Введение

В последнее время домашние умельцы модернизируют и приспосабливают на пользу хозяйству все больше бытовых приборов, к примеру двигатель от стиральной машины могут приделать для токарного станка.

Так вот и мясорубку не обошли. Решили из нее сделать гранулятор. Сразу скажу что твердое что то он гранулировать не сможет, не те нагрузки. При повышенной нагрузке будет ломаться шток, бытовой двигатель может не выдержать и т.д…

Идеально такой гранулятор подойдет для кормов:

• Смешивать несколько трав кроликам;
• Сделать какой то комбикорм для других домашних животных.

Зачем нужен гранулятор?

Гранулятором также называют окомкователи. Основная задача устройства – гранулировать материалы, которые предварительно прошли процедуру тщательного измельчения. Гранулятор может оказаться незаменимым в сельском хозяйстве, значительно повышая производительность агломерационных механизмов. Также их применяют для создания гранул топлива, так называемых пеллетов.

Материалы могут быть абсолютно различны – отходы из деревообрабатывающей промышленности, рыбный или лошадиный корм и пр. Что бы не засыпалось в гранулятор, главная его задача: превращать потенциальный отход в полезный и необходимый материал.

В интернете представлена разнообразная информация касательно того, как своими руками сделать гранулятор; в данной статье мы представим самый действенный способ. Производительность предлагаемого гранулятора, во многих случаях, оказывается более высокой, чем у устройств, представленных в продаже.

Грануляторы имеют две сферы применения:

• гранулирование тонкоизмельченного концентрата;
• повышение прочности окатыша, образованного уже после процедуры.

Гранулировать нужно тогда когда сыпучим материалам необходимо придать более плотные, цилиндрические формы (гранулы).

Гранулятор – это устройство, позволяющее получать из отобранного сырья гранулированный корм, который не только удобен в использовании, но и способен долго храниться, сохраняя все питательные свойства.

Принцип действия гранулятора довольно прост: специально составленная смесь поступает в матрицу, накаленную до определенной температуры. Прокалившись заданное количество времени, она переходит на этап формирования комбикорма. Делается это при помощи специальных ножей. Большинство аппаратов позволяют варьировать размеры получаемых на выходе гранул.

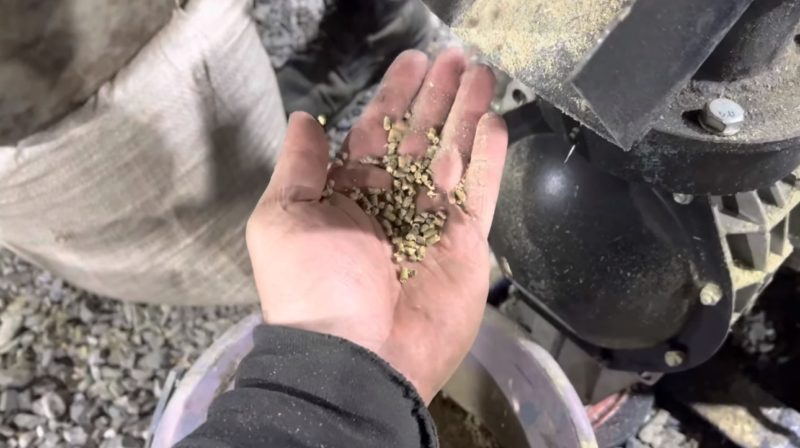

Достоинства корма в гранулах

Использование комбикорма в гранулированном виде даёт массу плюсов:

1. Требуется меньшее количество корма из-за снижения потерь при кормлении. Привередливые животные и птицы вынуждены поедать гранулы целиком, а не выбирать отдельные, более вкусные составляющие сыпучего комбикорма.
2. Витаминные добавки, а также осахаривание злаковых культур в процессе гранулирования повышают питательную ценность корма.
3. Облегчается процесс принятия пищи у птиц, крупного рогатого скота из-за особенностей анатомического строения.

Гранулированные продукты не слёживаются, не смерзаются при низких температурах, сохраняют форму при высокой влажности.

• Такой корм содержит сжатые части полезных растений. В них могут находиться зерновые отруби, силос, люцерна, зеленое сено;
• Некоторые животноводы утверждают, что такой вид корма может заменить основное питание;
• В таком корме должно содержаться большое количество клетчатки – свыше 18%;
• Корм содержит 0,5-2,0% жиров, 13-15% белков, 20-25% растительных волокон;
• Материал содержит антиоксиданты, весь ряд витаминов, полезные минералы, протеин;
• При употреблении гранулированных добавок в большом количестве особи намного быстрее крепнут и набирают массу тела;
• Особенно полезны гранулы в зимний период. В это время животные могут восполнить недостачу полезных микроэлементов благодаря этому корму.

В свежем корме сохраняется большее количество полезных веществ. Со временем корм теряет необходимые микроэлементы и витамины.

Что можно гранулировать

Гранулированию подвергаются:

• комбикорм, сено, солома;
• опилки, уголь (в прессованном виде применяются при отоплении помещений, также при их гранулировании упрощается процесс вывоза мусора от пиломатериалов);
• торф, навоз животных, птичий помёт (в брикетах применяются в качестве удобрения);
• мел, известь;
• полимерная стружка (в свободном состоянии характеризуется повышенной летучестью).

Что входит в состав комбикорма?

Основа гранулированного питания для животных – фуражное зерно. Оно в два раза дешевле классового зерна. Чтобы обогатить корм клетчаткой, добавим травяную муку. А луговую траву косить можно бесплатно.

Снизив расходы на основные компоненты комбикорма, бизнесмен может продавать его по выгодной для покупателя оптовой цене. Фермеры, как правило, приобретают корма мешками по 30 кг или даже тоннами. А повысить качество продукта позволяет бесплатная травяная мука.

Процент содержания клетчатки в разных кормах:

• 30-35% — для кроликов;
• 20-25% — для коров;
• 15-20% — для свиней;
• 10-15% — для кур.

В состав практически всех комбикормов входят злаки, богатые жирами, белками и углеводами и шрот, содержащий витамин Е. Такое питание бедно на другие полезные микроэлементы. Добавляя травяную, или витаминную, муку, предприниматель решает сразу несколько задач:

• в комбикорме много клетчатки, которая важна для нормального его усвоения;
• происходит травление организма животного, что необходимо для полноценного развития;
• корм содержит витамины, поддерживающие здоровье животного и обеспечивающие качество мяса.

Клетчатка, благодаря своей ячеистой структуре, впитывает жидкость и набухает. Объем пищи, попавшей в организм животного, увеличивается. В результате облегчается магистральное перемещение корма по кишечнику. Соответственно, улучшается усвояемость и повышается прирост.

В производство травяной муки берется обычное сено. Рекомендуется косить луговую траву, но можно люцерну и эспарцет. Скошенное сено сушится, измельчается и подается в гранулятор с другими компонентами.

Как определиться с размерами гранулятора

То, каких размеров гранулятор вам необходим, зависит от количества содержащихся животных. Если диаметр используемой матрица и ширина корпуса не превышают 35 см, то производительность гранулятора будет минимальной и подойдет такой аппарат лишь для небольшого домашнего хозяйства.

Если же вы содержите свою ферму или просто количество животных питающихся кормами у вас значительное, стоит подбирать диск для изготовления матрицы размером не менее чем в 50 см по диаметру. Соответственно корпус гранулятора должен изготавливаться по таким же замерам – иметь ширину не менее 50 см, но при этом зазор между его стенами и установленной в корпусе матрицей должен быть минимальным.

Производительность гранулятора должна зависеть от количества животных на ферме

Если размер матрицы превышает 50 см, производительность такого гранулятора будет значительно выше – за один час выход готовых гранул из него составит не менее 300 кг. Такая высокая производительность позволит быстро готовить корма для большого хозяйства, а также в короткие сроки подготовить значительные питательные запасы для животных на холодное время года.

Готовый гранулятор при желании можно покрасить. Но прокрашивать его можно только с внешней стороны, не затрагивая внутренние детали. Для покраски лучшим выбором станет краска в баллончиках. Запускать гранулятор можно лишь тогда, когда вы полностью убедитесь в том, что краска полностью высохла. Внутреннюю часть аппарата не рекомендуется прокрашивать. Так как во время работы краска будет счесываться засыпаемым и обрабатываемым в агрегате сырьем, а затем попадать в гранулы. Это может спровоцировать отравление животных, питающихся данным кормом.

Чтобы не запутаться во время изготовления гранулятора и не перепутать местами те или иные его составляющие, рекомендуется заранее подготовить чертежи, в соответствии с которыми будет происходить сборка аппарата. Это поможет значительно сэкономить время сборки и не запутаться. Важно проверить чертежи на правильность, и заранее перед началом сборки приготовить все потребующиеся детали конструкции.

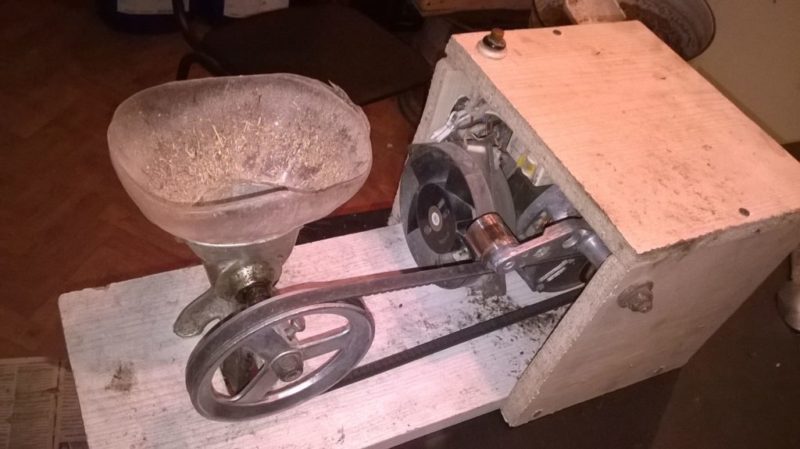

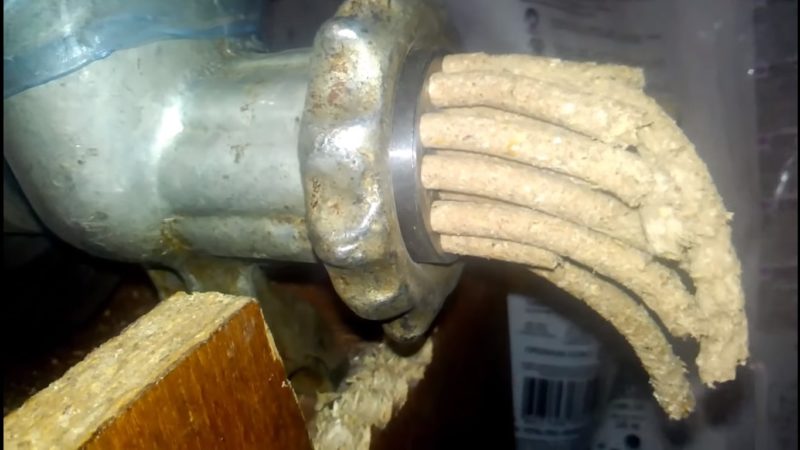

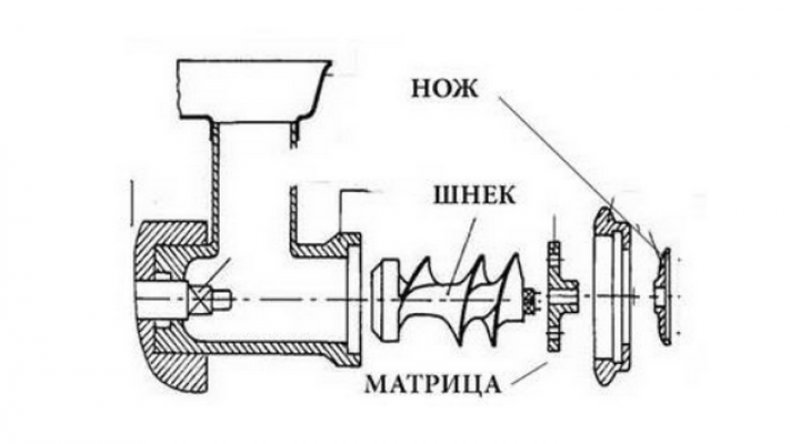

Устройство и принцип действия гранулятора из мясорубки

Чтобы понять, как работает самодельный гранулятор, для начала нужно рассмотреть принцип действия и устройство заводского прибора. Он состоит из нескольких основных частей:

• бункера, в который засыпают сырье — зерно и продукты с высоким содержанием белка;
• подающего механизма, за счет которого смесь продвигается внутри гранулятора;
• матрицы — диска с отверстиями для формирования пеллет;
• ножа, отрезающего на выходе утрамбованные гранулы;
• приемного бункера, в который высыпается готовый комбикорм.

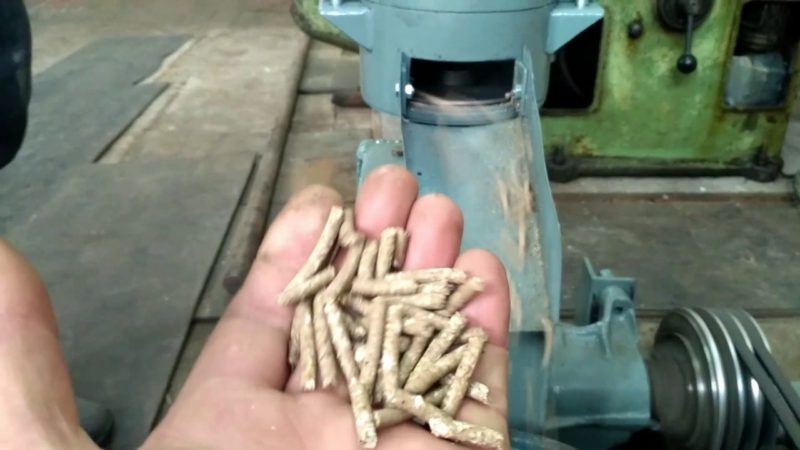

При использовании гранулятора смесь сырья погружают в бункер, включают устройство, и будущий корм плотным потоком продвигается к матрице. После того как масса выходит из отверстий, нож автоматически обрезает ее. Небольшие продолговатые пеллеты падают в подставленную емкость.

Промышленные грануляторы способны обрабатывать, в том числе твердые корма и производят в среднем около 200 кг готовой смеси за час. Пользоваться ими очень удобно, но есть недостаток, стоят такие устройства дорого. При ограниченных финансах собрать гранулятор лучше своими руками, основой для него может послужить старая металлическая мясорубка механического типа. Возможности агрегата будут ограничены, и обрабатывать в нем получится только мягкие корма, но и такое устройство принесет большую пользу в хозяйстве.

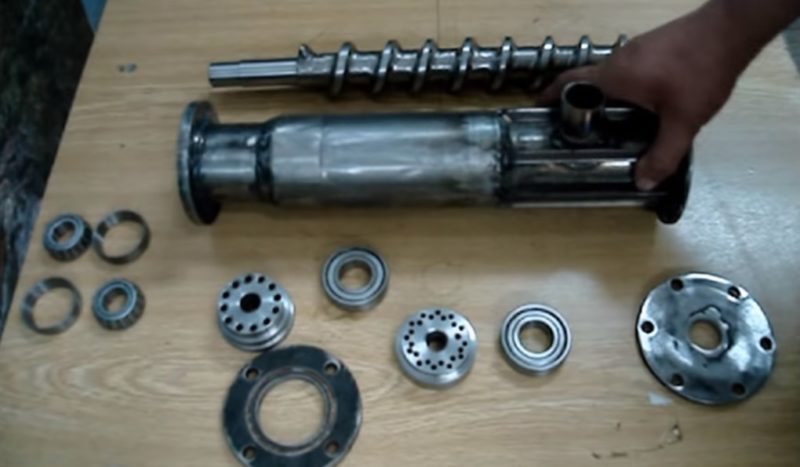

Самодельный гранулятор состоит из нескольких частей:

• металлического корпуса мясорубки, выполняющего роль приемного бункера;
• шнека, подталкивающего кормовую смесь к выходному отверстию;
• покупной или самодельной матрицы — стального диска с просверленными частыми отверстиями;
• ножа для отсекания готовых гранул;
• шкива с ременной передачей — при включении он передает вращение на шнек мясорубки;
• двигателя 220 В, он необходим для приведения всей конструкции в работу;
• наружной емкости для приема готовых пеллет.

Устройство самодельного гранулятора практически полностью повторяет схему заводского прибора. Разница заключается в габаритах — домашний агрегат из мясорубки намного меньше. Кроме того, сборка у самодельного устройства менее надежная, а двигатель не такой мощный. Именно по этой причине для трамбования твердых кормов мясорубка не подойдет.

Характеристики грануляторов

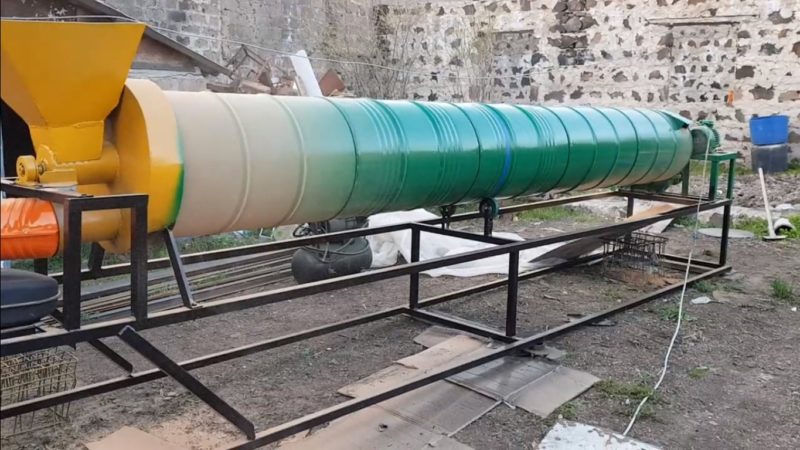

барабанный гранулятор

• длина барабана — от 8м
• диаметр готового продукта — от 10мм
• уклон наклона барабана — от 2°
• частота вращения барабана — от 7об/мин
• производительность — от 40 т/ч
• окружная скорость — от 25м/мин
• диаметр гранулятора — от 2.8м
• длина гранулятора — от 11м

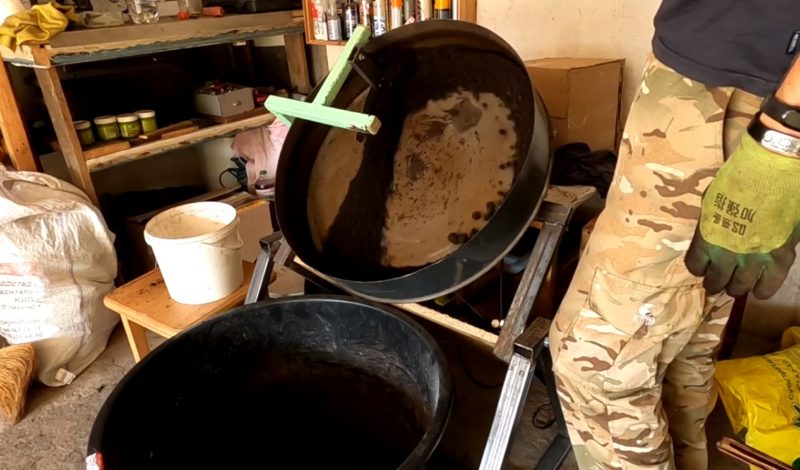

тарельчатый (чашевый) гранулятор

• угол установления чаши — 40 — 60°
• производительность — от 30 т/ч
• диаметр тарель — от 3м
• высота борта тарели — от 0.8м
• частота вращения тарели — от 3 об/мин
• угол наклона тарели — от 45º

Принцип работы

Процесс формирования гранул происходит путем придачи формы измельченному сырью во время прохождения через отверстия в матрице.

Этот сложный цикл, ранее распространенный только на предприятиях химической промышленности при изготовлении пластмасс, в животноводстве стал применяться относительно недавно.

Устройство Гранулятор требует небольшого количества комплектующих и запчастей.

В общем виде он состоит из следующих элементов:

• основание;
• электродвигатель мощностью не меньше 15 кВт;
• матрица;
• редуктор;
• вал;
• емкости под сырье и готовый продукт.

Главной деталью является матрица, именно от ее качества зависит форма и размер гранул корма.

Преимущества

Изготовление данного аппарата своими руками имеет множество преимуществ.

К наиболее весомым относятся:

• возможность хорошо сэкономить, не покупая гранулятор серийного производства;
• возможность самостоятельно выбрать размер гранул, производительность аппарата, мощность его электродвигателя и других важнейших характеристик;
• полезные свойства гранулированного корма по сравнению с иными видами.

Можно приготовить комбинированный корм, содержащий все необходимые витамины, микро- и макроэлементы, белки, жиры и углеводы в определенных, заранее заданных пропорциях.

Виды

Грануляторы бывают нескольких типов.

К самым распространенным относятся:

С самодельной матрицей. Такой вид является наиболее доступным и бюджетным, не требует большого количества материала и запчастей. Аппарат такого типа отличается повышенной надежностью.

Из мясорубки. Изготовление изделия почти не требует ресурсов, однако качество производимого корма будет на порядок ниже, чем в предыдущем варианте.

Какой тип гранулятора выбрать – каждый должен определить сам, исходя из потребностей своего хозяйства.

Шнековый гранулятор

Данный пресс можно применять не только для обеспечения кормом 1-2 животных, но и для запаса корма на весь зимний период. За 60 минут конструкция выдает 150-210 кг комбикорма. Количество выданного материала напрямую зависит от мощности и размеров гранулятора. Достоинствами пресса является высокая производительность. Также многие животноводы отмечают простоту конструкции. Для изготовления потребуется:

• Корпус из металла или удлиненная труба;
• Прут из металла 1 Ø см;
• Болванка из антикоррозионного металла.

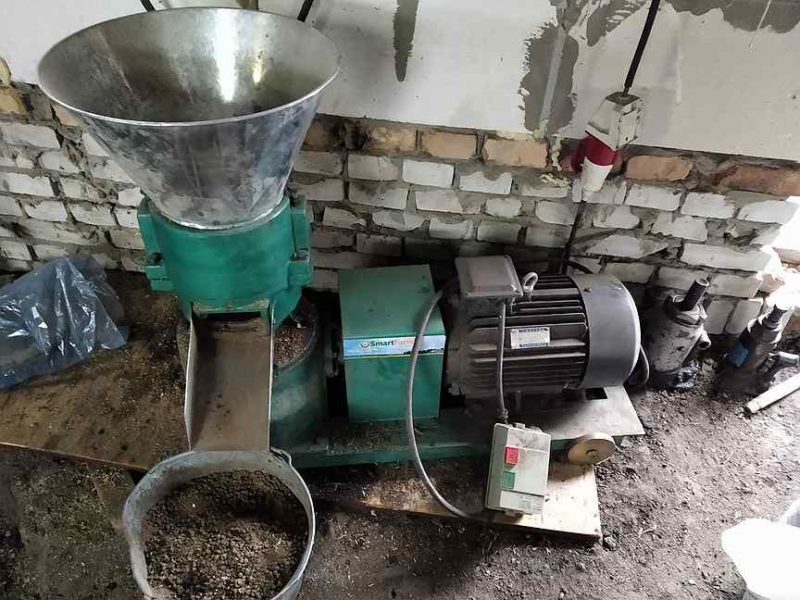

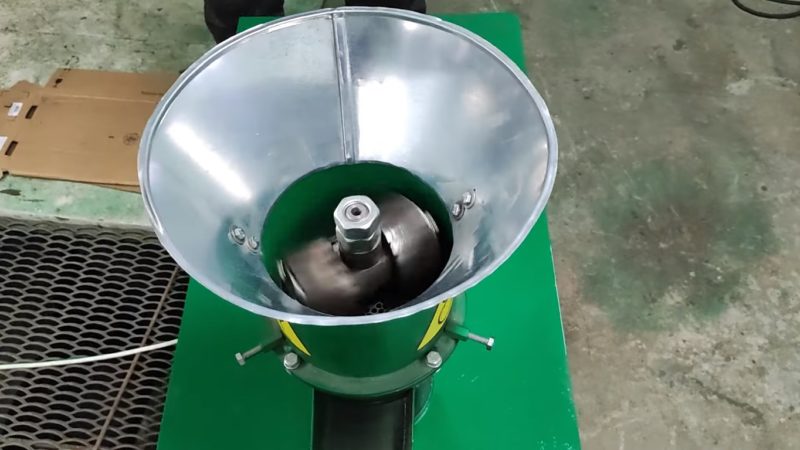

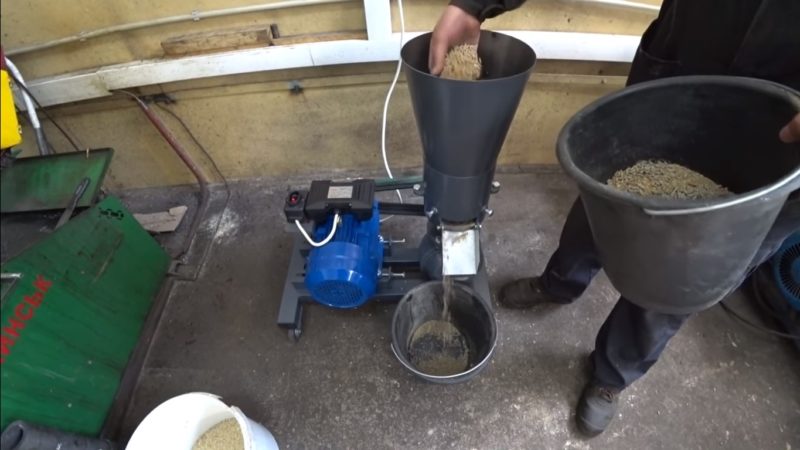

Пресс с плоской матрицей

Тут уже гораздо сложнее с его изготовлением, но сделать можно, подробно о его изготовлении читайте тут. Производительность такого станка будет еще больше чем у шнекового. Но и сделать его тоже будет сложнее. Очень хорошая статья про строение пресса у меня есть тут.

Не нужно эти чертежи воспринимать буквально, прост скидываю их для примера.

Популярные модели:

• гранулятор ZLSP120А (40-80 кг/ч) дизель;
• гранулятор ZLSP150А (50-90 кг/ч) дизель;
• гранулятор ZLSP200А (80-120 кг/ч) дизель;
• гранулятор ZLSP230А (120-200 кг/ч) дизель;
• гранулятор ZLSP260A (160-250 кг/ч) дизель;
• гранулятор ZLSP300A (250-320 кг/ч) дизель;
• гранулятор ZLSP360A (320-380 кг/ч).

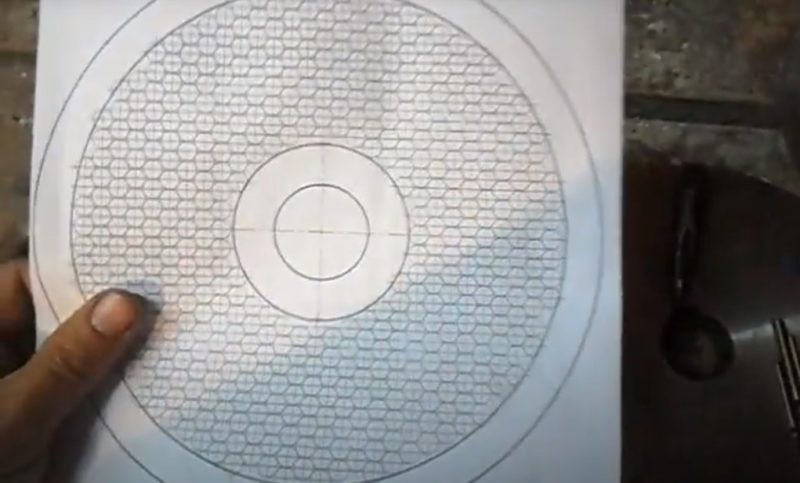

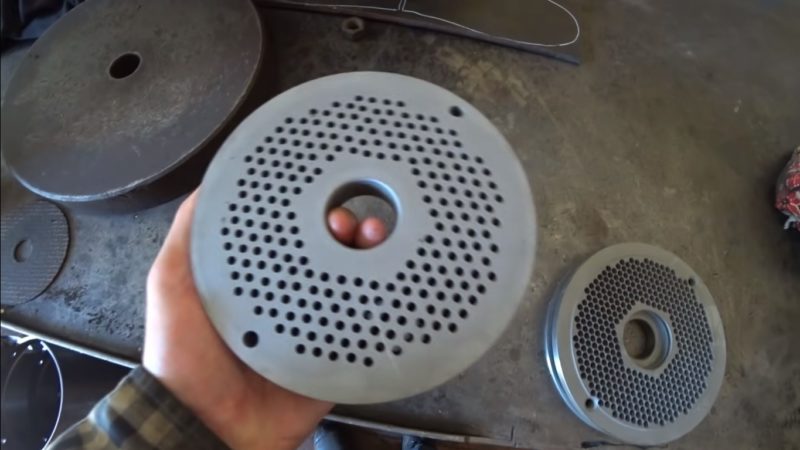

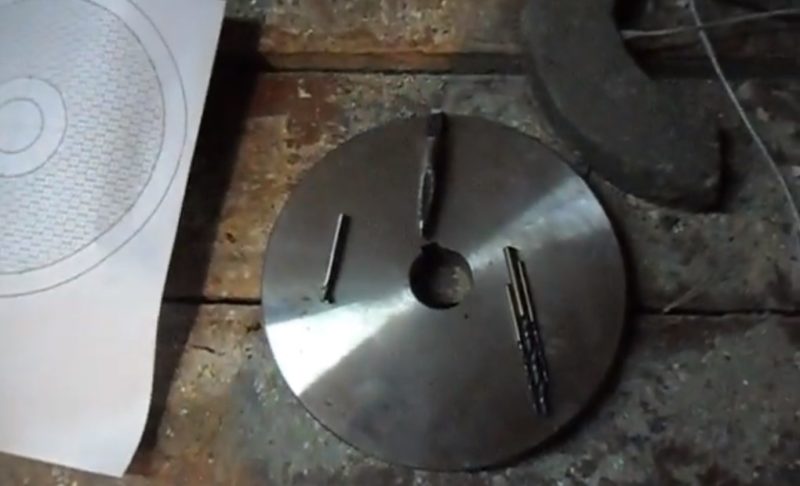

Матрица

Существует такая закономерность: чем больше сечение матрицы, тем выше КПД. Маленькие отверстия нужно расширить дрелью и обязательно отшлифовать. Прочность гранул корма зависит от их длины, которая определяется толщиной матричного диска. При этом нужно учитывать: чем длиннее планируются гранулы, тем толще они должны быть, поэтому нужно увеличивать диаметр ячеек матрицы и ее толщину.

Матрицу изготавливают из стальной пластины марки 45. Желательно применять легированную или нержавеющую сталь. Чем меньше толщина матрицы, тем быстрее она изнашивается. Отверстия ячей можно просверлить и обязательно отшлифовать.

Диаметр подбирается в зависимости от толщины матричного диска: ячея в 6 мм годится для 40 миллиметровой толщины диска; 4 мм – для 25 мм; 3 мм – для 20 миллиметров соответственно.

Долговечность матрицы зависит от следующих факторов:

• консистенция сырья (наличия абразивных компонентов, недостатка масел);
• изменение скорости подачи исходного материала;
• коррозия из-за агрессивных органических соединений – масел, жиров, отрубей.

Мощность матрицы зависит от толщины, поэтому диаметр ячеек должен быть меньше толщины приблизительно в 8-10 раз.

Корпус из двух или трех гильз

Для изготовления кожуха понадобится труба, оснащенная сменной гильзой, которую нужно приварить к краям корпуса. Загрузочное отверстие изготавливается из куска трубы маленького диаметра. Торцы оснащаются фланцами.

Втулка может заменяться. Ее толщина должна равняться шести миллиметрам. Необходимо оставлять посадочное гнездо, чтобы прикрепить матрицу к внутренней части корпуса. Пять пластин нужно приварить на втулку, чтобы распределить нагрузку при подаче сырья.

Материалы и инструменты

Нам понадобится:

1. Руки, которые растут из нужного места. Ибо при их отсутствии всё остальное бессмысленно.
2. Верстак или станина.
3. Токарный станок по металлу.
4. Болгарка.
5. Сварка.
6. Ремни для двигателя.
7. Нож для резки гранул.
8. Сам двигатель.
9. Шкивы для ремённой передачи вращения и регулирования его скорости.
10. Мясорубка ручная, советская или современная.

Если всё вышеуказанное есть в наличии, то можно приступать к изготовлению простейшего электрического гранулятора.

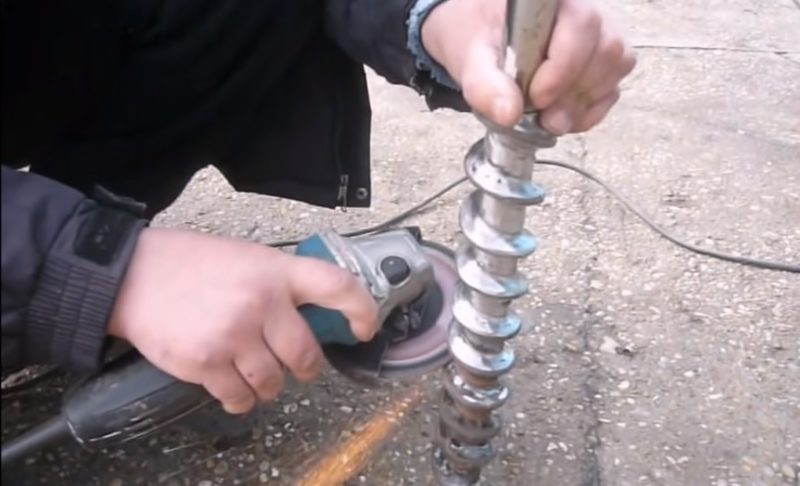

Для изготовления шнекового гранулятора из мясорубки понадобится подготовить:

• верстак или станину, на которую будет установлен агрегат;
• токарный станок для обработки металла;
• болгарку;
• сварочный аппарат;
• металлическую механическую мясорубку — советскую или современную;
• двигатель на 220 или 380 В;
• нож для нарезания пеллет;
• два шкива с размерами 1 к 2 — для монтажа на двигатель и на шнековый механизм;
• ремень для соединения мотора с мясорубкой;
• сверлильный станок;
• металлическую болванку для изготовления матрицы.

Важно! Также потребуются крепежные элементы — болты и гайки, при помощи которых нож, диск с отверстиями, шнек и шкивы будут соединены друг с другом.

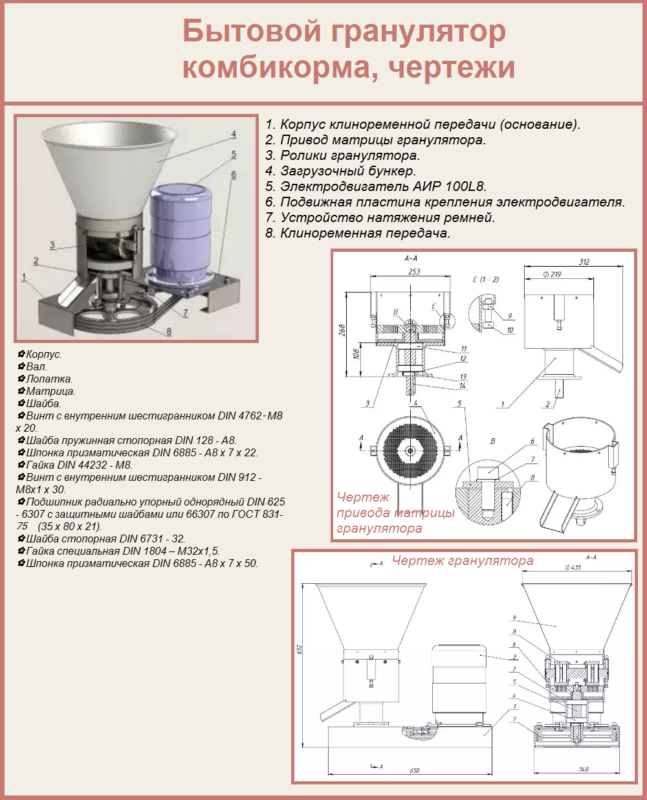

Гранулятор комбикорма бытовой своими руками чертежи

Гранулятор комбикорма бытовой своими руками, чертежи оборудования с электрическим приводом, клиноременной передачей и плоской матрицей.

Прежде чем приступить к проектированию оборудования произведем несложный расчет.

Следует помнить, что:

• максимальное передаточное отношение клиноременной передачи – не более 6.
• угол обхвата на малом шкиве – не менее 120°

Из стандартного ряда по ГОСТ 17383-73, выберем диаметры шкивов

Ведущий шкив (D1), диаметр 56 (мм) Ведомый шкив (D2), диаметр 315 (мм)

Рассчитаем длину ремня

по формуле: L = 2a + l1 + l2

l – длина окружности, определяется по формуле: l = πDα/360

α1 = 136,57° α2 = 223,43° а = 325,16 (мм)

Подставим значения и получим:

L = 2 х 325,16 + (3,14 х 56 х 136,57 / 360) + (3,14 х 315 х 223,43 / 360) = 1330,89 (мм)

Из стандартного ряда выбираем ремни Z-1320.

Оптимальные обороты вращения плоской матрицы составляют 100…150 (об/мин). Зная передаточное число (D2 / D1 = 315 / 56 = 5,625), выбираем электродвигатель АИР 100L8.

Подставим значения в формулу и получим обороты матрицы гранулятора:

ωр = 750 / 5,625 ≈ 133 (об/мин)

Обладая специализированными знаниями и навыками, можно собрать гранулятор самостоятельно.

От способа продавливания корма зависит конструкция аппарата:

• 1-й вариант – с помощью специальных роликов;
• 2-й вариант – посредством шнека.

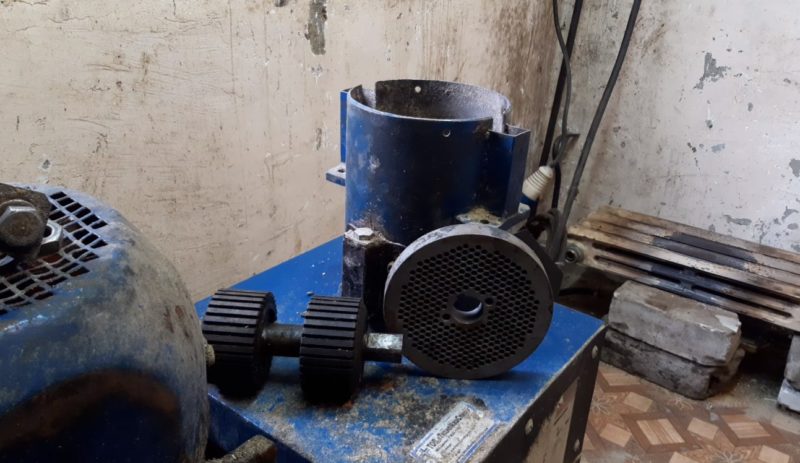

Ролики могут быть:

• подвижными;
• стационарными.

При неподвижных роликах продавливание измельчённой массы осуществляется за счёт вращения самой матрицы, которая управляется зубчатой передачей с пересекающимися осями. Движение передаётся по цепочке: ведущий вал – зубчатая шестерня – зубчатый венец – матрица.

Этапы работ при самостоятельном изготовлении гранулятора с неподвижными роликами:

Найти редуктор заднего моста от автомобилей отечественного производства, типа «ВАЗ» и «Москвич». Он будет использоваться в качестве роликов.
Изготовить корпус из металлического листа или трубы нужного диаметра

Внимание уделяют размерам – расстояние между стенкой и матрицей должно быть минимальное (несколько миллиметров), но обеспечивать её свободное вращение.
Соединить матрицу с зубчатой передачей с пересекающимися осями (матрица и венец находятся на передаточном валу, шестерня на перпендикулярном к нему ведущем валу). Зубчатую передачу собирают из автомобильных частей

Матрица устанавливается перпендикулярно роликам, её диаметр должен совпадать с шириной роликов.

Выполнить крепление роликов к корпусу. Настройка зазора между ними и матрицей осуществляется при помощи специальных болтов.

Подсоединить с помощью муфты и подшипников редуктор к цилиндру (корпусу).
В нижней части корпуса сделать квадратное отверстие, к которому присоединить специальную ёмкость для сбора гранул.

Если корпус собирается из двух частей, приварить ушки. С помощью болтов через ушки скрепить части друг с другом.

Электродвигатель можно взять из старой бытовой техники: пылесоса, стиральной машинки. Подойдут двигатели мощностью 3-4 кВт.

Если нет возможности сделать зубчатую передачу для соединения матрицы и электродвигателя, можно воспользоваться ремнём, двигающимся на шкивах.

Этот вариант имеет своё достоинство – при заклинивании матрицы ремень начнёт пробуксовывать. Ременную передачу можно взять со старых отечественных швейных машин.

Надёжность и производительность всей конструкции зависит от качества входящих узлов.

Польза и достоинства самостоятельно изготовленного гранулятора

Если вам повезло и вы умеете обращаться со сваркой, токарным станком и электрикой, то реальная экономия обеспечена. В среднем, заводские грануляторы стоят от 100 тысяч рублей и выше. Неподъёмные суммы для мелких фермеров. При этом покупать готовый гранулированный комбикорм не только дорого, но и рискованно. Ведь никогда не знаешь, что там в составе на самом деле и, не подохнет ли живность от такого корма.

Для подсобного хозяйства гранулятор из мясорубки — настоящая находка! Он способен приготовить нужное количество гранул из любого подручного сырья (зерновой дроблёнки, травяной, рыбокостной или мясокостной муки, отрубей). Также можно добавить в будущий комбикорм мел, витамины, рыбий жир, мелассу и многое другое, от чего он станет только питательнее.

Кто хоть однажды вёл откорм на собственноручно приготовленных смесях, тот никогда не вернётся к покупным. Состав вроде одинаковый, а откорм идёт в несколько раз эффективнее.

Чертежи гранулятора

Чертежи и видео гранулятора из мясорубки своими руками показывают, что это очень простое устройство. С его изготовлением справятся даже начинающие. Использовать в качестве основы для агрегата мясорубку удобно именно потому, что она требует минимальной доработки. При создании гранулятора понадобится только удалить лишние части устройства и закрепить некоторые дополнительные элементы.

Размеры самодельного гранулятора определяют в соответствии с габаритами мясорубки. Основное внимание нужно уделить матрице, она должна плотно и без люфта входить в корпус агрегата. При изготовлении устройства проверяют соответствие друг другу всех скрепляемых деталей. К шнеку должны надежно крепиться шкив с одной стороны и отрезной нож с другой.

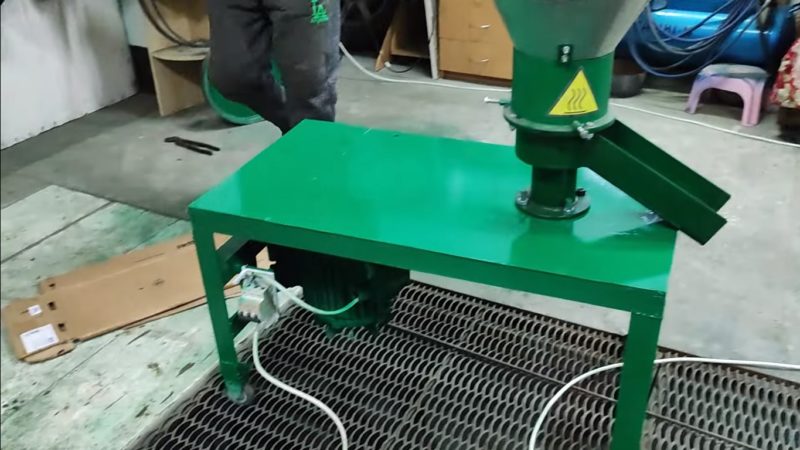

Гранулятор своими руками получается компактным и подходит для установки на стол в подсобке

Проектирование

Для создания чертежа на основе мясорубки следует снять все необходимые размеры, особенно важны параметры сетки, так как матрица изделия должна соответствовать им.

После набросков чертежа следует позаботиться о том, чтобы под рукой находились все инструменты и приспособления, которые могут понадобиться в работе.

Для изготовления понадобятся следующие детали и инструменты:

• верстак;
• токарный станок;
• резиновый коврик (для соблюдения безопасности);
• мясорубка со всеми деталями;
• сверлильный станок;
• шкивы 1:2;
• болванка из нержавейки или стали;
• ремень;
• сварка;
• электродвигатель на 220 Вольт.

Для создания чертежа на основе мясорубки следует снять все необходимые размеры, особенно важны параметры сетки, так как матрица изделия должна соответствовать им.

После набросков чертежа следует позаботиться о том, чтобы под рукой находились все инструменты и приспособления, которые могут понадобиться в работе.

Переделка мясорубки в гранулятор

Гранулятор из мясорубки

Изготовить аппарат на основе мясорубки несложно, следует:

1. Прикрепить маховик к шнеку, он позволит обрабатывать твёрдые части комбикорма.
2. Поменять местами сеточку (матрицу) и нож.

Гранулирующее устройство из мясорубки имеет несколько недостатков:

• не перерабатывает корма высокой твёрдости;
• не формирует гранулы, а только крошит комбикорм.

Подобный аппарат может работать от электрического двигателя или от ручной рукоятки.

Аппарат с самодельной матрицей

Опытные мастера могут собрать аппарат из самодельной матрицы. Наиболее доступная в изготовлении плоская деталь.

Порядок сборки:

1. Приобрести заготовку (металлический диск) толщиной не менее 20 мм.
2. Вымерить размер сечения ведущего вала.
3. Просверлить отверстие такого же диаметра, как сечение вала, в центре диска, вырезать паз для жёсткой посадки на валу.
4. Используя специальную фрезу, вырезать достаточное количество (зависит от размеров матрицы) конусообразных отверстий диаметром не более 8-10 мм.

Стенки отверстий в матрице обязательно должны иметь конусность, это обеспечивает прессование и выведение пеллет. Диаметр матрицы определяет производительность аппарата.

Но чем больше её габариты, тем мощнее потребуется электродвигатель. Например, гранулятор с матрицей диаметром 0,5 м способен выдавать около 300 кг гранул за час, но для его работы потребуется двигатель на 25кВт.

При самостоятельной сборке необходимо обратить внимание на два момента:

• ширина роликов должна соответствовать диаметру матрицы;
• вал с роликами должен располагаться перпендикулярно к рабочей поверхности матрицы.

Шнековый пресс

Через специальное загрузочное устройство сырьё попадает в шнековый пресс и перемещается вдоль корпуса, при этом она:

• сжимается;
• пластифицируется;
• гомогенизируется.

Шнековый пресс позволяет значительно оптимизировать производство:

• повышает производительность и качество механической переработки комбикорма;
• облегчает грануляцию пластичных материалов, например торфов;
• осуществляет брикетирование мелкофракционных и сыпучих веществ.

В комплексной перерабатывающей линии шнековый пресс нагнетает измельчённую массу, а матрица выполняет формирующие функции.

Гранулятор с кольцевой матрицей

Грануляторы с круглой матрицей (ОГМ, ДГ и другие) способны выдавать от 500 до 3000 кг гранул в час в зависимости от сырья. Это исключительно промышленное оборудование. Для кольцевой матрицы используется сталь твердостью 45-55 единиц по Роквеллу. Принцип работы такого устройства – использование давления, когда измельченный материал зажимается между вращающейся поверхностью матрицы и пресс-вальцом, закрепленным внутри камеры на оси. Масса зажимается в клинообразном пространстве между стенкой кольца и прокатывающимся роликом, уплотняется и проходит через ячейки.

Такие модели успешно использовались еще в СССР на производстве гранул комбикорма, и сегодня они показывают себя, как надежное и простое в обслуживании оборудование с высокой производительностью. При правильном подборе матрицы для гранулирования древесины они выдают гранулы европейского качества.

Мощность гранулятора для опилок во многом зависит от двигателя. Именитые производители устанавливают на свои аппараты специально настроенные редукторы, которые работают с оптимальной мощностью. Для установки такого оборудования требуется помещение с надежной проводкой и трехфазной электрической сетью.

Сборка гранулятора: варианты своими руками

Обладая специализированными знаниями и навыками, можно собрать гранулятор самостоятельно.

Бытовой гранулятор комбикорма своими руками, чертежи

От способа продавливания корма зависит конструкция аппарата:

• 1-й вариант – с помощью специальных роликов,
• 2-й вариант – посредством шнека.

Ролики могут быть:

• подвижными,
• стационарными.

При неподвижных роликах продавливание измельчённой массы осуществляется за счёт вращения самой матрицы, которая управляется зубчатой передачей с пересекающимися осями. Движение передаётся по цепочке: ведущий вал – зубчатая шестерня – зубчатый венец – матрица.

Этапы работ при самостоятельном изготовлении гранулятора с неподвижными роликами:

1. Найти редуктор заднего моста от автомобилей отечественного производства, типа «ВАЗ» и «Москвич». Он будет использоваться в качестве роликов.
2. Изготовить корпус из металлического листа или трубы нужного диаметра. Внимание уделяют размерам – расстояние между стенкой и матрицей должно быть минимальное (несколько миллиметров), но обеспечивать её свободное вращение.
3. Соединить матрицу с зубчатой передачей с пересекающимися осями (матрица и венец находятся на передаточном валу, шестерня на перпендикулярном к нему ведущем валу). Зубчатую передачу собирают из автомобильных частей. Матрица устанавливается перпендикулярно роликам, её диаметр должен совпадать с шириной роликов.
4. Выполнить крепление роликов к корпусу. Настройка зазора между ними и матрицей осуществляется при помощи специальных болтов.
5. Подсоединить с помощью муфты и подшипников редуктор к цилиндру (корпусу).
6. В нижней части корпуса сделать квадратное отверстие, к которому присоединить специальную ёмкость для сбора гранул.
7. Если корпус собирается из двух частей, приварить ушки. С помощью болтов через ушки скрепить части друг с другом.
8. Электродвигатель можно взять из старой бытовой техники: пылесоса, стиральной машинки. Подойдут двигатели мощностью 3-4 кВт.

Если нет возможности сделать зубчатую передачу для соединения матрицы и электродвигателя, можно воспользоваться ремнём, двигающимся на шкивах.

Этот вариант имеет своё достоинство – при заклинивании матрицы ремень начнёт пробуксовывать. Ременную передачу можно взять со старых отечественных швейных машин.

Надёжность и производительность всей конструкции зависит от качества входящих узлов.

Этапы изготовления

Первое, что необходимо сделать — это подготовить основу конструкции: если учесть, что матрица будет примыкать к червячной передаче, её рёбра, возможно, потребуется удалить. Для удобства работ основу устройства закрепляют на верстаке, просверлив в ножках отверстия под болты.

Технология производства

Для любого хозяина идея превратить отходы в топливо, или даже на этом заработать денег, является привлекательной. В принципе, сделать пеллеты своими руками реально, но ожидать от них промышленного качества не стоит. Заставить на работать импортный пеллетный котел на самодельных гранулах вряд ли получится, но самодельный или твердотопливный агрегат отлично с ними справляется.

Оборудование, которое необходимо для производства пеллет из опилок или щепы

Технология производства древесных пеллет состоит из нескольких последовательных этапов:

• Крупное дробление сырья. Фрагменты должны быть не более 1,25 см3. Это подготовка для более качественной сушки. Для этой операции нужна дробилка.
• Сушка в сушильной камере. Сырье доводят до влажности 8-12%. Камеры есть разных типов, в некоторых используют прямой нагрев (в сушильную камеру подается раскаленный воздух из топки), в других греется теплообменник, а от него — воздух в сушилке. Второй вариант менее эффективен, но в этом случае исключена возможность попадания сажи в сырье. Даже небольшое количество сажи способно окрасить щепу. В результате по качеству пеллеты могут относится к «белым» (если использовали соответствующее сырье), а по цвету — к серым.
• Мелкое дробление. Просушенную древесину подают в дробилки (обычно молоткового типа). На выходе фрагменты древесины имеют размеры на более 1,5 мм для белых и серых пеллет, и 4 мм для промышленных.
• Увлажнение. Древесные волокна с малой влажностью не смогут склеиться. Потому их увлажняют. Если используются отходы сосны, ели, впрыскивается вода. Сырье из твердых пород — дуба, березы, бука — обрабатывается горячим паром.
• Прессование. Тут работают прессы разных конструкций. Сырье продавливается через матрицу (плоскую или круглую), которые и формируют цилиндры заданных размеров.
• Охлаждение. Под воздействием высокого давления пеллеты нагреваются до 70-90°C. В таком состоянии они легко крошатся, потому их оставлют остывать.
• Готовые гранулы просеиваются (от остатков не склеившихся частиц) и фасуют.

Как видите, процесс многоступенчатый, требует довольно большого количества оборудования. Тем не менее, при наличии дешевого или бесплатного сырья производить пеллеты своими руками выгодно.

Изготовление редуктора

Чтобы сделать гранулятор, можно применять самодельный редуктор. Один из распространенных вариантов изготовления: задний мост от тяжелых мотоциклов Урал или Днепр. Придаточное соотношение данного элемента равно 4,62, он компактный, поэтому его возможно разместить вертикально.

Присоединить двигатель к редуктору можно с помощью кардана или упругой муфты с тех же мотоциклов. Ведущая шестерня имеет шлицевой хвостовик, на который можно насадить карданчик или упругую муфту.

Изготовление матрицы

Матрицу можно сделать из листового металла толщиной от 4 см. Для этого нужно сначала вырезать резаком примерный диаметр круга из листового металла. Затем этот металл нужно обработать на токарном станке, чтобы она плотно заходила в посадочное отверстие.

После подгонки матрицы, в ней нужно насверлить отверстия необходимым диаметром. Можно при покупке железа предусмотреть его на несколько матриц разных диаметров, но последующую делать только после того как будет нормально работать станок. Это позволит в следующей матрице учесть ошибки которые вы допустили при изготовлении первого экземпляра.

Для облегчения процесса сверления можно начертить в компьютере отверстия и по ним уже непосредственно ее сверлить.

Довольно удобный и современный способ изготовления матрицы, это использование станков по металлу с ЧПУ. Нарисовали в программе рисунок, и станок с помощью лазера вырежет вам нужную картинку.

Не забываем – после рассверливания, нужно сделать зенковку матрицы.

Рекомендации по изготовлению матрицы

Очень важно подбирать матричный диск с учетом возможной производительности. Например, при изготовлении 300 килограммов корма в домашних условиях за 60 минут необходимо применять матрицу с диаметром 50 сантиметров! А мощность электрического двигателя должна составлять 25кВт. Например, при изготовлении 300 килограммов корма в домашних условиях за 60 минут необходимо применять матрицу с диаметром 50 сантиметров! А мощность электрического двигателя должна составлять 25кВт

Например, при изготовлении 300 килограммов корма в домашних условиях за 60 минут необходимо применять матрицу с диаметром 50 сантиметров! А мощность электрического двигателя должна составлять 25кВт.

Оптимальным считается диаметр в 25-30 сантиметров.

Особенности производства пеллет из соломы

Сделать пеллеты из соломы проще. Она изначально идет сухой, потому этап сушки отсутствует. Если же есть мокрая солома, ее сушат в естественных условиях на солнце, а затем измельчают и подмешивают к сухой, добиваясь тем самым требуемой влажности исходного сырья перед прессованием.

Легче происходит и измельчение. Для этого требуется соломорезка, которая сразу нарезает сырье на фрагменты требуемой длины. Так что измельчение тоже проходит за один раз. После доведения массы до требуемой влажности, ее продавливают через пресс. И тут все проще: так как сырье более мягкое, усилий требуется меньше. Менее мощное оборудование — меньшие затраты. При этом производительность линии может быть высокой.

Как видите, оборудования для производства пеллет из соломы требуется меньше, да и затрат времени и энергии тоже меньше.

Дополнительные возможности

Если на вашем участке скапливается большое количество древесных отходов, их также можно пустить на полезное дело, используя при этом самостоятельно изготовленный гранулятор. Скапливающуюся древесную стружку необходимо сначала подсушить, а затем пропустить через гранулятор. На выходе вы получите древесные гранулы, которые с легкостью и пользой можно использовать в отопительный сезон, конечно, если у вас в доме установлено печное или паровое отопление.

Древесные пеллеты тлеют дольше, а соответственно выделяют значительное количество тепла гораздо дольше, чем рубленые дрова. Использование такого вида топлива поможет значительно сэкономить на приобретение угля и дров.

Таблица. Сравнение затрат на отопление

Площадь помещения, м кв.	100	150	200	250	300	350	400	500	700	1000
Пеллеты, т	4,9	7,4	10,3	12,3	14,7	17,2	19,6	24,5	34,3	49
Электричество, кВт*ч	172700	25906	34542	43177	51800	60449	690084	86355	120800	172711
Газ, м куб.	2396	3594	4792	5990	7189	8387	9585	11980	16774	23963
Уголь каменный, т	3,3	4,9	6,6	8,2	9,9	11,5	13,1	16,4	23	32,9
Древесина, м куб.	13,5	20,2	27	33,7	40,4	47,2	53,9	67,4	94,4	134,8

Польза и достоинства самостоятельно изготовленного гранулятора из мясорубки

Если вам повезло и вы умеете обращаться со сваркой, токарным станком и электрикой, то реальная экономия обеспечена. В среднем, заводские грануляторы стоят от 100 тысяч рублей и выше. Неподъёмные суммы для мелких фермеров. При этом покупать готовый гранулированный комбикорм не только дорого, но и рискованно. Ведь никогда не знаешь, что там в составе на самом деле и, не подохнет ли живность от такого корма.

Для подсобного хозяйства гранулятор из мясорубки — настоящая находка! Он способен приготовить нужное количество гранул из любого подручного сырья (зерновой дроблёнки, травяной, рыбокостной или мясокостной муки, отрубей). Также можно добавить в будущий комбикорм мел, витамины, рыбий жир, мелассу и многое другое, от чего он станет только питательнее.

Кто хоть однажды вёл откорм на собственноручно приготовленных смесях, тот никогда не вернётся к покупным. Состав вроде одинаковый, а откорм идёт в несколько раз эффективнее.

Самодельная сушилка для опилок

Для того чтобы самодельные пеллеты из дерева на выходе из матрицы гранулятора не рассыпались, сырье должно иметь минимальную влажность. В промышленном производстве это делается посредством сушильных камер, а в домашних условиях можно делать специальные сушилки барабанного типа на основе старых бочек.

Нужно сварить друг с другом несколько железных бочек и установить их на раме с учетом незначительного наклона на одну сторону. Внутри к стенам привариваются лопасти для перемалывания сырья. Внутрь с одной стороны барабана подается горячий воздух с помощью электрической или газовой тепловой пушки. Барабан вращается за счет электродвигателя посредством редуктора или понижающей ременной передачи.

Далеко не во всех случаях есть необходимость организовывать производство пеллет на основе опилок в домашних условиях.

Это оправдано, если оборудование целиком сделано самостоятельно с минимальными затратами на комплектующие и запчасти, или же у вас в наличии есть небольшой гранулятор, производительность которого достаточная для выработки пеллет для бытовых нужд и даже продажи. Так можно окупить стоимость купленного оборудования.

Сделать гранулятор и другое оборудование для производства пеллет самостоятельно не так уж и легко, но если есть время, навыки и терпение, то вполне возможно. А вот приобретать промышленный гранулятор для опилок с целью отопления частного загородного дома, с экономической точки зрения, совершенно не целесообразно.
