Многие домашние мастера согласятся, что покупные струбцины имеют крайне малый срок службы.
Зачем тогда вообще тратить деньги на такой инструмент? Не проще ли сделать струбцины своими руками?
Конечно, проще! Вы сами можете в этом убедиться.
В сегодняшней статье рассказываем, как изготовить удобные и долговечные быстрозажимные струбцины для слесарных и столярных работ.
Читайте также:
5 полезных хитростей при работе с суперклеем
Содержимое
Как сделать быстрозажимную струбцину своими руками
Первым делом надо изготовить раму инструмента. От металлической полосы отрезаем две заготовки длиной 25 см и 15 см.
С одной из сторон обрезаем детали под углом 45 градусов, после чего свариваем вместе перпендикулярно друг другу. В результате должна получиться деталь Г-образной формы.
На следующем этапе приступаем к изготовлению подвижной части струбцины.
Читайте также:
2 способа как заделать сквозные отверстия в канализационной трубе
Для этого отрезаем две заготовки из металлической полосы длиной по 16 см.
Первую заготовку укладываем на ровную поверхность и кладем сверху раму струбцины. По обе стороны рамы укладываем кусочки металла шириной 1 см и 1,5 см, как показано на фото ниже.
Сверху кладем вторую заготовку из металлической полосы. Подкладываем под нее кусочек бумаги, чтобы был зазор.
Читайте также: 13 простых самодельных струбцин, которые должны быть у каждого мастера
Если не сделать зазор, подвижная часть будет плохо перемещаться вдоль длинной стороны рамы.
Обратите внимание: на кусочках металла, которые используются для изготовления подвижной части, нужно снять небольшие фаски — на заготовке слева фаска снимается снизу, а на правой — сверху.
Фаски мы снимаем для того, чтобы можно было быстро освободить прижимную губку и сама фиксации была более надежной.
На следующем этапе приступаем к изготовлению эксцентрикового прижима.
Читайте также:
Как сделать гвоздодёр своими руками: 3 идеи для мастерской

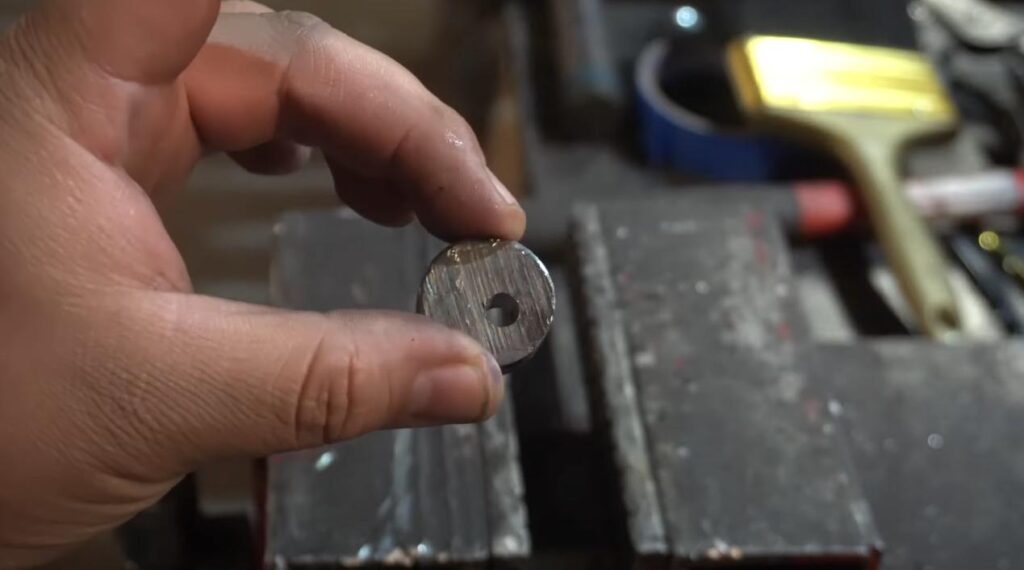

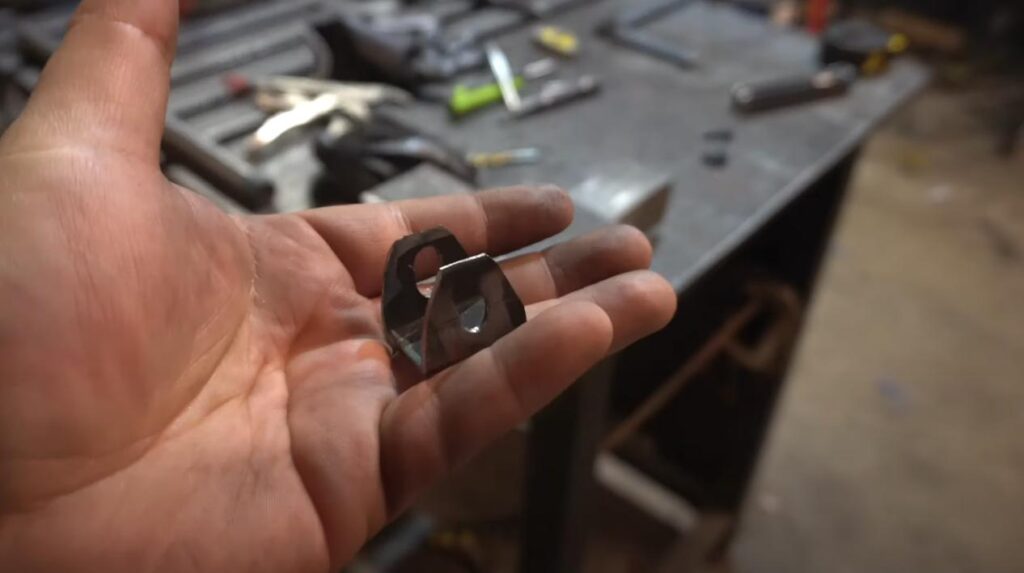

Сначала от стального кругляка диаметром 22-24 мм отрезаем кусочек шириной 9 мм, после чего высверливаем в нем отверстие со смещением от центра.
Далее отрезаем кусок профтрубы, предварительно высверлив в ней два отверстия и соединив их между собой. Отрезаем одну из стенок заготовки.
В эксцентрике перпендикулярно уже просверленному отверстию нужно просверлить еще одно отверстие, в которое вставляем кусок болта (рычажок), предварительно обточив конец ножки до нужного диаметра, и обвариваем.

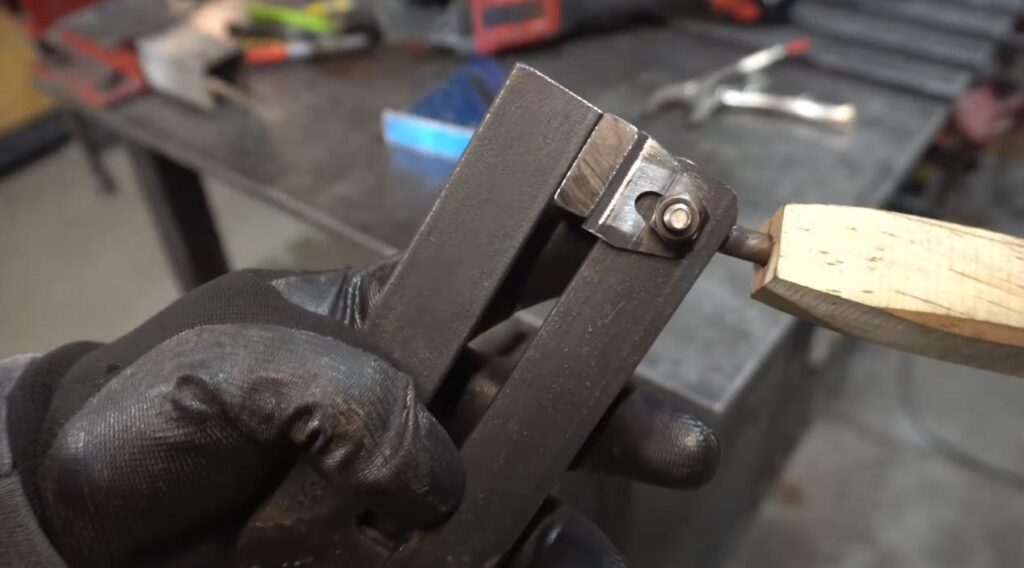

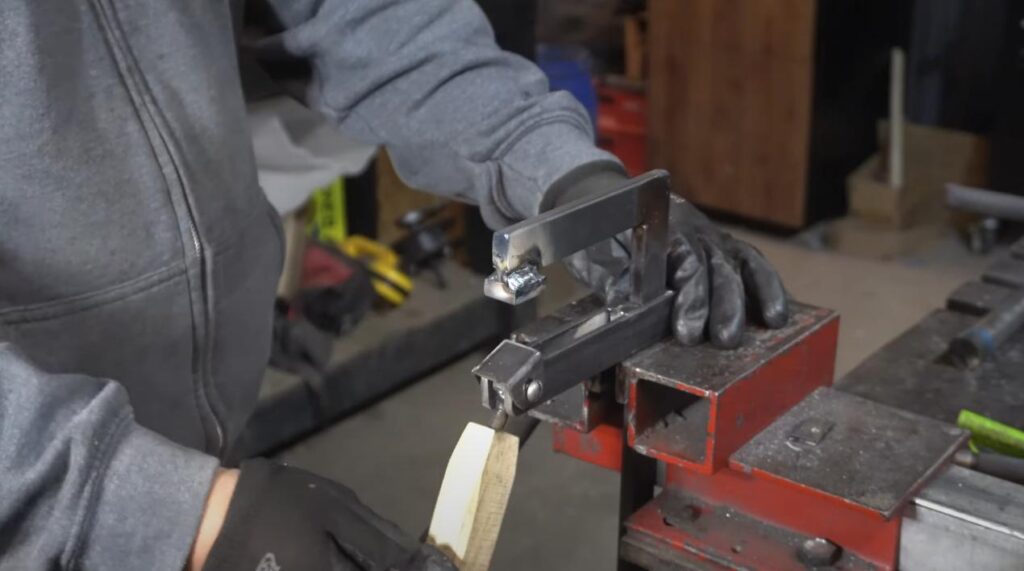

После этого крепим эксцентриковый прижим к подвижной части струбцины и собираем все детали воедино. Проверяем работоспособность самодельной конструкции.

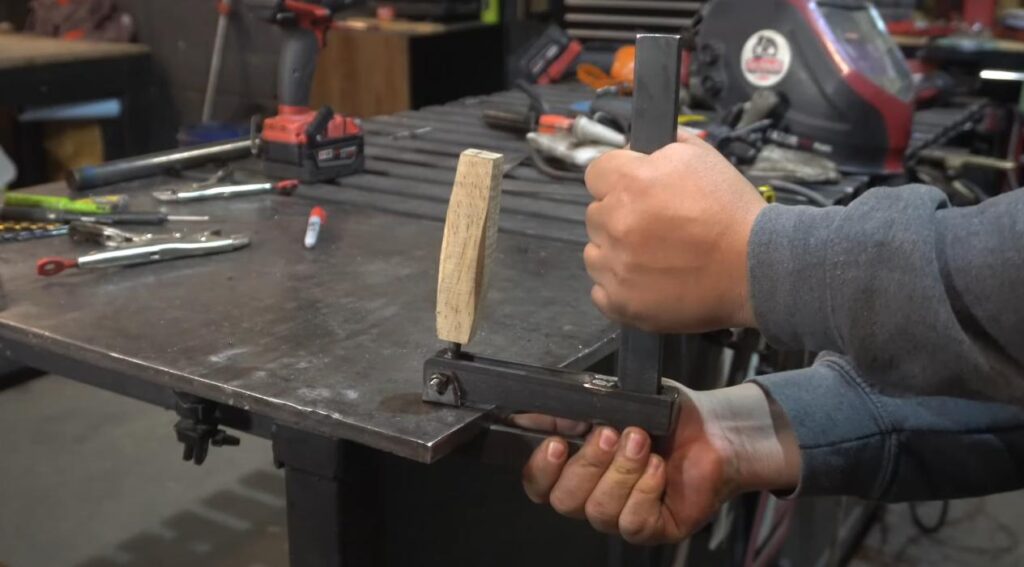

Обратите внимание: поскольку рычажок короткий и не очень удобен в использовании, надеваем на него деревянную рукоятку. Теперь никаких нареканий.
В завершении останется только приварить прижимную губку к верхней части рамы, как показано на фото.
В нижней (длинной) части рамы сверлим отверстие, нарезаем резьбу и вкручиваем винт, который не позволит подвижной части слететь с направляющей.
Видео по теме
Подробнее о том, как сделать быстрозажимную струбцину своими руками, рекомендуем посмотреть в авторском видеоролике с канала Los Bestauradores.
Быстрозажимная струбцина — нужный инструмент в домашней мастерской
Расскажем, как самостоятельно изготовить быстрозажимную струбцину, которая пригодится при работе с металлическими заготовками (например, для их фиксации при сварке).
Также такой струбциной можно зажимать и деревянные заготовки.
Конструкция самодельной быстрозажимной струбцины на первый взгляд кажется немного замудренной, но на самом деле она довольно простая и понятная.
Условно в конструкции струбцины можно выделить три основных части:
- резьбовая шпилька, по которой перемещается подвижная губка;
- ручка с быстрозажимным механизмом;
- верхняя часть рамы с неподвижной прижимной губкой.
Возможно, вам также интересно будет прочитать статью: как изготовить самодельную улучшенную струбцину для домашней мастерской.

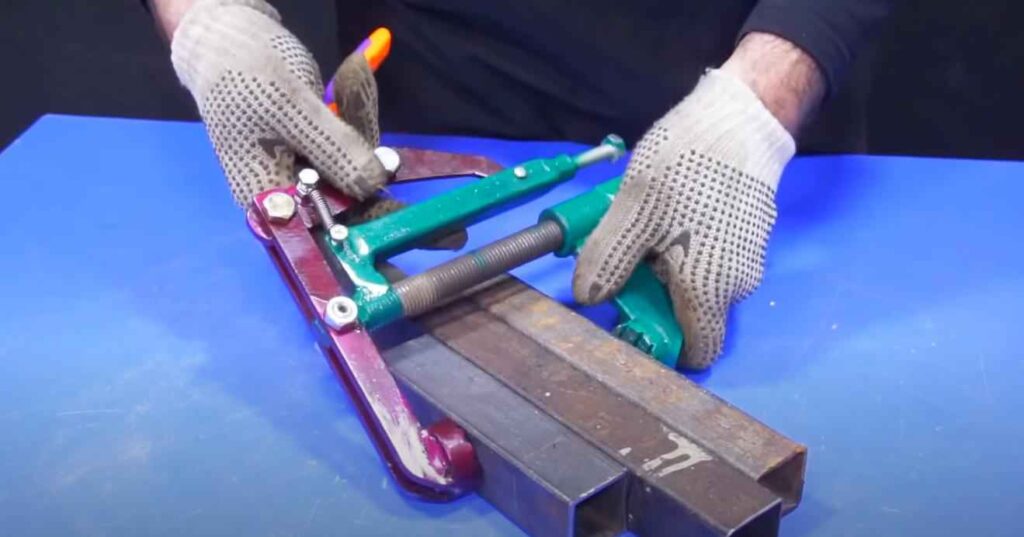

Пошаговый процесс изготовления быстрозажимной струбцины
Необходимые материалы:
- резьбовая шпилька;
- муфта;
- квадратный пруток;
- листовой металл;
- стальной кругляк.
Первым делом понадобится кусок резьбовой шпильки длиной около 30 см. Делаем разметку, и вырезаем продольный паз (примерно на ⅔ длины).
На шпильку надевается металлическая муфта без внутренней резьбы — в ней надо вырезать часть стенки.

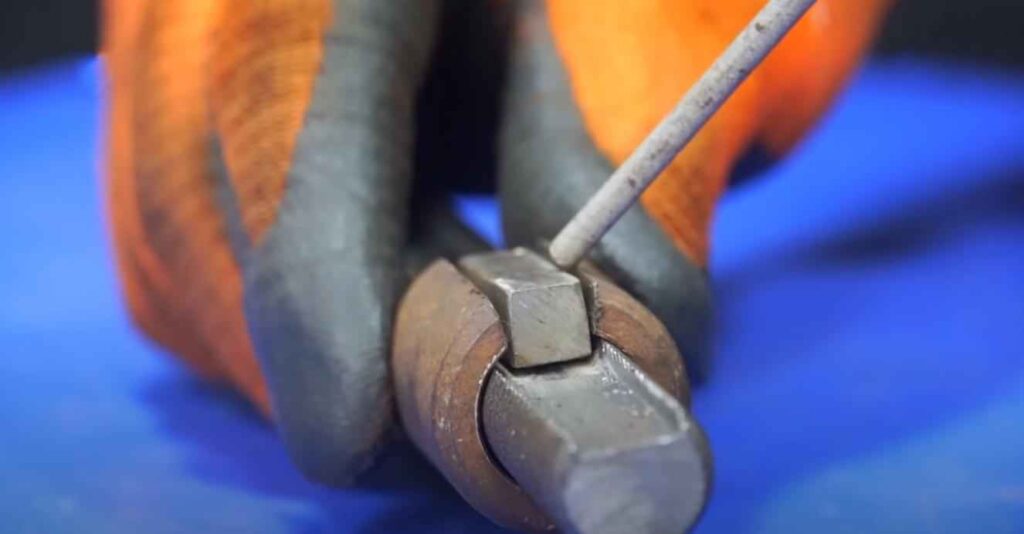

Отрезаем кусочек квадратного прутка, вставляем его в паз муфты, и обвариваем.

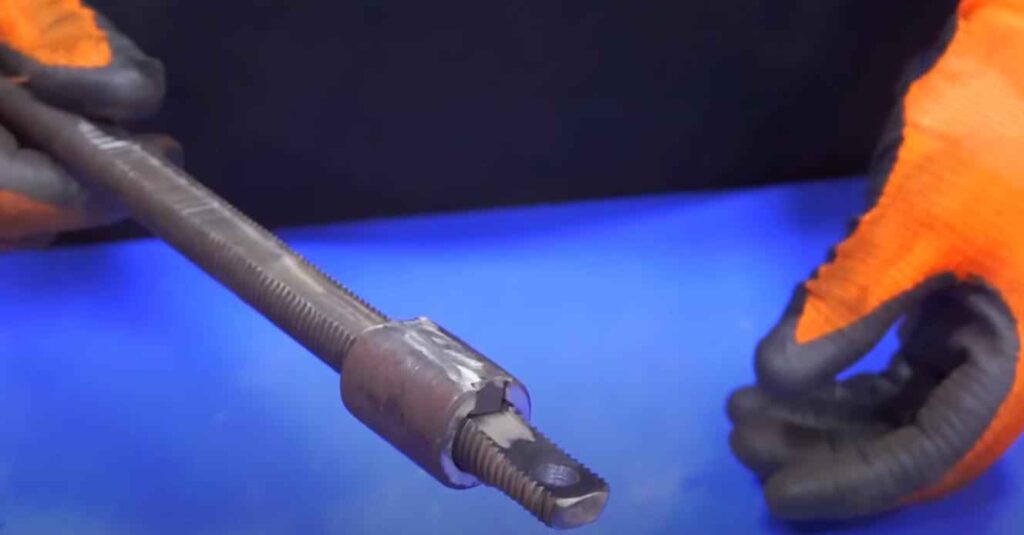

Конец резьбовой шпильки необходимо будет обточить, чтобы получилась ровная площадка с двух сторон. Размечаем, и сверлим сквозное отверстие.
Из листового металла автор вырезал заготовку требуемого размера и формы, и приварил ее к муфте, как показано на фото ниже.
На следующем этапе необходимо отрезать две полосы металла одинаковой длины.
Крепим их к верхней части резьбовой шпильки (с двух сторон) параллельно друг другу таким образом, чтобы между полосами был зазор. В качестве крепежа выступает болт с гайкой.

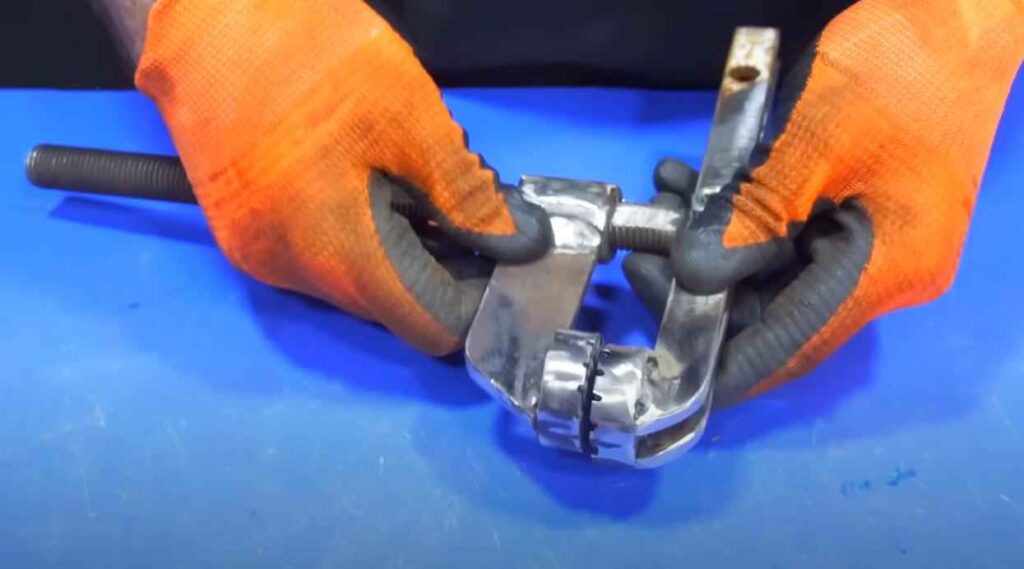

В результате у нас получились прижимные губки: подвижная и неподвижная.
От стального кругляка отрезаем две «шайбы», болгаркой делаем на них насечки, после чего привариваем их к прижимным губкам.
Далее нам потребуются профильная труба и квадратный пруток. В профильной трубе вырезается паз. Заготовки свариваем вместе под прямым углом.
В торец профтрубы вваривается удлиненная гайка.
После этого нужно будет укоротить квадратный пруток до требуемой длины. Получившуюся деталь привариваем к резьбовой шпильке.

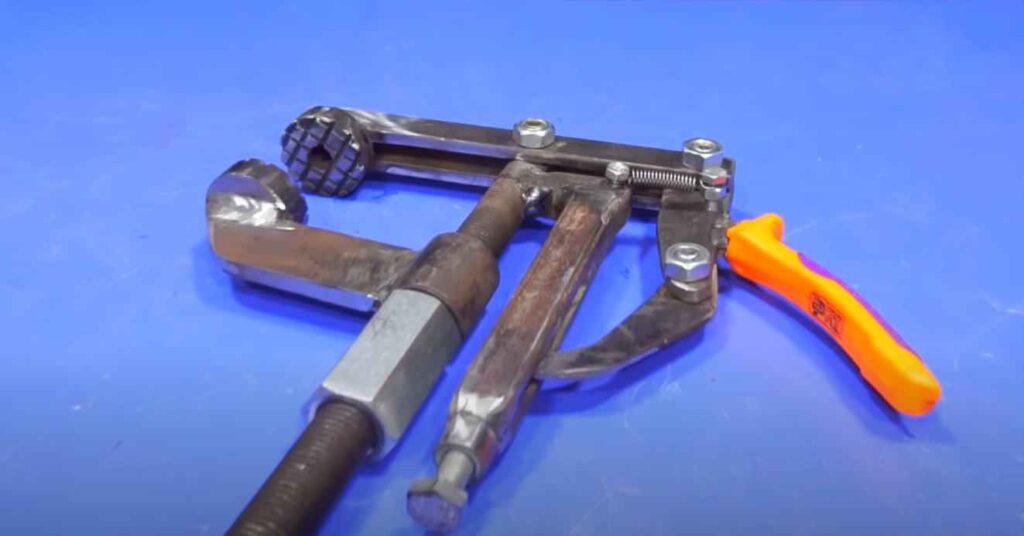

В завершении останется только изготовить быстрозажимной механизм и ручку (мастер использует рукоятку от плоскогубцев). Крепим изготовленные детали к самодельной конструкции.
Видео по теме
Процесс сборки быстрозажимной струбцины показан в авторском видеоролике. Идеей поделился автор YouTube канала Mr Novruz.

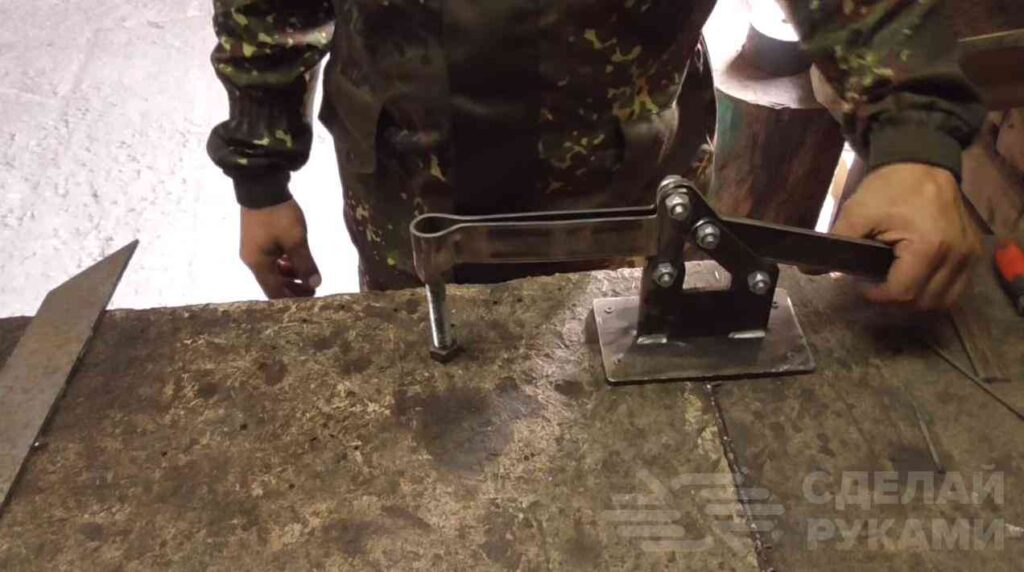

Как сделать быстрозажимную струбцину на верстак
В данном обзоре мастер показывает процесс изготовления самодельной быстрозажимной струбцины. Крепится она к верстаку.
Чтобы сделать струбцину, автор использует кусок металла толщиной 6 мм, а также стальную полосу шириной 40 мм и полосу шириной 25 мм.

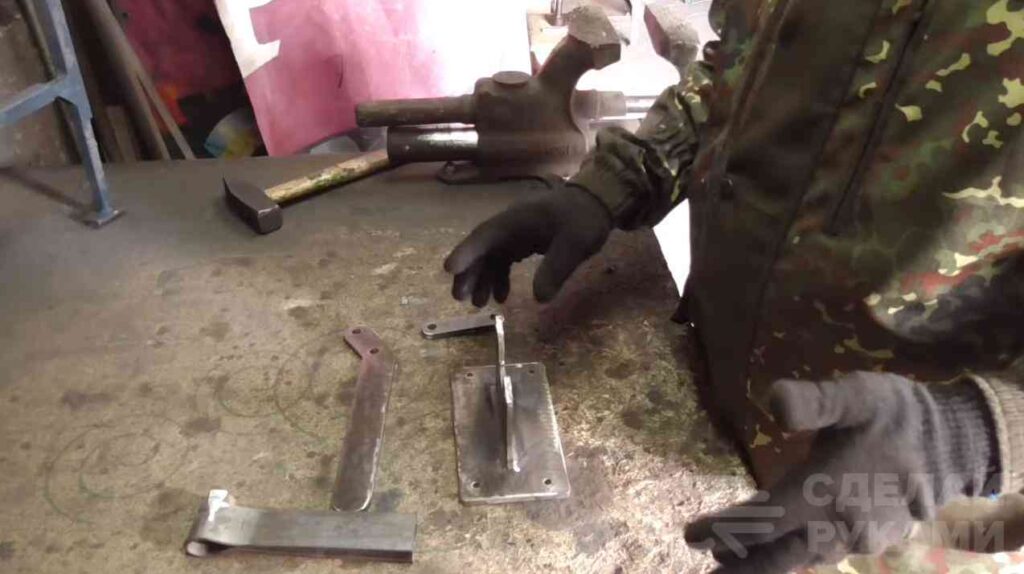

Первым делом необходимо сделать разметку на заготовках, и вырезать детали, которые потребуются для изготовления быстрозажимной струбцины.
Конструкция струбцины состоит из станины, которая будет крепиться к верстаку, ручки, прижимной части и 4-х пластин с крепежными отверстиями.
Основные этапы работ
На следующем этапе прикручиваем к основанию пластины с отверстиями, а к ним — ручку.
Далее к передним двум пластинам необходимо приварить прижимную часть струбцины. Приварить ее надо примерно посередине пластин.
В качестве прижимного «пятака» для быстрозажимной струбцины автор решил использовать шляпку болта.
Если заготовка толстая, то болт можно немного подкрутить. То есть в данном случае болт не приварен жестко, а вкручивается в гайку. Это дает возможность работать с заготовками разной толщины.
Видео по теме
Подробно о том, как сделать своими руками быстрозажимную струбцину на верстак, можно посмотреть в видеоролике на нашем сайте.
Как сделать быстрозажимную струбцину из слесарных клещей
Старые зажимные клещи, которые пылятся на полке, можно использовать, чтобы сделать быстрозажимную струбцину.
Сама доработка очень простая, а пользы от нового инструмента будет в разы больше. Так почему бы не воспользоваться этой идеей?
Тем более что из основных материалов для изготовления струбцины нам потребуется только металлическая полоса.
Эту интересную идею мы подсмотрели у автора YouTube канала Creative Tool Mistry. Советуем взять себе на заметку.
Процесс изготовления самоделки

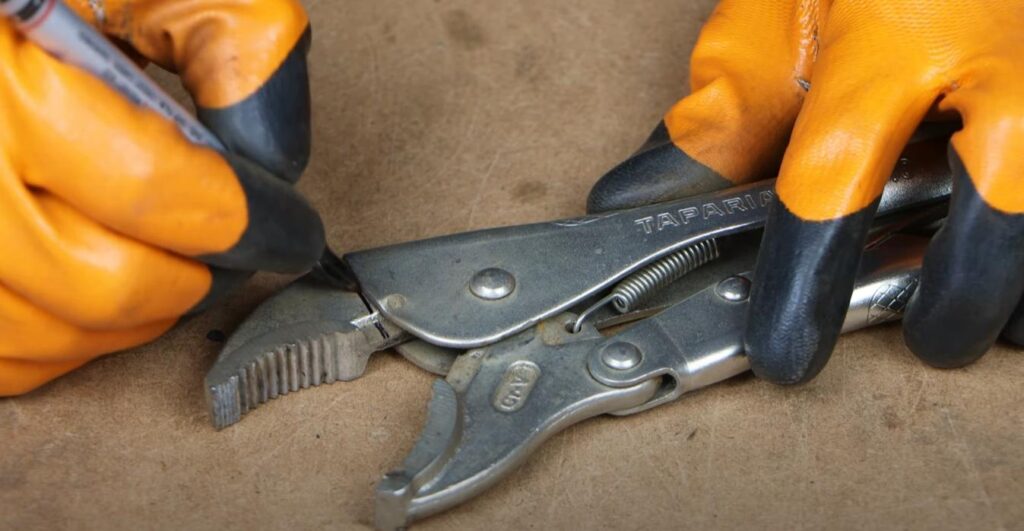

В первую очередь необходимо будет отрезать верхнюю прижимную губку. Сделать это можно с помощью ножовки по металлу или болгаркой.
Дальше нам потребуется два кусочка металлической полосы. Заготовки должны быть одинаковой длины.

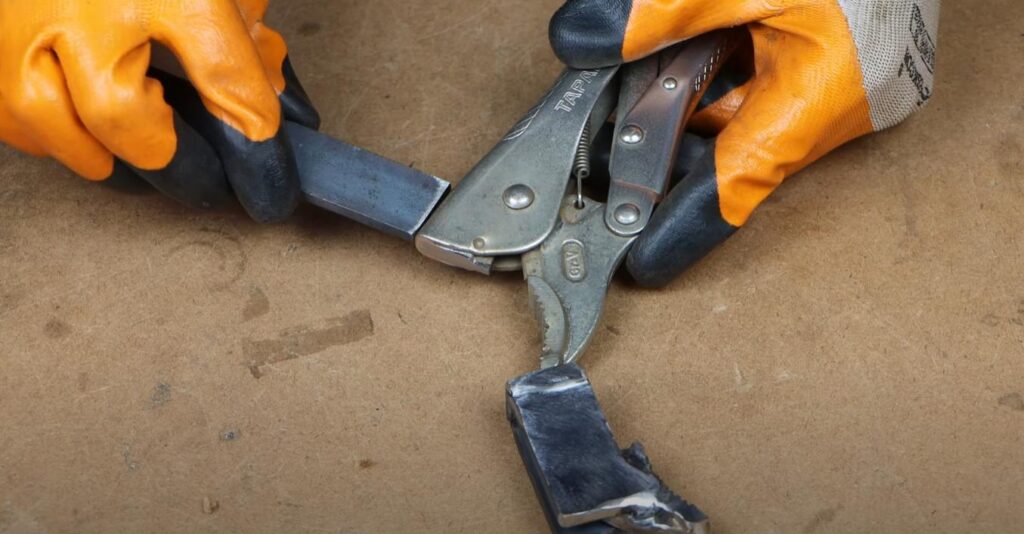

Подготовленные отрезки металлической полосы привариваются по бокам прижимной губки, которую мы отрезали ранее.
В результате у нас должна получиться подвижная прижимная губка (как на F-образной струбцине).

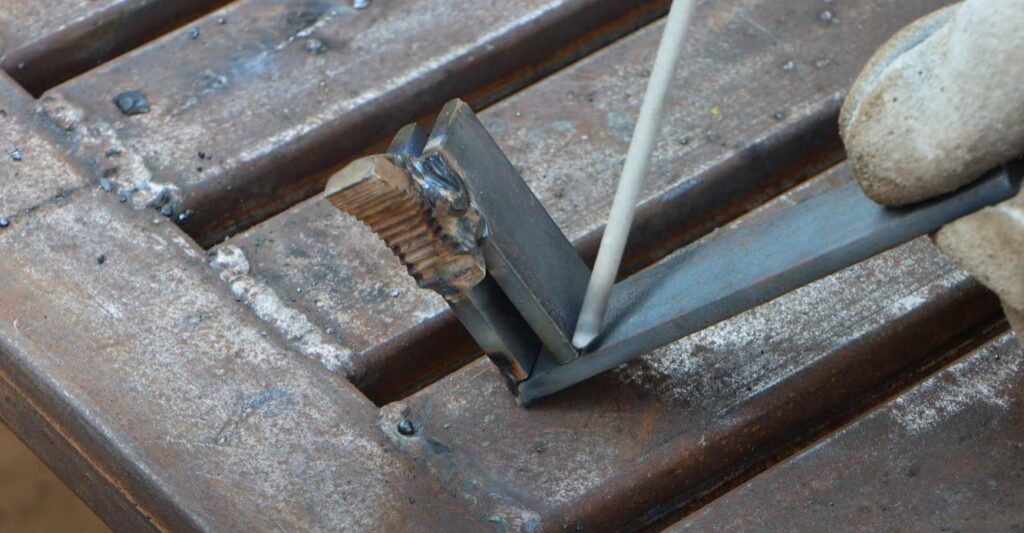

Затем привариваем к свободному торцу кусочек полосы, чтобы получился замкнутый контур. Зачищаем сварные швы.
На следующем этапе необходимо будет приварить к слесарным клещам штангу (или шину). Для этого мы будем опять использовать металлическую полосу.
В завершении останется только надеть подвижную прижимную губку на штангу. Самодельная струбцина с быстрым зажимом готова. Как видите, нет ничего сложного, чтобы сделать своими руками такой инструмент.
Видео по теме
Подробно о том, как изготовить быстрозажимную струбцину из слесарных клещей, можно посмотреть в авторском видеоролике ниже. Спасибо за внимание.
