Как вырезать отверстие большого диаметра в металлической пластине?
Рассказываем, как своими руками изготовить самодельное круговое сверло (балеринку) для вырезания круглых отверстий в листовом металле.
Круговое сверло по металлу
Эту интересную идею мы подсмотрели на YouTube канале «Сделано в гараже».
Необходимые материалы:
- металлическая болванка;
- стальной пруток круглого сечения;
- квадратный пруток;
- сверло по металлу;
- крепежные метизы — винты.
Обратите внимание: круговое сверло-балеринку можно легко настроить под конкретный диаметр. Для этого необходимо перемещать держатель резца влево или вправо, увеличивая расстояние между резцом и болванкой.
Самодельное сверло лучше использовать на сверлильном станке, а не в паре с электродрелью — только так у вас получится добиться качественного результата.
Основные этапы работ

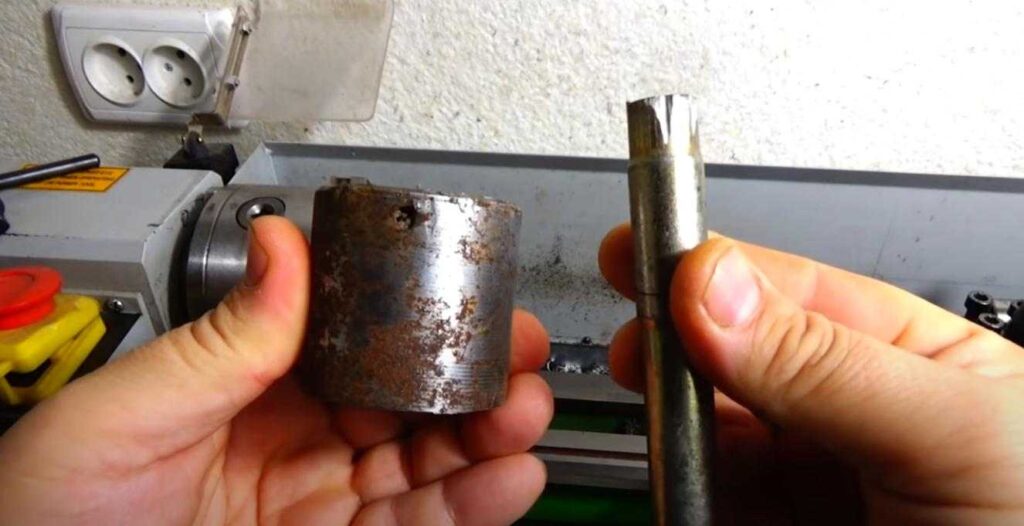

Первым делом нам потребуются стальная болванка и круглый пруток. Можно даже использовать хлам из металлолома.
Болванку обтачиваем на токарном станке до необходимого диаметра. Высверливаем в ней посадочное отверстие.

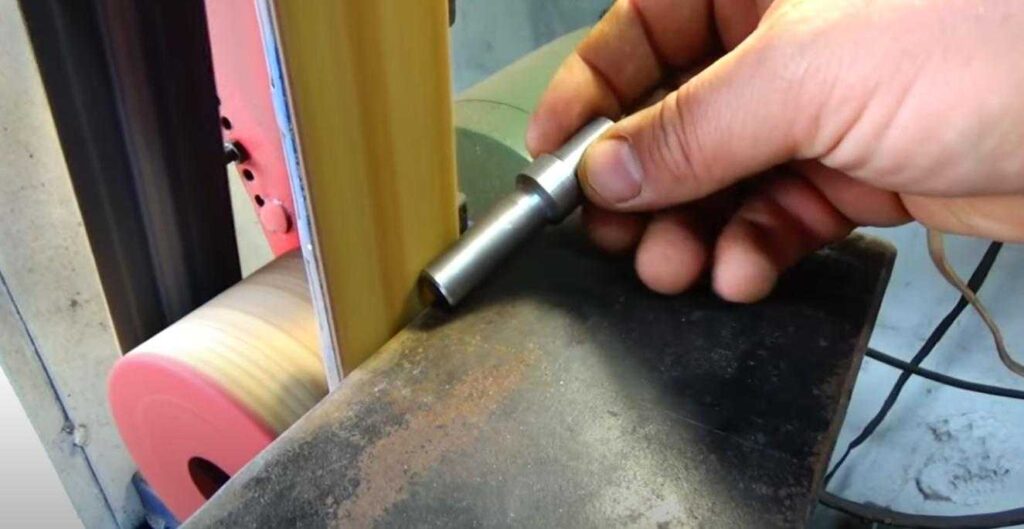

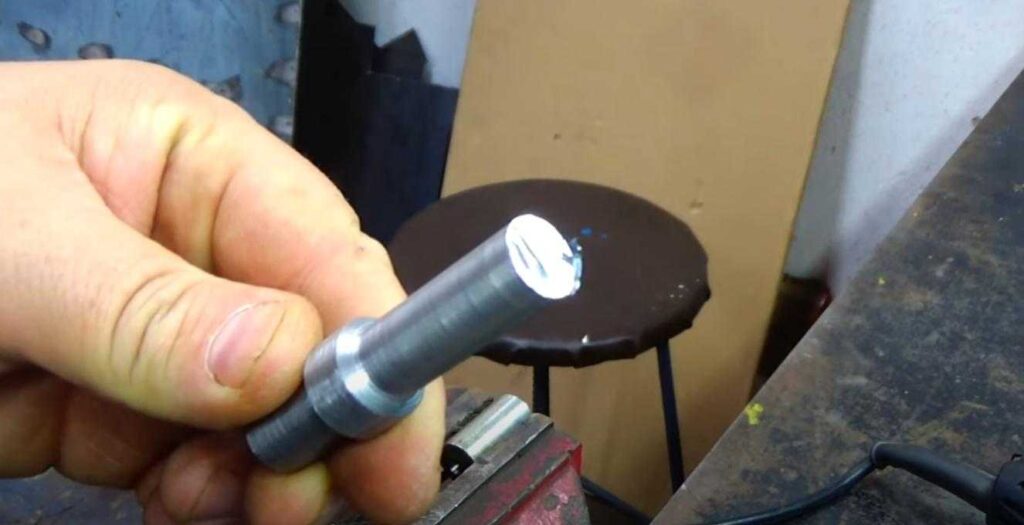

Далее обтачиваем на токарном станке круглый пруток — должна получиться деталь, как на фото ниже. Обрабатываем ее на шлифовальном станке.

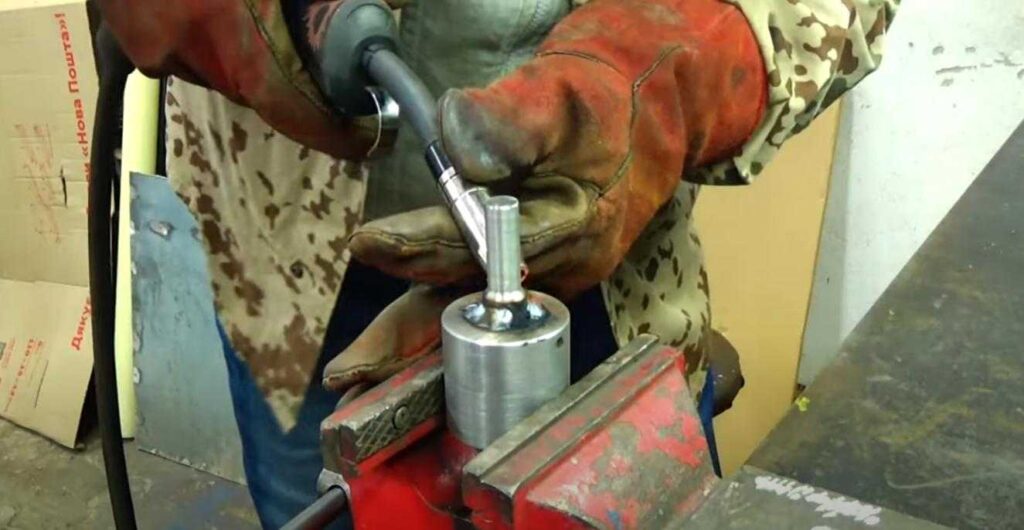

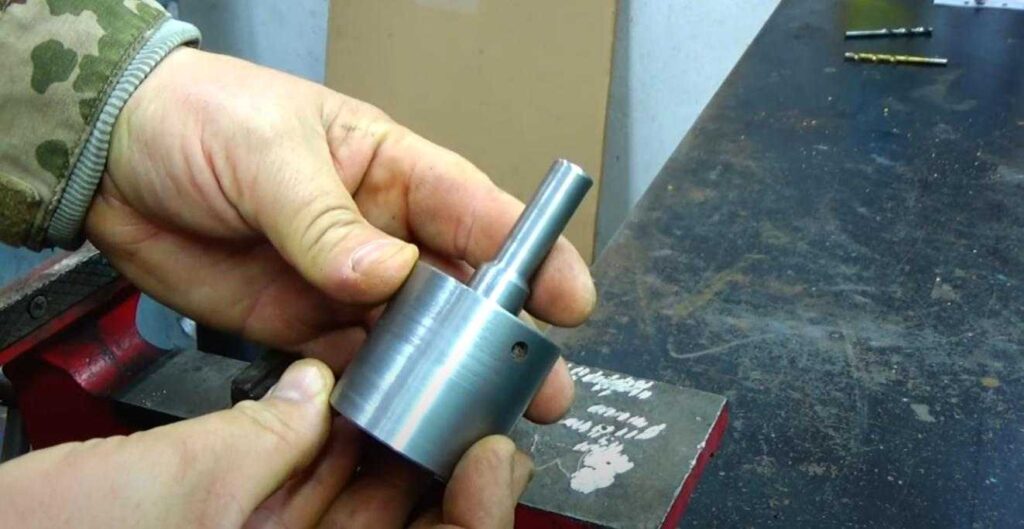

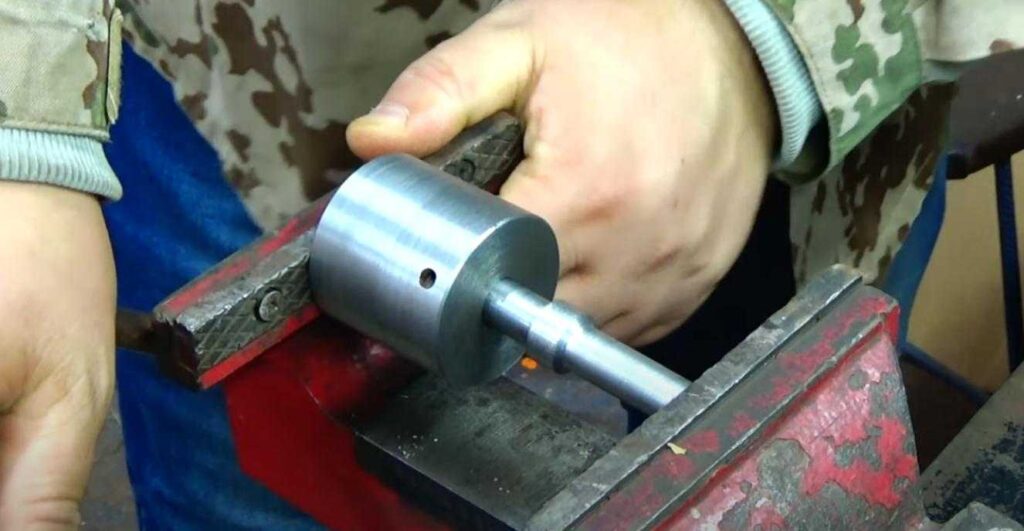

На следующем этапе соединяем обе детали вместе. Обвариваем хвостовик. Основа кругового сверла готова.

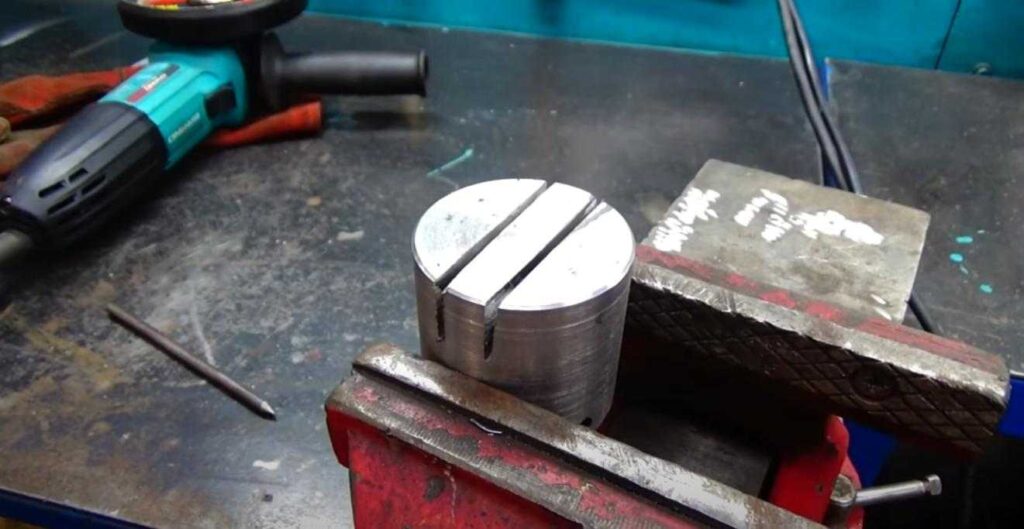

В болванке необходимо будет вырезать паз под размер квадратного прутка.

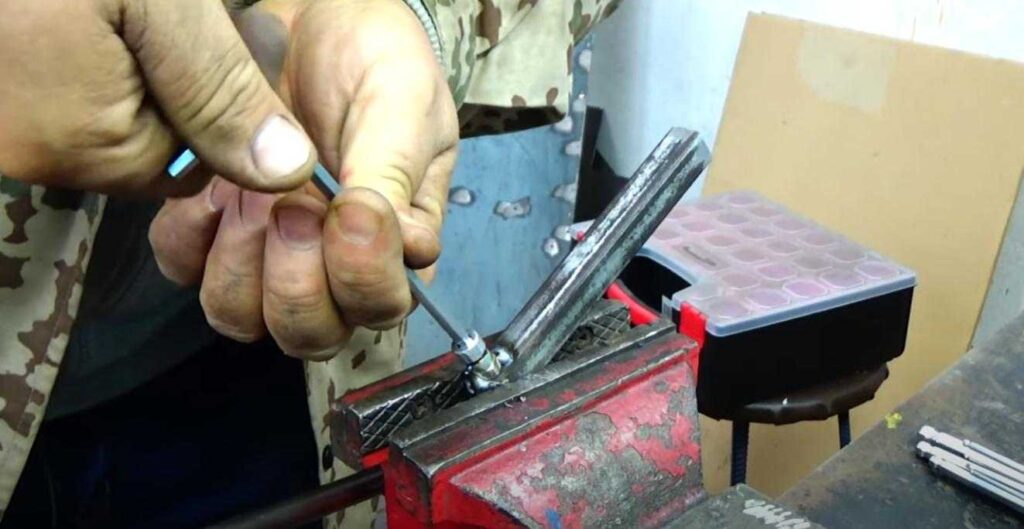

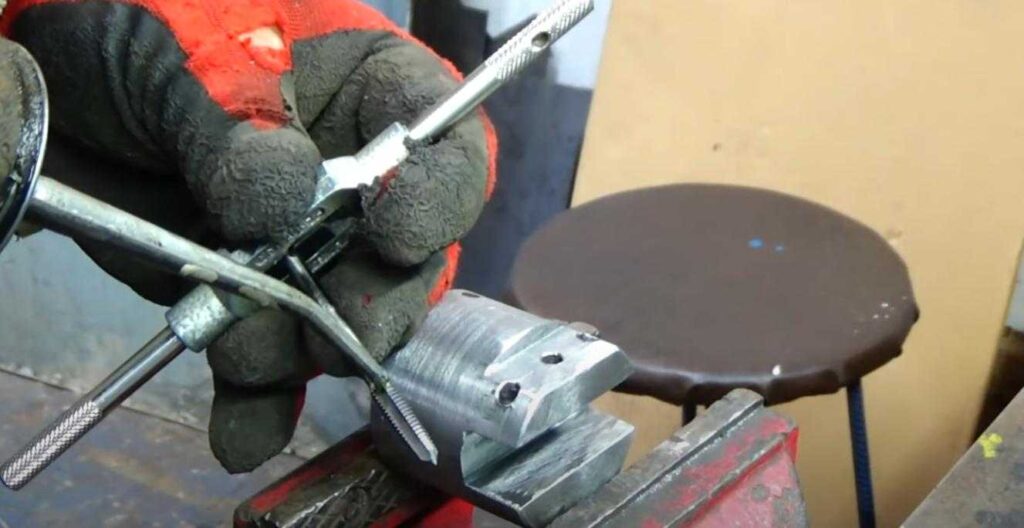

Вырезаем часть стенки болванки по бокам, чтобы можно было просверлить крепежные отверстия. Затем с помощью метчика нарезаем в них резьбу. Аналогичные отверстия сверлим в квадратном прутке.
Дополнительно сверлим в квадратном прутке еще два отверстия: одно — под резец, второе — под фиксирующий болт.
В том месте, где просверлено отверстие под винт, привариваем гайку нужного диаметра.

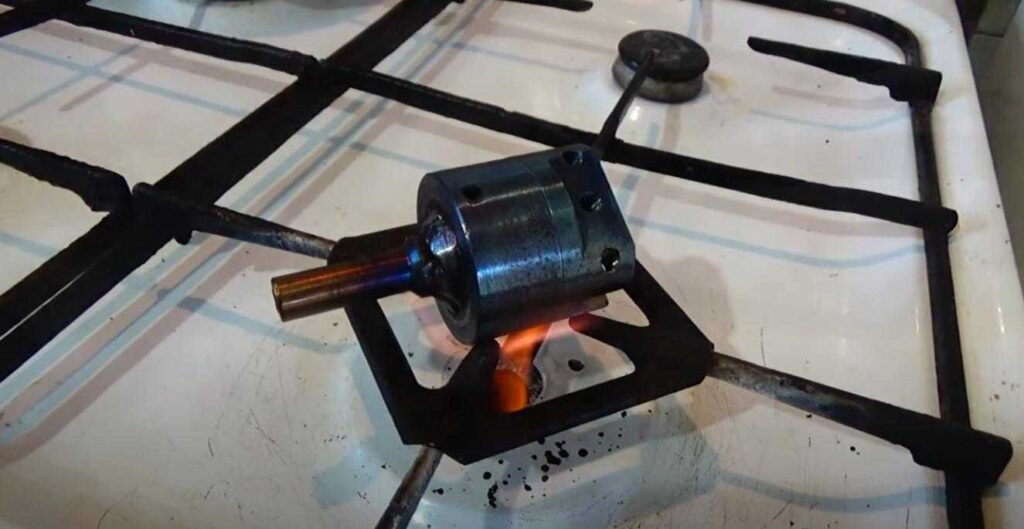

Далее необходимо будет закалить обе детали кругового сверла: нагреваем их до нужной температуры, после чего охлаждаем в емкости с маслом.

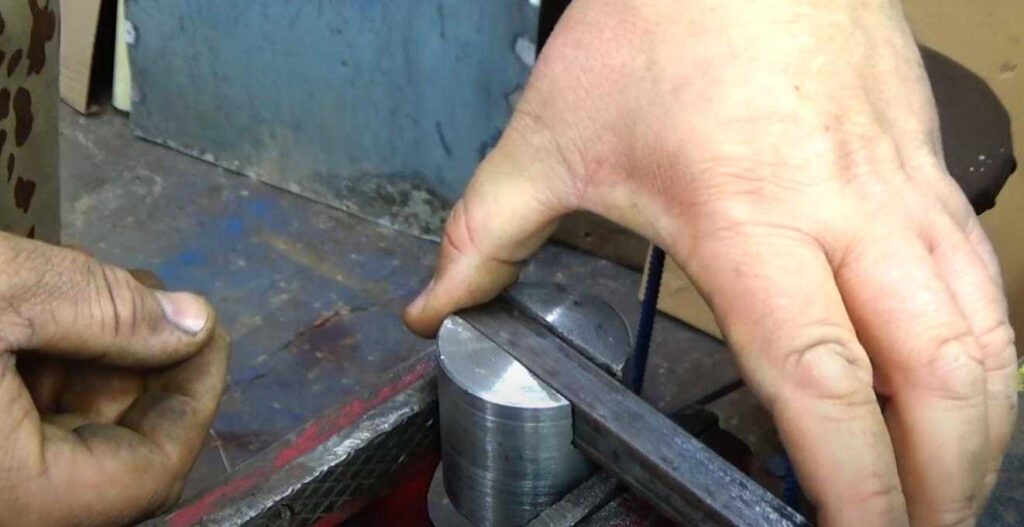

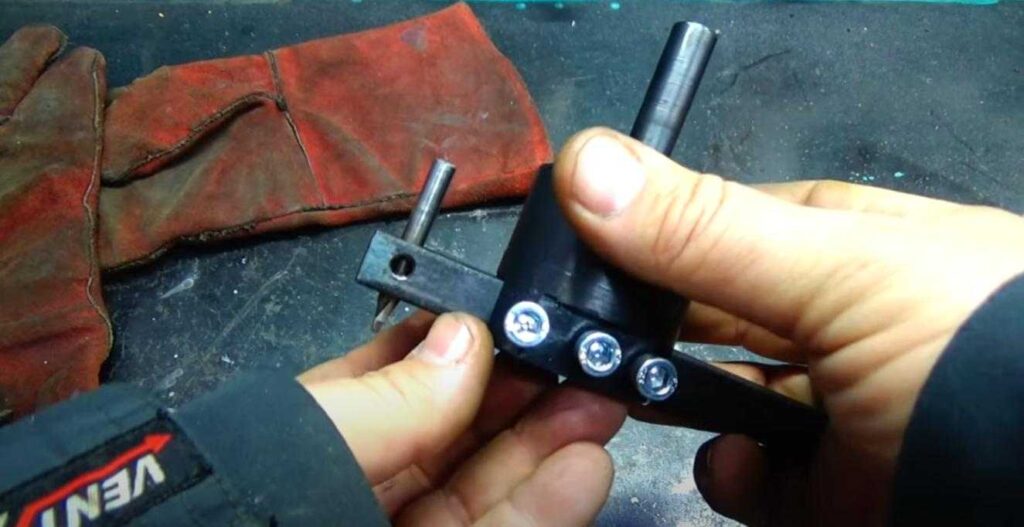

Собираем сверло: устанавливаем квадратный пруток в паз и фиксируем его винтами. В квадратный пруток устанавливаем резец, изготовленный из куска сверла по металлу.

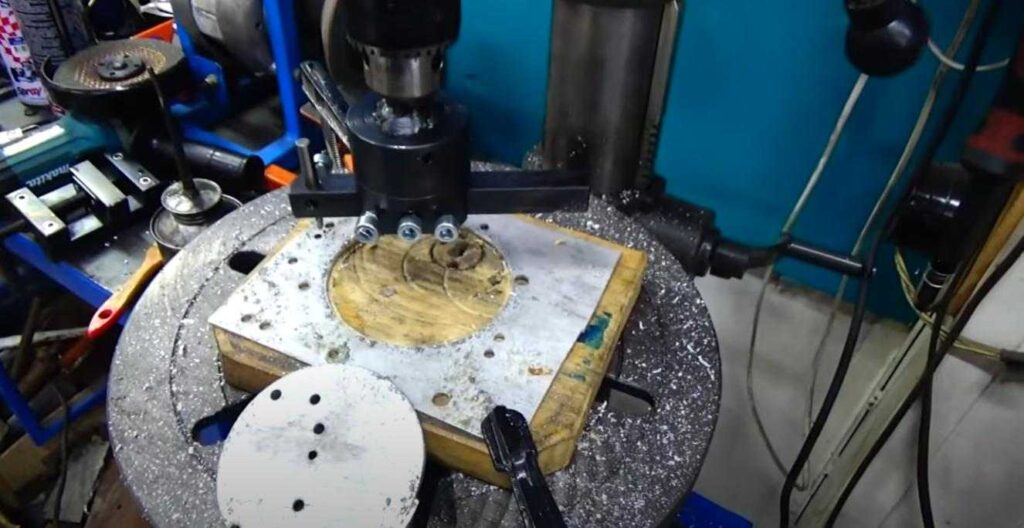

Зажимаем сверло в сверлильном патроне, на рабочий столик укладываем лист металла, фиксируем его струбцинами, и можно приступать к вырезанию отверстия. Тест прошел успешно!
Видео
Подробно о том, как сделать круговое сверло по металлу, можно посмотреть в авторском видеоролике ниже.
Самодельная балеринка из обычных болтов и гаек

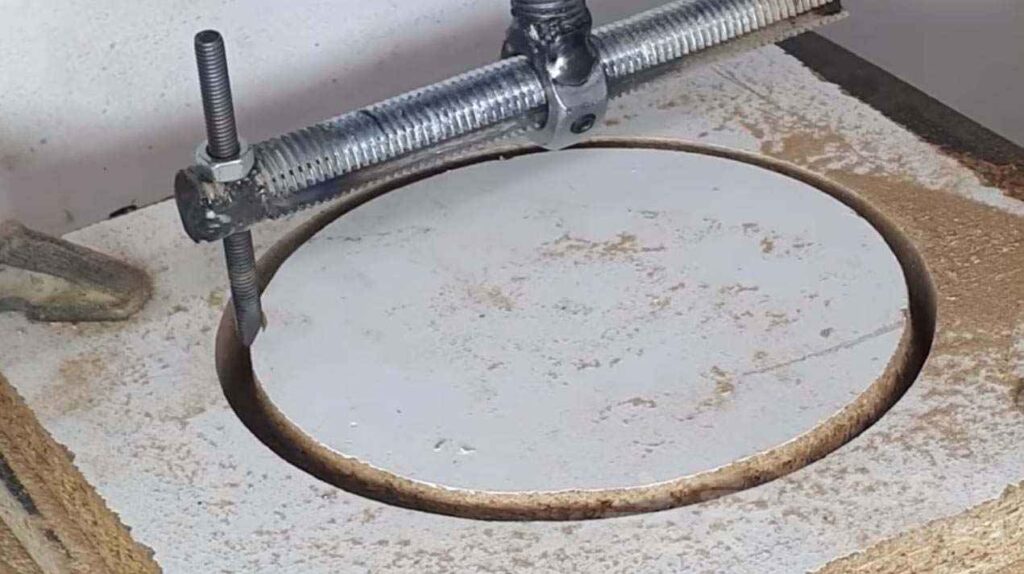

При помощи данной самодельной балеринки можно вырезать круглые отверстия разного диаметра или круги в заготовках из дерева, фанеры, ДСП, МДФ и других материалов. При этом изготовить инструмент можно из обычных болтов и гаек.
Нужно также отметить, что самодельная балеринка данной конструкции больше подойдет для сверлильного станка, чем для электродрели. Дело в том, что без центровочного сверла сделать большое круглое отверстие будет сложно.

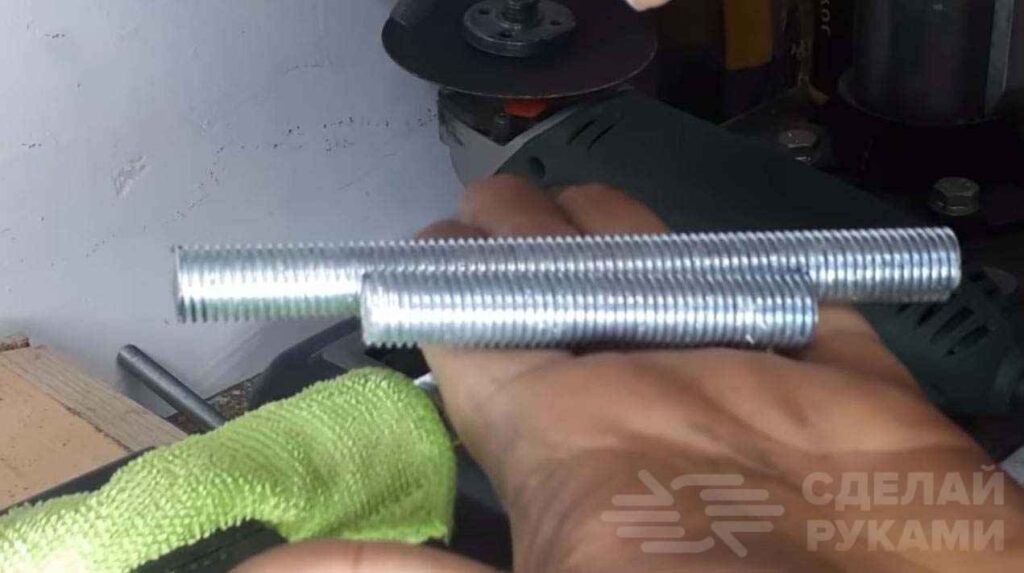

И первым делом необходимо отрезать две заготовки разной длины. Мастер за основу взял шпильку подходящего диаметра, но можно использовать также длинный болт. Только надо будет срезать шляпку.
Основные этапы работ

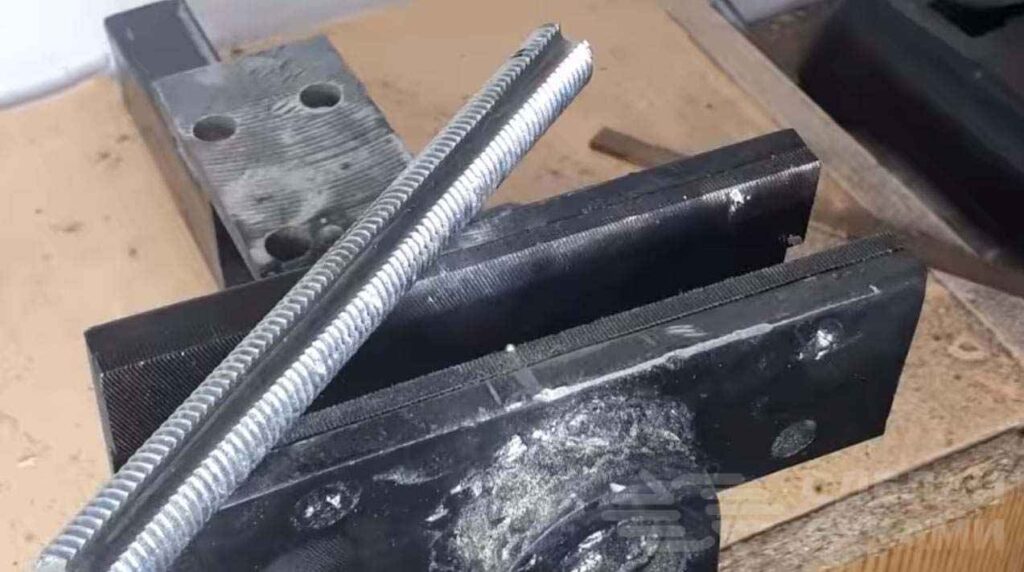

В длинном отрезке шпильки нужно будет прорезать болгаркой продольный паз по всей ее длине. Поскольку шпильку придется зафиксировать надежно в тисках, нужно использовать подкладки из фанеры или дерева, чтобы не повредить резьбу.

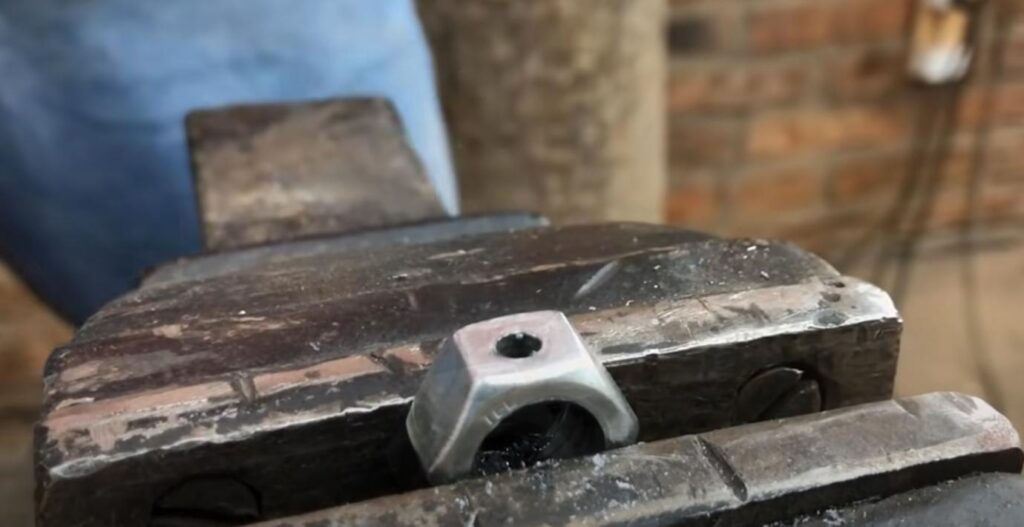

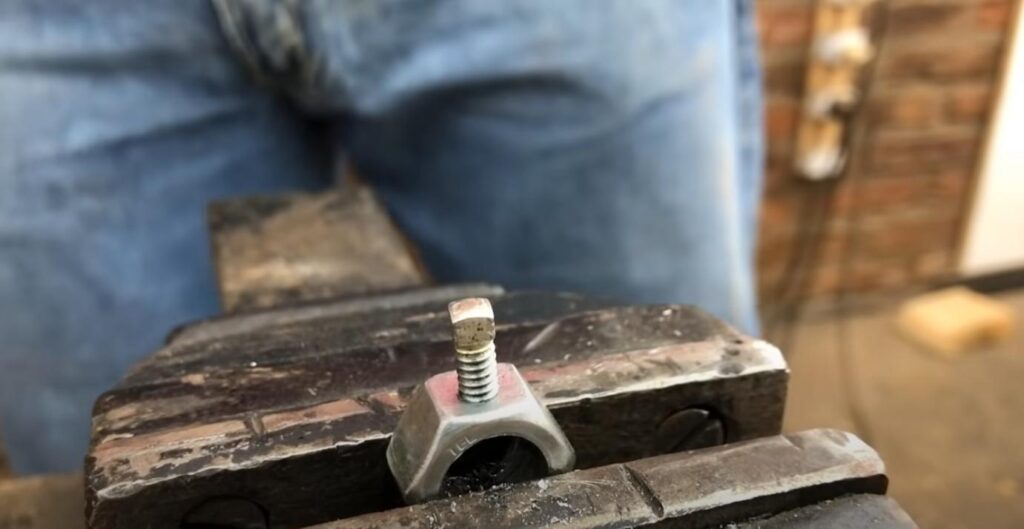

На следующем этапе необходимо просверлить в гайке отверстие и нарезать в нем резьбу. Потом гайку нужно накрутить на шпильку с пазом и зафиксировать стопорным винтом без шляпки (под шестигранник).

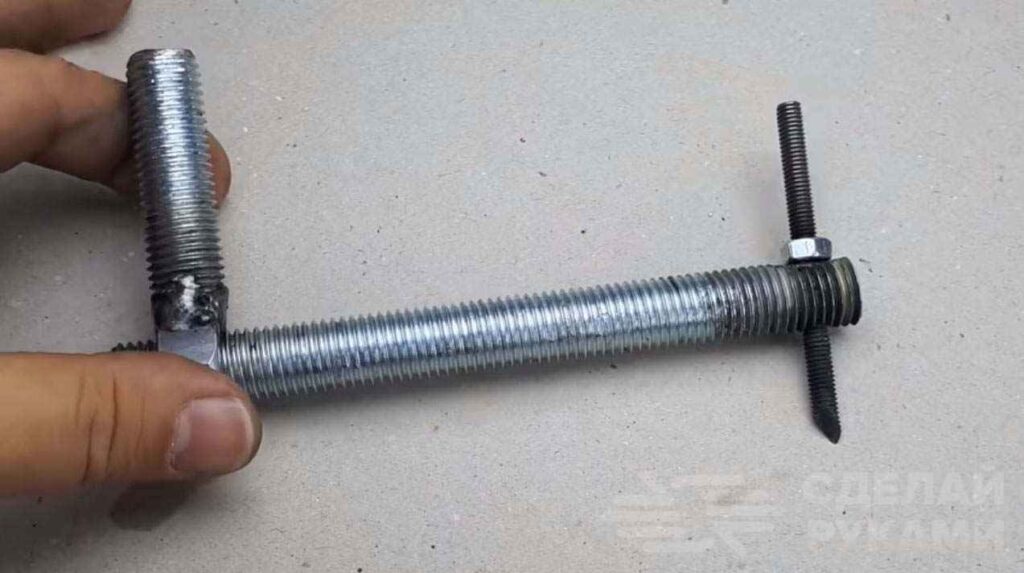

Далее необходимо будет приварить к длинной шпильке короткую под прямым углом. Затем изготавливается режущий элемент. На последнем этапе выполняется сборка самодельного приспособления.
Видео
Подробно о том, как сделать балеринку для сверлильного станка из обычных болтов и гаек, смотрите в видеоролике на сайте.
Сверло для сверления больших отверстий
Старые сверла можно использовать для сверления отверстий большого диаметра (по принципу балеринки) в деревянных заготовках.
В сегодняшней статье рассмотрим, как своими руками сделать такое сверло, используя старые (стандартные) сверла по дереву.
Для этого нам будут нужны следующие «комплектующие»:
- два сверла;
- шестигранная гайка;
- болт.
Своим личным опытом изготовления универсального сверла поделился с нами автор YouTube канала FACIL LH.
Основные этапы работ

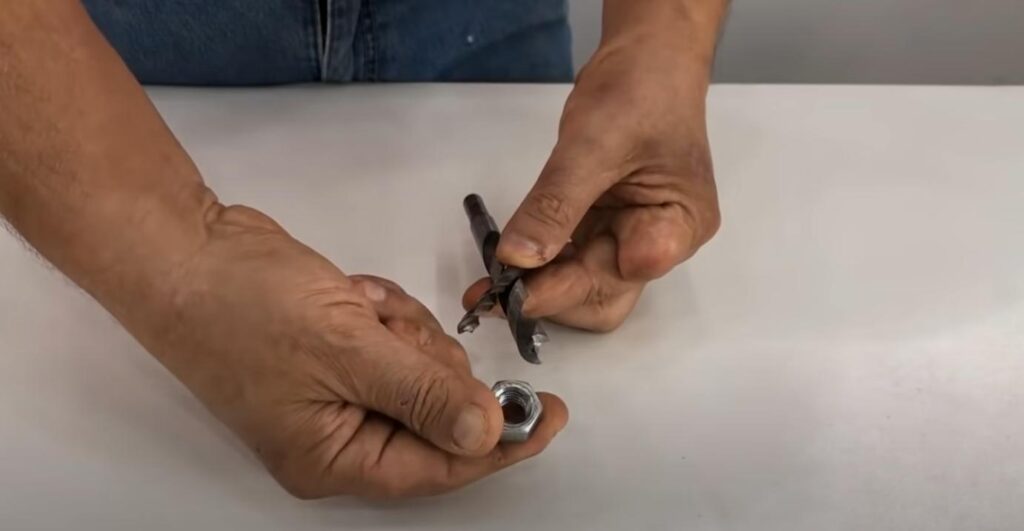

Первым делом подготавливаем два сверла по дереву (они должны быть разного диаметра) и гайку такого же диаметра, что и большое сверло.

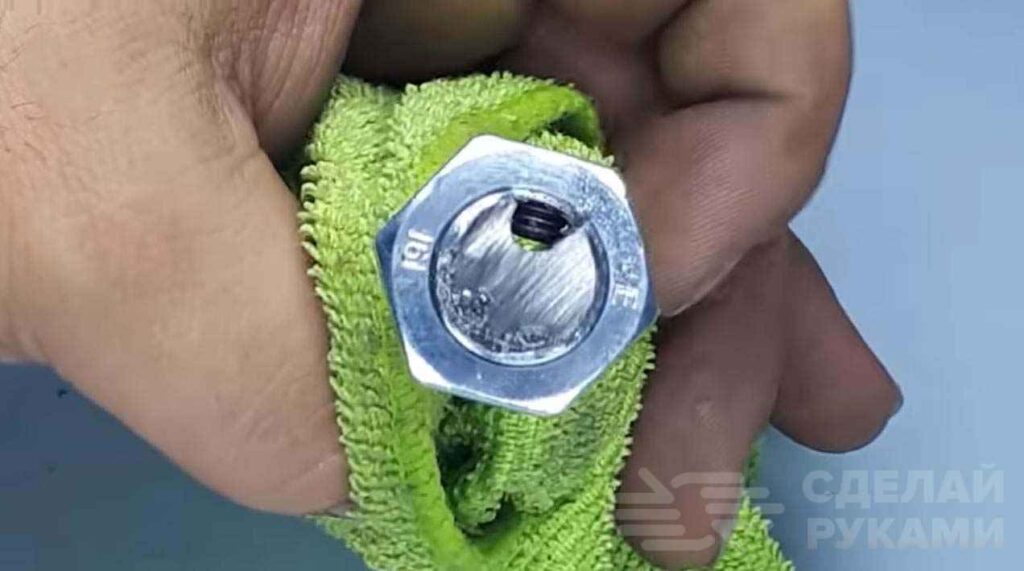

В шестигранной гайке необходимо будет высверлить внутреннюю резьбу, чтобы сверло свободно проходило в отверстие.
Потом высверливаем дополнительное отверстие под болт, который будет фиксировать второе сверло.
Сборка сверла

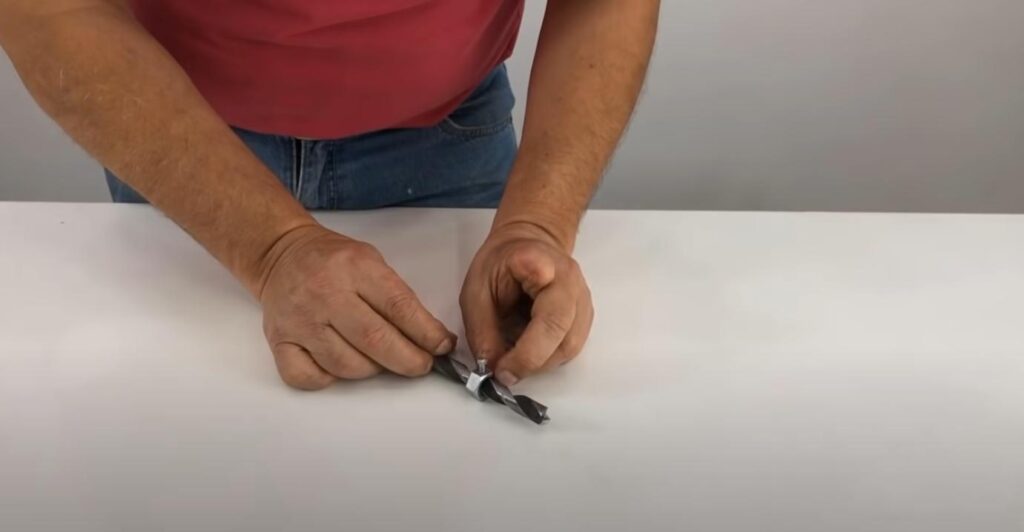

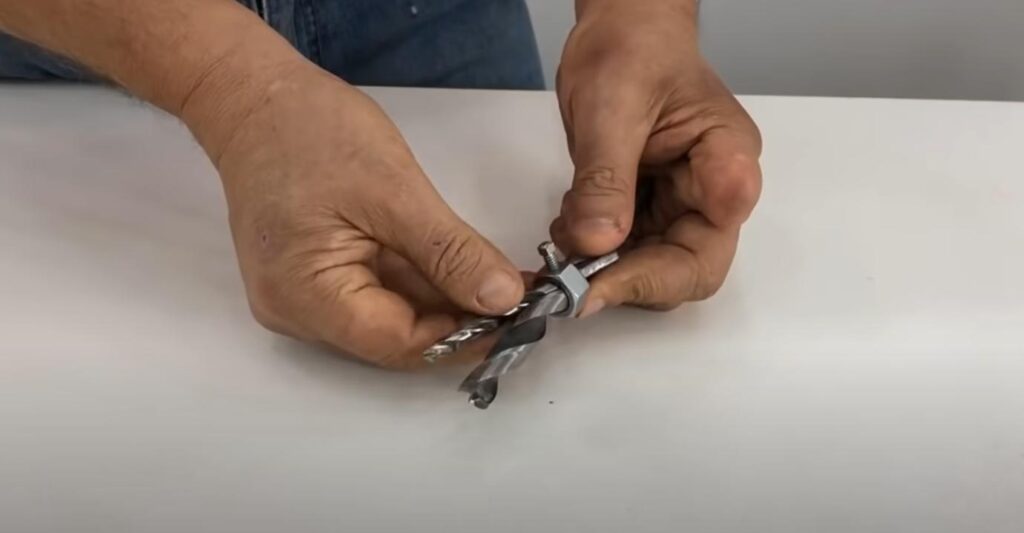

Надеваем шестигранную гайку на большое сверло. Затем вставляем второе сверло, предварительно обточив его хвостовик, чтобы он мог свободно пройти между первым сверлом и гайкой.
Обратите внимание: перед «сборкой» самодельного сверла режущие кромки обоих сверл необходимо будет переточить на заточном станке.

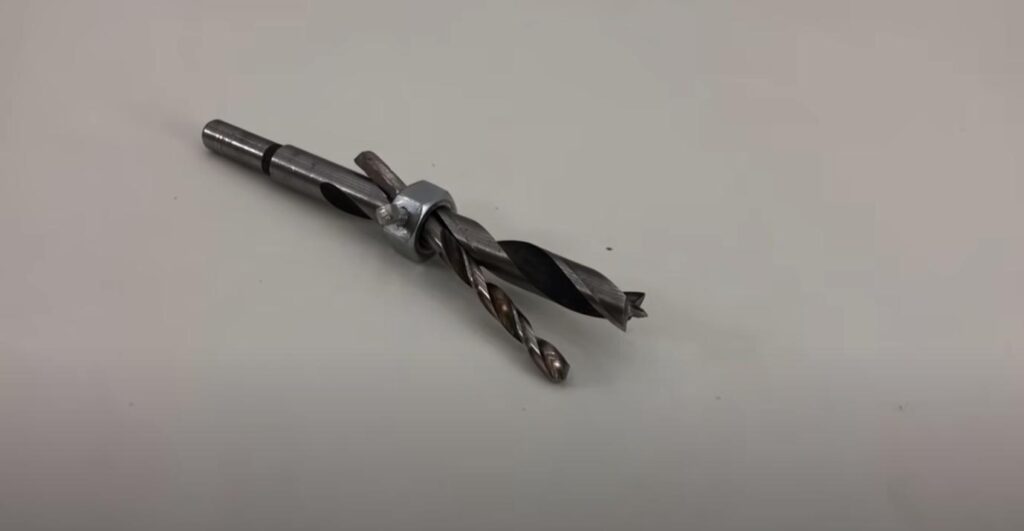

После этого выдвигаем второе сверло на нужное расстояние и фиксируем его с помощью болта, как показано на фото ниже.

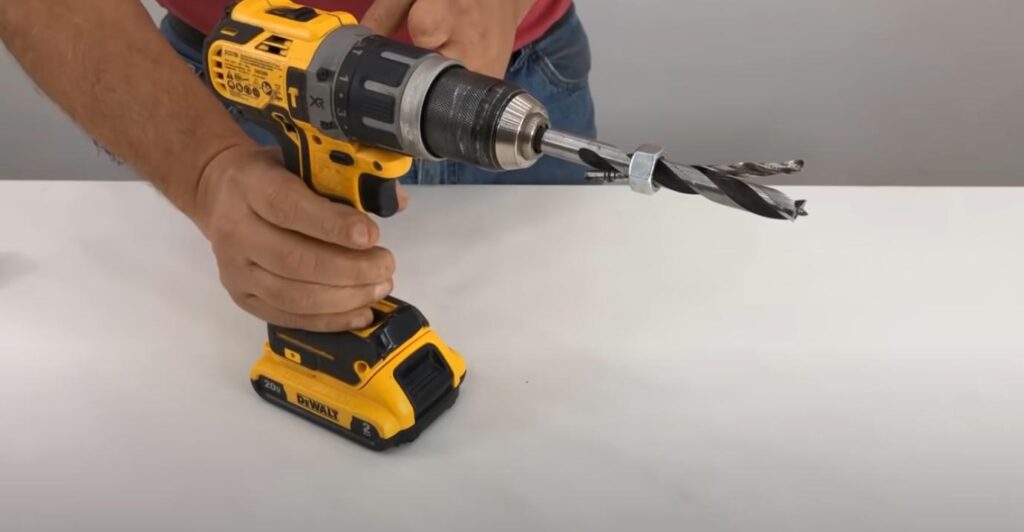

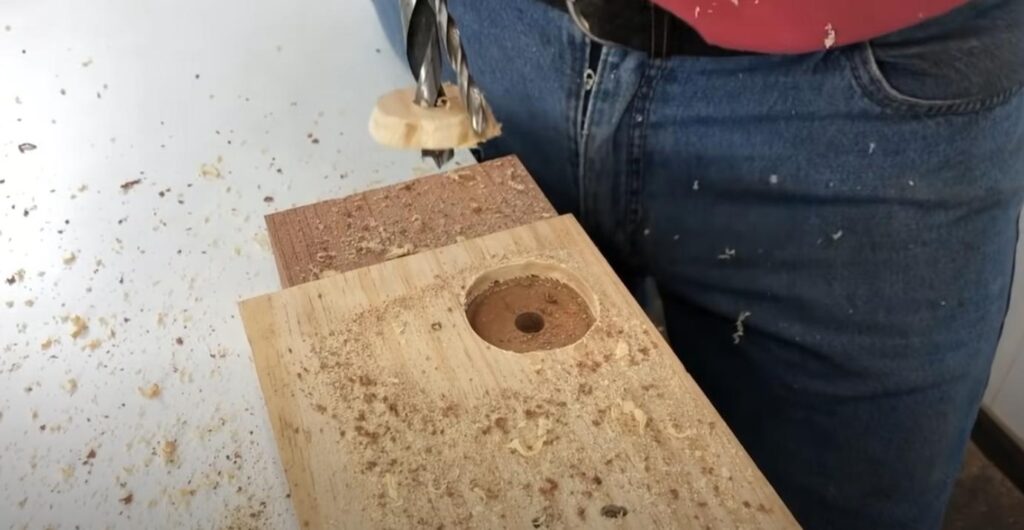

Устанавливаем самодельное сверло в сверлильный патрон дрели и шуруповерта, после чего можно приступать к высверливанию отверстий.
Видео
Подробно о том, как из старых сверл сделать сверло для сверления больших отверстий, показано в авторском видеоролике ниже.
Как сделать сверло-балеринку для гипсокартона
Чем высверлить большое отверстие в гипсокартоне? Этот вопрос интересует многих мастеров. Но, кажется, есть решение!
В сегодняшней статье расскажем, как изготовить своими руками самодельное сверло-балеринку по гипсокартона.
Необходимые материалы:
- листовой металл;
- стальная полоса;
- сверло;
- болты с гайками.
Идея изготовления самодельного сверла-балеринки принадлежит автору YouTube канала Mr SunY.
Максимальный диаметр отверстий, которые можно высверлить в гипсокартоне, ограничен диаметром диска. Однако, используя удлинитель, можно решить эту проблему.
Основные этапы работ

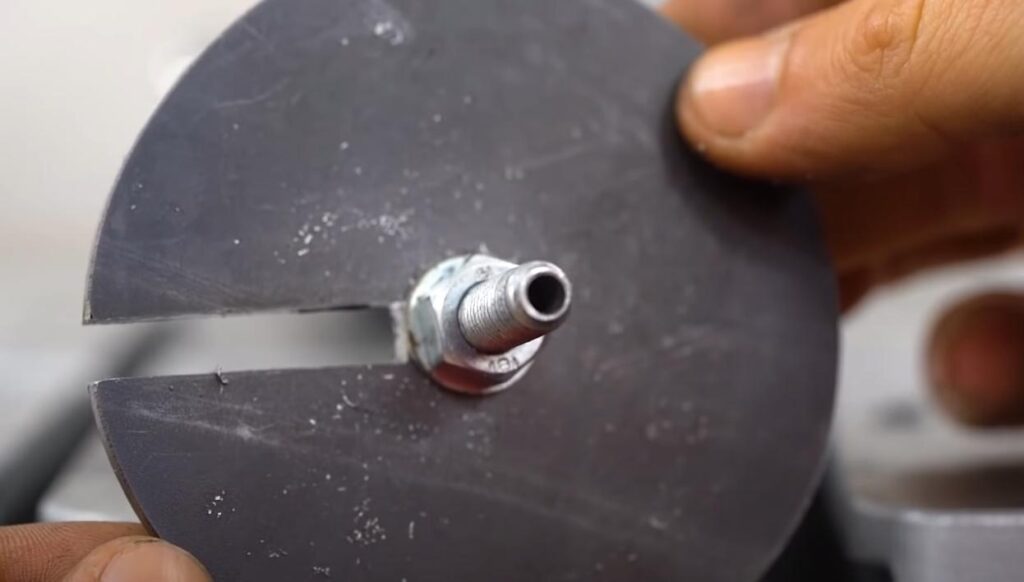

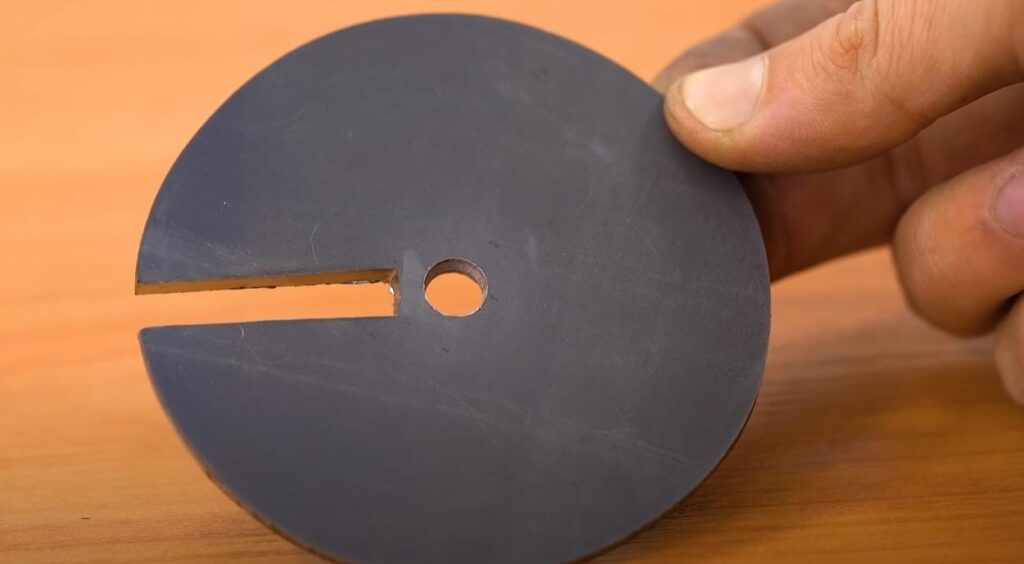

Первым делом вырезаем из листового металла диск подходящего диаметра. По центру высверливаем отверстие. Затем вырезаем паз.

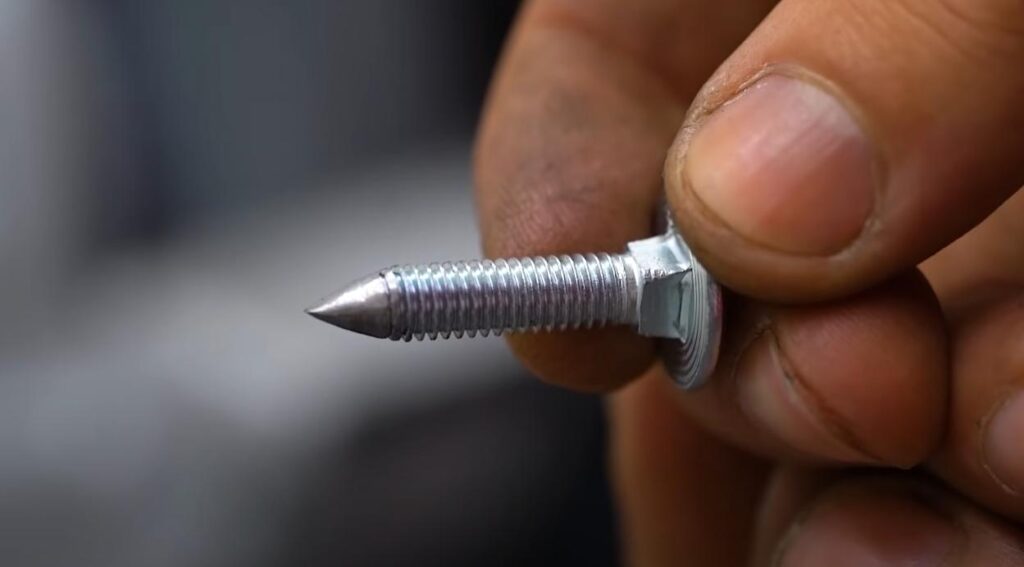

Далее нужно сделать «резец». Для этого автор использовал мебельный болт. Конец болта необходимо заточить на конус.

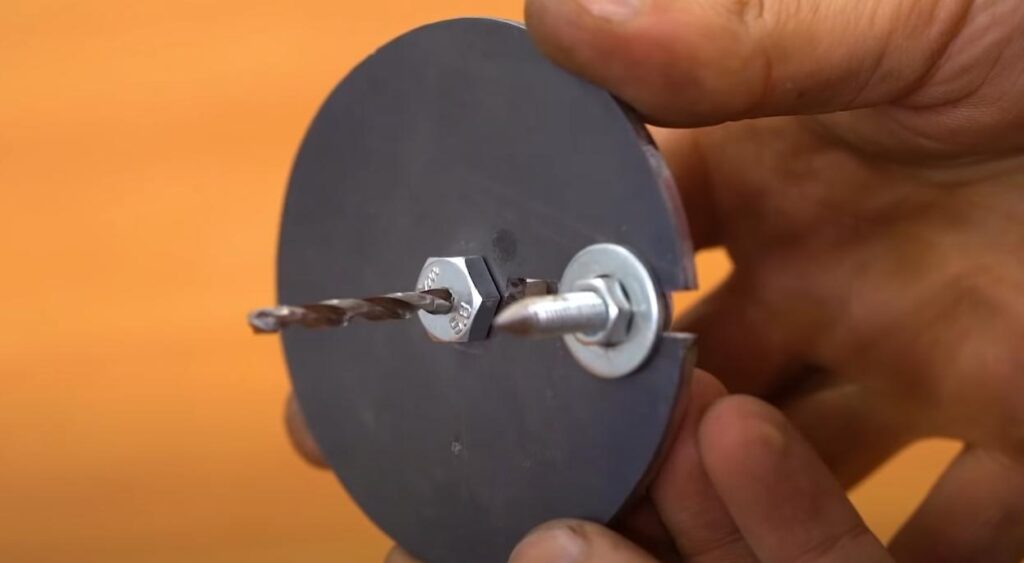

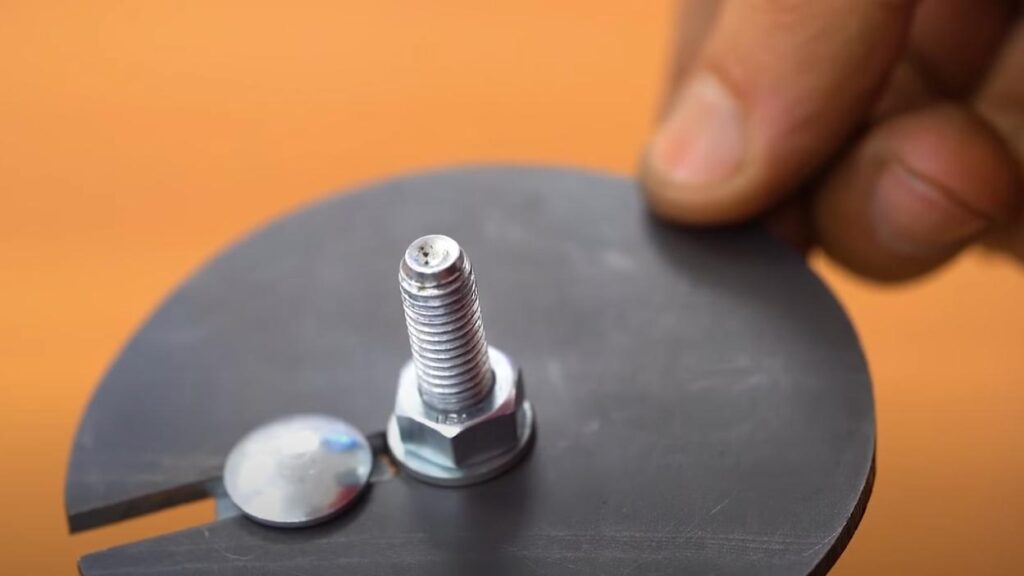

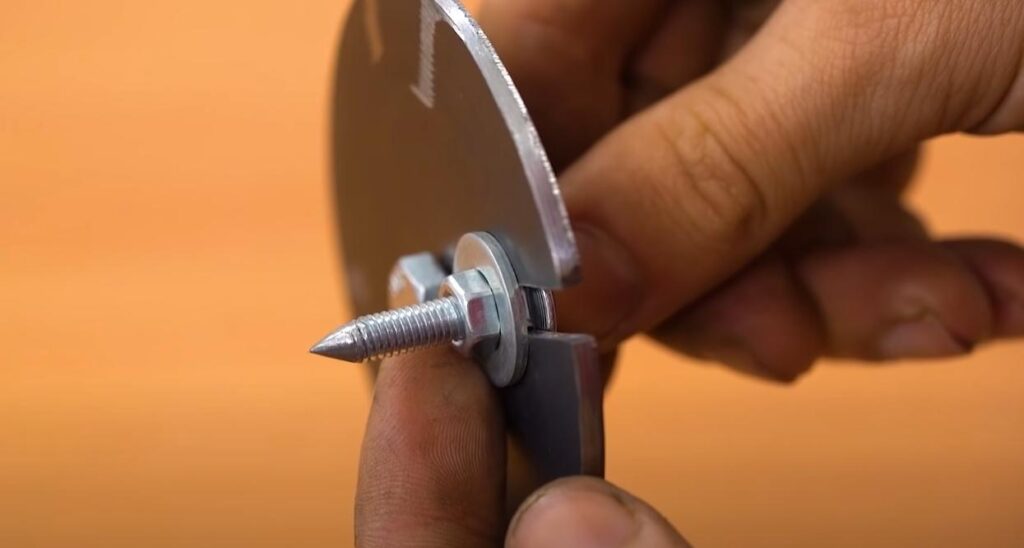

Вставляем «резец» в паз, надеваем металлическую шайбу и фиксируем гайкой. В центральное отверстие вставляем обычный болт.
В шляпке и теле болта нужно будет просверлить сквозное отверстие. Вставляем в него старое сверло и обвариваем хвостовую часть. Самоделка готова.
Как пользоваться сверлом-балеринкой

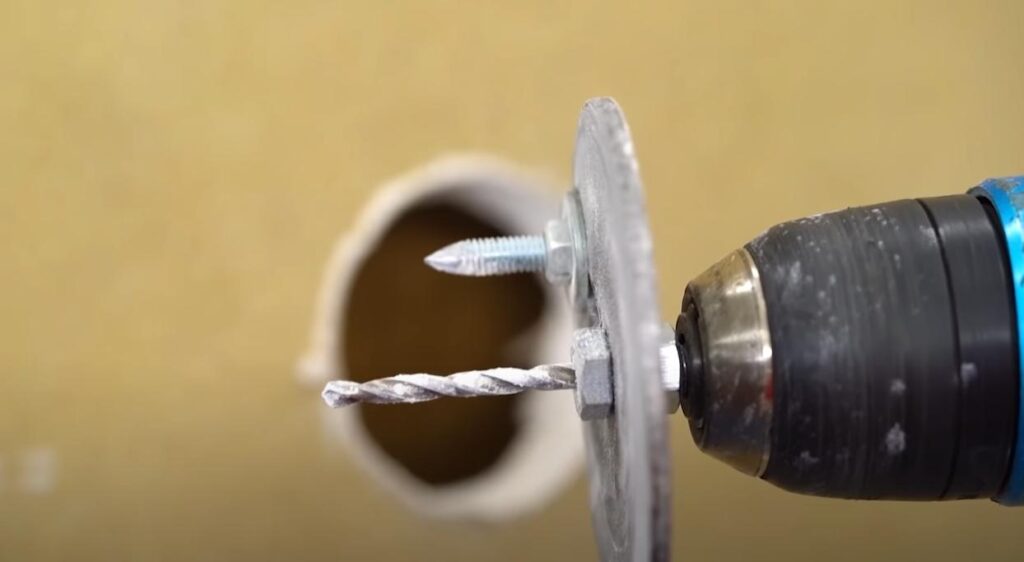

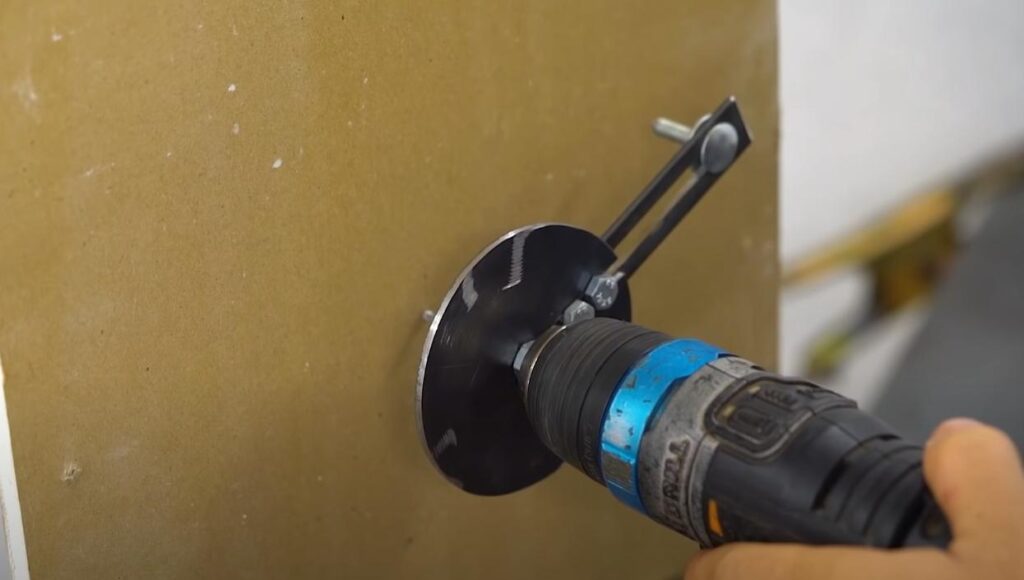

Устанавливаем «резец» на нужном расстоянии от центра диска и фиксируем гайкой. Болт зажимаем в патроне шуруповерта или дрели. Высверливаем отверстие в гипсокартоне.
В процессе работы желательно пользоваться защитными очками и респиратором — пыли образуется немало.
Если надо высверлить отверстие большего диаметра, чем диаметр диска, в этом случае используется удлинитель из металлической полосы.
Видео
Подробно о том, как своими руками сделать сверло-балеринку для гипсокартона, можно посмотреть ниже — в авторском видеоролике.
Как сделать регулируемое сверло из мебельного болта
В данном обзоре расскажем, как из мебельного болта сделать регулируемого сверло (балеринку) по дереву.
Первым делом необходимо отпилить от болта шляпку и резьбовую часть. Получившуюся шпильку затачиваем с одной из сторон на заточном станке или гриндере.
С помощью болгарки вырезаем часть шпильки, как показано на фото ниже. Дорабатываем заготовку на заточном станке и выполняем заточку.
Конец самодельного сверла нагреваем до красного цвета при помощи газовой горелки, после чего резко охлаждаем в воде. Таким образом, мы закалили рабочую часть сверла.
Рекомендуем также прочитать статью: как сделать простое приспособление для круговой разметки металлических или пластиковых труб.
Основные этапы работ
На следующем этапе приступаем к изготовлению регулируемой части сверла. Для этого нам потребуется перовое сверло по дереву.
Сначала срезаем край сверла под углом. После этого отрезаем заготовку нужного размера и формы. Прорезаем в ней паз, как показано на фото.
Далее нужно будет вырезать несколько пазов (друг напротив друга) на основном сверле: с одной стороны — для установки кусочка перового сверла, а с другой — под гайку.
Соединяем обе части самоделки вместе с помощью винта и гайки. Вы можете перемещать подвижную часть влево-вправо, в зависимости от того, какой диаметр отверстия нужен.
Вставляем самодельную балеринку в патрон сверлильного станка или электродрели (шуруповерта), и можно сверлить отверстия в дереве, фанере, ДСП или МДФ.
Видео
Подробно о том, как сделать регулируемое сверло из мебельного болта, можно посмотреть на видео. Этой идеей с нами поделился автор YouTube канала GreenSaw.
