8 способов как сделать металлический хомут своими руками

Для жесткого и надежного крепления круглых труб к стене или к какой-либо металлоконструкции чаще всего используются хомуты.

Эти крепежные элементы отлично справляются со своей задачей.

Но проблема заключается в том, что не всегда можно найти хомут подходящего размера (под конкретный диаметр трубы).

8 способов как сделать металлический хомут своими руками

В этом случае выход только один — сделать хомуты своими руками.

Это не так сложно, как может показаться на первый взгляд.

Как сделать металлический обжимной хомут для труб

Для изготовления хомутов нам потребуется простейший самодельный станочек.

Необходимые материалы:

  • листовой металл;
  • стальная полоса;
  • гаражная петля (шарнирная);
  • круглая труба.

Что касается инструментов, то для работы нам в обязательном порядке понадобится сварочный аппарат и болгарка.

Приступаем к работе

Сначала необходимо изготовить основание конструкции. Проще всего его вырезать из листового металла. Но если под рукой нет куска подходящего размера, то можно взять две металлических полоски, и сварить их вместе.

По центру основание привариваем часть гаражной петли.

8 способов как сделать металлический хомут своими руками

На следующем этапе из металлической полосы сгибаем кольцо, и с помощью УШМ вырезаем часть стенки. Привариваем получившуюся деталь к основанию, как показано на фото ниже.

8 способов как сделать металлический хомут своими руками

Если у вас нет возможности согнуть металлическую полосу, можно использовать круглую стальную трубу. Но она должна быть обязательно толстостенной.

Дальше привариваем к основанию упор для заготовки. Его можно изготовить из кусочка металлической полосы.

8 способов как сделать металлический хомут своими руками

В завершении останется только изготовить ручку-рычаг, при помощи которой будет выполняться сгибание заготовки. Берем кусок круглой трубы, привариваем к нему вторую часть гаражной петли и кусок круглого прутка.

8 способов как сделать металлический хомут своими руками

Основание приспособления нужно будет закрепить на рабочем столе, прикрутив на болты с гайками, или же приварить к стойке из трубы.

8 способов как сделать металлический хомут своими руками

Видео: хомуты металлические для труб

8 способов как сделать металлический хомут своими рукамиHow To Make Clamp For Round Pipe || How To Make Sadle Clamp || Clamp Making Jig

Самодельный металлический хомут для крепления труб

Чтобы закрепить трубу к стене, используются специальные крепежные элементы, которые называются хомутами.

В сегодняшней статье расскажем, как изготовить хомуты для труб своими руками. В качестве основного материала будем использовать металлическую полосу.

Поскольку трубы бывают круглыми и квадратными, то рассмотрим несколько вариантов хомутов — для каждого вида трубы.

Своим личным опытом изготовления самодельных крепежных хомутов поделился с нами автор YouTube канала Fab2Ku.

Основные этапы работ

Первым делом необходимо будет изготовить простейший кондуктор для изготовления хомутов.

Чтобы сделать такое приспособление, нам потребуются два уголка (отрезки одинаковой длины) и массивное основание — в данном случае это кусок ж/д рельса.

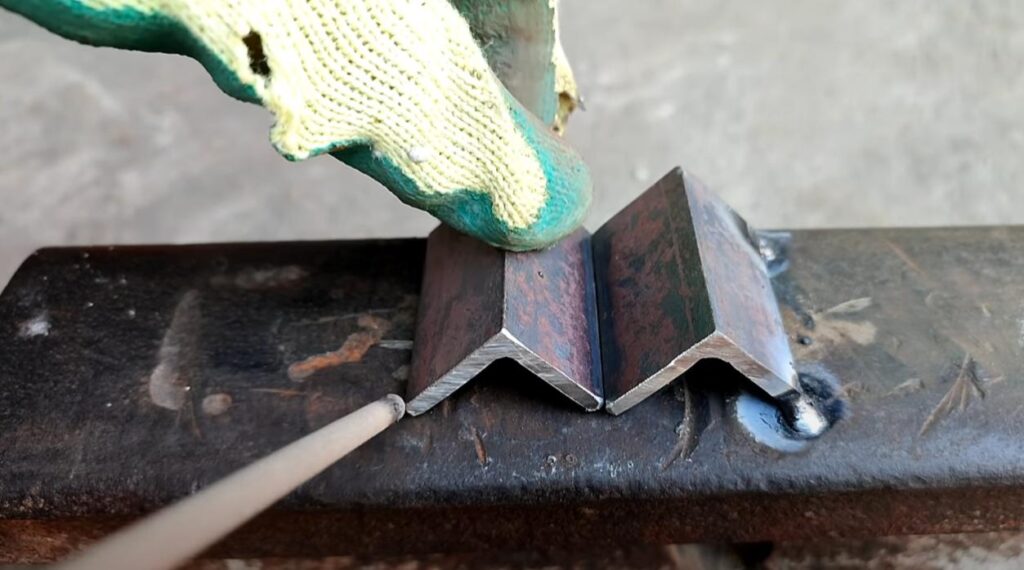

Привариваем два отрезка металлического уголка к основанию, установив их впритык друг к другу, как показано на фото ниже.

8 способов как сделать металлический хомут своими руками

Самодельное приспособление готово. Теперь можно приступать непосредственно к изготовлению крепежных хомутов для труб.

Отрезаем кусок металлической полосы подходящей длины (будет зависеть от размера крепежного хомута).

Устанавливаем его между уголками и с помощью долота и кувалды сгибаем края под углом 90 градусов.

8 способов как сделать металлический хомут своими руками

Далее укладываем заготовку «ножками» вниз, по центру кладем кусок стального круглого прутка и ударяем несколько раз. Окончательную форму придаем уже на кондукторе.

8 способов как сделать металлический хомут своими руками

8 способов как сделать металлический хомут своими руками

8 способов как сделать металлический хомут своими руками

Сделать хомут для квадратной трубы еще проще.

Отрезаем заготовку из полосы. Сгибаем края под 90 градусов. А потом каждый край сгибаем еще раз под прямым углом.

В завершении останется только просверлить в самодельных хомутах отверстия под саморезы. Как видите — ничего сложного.

Видео

Подробно о том, как своими руками сделать хомуты для круглых и квадратных труб, можно посмотреть в авторском видеоролике ниже.

8 способов как сделать металлический хомут своими рукамиHandmade Clamp Making Tool / Simple Jig For Round Pipe Clamp Making / Diy Tool For Clamp

Как сделать хомуты для труб из листового металла

В процессе строительства или ремонтных работ часто требуются металлические крепежные хомуты, чтобы закрепить трубы и иные коммуникации на стене или потолке.

Чтобы не бегать каждый раз по магазинам, когда потребуется хомут определенной формы и размера, советуем сделать станок, чтобы «штамповать» их самостоятельно.

8 способов как сделать металлический хомут своими руками

Своим личным опытом сборки станка поделился с нами автор YouTube канала Fab2Ku. Рекомендуем взять эту идею себе на заметку.

Необходимые материалы:

  • листовой металл;
  • строительный уголок;
  • полоса металла;
  • стальной пруток;
  • длинный болт с гайкой.

Обратите внимание: при помощи простого самодельного приспособления можно изготавливать хомуты из тонколистового металла разного размера, причем как для круглых, так и для профильных труб из металла или пластика.

Основные этапы работ

Первым делом нам потребуется длинный болт. Обтачиваем конец болта с помощью болгарки до нужного диаметра.

8 способов как сделать металлический хомут своими руками

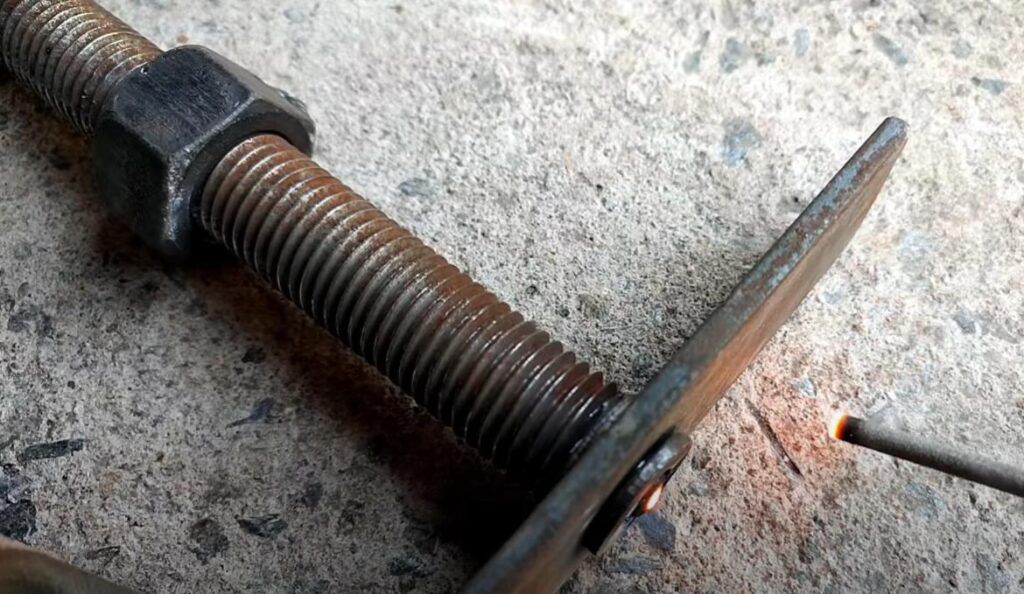

Надеваем на него шайбу, потом полосу металла с отверстием по центру и еще одну шайбу — ее надо приварить к торцу болта.

8 способов как сделать металлический хомут своими руками

Металлическая полоса будет выполнять функцию прижима. Толщина полосы должна быть не менее 3 мм.

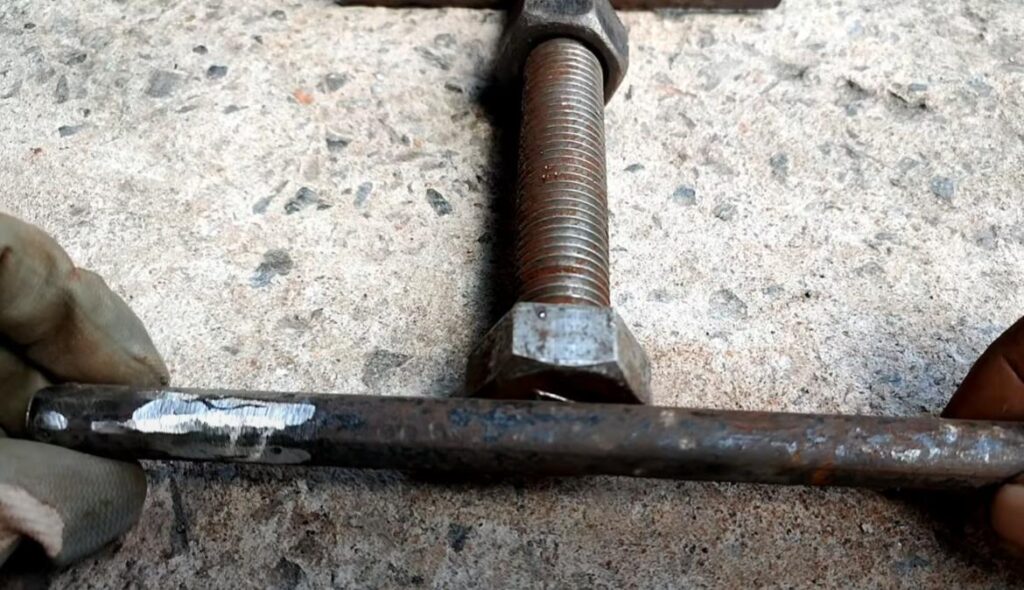

После этого к головке болта нужно приварить кусок круглого стального прутка, который будет выполнять функцию воротка.

8 способов как сделать металлический хомут своими руками

В качестве основания самодельного станка выступает металлическая пластина, вырезанная из листового металла толщиной 3-4 мм.

8 способов как сделать металлический хомут своими руками

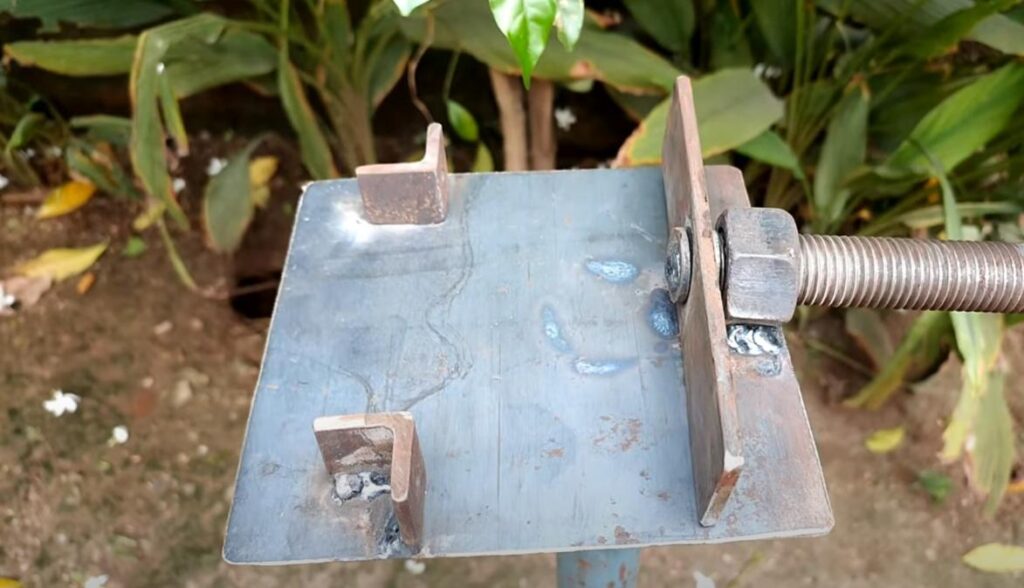

Привариваем к основанию два отрезка строительного уголка, которые будут выступать в качестве упоров.

На следующем этапе необходимо будет приварить к основанию направляющую гайку для ходового винта (болта) с прижимом.

8 способов как сделать металлический хомут своими руками

Основание станка привариваем к стойке, в качестве которой выступает кусок круглой трубы, закопанный или забетонированный в землю.

8 способов как сделать металлический хомут своими руками

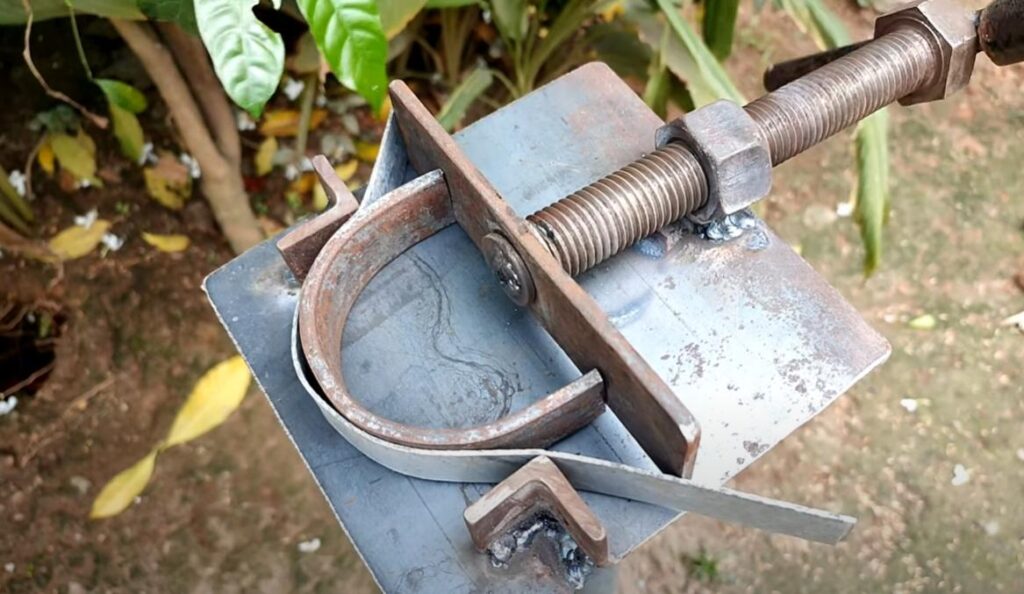

Используя различные шаблоны, можно изготавливать хомуты разного размера и разной формы (для труб круглого, квадратного или прямоугольного сечения).

8 способов как сделать металлический хомут своими руками

8 способов как сделать металлический хомут своими руками

8 способов как сделать металлический хомут своими руками

Видео: хомуты для крепления труб металлические стальные

Подробно о том, как сделать приспособление для изготовления крепежных хомутов из листового металла, можно посмотреть в авторском видеоролике ниже.

8 способов как сделать металлический хомут своими рукамиSimple ideas For PVC Pipe Clamp Making / Clamp Making Tool

Изготовление хомутов с помощью гибочного станка

Изготовить крепежные хомуты можно своими руками в домашних условиях, используя самодельный гибочный станок.

Собрать самоделку можно из подручных материалов — в основном это болты и гайки. Потребуются и некоторые другие материалы:

  • металлическая пластина;
  • круглая труба из металла;
  • подшипники.

Первым делом автор отрезает металлическую пластину, и приваривает к ней болт.

8 способов как сделать металлический хомут своими руками

В верхней части болта (в ножке) с помощью болгарки или напильником нужно сделать паз. К пластине привариваем гайку.

8 способов как сделать металлический хомут своими руками

Советуем прочитать: как сделать своими руками съемник подшипников.

Отрезаем резьбовую шпильку подходящей длины, и привариваем к ней гайку. Эта шпилька будет вкручиваться в гайку, приваренную к металлической пластине.

8 способов как сделать металлический хомут своими руками

Основные этапы работ

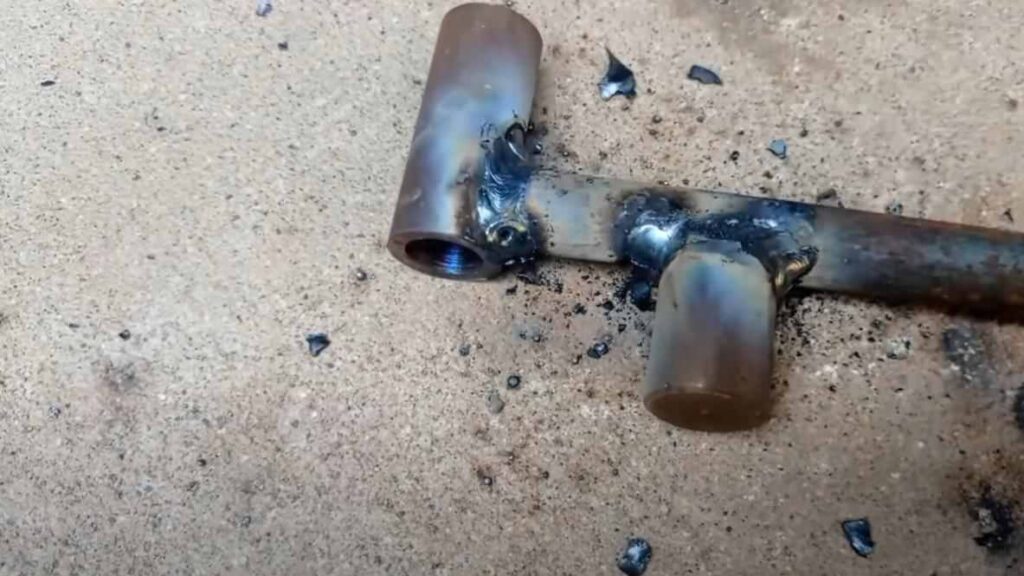

На следующем этапе необходимо будет изготовить ручку-рычаг. Отрезаем кусок круглой трубы, и привариваем к ней гайку. Отступаем примерно 2-3 см, и привариваем болт.

8 способов как сделать металлический хомут своими руками

На приваренный болт надеваем подшипники, фиксируем их гайкой.

8 способов как сделать металлический хомут своими руками

Затем приступаем к сборке приспособления. На болт, приваренный к металлической пластине (основанию) накручиваем ручку.

8 способов как сделать металлический хомут своими руками

Шпильку с гайкой вкручиваем в гайку, приваренную к основанию. В гайку вкручиваем прижимной болт (на фото ниже вы можете посмотреть все элементы конструкции).

8 способов как сделать металлический хомут своими руками

На последнем этапе останется только отрезать кусок круглой трубы, и надеваем его на болт, который приварен к основанию. Самоделка готова — можно приступать к работе.

8 способов как сделать металлический хомут своими руками

Видео

Пошаговый процесс изготовления гибочного станка смотрите на видео ниже. Идеей поделился автор YouTube канала ideas corner.

8 способов как сделать металлический хомут своими рукамиAMAZING Craft ideas & Cool DIY

Крепежные хомуты для круглых и профильных труб

Для крепления труб к стене используются металлические хомуты. Конечно, их можно купить в магазине, и вроде бы нет смысла поднимать эту тему. Но иногда проще, быстрее и дешевле изготовить хомуты самостоятельно.

Например, это актуально если вы проживаете за чертой города или в ближайшем магазине не оказалось хомутов требуемого размера.

Чтобы сделать хомуты, нам потребуется самодельное приспособление. В сегодняшней статье рассмотрим процесс его изготовления. Идеей поделился автор YouTube канала Fab2Ku.

Необходимые материалы:

  • кусок ж/д рельса;
  • пластина металла;
  • стальной кругляк.

Железнодорожный рельс в данном случае используется в качестве основания. Понятно, что достать его не всегда представляется возможным. Поэтому в качестве основания вы можете использовать то, что найдете у себя в мастерской.

Процесс изготовления приспособления

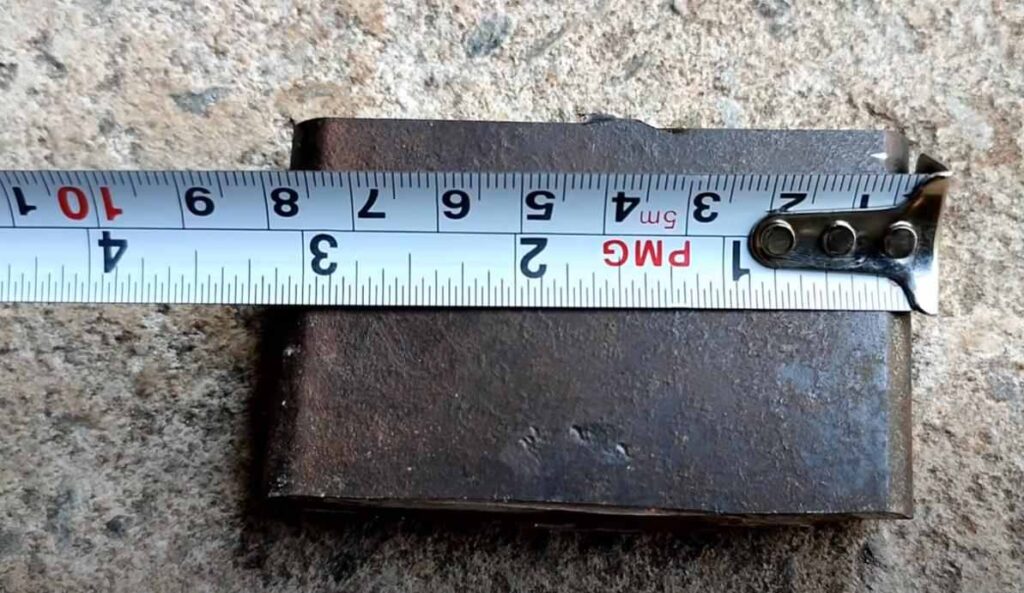

Для начала нам потребуется отрезать пластину из металла толщиной 12-14 мм (чем толще она будет, тем лучше). Размеры заготовки: 80х60 мм.

8 способов как сделать металлический хомут своими руками

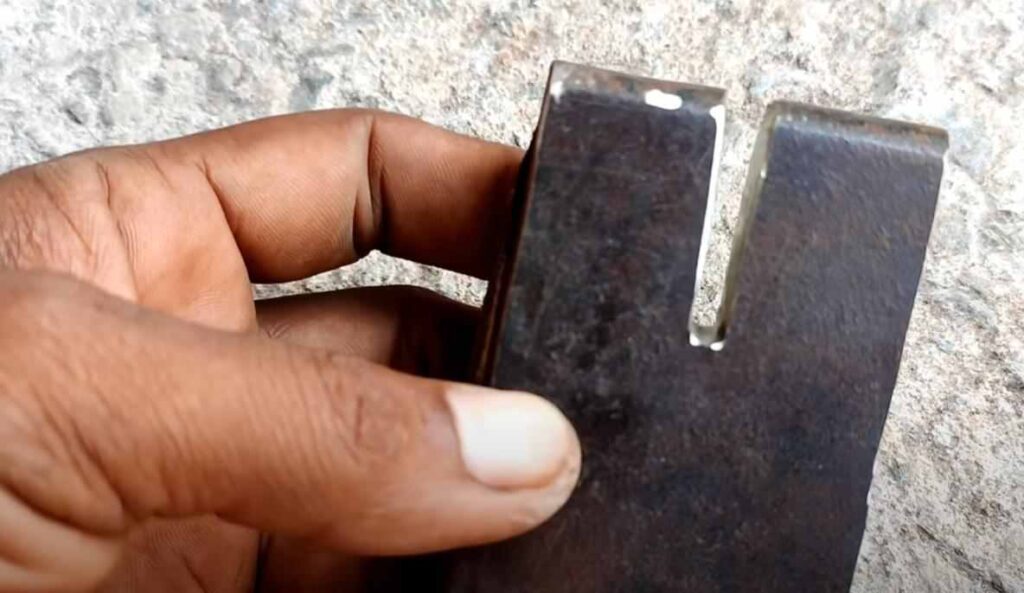

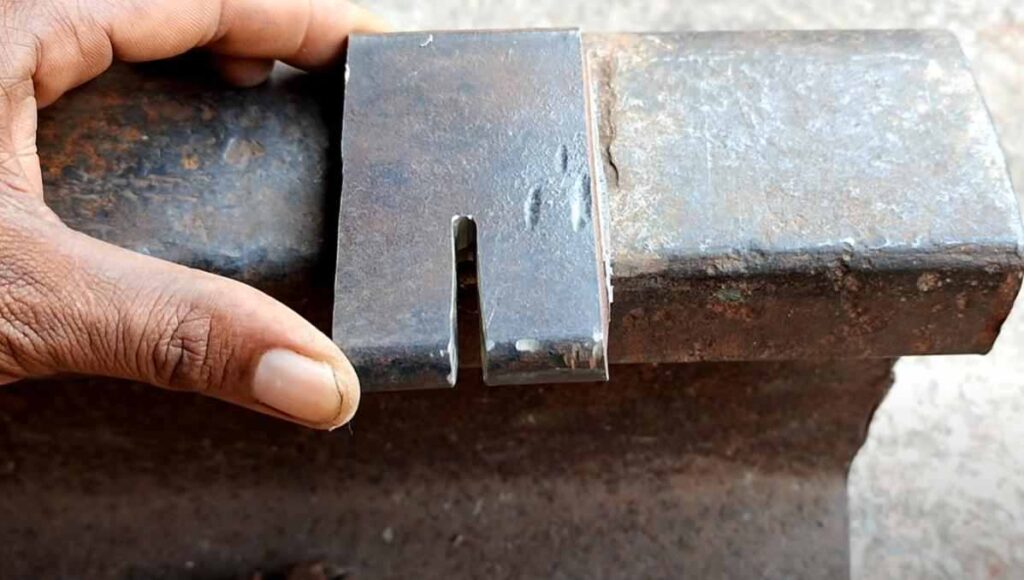

В заготовке с помощью болгарки прорезаем продольный паз примерно до середины.

8 способов как сделать металлический хомут своими руками

После этого устанавливаем пластину сверху основания и привариваем ее. Сварные швы зачищаем при помощи болгарки. Одна часть самодельного приспособления готова.

8 способов как сделать металлический хомут своими руками

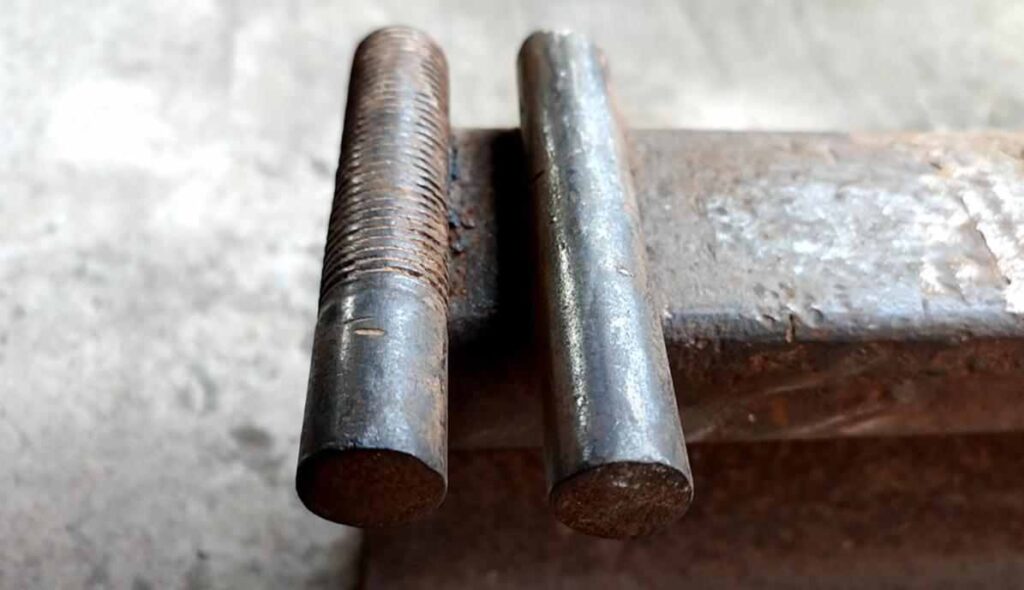

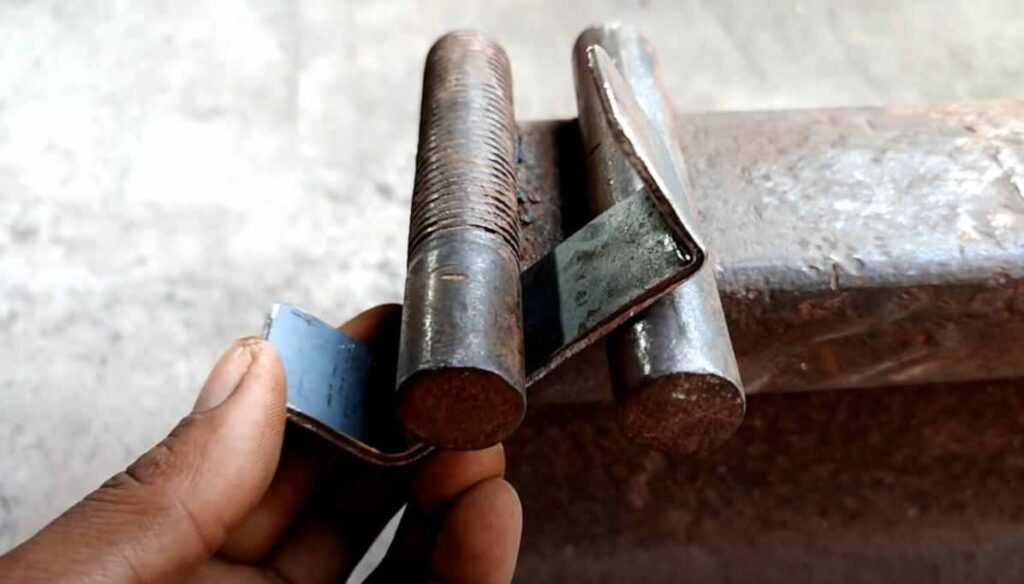

Чтобы сделать вторую, нам потребуется два отрезка круглого прутка. Отрезаем заготовки одинаковой длины, и привариваем их на другом конце основания, установив параллельно друг другу на некотором расстоянии.

8 способов как сделать металлический хомут своими руками

Как сделать хомуты для труб

Первым делом нарезаем полосы металла подходящей длины — в зависимости от размера хомута. Делаем разметку на заготовках.

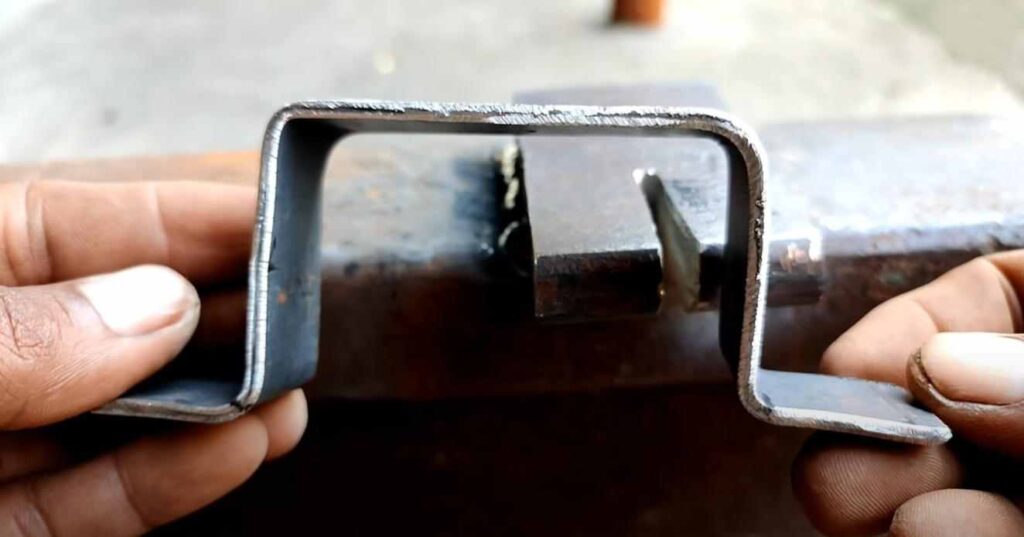

На той стороне, где приварена толстая пластина, можно изготовить как хомуты для профильных труб, так и заготовки для круглых хомутов.

8 способов как сделать металлический хомут своими руками

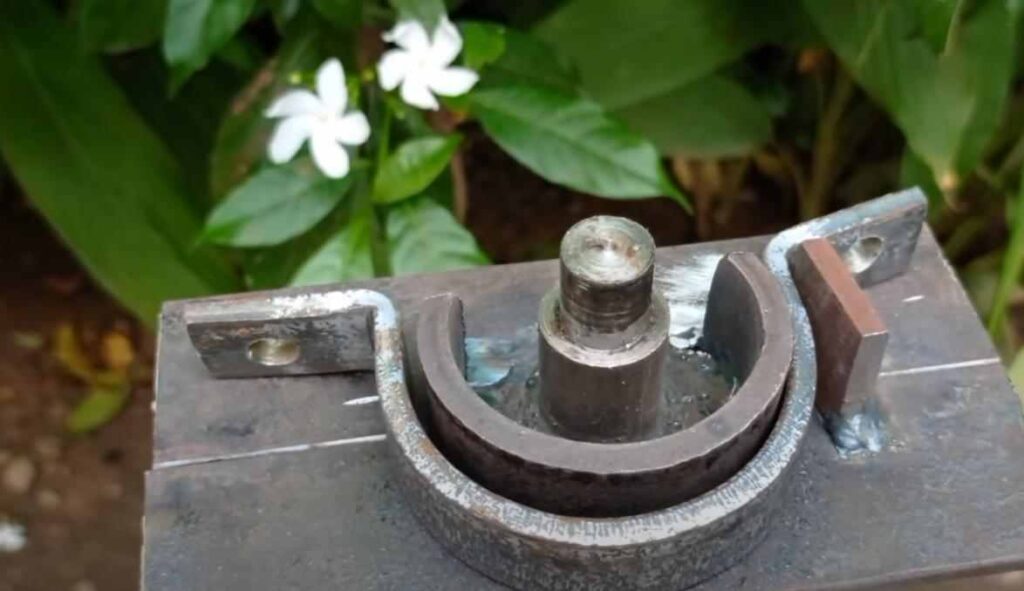

Круглые хомуты изготавливаются уже на второй части приспособления. В первом и во втором случае нам потребуется кувалдочка средних размеров.

8 способов как сделать металлический хомут своими руками

8 способов как сделать металлический хомут своими руками

Видео

8 способов как сделать металлический хомут своими рукамиManual Pipe Clamp Making Tool / Simple ideas To Round Pipe Clamp Making / Make A Pipe Clamp

Хомуты металлические стальные своими руками

Автор YouTube канала khám phá và sáng tạo показывает, как изготовить своими руками станок для изготовления металлических хомутов.

Первым делом автор изготавливает корпус для подшипников. Для этого он отрезает кусок круглой трубы, и разрезает его.

В него нужно запрессовать подшипники, и затем завариваем шов. К корпусу привариваем полосу металла.

8 способов как сделать металлический хомут своими руками

8 способов как сделать металлический хомут своими руками

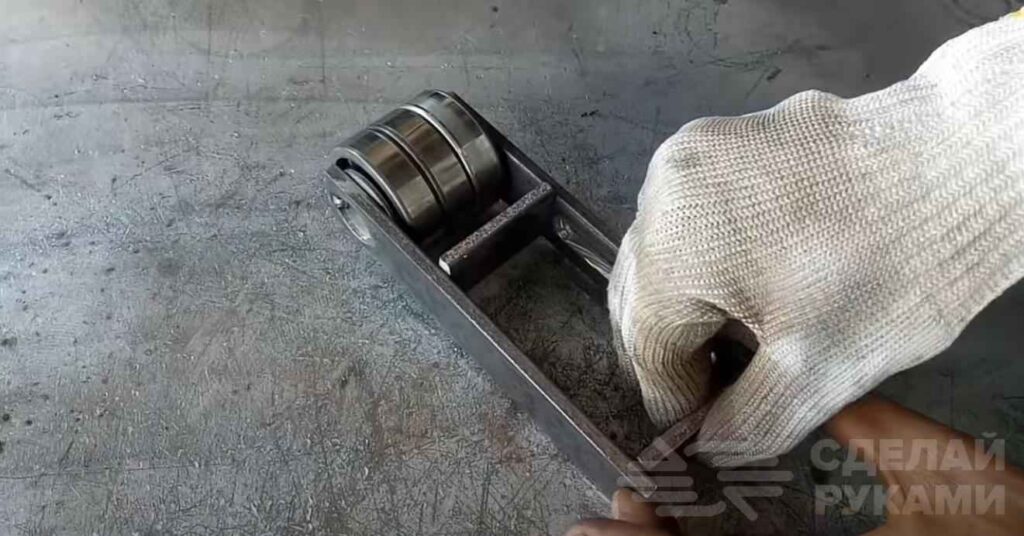

Далее из металлической полосы и подшипников мастер изготавливает прижимной упор.

8 способов как сделать металлический хомут своими руками

Рекомендуем прочитать статью: как сделать настольный сверлильный станок из шуруповерта.

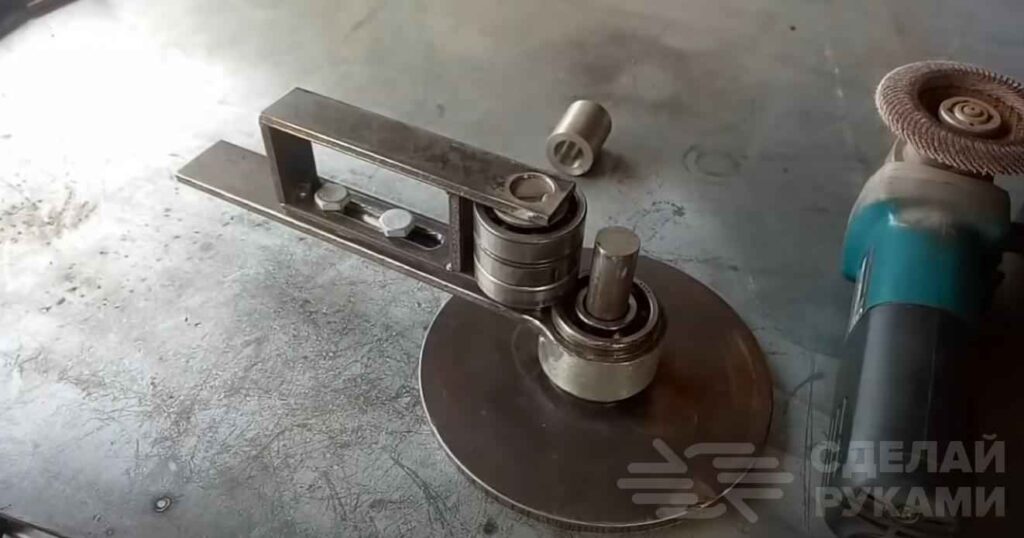

Прижимной упор крепится к ручке гибочного станка при помощи двух болтов. В креплении упора необходимо вырезать паз для возможности регулировки.

8 способов как сделать металлический хомут своими руками

Основные этапы работ

В качестве основания самоделки используется металлический диск. По центру диска сверлим отверстие, и вставляем стальной кругляк, на который надеваем ручку с прижимным упором.

8 способов как сделать металлический хомут своими руками

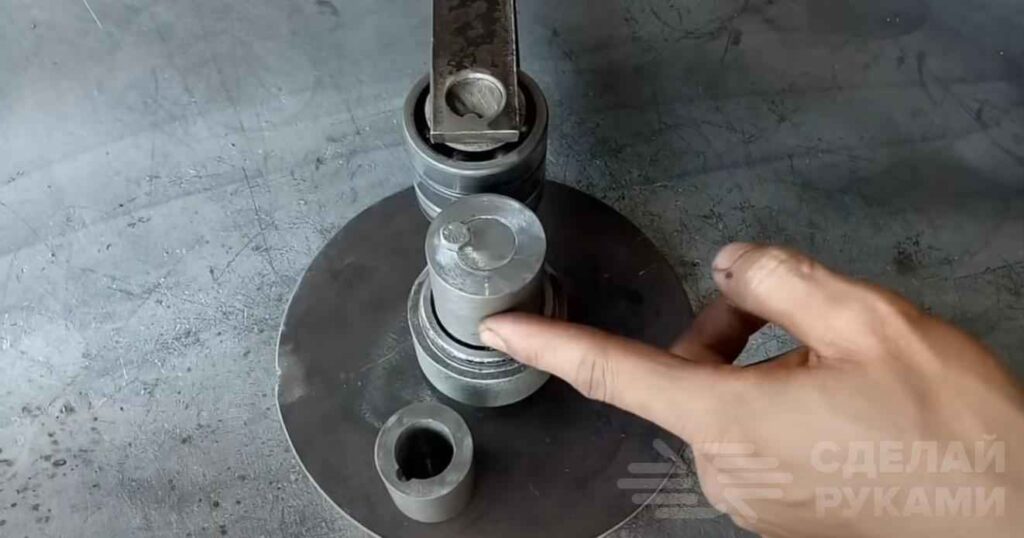

На стальной кругляк будут надеваться насадки из толстостенной трубы — для изготовления хомутов разного диаметра.

8 способов как сделать металлический хомут своими руками

К основанию станка автор приваривает кусок металла, а к нему — направляющую втулку, сваренную из трех гаек. Или можно использовать кусок круглой трубы с резьбой. Вкручиваем в направляющую втулку прижимной винт.

8 способов как сделать металлический хомут своими руками

К ручке гибочного станка автор приваривает удлинитель из стальной круглой трубы.

8 способов как сделать металлический хомут своими руками

На последнем этапе к нижней части основания самоделки нужно будет приварить кусок уголка или профильной трубы, чтобы можно было зажать станок в слесарных тисках.

Зачищаем сварные швы болгаркой с лепестковым кругом, и красим самоделку. Фиксируем станок в тисках, и можно приступать к работе.

Видео: как сделать большие металлические хомуты

Процесс сборки станка для изготовления металлических хомутов можно посмотреть на видео ниже.

8 способов как сделать металлический хомут своими рукамиHướng dẫn làm vam uốn sắt đơn giản nhưng rất hiệu quả

Хомуты металлические обжимные для труб

Автор YouTube канала Mr Novruz покажет, как изготовить своими руками приспособление для изготовления хомутов из металла.

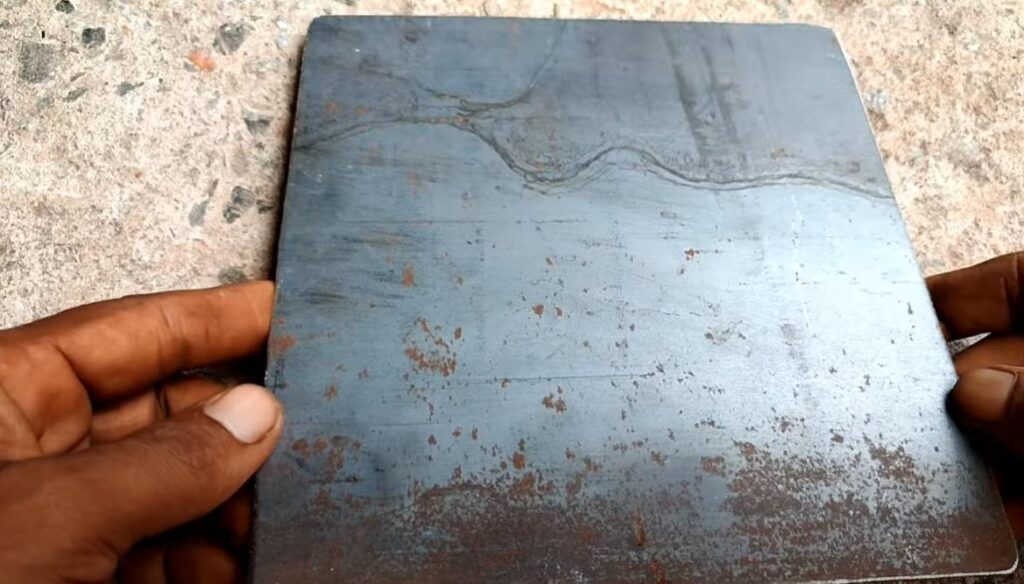

В качестве основания самоделки выступает металлическая пластина. Делаем разметку, и с помощью болтового крепежа прикручиваем к основанию две подвижных губки матрицы.

8 способов как сделать металлический хомут своими руками

После этого необходимо будет изготовить прижимной ролик (пуансон). Ролик крепится к подвижной части (ползуну).

8 способов как сделать металлический хомут своими руками

Возможно, вас также заинтересует, как собрать своими руками простой мини-станок для изготовления деревянных шкантов

С другой стороны подвижной части устанавливается ходовой винт, изготовленный из куска шпильки. Для перемещения ползуна в основании вырезается паз.

8 способов как сделать металлический хомут своими руками

На краю основания надо будет приварить направляющую втулку для ходового винта.

8 способов как сделать металлический хомут своими руками

По бокам подвижных губок матрицы привариваются кусочки шпильки — ограничители хода губок (чтобы они не раскрывались больше, чем нужно).

Сборка приспособления

На следующем этапе отрезаем два куска уголка, и привариваем их к основанию самоделки. Они будут выступать в роли опорных ножек.

После этого необходимо будет изготовить и установить упорный блок с двумя пружинками. Крепится он к основанию позади матрицы с помощью болта с гайкой.

8 способов как сделать металлический хомут своими руками

Для изготовления хомутов мастер использует заготовку из полосы металла. Устанавливаем ее между прижимным роликом (пуансоном) и подвижными губками.

Вращением ходового винта вдавливаем заготовку в матрицу, и получаем готовый хомут (потом останется только просверлить в нем отверстия под болты).

8 способов как сделать металлический хомут своими руками

Видео

Подробно о том, как сделать приспособление для изготовления хомутов, можно увидеть в видеоролике ниже.

8 способов как сделать металлический хомут своими рукамиDIY CRAFT IDEAS SCREW PRESS EASY CRAFT IDEAS 2020

Как сделать металлические хомуты с помощью кондуктора

Иногда в процессе работы в мастерской, гараже или на даче требуется металлический крепежный хомут, чтобы закрепить, например, какую-нибудь деталь. Но что делать, если подходящего хомута под рукой нет?

8 способов как сделать металлический хомут своими руками

В этом случае можно изготовить хомут самостоятельно. Но сначала необходимо сделать простое приспособление, при помощи которого можно будет придать металлической заготовке нужную форму.

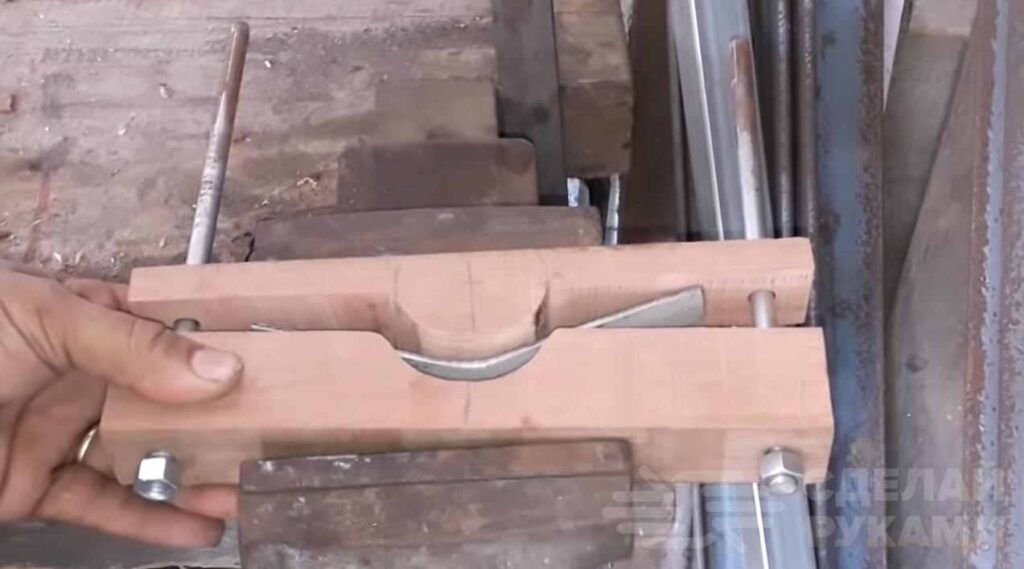

Для этого потребуется небольшой деревянный брусок и две шпильки с гайками. Вместо шпилек можно использовать длинные болты.

8 способов как сделать металлический хомут своими руками

Основные этапы работ

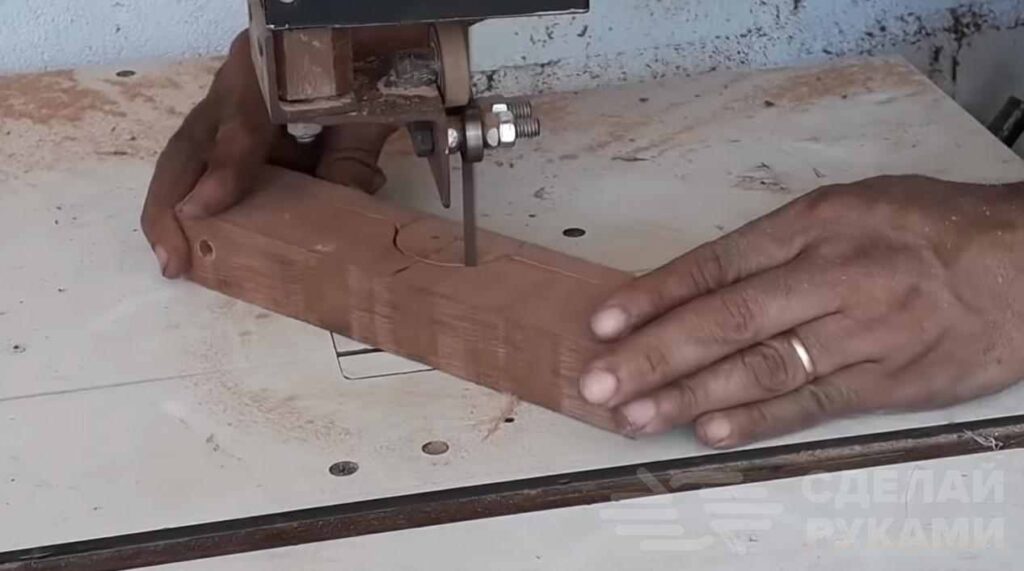

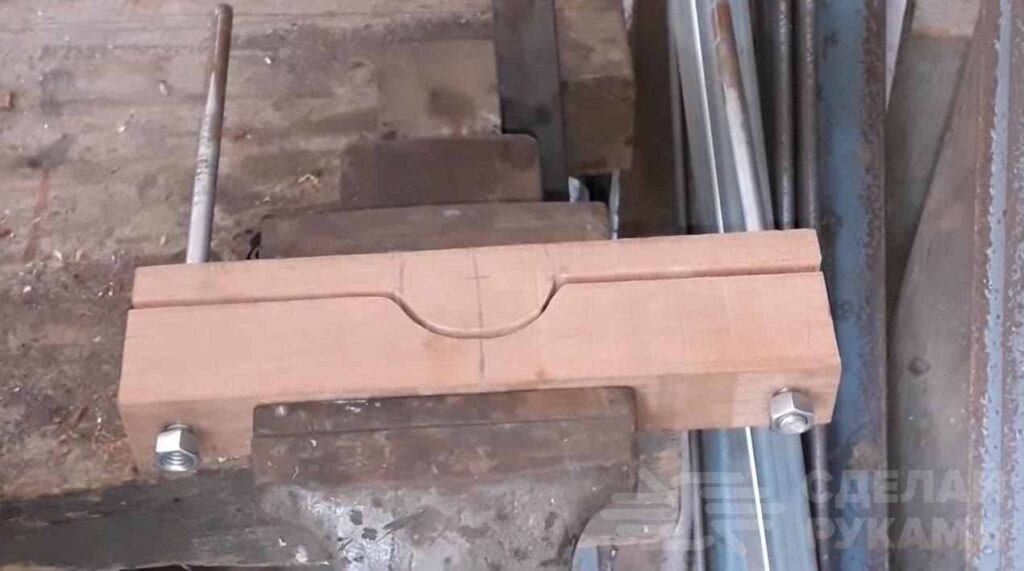

На деревянном бруске автор делает разметку, после чего вырезает на ленточной пиле две заготовки (матрицу и пуансон). Их нужно будет отшлифовать на гриндере или обычной ручной шлифовкой.

8 способов как сделать металлический хомут своими руками

Потом по краям двух заготовок нужно будет просверлить по одному отверстию для шпилек. Вставляем в отверстия болты или шпильки, и самодельное приспособление готово.

Чтобы сделать хомут, необходимо положить между двумя частями приспособления (матрицей и пуансоном) полосу металла, немного выгнув ее, а потом фиксируем приспособу в тисках и сжимаем.

8 способов как сделать металлический хомут своими руками

В результате получаем крепежный хомут нужной формы.

Видео

Подробно о том, как сделать своими руками простое приспособление для изготовления хомутов из металла, вы можете посмотреть в видеоролике на сайте.

8 способов как сделать металлический хомут своими рукамиBRILHANTE solução caseira ajudará uns e outros não

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Как сделать быстросъемное соединение для деревянных заготовок
Как установить мебельные петли своими руками с помощью самодельного кондуктора
