Как сделать мотособаку из мотоблока схема и чертежи

Мотособака своими руками — это миф

Исправления в процессе доводки мотобуксировщика до ума накладываются друг на друга, и ты ковыряешься, доделываешь свои косяки. Проходит сезон, то есть через 2 года, потратив сто тысяч на свои разработки, ты выползаешь, едешь, тебя все обгоняют. Ты не чувствуешь кайфа, потому что, во-первых, твой буксировщик будет выглядеть убого, потому что, чтобы он выглядел красиво, нужно вложить деньги. Чтобы он хорошо ехал, нужно его хорошо настроить.

Человек, который это все понимает, который прикидывает, который смотрит наперед, просчитывает свою жизнь на пару шагов, сразу поймет, что это гиблое дело.

Покупая новый мотобуксировщик, ты получаешь готовую конструкцию, настроенную, сделанную от и до, которую проверили, которую сделал конструктор, а не дядя Вася в гараже спроектировал.

Что такое мотобуксировщик – описание и назначение

Под мотособакой понимают мини-снегоход (мини-снегоболотоход) с двигателем. Данное транспортное средство представляет собой сцепку из гусеничного буксировщика с санями либо санями-волокушами. Водитель мотособаки садится в сани, туда же кладут любой груз. У некоторых моделей «собаки» есть специальная грузовая площадка на тягаче. Мощность двигателя обычно составляет от 6 л. с. до 13 л. с., скорость равна 30-40 км/час. Тормоз у мотособаки отсутствует, о чем всегда надо помнить водителю.

Мотобуксировщики популярны среди рыбаков, охотников. Также их можно применять в сельском и лесном хозяйстве для перевозки небольших грузов. В отличие от колесной техники, лыжи на санях мотособаки позволяют передвигаться даже по рыхлому снегу, зимнему бездорожью, чем транспортное средство напоминает снегоход. Разница лишь в расположении водителя: они сидит вне платформы с мотором, что уменьшает вес мотособаки, увеличивает проходимость. Также плюсами в сравнении со снегоходом являются простота конструкции, более низкая цена.

На мотособаках можно передвигаться по замерзшей поверхности водоема – озера, реки. Они идеальны для любителей подледной ловли и были разработаны специально для них. Машину легко перевезти в автомобиле, используя чехол, выгрузить на берегу, после применять по назначению. На мотособаке возможно перевозить грузы по пересеченной местности, изобилующей спусками, подъемами. Используют технику для поездок летом, весной, осенью по болотистым полянам, лесным дорожкам.

Почему стоит изготовить мотособаку – причины

И покупная техника, и самоделка отличаются неприхотливостью, компактностью, не требуют много места для перевозки, хранения. Но некоторые охотники предпочитают делать мотособаки самостоятельно, из подручных средств. Основная причина – экономичность: самодельный вариант обойдется на порядок дешевле. Не более стоимости самого простого буксировщика из Китая можно соорудить также надежный, прочный буксировщик-толкач.

У многих моделей мотособак, особенно китайской сборки, есть масса недочетов в конструкции. Например, гусеница может часто забиваться снегом, что связано с промахами разработчиков. Прочие возможные проблемы – вставание мотособаки на дыбы, зарывание в слишком глубоком снегу, забрасывание снега в сани. Всех этих неприятностей можно избежать, если делать транспортное средство самому.

При переднем расположении мотора мотособаки, которое практически всегда планируется в самодельных моделях, работа машины будет намного эффективнее. Вот очевидные плюсы:

• экономия топлива и общее удешевление конструкции;
• более высокая скорость движения;
• возможность сделать дополнительные отсеки для снастей.

Оборудование отличается компактностью, неприхотливостью и не предполагает необходимости наличия отдельного помещения для хранения. Если вы изготовите такой мотобуксировщик самостоятельно, то он будет способен облегчить вам жизнь, это особенно касается рыболовов и охотников, а также любителей активного зимнего отдыха. Собрать данный прибор можно из подручных средств, этот подход окажется рентабельнее по сравнению с приобретением модели заводской сборки.

Оборудование отличается компактностью, неприхотливостью и не предполагает необходимости наличия отдельного помещения для хранения. Если вы изготовите такой мотобуксировщик самостоятельно, то он будет способен облегчить вам жизнь, это особенно касается рыболовов и охотников, а также любителей активного зимнего отдыха. Собрать данный прибор можно из подручных средств, этот подход окажется рентабельнее по сравнению с приобретением модели заводской сборки.

Что такое мотособака для мотоблока

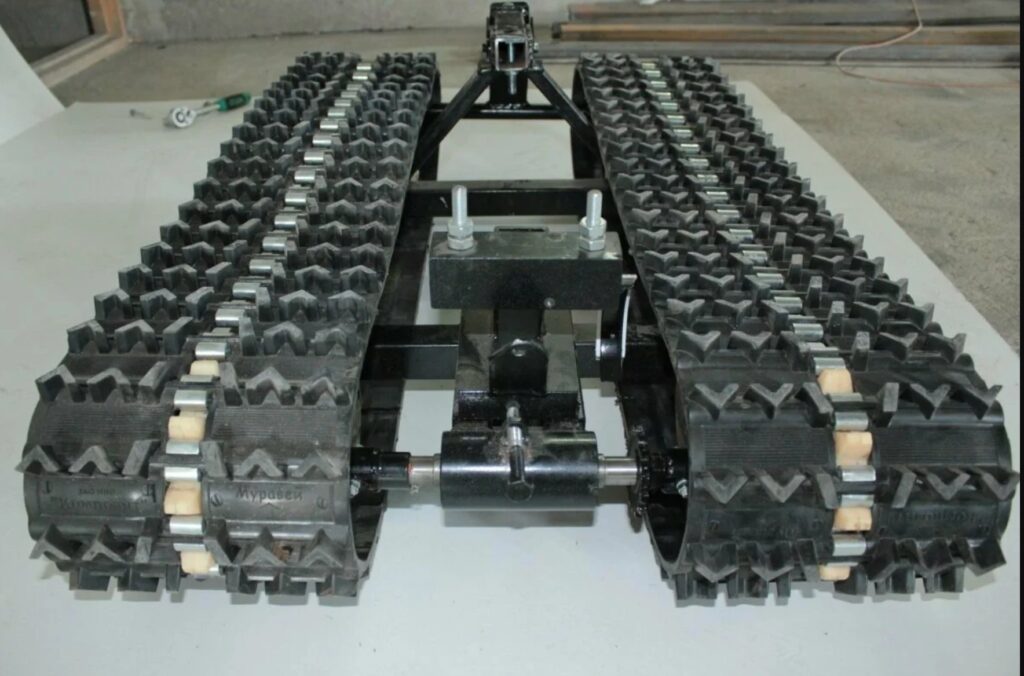

Гусеничная приставка представлена модулем, на котором располагается сиденье для человека и место для установки мотоблока. Вместо стандартных колес мотоблок устанавливается на гусеницы.

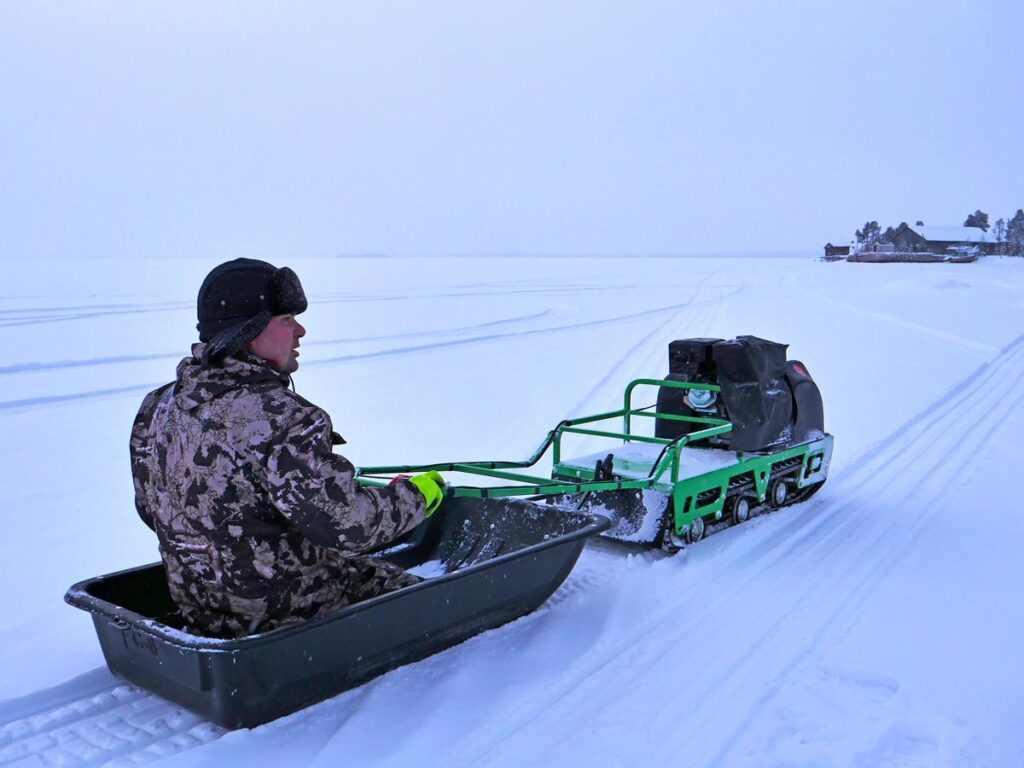

Управлять мотособакой можно сидя на прицепе либо стоя на санях. Заводится и останавливается мотобуксировщик путем нажатия рычага газа или сцепления, которые находятся на руле мотоблока. Повороты задавать, удерживаться можно при помощи руля.

Мотобуксировщик легко разбирается, без труда располагается в багажнике легкового автомобиля либо в гараже. Сделать аппарат также легко, как и разбирать.

Продолжительность сборки мотособаки не превышает 15 минут. Не требует особого ухода, прост в использовании.

В Российской Федерации запустили производство мотособак для мотоблоков. Приобретя мотокультиватор и гусеницы, можно сделать надежное приспособление в домашних условиях. Снегоходная приставка поможет охотникам, рыбакам в зимнее время проезжать через непроходимые места. Мотособака вытягивает до 2 лыжных прицепов, стандартных саней весом до 150 кг.

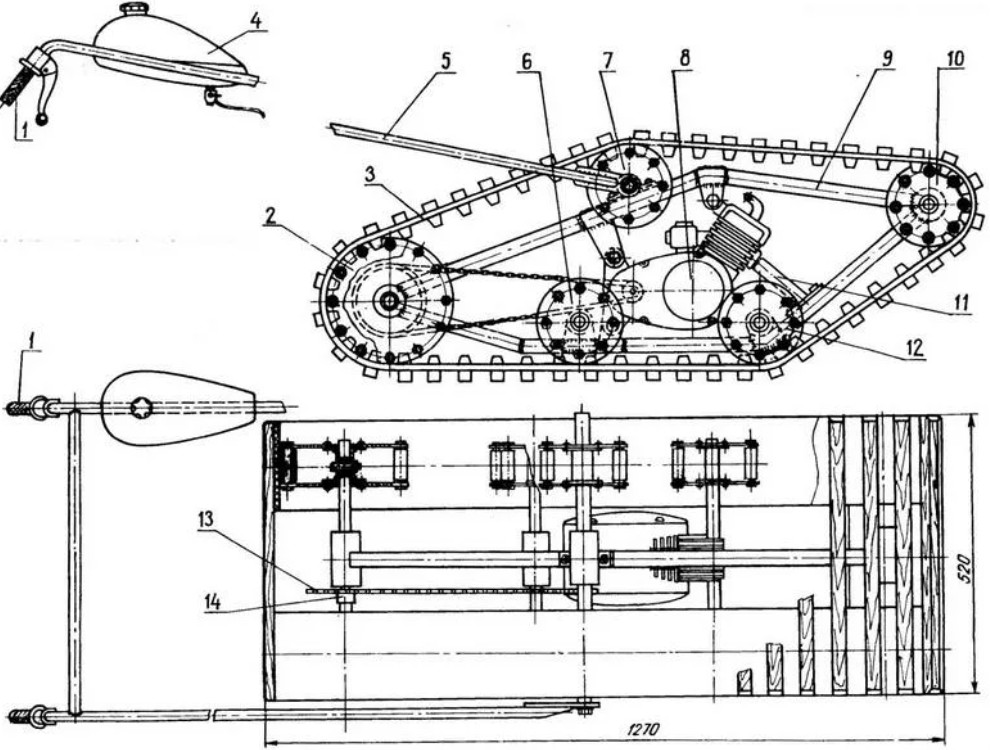

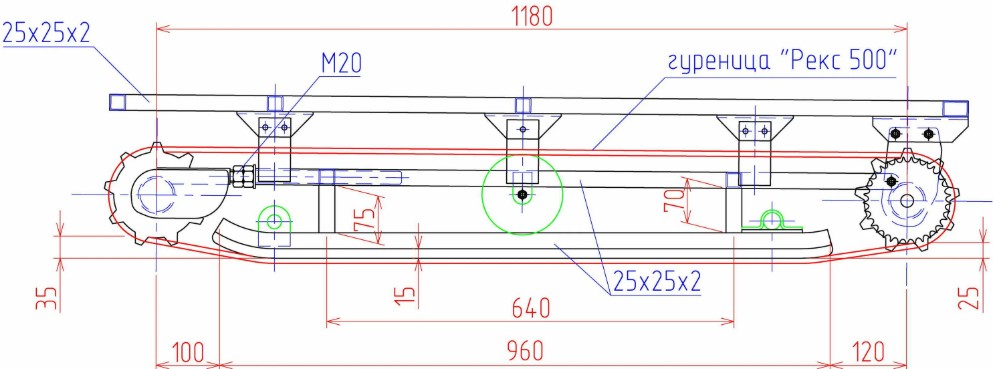

Чертежи мотособаки





1-передние ведомые колеса

2-траки-грунтозацепы (березовые рейки 35?75-1260 мм)

3-резьбовые шпильки М8х170 мм c гайками

4-верхняя часть рамы (стальная труба 30?2 мм)

5-передний узел подвecки двигателя (стальная полоса толщиной 2,5 мм)

6-гребень (стальная полоса толщиной 3 мм)

7-усиливающий элемент (стальной лист толщиной 2,5 мм)

8-стойка (стальная труба 30?2 мм)

9-вилка (стальная труба диам. 22?2,5 мм)

10-топливный бак (полиэтиленовая канистра емкостью 2,5 л)

11-органы управления гусеничным блоком (слева: ручка сцепления и переключатель коробки передач, справа- ручка таза»)

12-руль (от мопеда любой марки)

13- опора топливного бака (стальная полоса толщиной 2 мм)

14-топливный кран с отстойником (от любого мопеда)

15-топливопровод

16-втулка ведущего валa

18-втулка (отpeзок резинового шланга)

19-внешняя щека колеса (дюралюминиевый лист толщиной 3 мм)

21-шайбы вилки

22-шплинт

23-ведущий вал (стальная труба диам 30?2,5 мм)

24-фланец (стальной лист толщиной 3 мм)

25-штифт (стальной пруток диам 10 мм)

26-внутренняя щека колеса (дюралюминиевый лист толщиной 3 мм)

27-заднее ведущее колесо

28-тросы системы управления

29-цепь привода гусеницы

30-задний узел крепления двигателя (стальной лист толщиной 2,5 мм)

31-двигатель типа В-50

32-глушитель (тонкостенная стальная цилиндрическая емкость 0130 мм с отверстиями диам 20 мм)

33-нижняя часть рамы (стальная труба 30?2 мм)

34-втулка переднего ведомого вала

35-болты М8х55 мм c гайками

36,40- втулки

37-подшипник

38-переходник

39-втулка

41-втулка

42-ведущая цепная звездочка

43- резинотканевая лента (толщина 6 мм, ширина 220 мм).

Перед тем как приступить к сборке техники, нужно приобрести правильно подобранные подшипники для опоры. Именно под них придется вытачивать втулки. Надежной основной конструкцией может отлично послужить самостоятельно сваренная рама, сделанная из нескольких труб для водопровода, отличающихся друг от друга диаметром отверстия. Чтобы придать им соответствующую форму, их изначально наполняют высушенным песком, а затем плотно закрывают с помощью пробок. Следующий этап заключается в помещении заготовки в тиски, где под воздействием обычного паяльника сгибается в заранее отмеченных точках. Изгибы получаются ровными и красивыми, если использовать шаблон, который можно изготовить из фанеры. Однако лучших результатов можно добиться при использовании трубогибов.

Когда каждая отдельная деталь рамы будет иметь нужные изгибы, их соединяют в одно целое сварочными прихватами. Это объясняется тем, что можно без проблем убрать любые возможные дефекты, возникающие на этапе сборки. После того, как все дефекты будут исправлены, рама скрепляется с помощью проварки швов электросваркой.

Необходимо также заготовить детали из стального листа, которые понадобятся для фиксации двигателя на раму. Их делают по картонным шаблонам. Они крепятся к двигателю, а получившаяся конструкция сварочными точками соединяется с корпусом рамы. Потом двигатель нужно отсоединить от шаблона и надежно приварить крепеж к несущей конструкции.

Для самодельного гусеничного блока можно взять валы разборного типа. Их очень легко сделать из нескольких подшипников, втулок, а также валов. Втулки изготавливаются исключительно для приобретенных подшипников таким образом, чтобы размеры их стенок не были больше пяти миллиметров. Потому что в таком буксировщике самые большие нагрузки создаются на заднюю ось. По этой причине задний вал оснащается приводной звездочкой, соединяющейся с КПП за счет цепной передачи.

В мотособаке кроме составных валов применяется еще и колеса такого типа. В состав последних входит по две щеки, имеющие толщину в три миллиметра, а также большое количество специальных грунтозацепов из маленьких труб из стали. Они смогут более качественно гасить вибрацию, если на их концы прикрепить втулки из резины.

Движитель

Отличные гусеницы для мотособаки можно сделать из транспортерной ленты. Самый лучший вариант – лента с шириной более двухсот миллиметров. Для изготовления траков используются рейки с ровной поверхностью из березы. Их длина должна быть примерно 1260 миллиметров. Усилить конструкцию данных элементов можно за счет нескольких гребней из стали, которые фиксируются на березовых брусьях. Все составляющие соединяются друг с другом с помощью болтов с резьбой М6.

Можно использовать и две гусеницы вместо одной. Конструкция с двумя гусеницами выходит более простая, но, имеет меньшую проходимость по глубокому снегу.

Система управления самодельным буксировщиком мало чем отличается от той, что используется на мопедах. Руль с правой стороны имеет рукоятку газа, а с левой – рычаг для переключения КПП, а также ручку сцепления. Для крепления руля к несущей конструкции необходимы две трубы, приваренные к вилке П-подобной формы. Последняя фиксируется на задней оси вваренными шайбами из стали.

Мотор в мотособаке находится в самой конструкции гусеницы, из-за чего его невозможно привести в работу обычным кикстартером. Таким образом, нужно модернизировать систему. Следует взять трубу с достаточно большой длиной. На одном ее конце делается отверстие размером, позволяющим без усилий вставить привод рычага. Потом стандартной сваркой трубы соединяются с рычагом кикстартера.

Общая конструкция не сложная и изготовить мотособаку своими руками по силам каждому, умеющему держать инструмент в руках (чертежи и пояснения см в окончании статьи).

Большая популярность легких мотобуксировщиков обусловлена тем, что в купе с достаточно компактными размерами они обладают отличной проходимостью, неприхотливы в обслуживании и расходуют мало топлива.

Давайте же попробуем разобраться, что представляет собой мотособака? По сути, это небольшой моторизованный гусеничный блок, который предназначен для буксирования небольших грузов.

Конструкция снегохода

Чтобы правильно собрать вездеход из мотоблока, сначала необходимо изобразить его на схеме. Обычно конструкция состоит из двух частей: ведомой и ведущей. Первая названная часть состоит из следующих элементов:

• амортизаторы
• рулевая колонка;
• полозья.

Ведущая часть же состоит из силового агрегата, привода и рамы. После создания чертежа можно приступать к сварке рамы. Для большей прочности стоит использовать трубы, которые применяются при создании рам для мотоциклов. Но использовать можно и изделия, которые применяются для сооружения водопровода. Придать трубам нужную форму можно при помощи трубогиба.

Чтобы избежать ошибок при создании рамы, сначала стоит производить закрепление элементов системы точечной сваркой. Только после этого можно заваривать соединения безразрывным швом.

После создания рамы к ней привариваются кронштейны, которые необходимы для закрепления двигателя, полозьев и сиденья.

Какие понадобятся инструменты

Самодельный снегоход используется для спортивных занятий, туристических прогулок, хозяйственных работ. После определения назначения агрегата основную схему можно немного изменить.

Необходимо приготовить для работы следующие инструменты и материалы:

• аппарат для ручной сварки;
• специальную маску и рукавицы;
• болгарку;
• ножовку по металлу;
• комплект напильников;
• трубогиб;
• трубы рамные;
• кронштейны, хомуты и другой крепеж;
• мелкие детали;
• дрель;
• гаечные ключи;
• хомуты;
• тиски;
• колеса.

Чтобы сэкономить деньги, многие детали и запчасти делают самостоятельно. Чтобы лучше представить для себя конструкцию самоделки, можно использовать советы знакомых с опытом, готовые схемы, специальную литературу, чертежи, фотографии.

Размеры деталей рассчитать нужно с особой точностью

Очень важно изучить чертежи. С их помощью определяется порядок монтирования элементов снегохода

Посмотрите видео, где показана самоходная машина, созданная на базе мотоблока.

Выбор и изготовление основных элементов

Следует детальнее обсудить основные составные части, базовые компоненты и органы управления мотобуксировщика.

Полозья

В качестве полозьев используются широкие лыжи, которые прикрепляются к рулевой колонке при помощи шарнирного соединения. Для передней подвески стоит использовать амортизаторы от мотоцикла.

Двигатель устанавливается на ведущей части самодельного снегохода. При этом до установки двигателя необходимо решить, что именно использовать – колеса или гусеницы. Каждый из указанных вариантов имеет преимущества и недостатки.

Если будут установлены колеса, вездеход из мотоблока будет более маневренным. Если же сделать гусеницы, проходимость снегохода увеличивается, но при этом он становится более тяжелым.

Двигатель

Самый важный компонент техники – мотор (силовой агрегат). Как правило, для изготовления мотобуксировщиков используется одноцилиндровый карбюраторный двигатель. Не менее значимым элементом является гусеница – подвеска и движитель. Посредством гусеницы можно перемещаться по льду, снежному покрову, мягкой земле в теплое время.

Эти моторы значительно разнятся по стоимости, хотя мощность их, как правило, равносильна. Прекрасно себя показали моторы Lifan, оснащенные сцеплением центробежного типа.

Отдельные умельцы используют для изготовления мотобуксировщиков двигатель от мотоблока (культиватора), движки от бензопил (мотопил) «Урал», «Дружба».

Востребованным является мотор Ш-58 от мопеда, предусмотренный для ручного режима переключения коробки передач. В равной мере можно использовать моторы для скутеров. Главное условие, чтобы агрегаты имели неплохие тяговые свойства, мощность не меньше 6 лошадиных сил. Этого вполне хватает для транспортировки на мотобуксировщике одного человека и грузов на 30-50 килограммов. Для перемещения 2-х человек и грузов на 150-200 килограммов желательно подобрать мотор мощностью больше 9 лошадиных сил.

Основные элементы мотособаки

Самая важная деталь техники – двигатель. Обычно для создания мотособак применяется одноцилиндровый карбюраторный бензиновый мотор. Не менее важной частью является резинометаллическая гусеница – движитель с подвеской. С помощью гусеницы можно ездить по снегу, льду, мягкому грунту в теплое время. Стоит подробнее рассмотреть все составляющие мотособаки.

Несущая рама мотособаки

Рама должна иметь отличное качество, ведь в пути она испытывает высокие нагрузки, особенно при движении по бездорожью. Эта конструкция делается полностью своими руками, варится из металлических труб прямоугольного сечения. Обычно хватает толщины трубы 3 миллиметра, более тонкий металл не годится, он быстро деформируется.

Как сделать раму своими руками, можно посмотреть на фото, видео. Берут две трубы сечением 20*20 мм, дополняют еще двумя размерами 20*40 мм, формируют каркас. Вваривают в него два уголка по 40 мм, сверху приваривают защитный каркас для двигателя, который не даст ему повредиться при опрокидывании техники. К раме также желательно присоединить заклепками лист оцинковки для закрытия гусеницы.

Уровень качества рамы должен находиться на высоте, поскольку в движении она подвергается большим нагрузкам, в особенности при перемещении по бездорожью. Данная конструкция сооружается всецело собственными силами, сваривается из профильных труб с прямоугольным сечением. В основном достаточно трубы с 3-миллиметровой толщиной стенок – более тонкий металл не подходит, он может быстро деформироваться.

Сборка самоделки выполняется согласно ранее выбранному чертежу (примерно такому, как наш).

Для изготовления рамы берут 2 трубы размером 20×20 миллиметров, дополняют еще двумя сечением 20×40 миллиметров, формируют остов.

В него ввариваются 2 уголка по 40 миллиметров, поверху приваривают предохранительную конструкцию для движка, которая не позволит ему получить повреждения при переворачивании техники. К раме также не мешает «пришить» посредством заклепок оцинкованный лист, чтобы закрыть гусеницу.

Подвеска мотособаки

Подвеска служит важным показателем работы ходовой части. По конструкции она может быть катковой, склизовой. Катковая хуже показывает себя на снегу, зато идеальна для движения в теплое время года. Подвеска на склизах не позволяет забиваться гусеницам, но применяется только зимой: ей нужен снег, который охлаждает систему (лыжный модуль).

Для домашнего изготовления мотособаки и поездок в любой сезон года стоит выбирать современную катковую подвеску, но не с жестким, а с пружинным опиранием катков. Такая мотособака будет более мягко перемещаться на замерзшей дороге. При движении придется избегать слишком рыхлого снега.

Подвеска (система подрессоривания) является важным фактором функционирования ходовой части. От избранного типа системы будет зависеть размеренность и скорость передвижения.

По структуре система подрессоривания бывает нескольких разновидностей:

Самая быстрая – склизовая подвеска, так как зазор при перемещении забивается минимальным количеством мусора, снега и иных посторонних предметов. Вследствие этого двигатель будет функционировать с минимальными сбоями, без перегрузок и излишнего нагрева, однако склизы используются исключительно зимой: им требуется снег, который служит охлаждением лыжного модуля.

Для путешествий в любое время года следует выбирать современную систему подрессоривания каткового типа, только не с жесткими, а с опорами катковыми пружинными.

Такой мотобуксировщик будет более плавно передвигаться по мерзлой дороге. Катковая хуже ведет себя на снежном покрове (при перемещении желательно избегать чересчур сыпучего, глубокого снега), однако безупречна для перемещения в летние месяцы.

Комбинированные типы подвески совмещают в себе как достоинства, так и отрицательные черты склизов и катков.

Трансмиссия мотособаки

Трансмиссия отвечает за передачу вращения вала на основную звездочку гусеницы. Коробка может быть вариаторной, механической, автоматической редукторной, некоторые имеют реверс (возможность заднего хода). Преимущество автоматической трансмиссии – большое тяговое усилие, минус – быстрый износ ряда деталей, необходимость регулярного техобслуживания.

В качестве механической можно применять коробку от ВАЗ, иного старого автомобиля. Ее плюс – простота обслуживания, отсутствие необходимости в частом ремонте, но использование такой трансмиссии менее комфортно.

Вариатор обеспечивает плавную передачу усилия от двигателя на гусеницу, что помогает снизить скорость износа деталей, сэкономить на бензине. Минус – слабый приводной ремень, который приходится регулярно менять.

Трансмиссия (силовая передача) несет ответственность за передачу вращения вала на ведущую звездочку (профилированное колесо) гусеницы. Силовая передача бывает автоматической редукторной, механической, вариаторной, отдельные разновидности, к примеру, оснащаются реверс-редуктором от «Муравья» (для заднего хода). Плюсом автоматической силовой передачи является большая горизонтальная сила тяги, недостатком – быстрое срабатывание некоторых элементов, потребность в регулярном техническом обслуживании.

В роли механической можно использовать коробку от ВАЗа, другой старой автомашины. Ее преимущества – простота техобслуживания, отсутствие потребности в частой наладке, однако эксплуатация подобной силовой передачи менее комфортна.

Вариаторная коробка передач (КП) обеспечивает мягкую передачу усилия от мотора на гусеницу, что дает возможность уменьшить скорость изнашивания элементов, сэкономить на топливе. Недостаток – слабый ремень агрегатов, который требуется с регулярным постоянством менять.

Гусеницы для самодельного снегохода

Сначала изготовил гусеницу. Пластмассовую водопроводную трубу сечением 40 мм нарезал на заготовки для грунтозацепов длиной по 470 мм. Затем каждую заготовку распилил циркуляркой вдоль на две равные части.

При помощи приспособления, показанного на рис. 2, дисковой пилой по дереву резал вдоль пластмассовые трубы для грунтозацепов.

Рисунок 1.Чертеж схема самодельного снегохода

Грунтозацепы прикрепил к транспортёрной ленте двумя мебельными болтами 6 мм с большой полукруглой шляпкой

При изготовлении гусеницы очень важно выдержать одинаковые расстояние между грунтозацепами, иначе они будут «набегать» на зубцы ведущих звёздочек и гусеница начнёт проскакивать и сползать с катков

Для сверления в транспортерной ленте отверстий под крепежные болты 6 мм сделал кондуктор. Отверстия в ленте сверлил сверлом по дереву со специальной заточкой.

Используя такой кондуктор, в транспортёрной ленте можно сверлить сразу 6 отверстий для крепления трёх грунтозацепов гусеницы.

В магазине я приобрёл четыре надувных резиновых колеса от садовой тележки, две ведущие звёздочки от снегохода «Буран» и два закрытых подшипника №205 для ведущего вала гусеницы.

Изготовить ведущий вал гусеницы и опоры для подшипников я попросил токаря. Раму снегохода сделал сам из квадратных труб 25×25 мм.

Так как оси шарниров поворота лыж и руля находятся на одной линии и в одной плоскости, можно использовать неразрезную рулевую тягу без шаровых наконечников.

Втулки поворота лыж делаются легко. К передней поперечной балке рамы я приварил водопроводные муфты с внутренней резьбой 3/4 дюйма. В них ввернул патрубки с наружной резьбой, к которым сваркой прикрепил сошки рулевой тяги и стойки лыж.

Я рекомендую использовать лыжи от детского снегоката «Аргомак». Они легче и эластичнее, но на них необходимо установить уголки для крепления к поворотной стойке снегохода и металлический подрез снизу — для лучшего управления снегоходом при движении по насту или укатанному снегу.

Регулировка натяжения цепи происходит за счёт смещения двигателя.

Управлять снегоходом очень просто. При увеличении оборотов двигателя ручкой газа, расположенной на руле, происходит включение автоматического центробежного сцепления и снегоход начинает движение. Так как расчётная скорость снегохода — невелика(всего около 10-15 км/ч) и зависит от плотности снега, то тормозами снегоход не оборудован. Достаточно уменьшить обороты двигателя и снегоход останавливается.

Гусеницы для снегохода можно сделать собственными руками, используя следующие материалы:

• ленты от конвейера;
• мотоциклетные цепи;
• водопроводные трубы.

Скорость самодельного снегохода может составлять около 60 км/час, поэтому во время езды нужно соблюдать технику безопасности.

Для легких снегоходов из мотоблока обычно создаются гусеницы из транспортерной ленты и роликовой цепи. Для создания таких гусениц не нужно обладать какими-либо навыками или иметь специализированное оборудование.

Для продления срока использования ленты ее края прошиваются леской. При этом шаг между стежками должен быть равен 1 см. Это позволит предотвратить разлохмачивание ленты. Для образования кольца лента сшивается с торцов.

Выбор толщины используемой ленты зависит от мощности создаваемого агрегата. Чем она выше, тем толще должна быть лента.

Такие устройства могут быть снегоходными и специализированными, созданными именно для мотособак. Они различаются шириной, высотой, длиной.

В продаже есть сменные гусеницы от снегоходов, которые можно применять в изготовлении мотобуксировщиков.

Популярны гусеницы от «Бурана», но высокой проходимостью они не отличаются, эксплуатировать мотособаки придется только на замерзшем водоеме, хорошо накатанной дороге.

Приобретать следует не слишком узкие гусеницы. Оптимальным считается изделие на 50 см, поскольку оно делает мотособаку устойчивой, проходимой, маневренной.

Есть в продаже и «агрессивные» гусеницы повышенной проходимости, их ширина – от 55 см, выполнен особый рисунок протектора. У изделий повышена высота грунтозацепов – она равна 32 мм (стандартная составляет 21 мм).

Можно также сделать гусеницы самостоятельно из транспортерной ленты. Траки выполняют из березовых планок, иных материалов.

Электрооборудование и системы управления машины

Для управления мотособаки используют руль, имеющий связь с КПП, ручкой сцепления, газом, которые следует взять с любой подходящей старой техники. Обычно в базовых комплектациях буксировщиков оборудован ручной пуск, но по желанию его могут поменять на электростартер, добавить катушку освещения. Все это легко сооружается самостоятельно, но затраты на изготовление мотособаки повысятся.

Без электростартера вполне можно обойтись, к тому же ручной пуск считается более надежным в плане поломки. Зато без освещения ночью на мотособаке точно придется плохо, эту систему нужно предусмотреть обязательно. Машину надо снабдить катушкой на 7 ампер, чтобы проблем с подпиткой фар не возникало.

Подготовка к работе

Чтобы проблем с использованием мотособаки не возникло, важно сразу определиться с ее основными техническими параметрами:

• грузоподъемностью;
• мощностью двигателя;
• типом трансмиссии;
• системой запуска двигателя – ручной или электрической.

Также следует подумать над дополнительными приспособлениями мотособаки – лебедкой, освещением, защитными элементами, сиденьями. Затем составляется точный чертеж, на котором будут отражены все нюансы. Далее можно заказать комплект деталей для мотособаки или подобрать их самостоятельно из имеющихся в наличии от иной техники.

Необходимые инструменты

При работе не обойтись без сварочного инвертора, дрели и болгарки, набора гаечных ключей. Также для монтажа мотособаки потребуются отвертки, напильник, прочие мелкие инструменты. У мастера должен быть доступ к токарному, фрезерному станкам.

Сборка мотособаки

Вначале делают раму мотособаки, которая поможет закрепить двигатель, коробку, ходовку. Для этого подобранные трубы (также подойдет балка или швеллер) сваривают в прямоугольную рамку. Затем приваривают крепления для всех важных узлов мотособаки. После можно установить двигатель.

Ходовая часть должна быть основана на опорных подшипниках. На токарном станке вытачивают соответствующие втулки с толщиной стенок 5 мм. Применяя втулки, по углам рамы ставят подшипники.

После изготавливают переднюю, заднюю оси, которые сформируют валы вместе со втулками и подшипниками. Задний вал мотособаки делают ведущим, надевая на него приводную звездочку и надежно приваривая ее.

Цепью ее надо присоединить к коробке передач.

Гусеницы мотособаки делают самостоятельно из транспортерной ленты более 30 см шириной либо берут готовые, но последние придется разрезать и расширять вставками. Траки создают из древесины, пластиковых труб или снимают со старого снегохода.

На коробку, мотор ставят шкивы, соединяющиеся ременной передачей. К рулю крепят элементы управления мотособакой – рукоять сцепления на левой стороне, ручку газа – на правой. Руль закрепляют на раме двумя трубами путем сваривания с вилкой.

Последняя располагается на задней оси и закрепляется приваренными стальными шайбами.

По окончании работы монтируются дополнительные приспособления мотособаки, навешивается нужное оборудование. Конструкция дополняется местом для сидения, отсеком для грузов и т. д. Готовое изделие не уступит по качеству магазинной технике, зато будет сделано надежно и может быть отремонтировано в случае поломки самим мастером.

Рекомендации

Несколько советов, как правильно проводить техническое обслуживание, чтобы продлить срок службы вашему мотобуксировщик, от профессионалов.

Обслуживание гусеницы

Чтобы гусеничная лента работала долгое время, следует придерживаться ряда элементарных рекомендаций.

Перед тем как начать эксплуатацию (раз в сутки) обследуйте, в каком состоянии ходовая часть: «закоченевшие» катки либо ослабленные болты способны стать источником поломки гусеницы. После перерыва в эксплуатации нужно отчистить гусеницу и элементы системы подрессоривания от ледяной корки.

При зимнем либо летнем хранении не дозволяйте продолжительного влияния на гусеничную ленту прямых лучей солнца и масел, горючего и других продуктов нефтепереработки.

С течением времени гусеничная лента растягивается, и ее нужно подтягивать.

Проверять натяжку можно посредством замера провисания гусеничной ленты. Стандартным можно считать провис от 2-х до 5 сантиметров.

Чересчур сильно натягивать гусеничную ленту хуже, чем чересчур ослабить, поскольку это приводит к растяжению элемента и поломке опорников ведомой и ведущей осей.

Если гусеница прекратила совершать обороты, это говорит о поломке ходовой. Основным фактором ее торможения является неисправность опорников валов либо катков тележек вследствие проникновения влаги внутрь.

Регулярно нужно обследовать состояние ходовой, катая мотособаку руками. Она также обязана легко кататься от руки при демонтированных цепи и ремне. Раз в 12 месяцев либо через каждые 40 часов работы следует осуществлять техобслуживание ходовой части мотособак.

Техобслуживание мотора

Ключевые правила легко усвоить. Первое, что необходимо проследить, помимо заправки топливом, – уровень масла. Для этого выкручиваем заглушку и смотрим щуп. Добавляем масло до необходимого уровня. Меняем масло через каждые 5 бензобаков израсходованного топлива.

Часто случающаяся неполадка – засорение воздухофильтра снежными мельчайшими частицами либо появление ледяной корки. Признаки – нестабильная работа, дымление, плохо запускается. Просушите фильтр либо установите новый.

Натяжка цепи

Цепь мотособаки сообщает вращательные движения с ведущей звездочки на звездочку, соединенную с ведомым звеном, она не должна быть чересчур натянута, поскольку растет нагрузка на подшипники ведомой части вариаторной КП, а также нельзя допускать ее провисания. Натяжка цепи производится подъемом/опусканием правой доли ступицы, ведомой части вариаторной КП. Со временем цепь способна растягиваться, ее следует натянуть.

Техобслуживание трансмиссии

Защищайте вариаторную КП и ее ответную часть от грязи, контролируйте чистоту и целостность дисков из алюминия, цепи и ремня привода вариаторной КП, обтирайте тряпочкой после завершения каждого выезда, предохраняйте от попадания масел на ремень и диски. Производите смазку вала и щек при потребности. Излишнее количество смазочных материалов способно вызвать неполадки.

Неприкрытый цепной привод нуждается в стабильном уходе и корректировке. Присматривайте за степенью натяжения цепи.

После любой поездки мойте цепь бензином и смазывайте либо обтирайте цепь и профилированные колеса. Всегда желательно брать с собой резервную цепь.

Следите за стяжкой разъемных соединений, чистите и давайте просохнуть мотособаке после любого выезда, храните в горизонтальном положении в сухом проветриваемом месте, и ваш мотобуксировщик будет служить без поломок многие годы.

Как сделать мотобуксировщик своими руками, смотрите далее.

Какую лучше выбрать подвеску

По рыхлому снегу легче пойдет мотособака на склизовых подвесках, в то время как на колесных ей будет идти тяжеловато. Но склизовым подвескам противопоказаны очищенные дороги и лед. Поэтому, если мотособака создается для рыбалки или хозяйственных целей, то все же следует остановиться на более универсальных колесных.

Виды саней и их конструкционные особенности

Сани обладают широкой опорной поверхностью и низким центром тяжести, что обеспечивает их устойчивость и препятствует переворачиванию на косогорах. В некоторых конструкциях крепление дышла к вездеходу происходит посредством надежного сцепления, смягчающего рывки при неравномерном передвижении вездехода. Показатель грузоподъемности различных конструкций зависит от их предназначения.

Волокуши снабжают полозьями, бортами, отбойником, капотом. Приспособления используют для перевозки грузов. Применение снегохода позволяет охотнику или рыбаку проходить большие расстояния, добираться до места охоты, перевозить снаряжение. Изделия выполняются из пластика и обладают хорошим скольжением. Сани для снегохода из пластиковых труб обладают хорошей устойчивостью, они имеют широкую, плоскую опорную поверхность, благодаря чему не переворачиваются при движении.

Волокуши

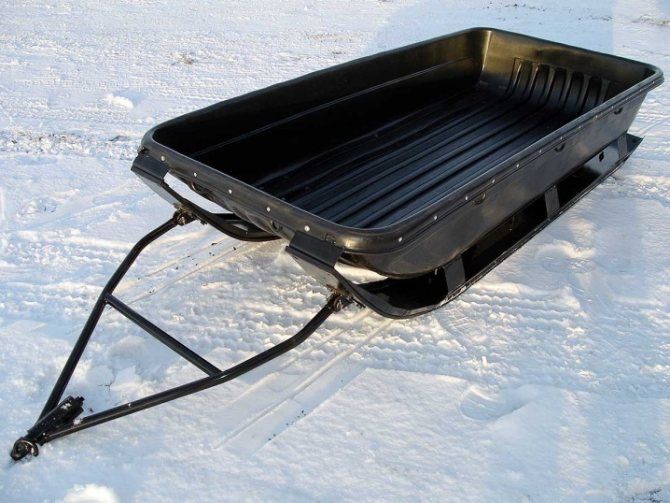

Сани-волокуши производят из полиэтилена низкого давления. Запас прочности такого материала выдерживает большие колебания температуры от -55 до +55°C. Пластиковые сани могут ехать по снежным сугробам и по ледяной поверхности. Агрегаты имеют большую ширину, бортики средней высоты и дают возможность транспортировать рыболовное или охотничье снаряжение.

Сани-волокуши для снегохода Классика 160 имеют габариты 160х92х39 см. Изготовлены из морозостойкого пластика. Толщина стенок — 6 мм. Нарты для снегохода имеют тележку с амортизаторами. Эти приспособления не используются для перевозки людей, а предназначены только для грузов.

Пассажирские

Корпус выполнен из стали или прочного полиэтилена. Приспособление ставится на полозья, чтобы можно было преодолевать снежные заносы и ледяную поверхность. Пассажирские сани выпускают для перевозки людей. Число мест бывает различным. Некоторые имеют освещение, могут накрываться крышей. Немного производителей выпускают данные конструкции.

Пассажирские сани в комплекте с вездеходом в некоторых местностях используют как транспортное средство. Недостатком агрегата является большой вес и размеры. Такие изделия ставят на снегоход, который обладает большой мощностью.

Грузовые

Грузовые сани предназначены для перевозки леса и вещей. Они могут возить легкие грузы. Их конструкция проще, чем у пассажирских, но изготовить их труднее, чем санки-волокуши. Конструкция имеет хорошую грузоподъемность. Устойчивость грузовых устройств выше, чем других конструкций.
