В статье расскажем, как своими руками сделать недорогую, очень простую, но удобную в использовании подставку для электрического паяльника. Поделимся с вами разными вариантами.
Подставка для электропаяльника из вешалки и неодимовых магнитов
Необходимые материалы:
- металлическая вешалка;
- деревянная дощечка;
- неодимовые магниты (круглые).
Сначала необходимо изготовить опорные элементы, на которых будет лежать паяльник. Для этого автор решил использовать металлическую вешалку.
С помощью кусачек откусываем от вешалки два одинаковых кусочка. После этого берем плоскогубцы и длинногубцы, и придаем заготовкам необходимую форму.
Возможно, вам интересно будет прочитать статью: как изготовить приспособление «третья рука» — для облегчения пайки плат и мелких деталей.
Основные этапы работ
Чтобы сделать основание подставки, отпиливаем деревянную дощечку подходящего размера.
Делаем разметку, и сверлим в дощечке две пары отверстий — вставляем в них опорные элементы, и дополнительно фиксируем их суперклеем.
На краю основания высверливаем два посадочных места под неодимовые магниты. Приклеиваем их на термоклей.
Магниты нужны для того, чтобы можно было установить баночку с канифолью и металлическую кухонную губку, которая будет служить для очистки жала паяльника от нагара, который неизбежно образуется в процессе пайки.
Подставка для электропаяльника из швеллера
Это не просто классическая подставка из дощечки и двух опор из проволоки, а полноценное рабочее место. Да и внешний вид на высоте — показать друзьям будет не стыдно.
Изготовление основания
В качестве основания используется отрезок швеллера. Отрезаем заготовку требуемой длины, и зачищаем болгаркой.
Рекомендуем также прочитать статью: самодельный кондуктор для сверления косых отверстий под саморезы.
Изготовление вертикальных стоек
Далее потребуется стальной квадратный пруток сечением 8 мм. Надо отрезать от него две заготовки длиной по 7 см. В одном из торцов каждой заготовки нужно просверлить отверстия и нарезать в них резьбу М4.
Крепление стоек к основанию
В отрезке швеллера сверлятся два отверстия. Крепим стойки к основанию с помощью винтов М4.
Изготовление катушки для припоя
В качестве материала для сердечника катушки, используется шестигранный латунный пруток. Отрезаем заготовку длиной 37,5 мм.
В торцах заготовки нужно будет просверлить отверстия диаметром 2,5 мм, и нарезать в них резьбу М3.
Боковые части катушки изготавливаются из алюминиевой пластины толщиной 3 мм. По центру каждой заготовке сверлятся по два отверстия — для крепления к латунному сердечнику.
Для установки катушки между опорами с двух сторон сердечника устанавливаются два стержня подходящего диаметра.
Дополнительно изготавливается штурвал, с помощью которого будет осуществляться вращение катушки.
Также необходимо изготовить гайку с кольцом, которая навинчивается на металлический стержень с резьбой и используется для фиксации катушки. При затяжке гайки катушка блокируется.
Изготовление направляющей для припоя
В металлической полосе необходимо сделать продольную прорезь, после чего отрезаем заготовку нужной длины, и сверлим в ней отверстия.
Из алюминиевой пластины изготавливается кронштейн.
К его верхней части крепится ранее изготовленная деталь. Сам кронштейн прикручивается к основанию при помощи винтов М4.
Изготовление чашечек под канифоль и металлическую сетку и держателя
В качестве чашечек используются две латунные заглушки с внутренним диаметром 30 мм. По центру нужно просверлить отверстия.
Их крепление к основанию подставки будет осуществляться с помощью латунных стоек из шестигранного прутка. Чашечки прикручиваются к стойкам, а сами стойки — к основанию.
Держатель паяльника можно изготовить из металлической полосы. Размечаем, вырезаем технологические прорези, и прикручиваем заготовку к основанию самоделки.
Видео
Подробно о том, как изготовить своими руками подставку для электропаяльника, можно посмотреть на видео ниже. Данной идеей поделился автор YouTube канала A Craft.
Подставка для электропаяльника из профильной трубы
Для комфортной работы с электрическим паяльником при пайке радиодеталей и проводов пригодится самодельная металлическая подставка. Она очень удобная, при этом не занимает много места на столе.
Удобство данной подставки заключается еще и в том, что внутри нее находится катушка с оловом — теперь все необходимое для пайки всегда будет под рукой.
Для изготовления самодельной металлической подставки автор использует отрезок профильной трубы квадратного сечения.
В профиле надо просверлить отверстие под жало паяльника, а также приварить держатель из куска полосы.
Основные этапы работ
Далее из пластины мастер вырезает квадрат, в центре которого сверлит отверстие под диаметр шпильки.
На шпильке будет находиться катушка с оловом.
Затем заготовку нужно приварить к торцу профильной трубы. Сварные швы мастер зачищает болгаркой.
Ну а дальше все предельно просто. В боковой стенке профиля необходимо просверлить отверстие под оловянную проволоку.
После этого устанавливается сама катушка. Шпилька фиксируется при помощи барашковой гайки.
Вот так просто, из подручных средств, можно смастерить своими руками полезную вещь.
Видео
Подробнее о том, как сделать своими руками простую и удобную металлическую подставку для электрического паяльника, мы рекомендуем посмотреть в видеоролике на нашем сайте.
Металлическая подставка для электропаяльника своими руками
Если вы занимаетесь пайкой, то это простое приспособление может вам пригодиться.
В этой статье расскажем, как изготовить своими руками подставку для электропаяльника. Назначение самоделки — обеспечить порядок на рабочем месте.
Для удобства можно разместить на ней катушку с оловянным припоем и баночку с паяльной пастой, чтобы все было под рукой.
Советуем также прочитать статью-обзор: как за 5 минут сделать паяльную ванну для пайки скруток.
Основные этапы работ
В качестве основания подставки послужит кусок швеллера размером 70х40 мм. Длина заготовки — примерно 15-20 см.
В одной из боковых полок швеллера вырезаем полукруглый паз для установки катушки.
Привариваем стальной пруток, на который будет надеваться катушка с припоем. Также нужно приварить пружину — в нее будет вставляться электрический паяльник.
Из круглого стального прутка автор изготавливает Г-образную ручку. К стойке привариваем еще один отрезок прутка, предварительно просверлив посередине отверстие для проволочного припоя.
Между полками швеллера автор приваривает разделительную перегородку из металлической полосы.
Еще одну перегородку автор приваривает ближе к краю основания. В получившееся отделение будет устанавливаться баночка с паяльной пастой.
На последнем этапе останется только зачистить сварные швы и покрасить самоделку.
Видео
Пошаговый процесс изготовления подставки для электрического паяльника вы можете посмотреть в авторском видеоролике.
Подставка для электропаяльника с держателем и катушкой для припоя
Если вам часто приходится работать с электрическим паяльником, то для удобства не лишним будет сделать металлическую подставку с держателем.
Причем для этого можно использовать различные подручные материалы, которые найдутся в мастерской или гараже.
В данном случае за основу автор использует старую металлическую подставку для паяльника в виде небольшой коробочки с прорезями. Пользоваться ей не очень удобно, но это легко исправить, если внести некоторые конструктивные изменения.
Подготовка материалов
Первым делом необходимо будет привести старую подставку в порядок (то есть, очистить ее от ржавчины).
Наружную часть коробки мастер обрабатывает болгаркой, а внутреннюю — с помощью напильника по металлу и наждачной бумаги.
Основные этапы работ
Далее понадобится пружина от стиральной машины.
Ее необходимо закрепить на подставке в том месте, где вам будет удобно. Пружина в данном случае выполняет роль держателя для паяльника, и поэтому ее надо устанавливать немного под углом.
На следующем этапе нужно просверлить в подставке два отверстия: одно под болт, а второе — для проволоки из олова. На сам болт будет крепиться катушка с оловом.
Видео
Подробнее о том, как сделать удобную подставку для паяльника из подручных материалов, можете посмотреть в видеоролике на сайте.
Переносной бокс из кабель-канала с подставкой для электропаяльника

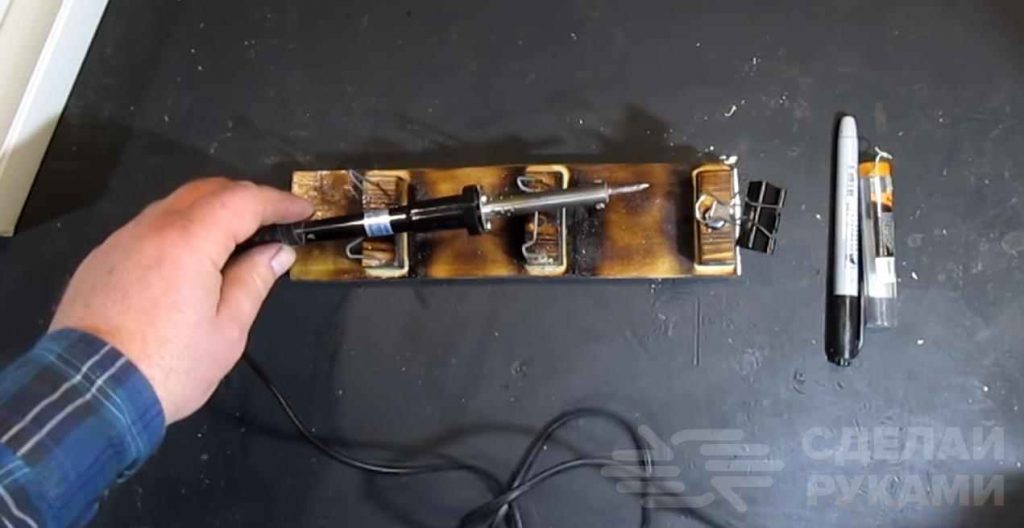

Из фанеры и куска пластикового кабель-канала можно сделать своими руками удобный переносной бокс с подставкой для электропаяльника. Если вам часто приходится паять, то данная самоделка может быть полезной.
Первым делом необходимо вырезать из фанеры подставку для паяльника. Также надо будет отпилить три небольших брусочка.
Дощечку из фанеры и деревянные бруски нужно отшлифовать шлифмашинкой или на гриндере.
Потом брусочки приклеиваются к основанию. Дополнительно автор обжигает подставку газовой горелкой.
Основные этапы работ
На следующем этапе автор отрезает подходящий по размеру кусок пластикового кабель-канала.
Затем ножницами нужно отрезать края боковых стенок.
Далее автор загибает нижнюю полку, чтобы закрыть торец. Стыки нужно дополнительно пройти термоклеем.
В двух деревянных брусках на подставке необходимо будет просверлить по два отверстия, чтобы установить скобы из стальной проволоки, на которые будет опираться паяльник.
Потом останется только прикрутить крышку кабель-канала к деревянной подставке на саморезы. Саму подставку можно покрыть лаком. В результате получился компактный ящичек для хранения и переноски электропаяльника.
Видео
Подробнее о том, как сделать своими руками переносной бокс с подставкой для паяльника, можно посмотреть в видеоролике на нашем сайте. Если понравилась идея, пишите отзывы в комментариях под видео.
