Как своими руками сделать простую сигнализацию для гаража
Мастер поделится идеей, как сделать простенькую противовзломную сигнализацию для гаража, мастерской или любого другого помещения.
Одним из основных элементов самодельной сигнализации является аккумуляторная батарея от шуруповерта.
![Сигнализация своими руками идеи для дома и гаража Сигнализация своими руками идеи для дома и гаража](https://almazbc.ru/wp-content/uploads/2019/11/ice_screenshot_20191108-171558-300x168.jpeg)
Причем возможны два варианта ее применения — можно использовать только аккумуляторную батарею или же аккумулятор с зарядным устройством. В первом случае сигнализация будет работать в автономном режиме, во втором — от сети 220В.
Но даже если гаражная сигнализация работает от электрической сети, при отсутствии напряжения, она, как и в первом случае, будет работать в автономном режиме — ровно столько, насколько хватит заряда аккумулятора.
В активном режиме (когда сирена работает непрерывно) заряда аккумуляторной батареи хватит примерно на 2-3 часа работы.

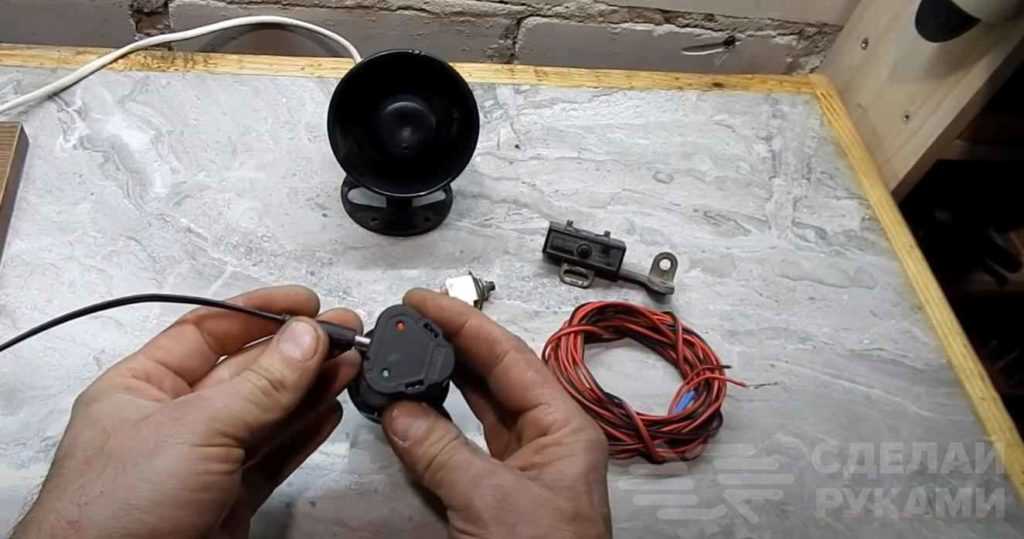

Материалы, которые потребуются нам для изготовления самодельной гаражной сигнализации:
- аккумулятор от шуруповерта (с зарядным устройством или без);
- сигнал от автомобильной сигнализации на 12В;
- концевик для сигнализации;
- провод для соединения всех элементов между собой.
Принцип работы самодельной сигнализации
![Сигнализация своими руками идеи для дома и гаража Сигнализация своими руками идеи для дома и гаража](https://almazbc.ru/wp-content/uploads/2019/12/ice_screenshot_20191207-202954-300x168.jpeg)
Принцип работы простой гаражной сигнализации рассмотрим на примере схемы с использованием аккумуляторной батареи шуруповерта и зарядного устройства.
Первым делом к аккумулятору подключаем зарядное устройство, и включаем его в сеть 220В.
От аккумулятора отходит провод для подключения сигнала автомобильной сигнализации («пищалки») и еще один провод для подключения концевика.
При замыкании контактов на концевике самодельная сигнализация всегда будет срабатывать.
![Сигнализация своими руками идеи для дома и гаража Сигнализация своими руками идеи для дома и гаража](https://almazbc.ru/wp-content/uploads/2020/02/ice_screenshot_20200210-094951-300x168.jpeg)
Когда ригель замка на воротах или двери находится в закрытом положении, он давит на выключатель, и его контакты размыкаются. Сигнализация молчит.
При открытии замка или взломе ворот (при смещении ригеля) контакты на выключателе замыкаются, и в этот момент включается «пищалка».
Основные этапы работ
Первым делом из отрезка пластиковой трубы мастер сделал адаптер для аккумуляторной батареи. Внутри адаптера имеется площадка с контактами.
В стенке трубы сверлим отверстие, чтобы можно было подключать к аккумулятору зарядное устройство.
После этого соединяем все элементы между собой, и можно приступать к монтажу сигнализации на ворота или двери.
Имеет смысл поставить два замка и использовать два концевика. Какой бы замок злоумышленник не открыл первым, сигнализация сработает раньше, чем он сможет проникнуть в помещение.
Подробно о том, как сделать простую сигнализацию для гаража, можно посмотреть на видео ниже. Данной идеей поделился автор YouTube канала GOOD_WOOD.
![Сигнализация своими руками идеи для дома и гаража Сигнализация своими руками идеи для дома и гаража](https://i.ytimg.com/vi/8Swd29kjwKY/maxresdefault.jpg)
Как сделать лазерную сигнализацию для дома своими руками
В данном обзоре мы расскажем, как сделать простую и бюджетную лазерную сигнализацию. Идеей поделился автор YouTube канала DIY Pro.
Необходимые материалы:
- лазерная указка;
- садовый фонарь (на солнечной батарее);
- фанера;
- болт с гайкой;
- пластиковая крышка;
- зуммер;
- зеркало.
Пошаговый процесс изготовления лазерной сигнализации
Первым делом потребуется автономный садовый фонарь, который работает от аккумулятора. В данном случае это уличный светильник на солнечной батарее.
Откручиваем верхний блок с фоторезистором, и удаляем светодиод.
После этого необходимо будет подготовить лазерную указку (можно купить самую дешевую), болт с гайкой и зуммер (пищалку).
![Сигнализация своими руками идеи для дома и гаража Сигнализация своими руками идеи для дома и гаража](https://almazbc.ru/wp-content/uploads/2021/06/ice_screenshot_20210602-192929-1024x537.jpg)
![Сигнализация своими руками идеи для дома и гаража Сигнализация своими руками идеи для дома и гаража](https://almazbc.ru/wp-content/uploads/2021/06/ice_screenshot_20210602-194331-1024x536.jpg)
Отпиливаем кусочек фанеры или доски. Приклеиваем к основанию гайку. Вкручиваем в нее болт.
Рядом приклеиваем на термоклей лазерную указку. Устанавливаем ее таким образом, чтобы при закручивании болта он надавливал на кнопку включения лазера.
Зуммер присоединяем к контактам блока от садового фонаря, и приклеиваем его к корпусу.
На следующем этапе понадобится пластиковая крышка. С помощью электропаяльника необходимо проплавить отверстие по центру крышки. Если нет паяльника, отверстие можно просверлить тонким сверлом.
Пластиковую крышку с помощью термоклея приклеиваем к блоку от уличного светильника — с той стороны, где находится фоторезистор.
Принцип работы самодельной лазерной сигнализации
Лазерную указку и блок с солнечной батареей необходимо разместить таким образом, чтобы луч лазера попадал прямо в отверстие в пластиковой крышке.
Например, основание с лазерной указкой можно закрепить на стене рядом с дверью, а вторую часть самоделки (с фоторезистором и зуммером) — на противоположной стороне.
Включаем лазерную указку и включаем блок с солнечной батареей.
Пока лазерный луч попадает на фоторезистор, зуммер не издает ни звука. Однако стоит только прервать луч, как пищалка мгновенно срабатывает.
![Сигнализация своими руками идеи для дома и гаража Сигнализация своими руками идеи для дома и гаража](https://almazbc.ru/wp-content/uploads/2021/06/ice_screenshot_20210602-192411-1024x536.jpeg)
Автор этой идеи сделал немного иначе — он расположил лазерную указку и блок с фоторезистором и зуммером на одной стене. А напротив указки установил зеркало.
Но делать так вовсе не обязательно. Первый вариант тоже вполне себе работает нормально.
