Рассказываем, как изготовить линейку для измерения высоты вылета диска или фрезы над уровнем рабочего стола.
Линейка высоты для фрезерного станка и циркулярной пилы
Самодельное приспособление пригодится всем, кто работает на циркулярной пиле и фрезерном станке.
Читайте также:
Универсальная оснастка для ручного электрорубанка
В первую очередь необходимо будет вырезать одну из основных деталей конструкции — опору линейки.
К верхней части опоры прикручивается алюминиевая направляющая.
По бокам автор усиливает место соединения двумя косынками из дерева.
Читайте также:
Как сделать шлифовальный блок своими руками: 6 интересных идей
Возможно, вас также заинтересует идея: как сделать ручной зажим из большого подшипника.
Основные этапы работ
На следующем этапе необходимо вырезать рейку из дерева, которая бы свободно «ходила» внутри направляющей.
Читайте также:
Как сделать угловые шаблоны для работы со струбцинами
Далее автор вырезает кусок плексигласа, размечает на нем центральную линию. Потом прикручивает его к основной части конструкции.
После этого останется только приклеить к деревянной рейке полосу от рулетки. Приклеиваем на двусторонний скотч.
В торце рейки, которая будет упираться в пильный диск или фрезу, автор сверлит глухое отверстие, и вклеивает неодимовый магнит.
Читайте также: как сделать регулируемую распорку для столярных тисков.
Видео
Подробнее о том, как сделать линейку высоты для фрезерного станка и циркулярной пилы, смотрите на видео ниже. Идея самоделки принадлежит автору YouTube канала WoodWorking DIY.
Приспособление для измерения высоты пильного диска

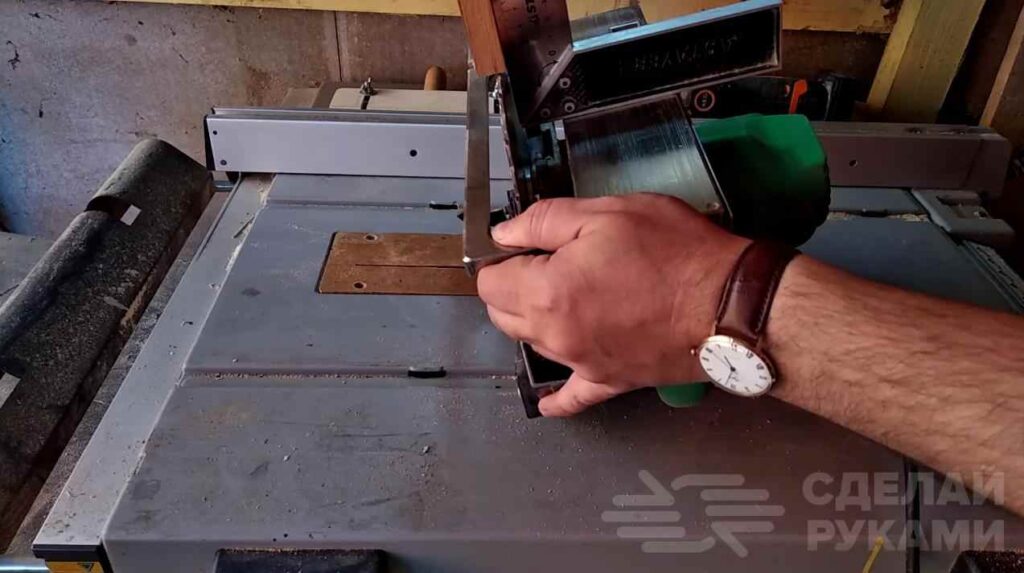

Используя данное самодельное приспособление, можно выставлять необходимую высоту зубьев пильного диска на циркулярной пиле.
Эта самоделка примечательна тем, что позволяет сэкономить время. И сделать ее очень просто.
Для изготовления этого приспособления потребуется кусок фанеры, деревянный брусок и кусок листового металла.
Нужно отметить, что приспособление универсальное — его можно использовать не только для выставления высоты пильного диска на циркулярной пиле, но и при использовании фрезера или ручной циркулярки.

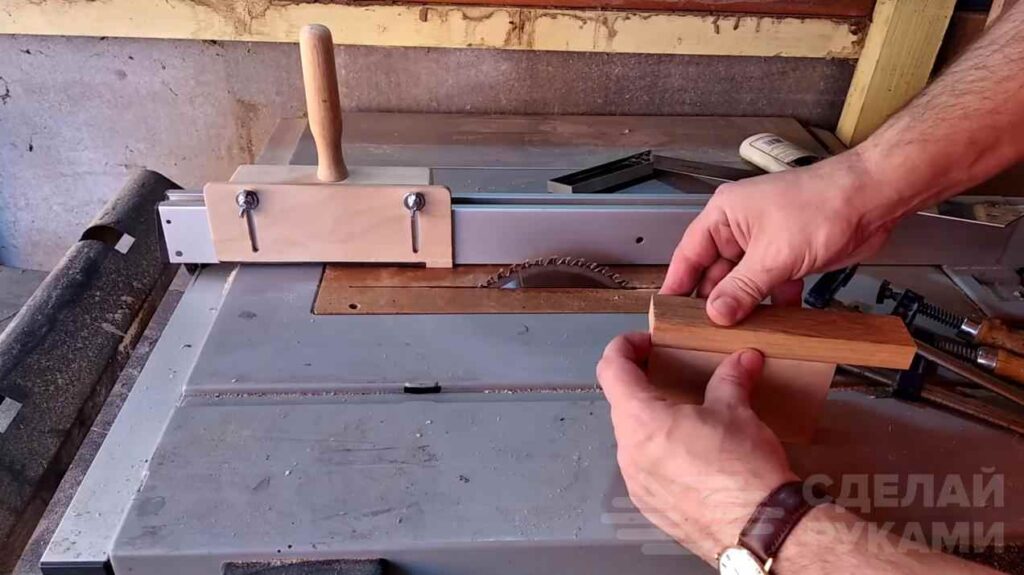

И первым делом необходимо склеить под углом 90 градусов две заготовки: кусок фанеры и деревянный брусок. Зажимаем заготовки струбцинами и оставляем до полного высыхания клея.
Основные этапы работ

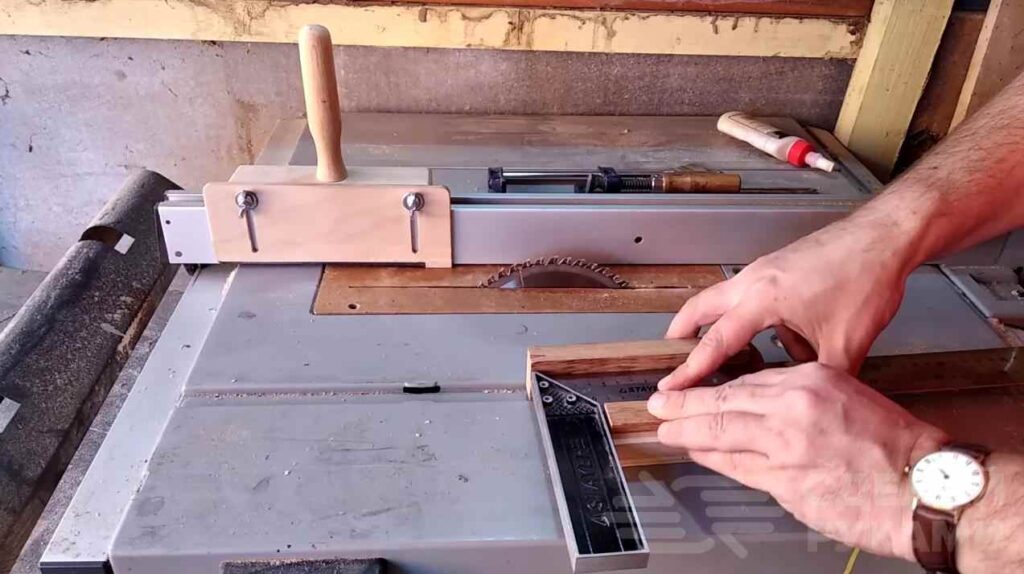

На следующем этапе к куску фанеры необходимо будет приклеить деревянную планку. Располагаем ее таким образом, чтобы угольник свободно перемещался.

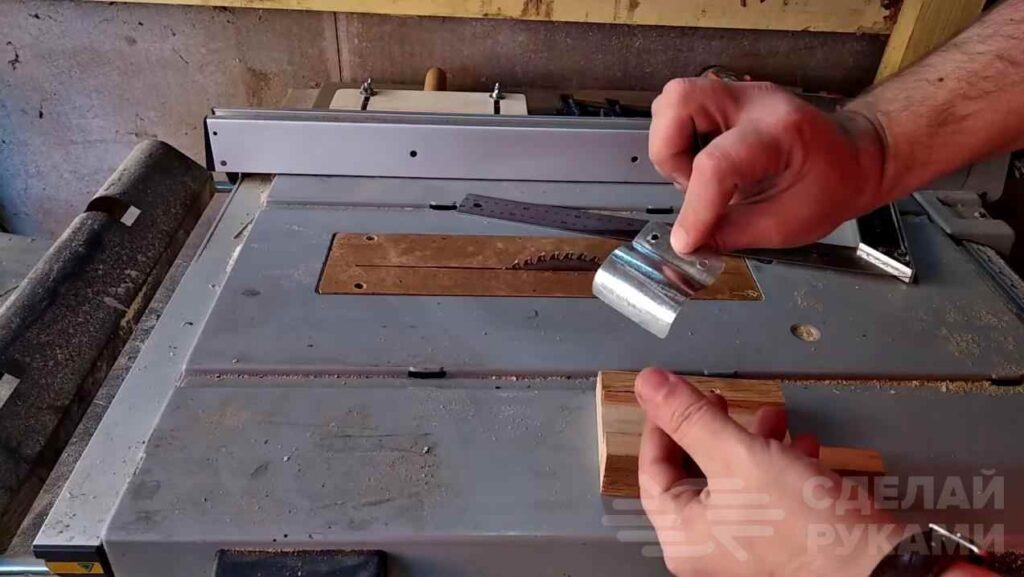

После этого автор отрезает небольшой кусок листового металла (оцинковки) и сгибает его немного дугой. В металлической заготовке и в деревянном корпусе нужно просверлить по два отверстия.

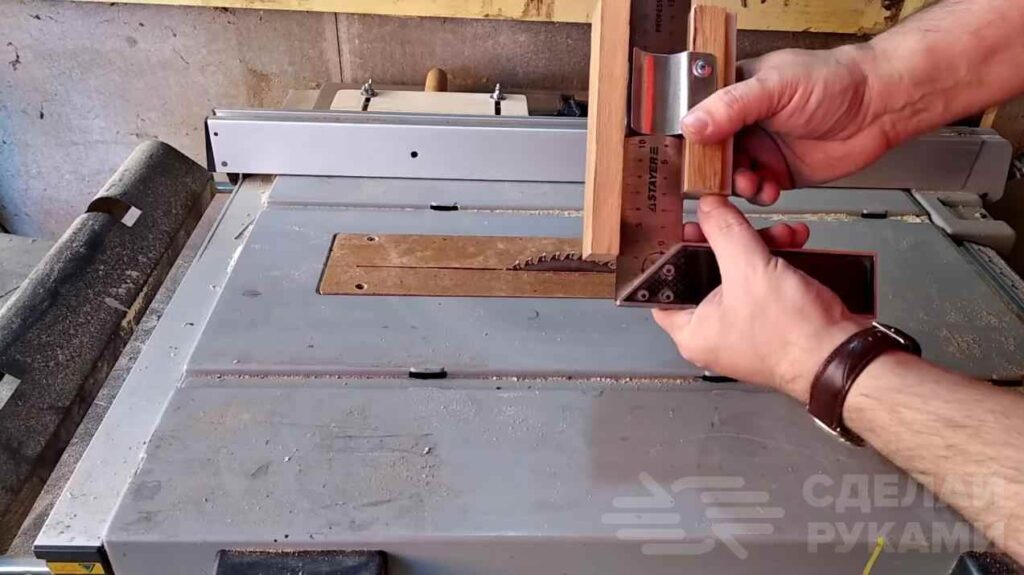

Затем прикручиваем металлическую пластинку к деревянному корпусу на два самореза с прессшайбой. Самоделка готова. Вставляем в нее угольник, и можно приступать к работе.
Видео
Подробно о том, как сделать приспособление для измерения высоты пильного диска с помощью угольника, рекомендуем посмотреть в видеоролике на сайте.
