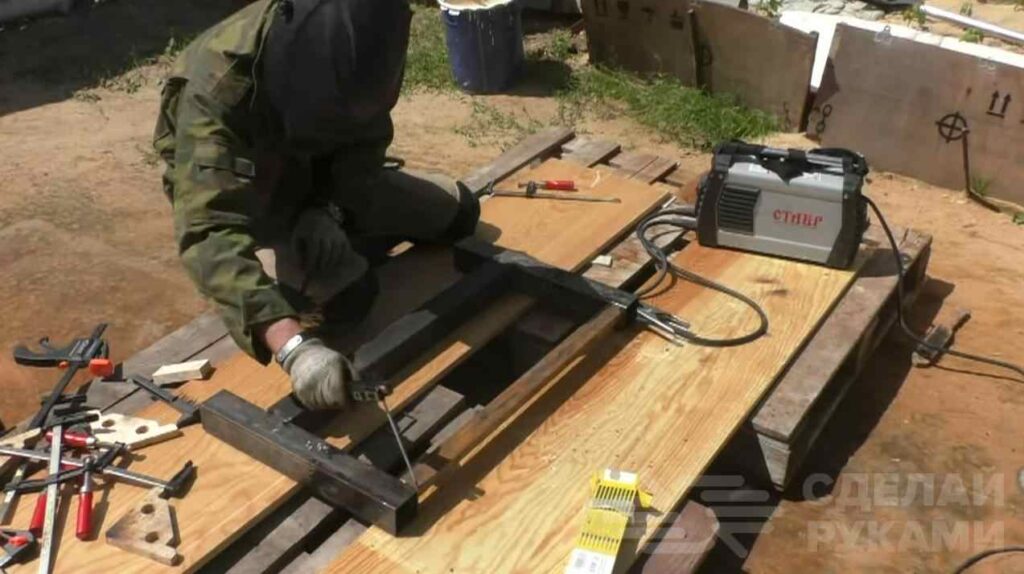

Выполнять сварочные работы «на коленке»: на полу или самодельных подмостях и козлах — непрофессионально, да и небезопасно.
Производить сварку нужно только на сварочном столе. Причем он должен быть как у новичков, так и профессиональных сварщиков.
Сварочный стол для домашней мастерской можно купить в строительном гипермаркете — «на полках» представлен широкий выбор моделей на любой вкус. Однако здесь есть некоторые нюансы.
За стол хорошего качества придется выложить немалую сумму.
Модели подешевле, как правило, или неудобны, или долго «не живут», особенно если постоянно перетаскивать такой стол с места на место.
Поэтому оптимальный (и, пожалуй, единственно верный) вариант в данной ситуации — изготовить сварочный стол своими руками.
Ничего сложного тут нет, тем более если вы являетесь сварщиком и имеете хотя бы минимальный опыт в сварке металлических конструкций.
Главный плюс самостоятельной сборки заключается в том, что вы сможете сделать стол, учитывая все ваши потребности и особенности выполняемых сварочных работ, и подогнать его под размеры мастерской (гаража).

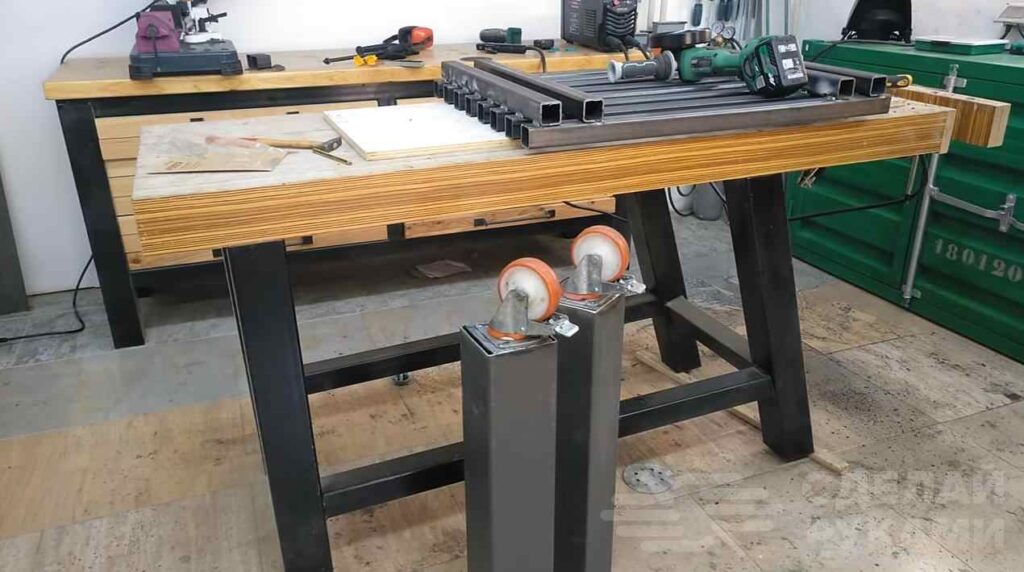

Мобильный сварочный стол из профильной трубы
В этом обзоре автор подробно показывает, как своими руками изготовить простой мобильный сварочный стол из профильной трубы.
Самодельный сварочный стол отличается компактными размерами, прочностью и надежностью, а наличие поворотных колес позволяет без проблем перемещать его в любое удобное место.
Основные этапы работ
Первым делом необходимо подготовить инструменты для работы и сделать чертеж сварочного стола, указав на листе бумаги нужные размеры.
Чертеж можно нарисовать самостоятельно, если вы четко понимаете, каким должен быть стол, или скачать уже готовый шаблон из интернета — там их огромное множество. После этого нужно будет нарезать заготовки из профильной трубы.

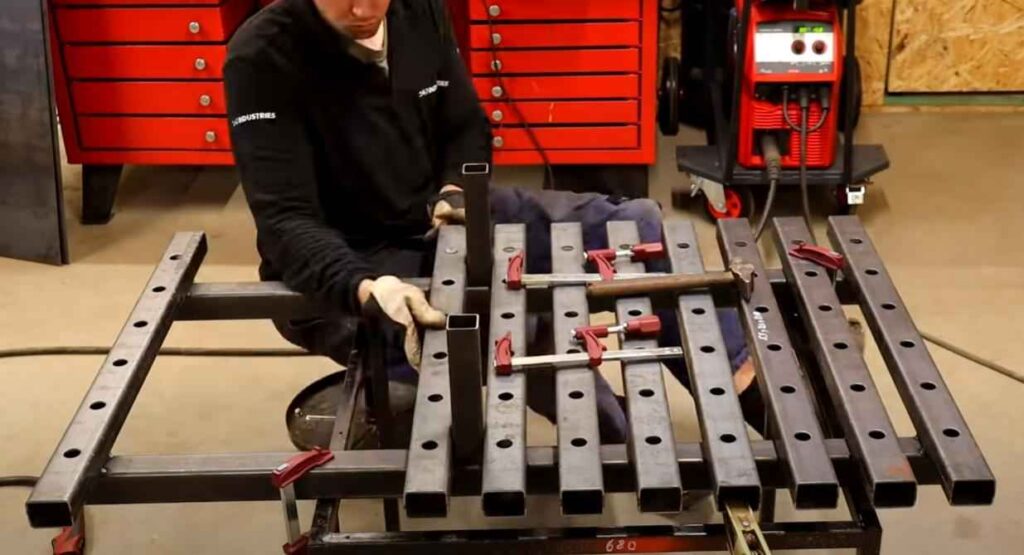

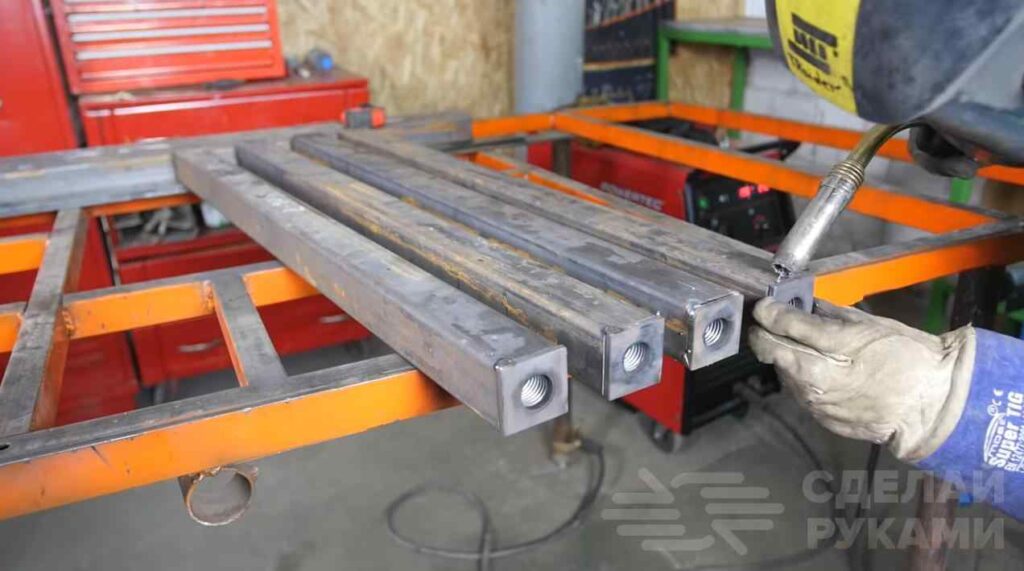

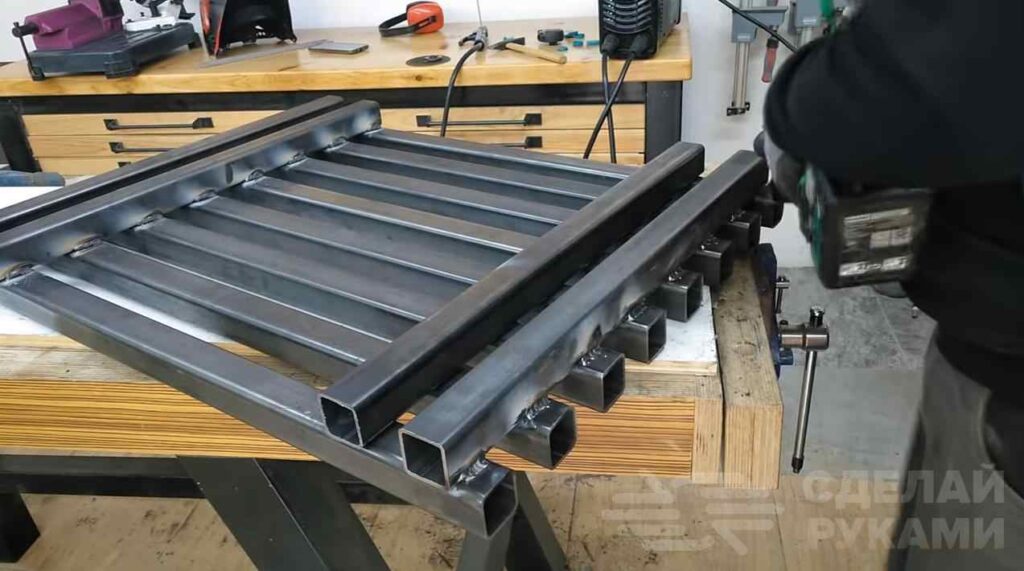

На следующем этапе приступаем к изготовлению столешницы сварочного стола, в соответствии с чертежом.
Автор делает ее из прямоугольной профтрубы.
Обязательно оставляйте небольшие зазоры между профилями. Они нужны для фиксации свариваемых деталей и заготовок при помощи струбцин.
Затем свариваем ножки и привариваем их к нижней части столешницы. Сварные швы зачищаем болгаркой, чтобы все было красиво.

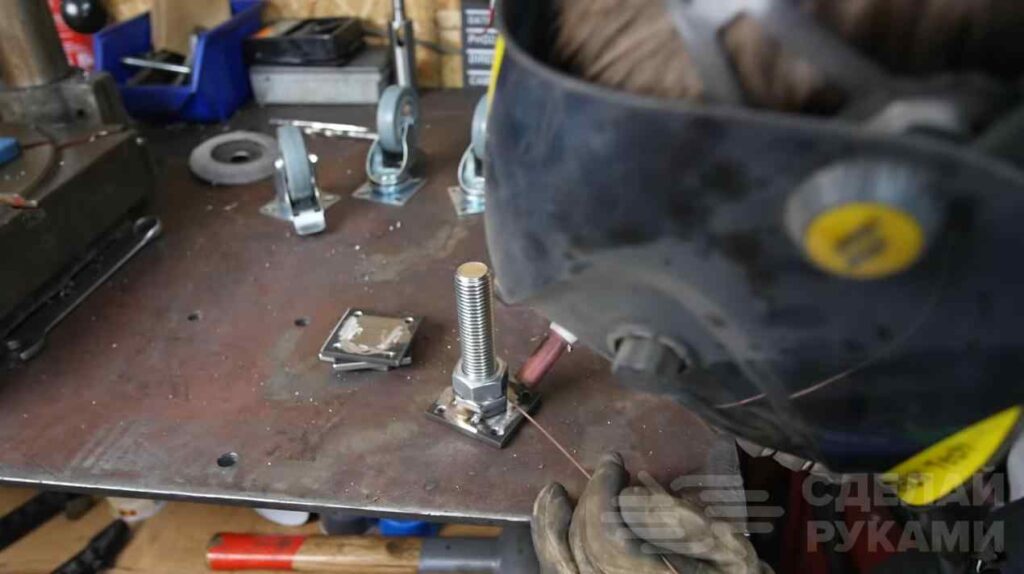

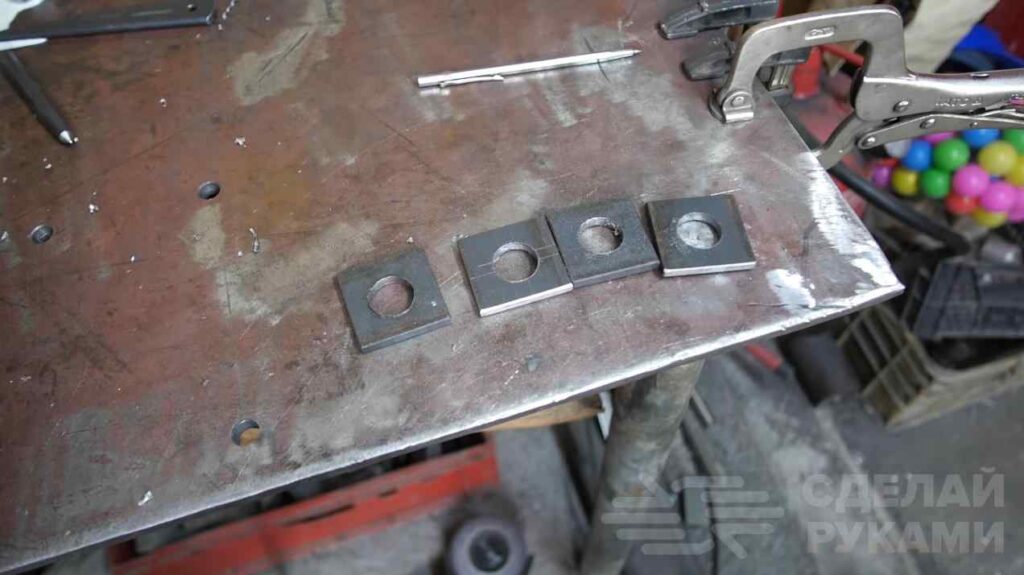

На следующем этапе отрезаем четыре квадратные пластины и привариваем их к нижней части ножек. По центру сверлим отверстия. Отрезаем 4 шпильки, накручиваем на них гайки, вставляем в просверленные отверстия и привариваем гайку к заглушке.
После этого автор отрезает еще четыре пластины, по центру приваривает гайки, в которые вкручиваются шпильки. Таким образом, получилось крепление для колес.
В завершении останется только покрасить стол (столешницу — не надо) и прикрутить к ножкам колеса.
Видео
Подробнее о том, как изготовить мобильный сварочный стол из профильной трубы, вы можете посмотреть в видеоролике на нашем сайте.

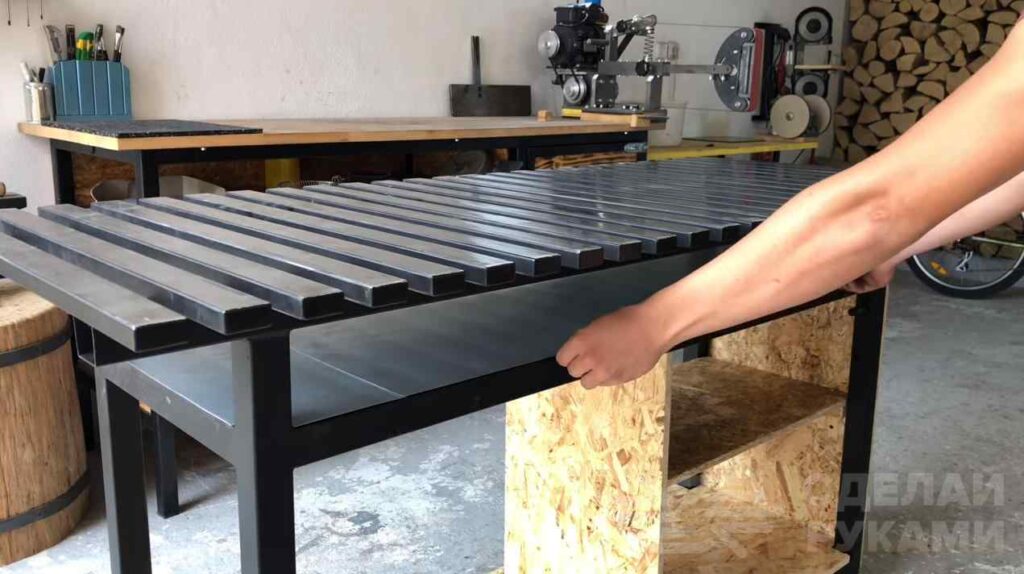

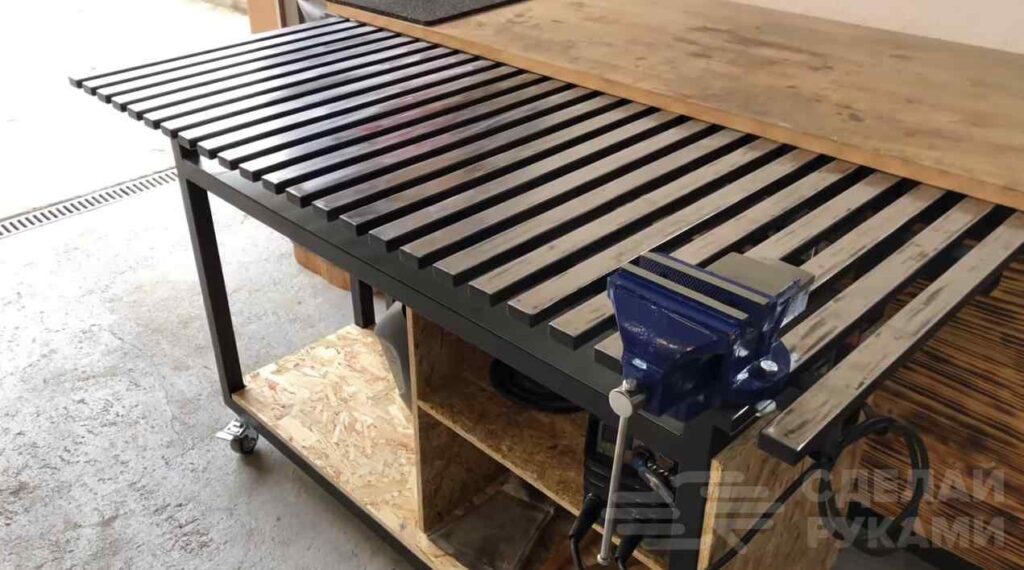

Сварочный верстак с решетчатой столешницей
В данном обзоре автор показывает, как сделать своими руками простой и удобный сварочный верстак для домашней мастерской.
Основной материал для его изготовления — профильные трубы.
Также потребуется листовой металл и куски фанеры или OSB. Из основных инструментов для работы понадобится болгарка и сварочный аппарат.
Первым делом отрезаем необходимое количество заготовок из профтрубы. Из них будет изготовлен сам каркас и столешница верстака. Предварительно нужно будет определиться с размером стола.
Рекомендуем также прочитать статью-обзор: как сделать функциональный сварочный стол с поворотной платформой. Такая конструкция стола особенно понравится профессиональным сварщикам.

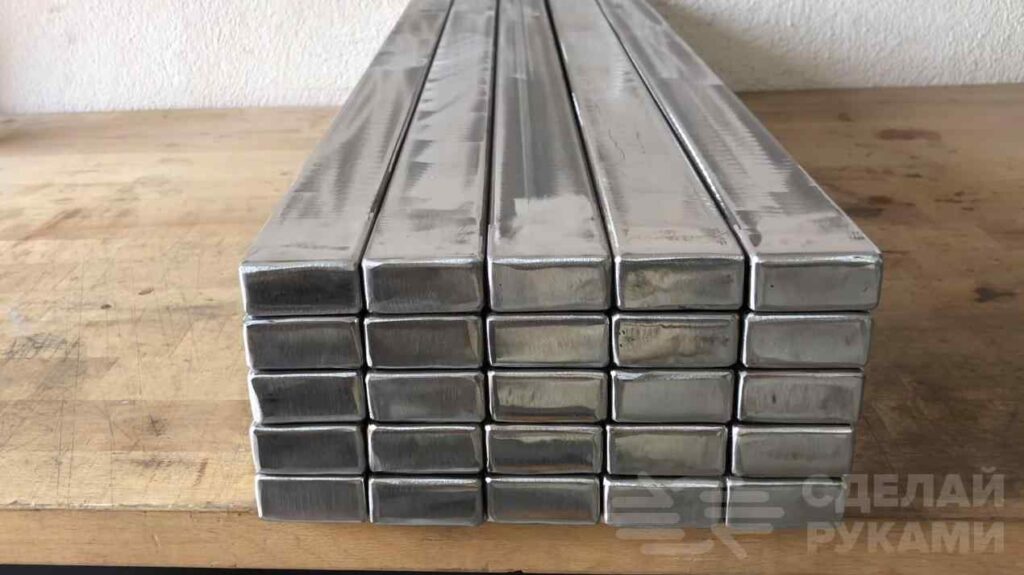

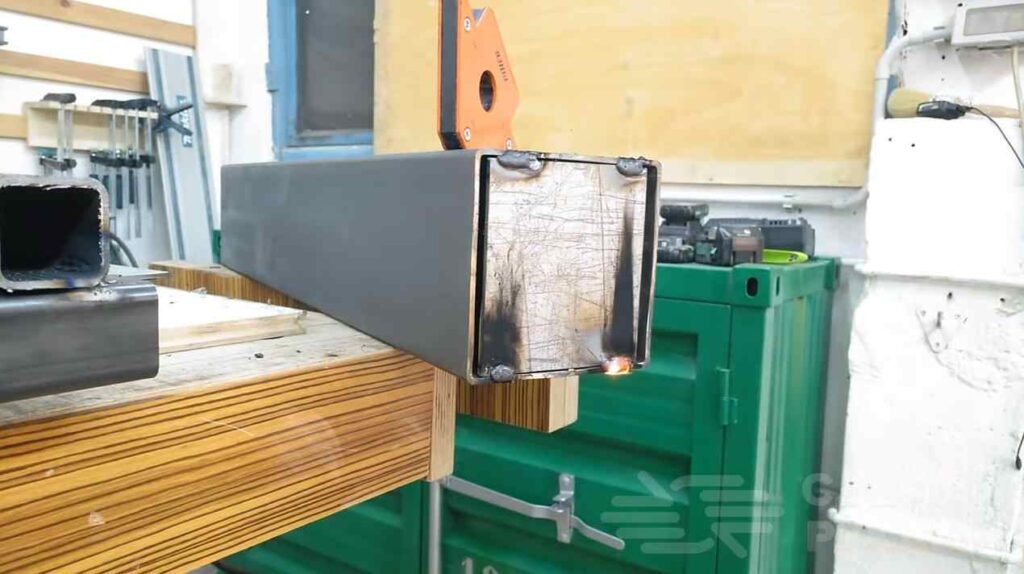

Торцы профильных труб, из которых будет набираться столешница, необходимо заварить металлическими пластинами.
Для изготовления столешницы сварочного верстака потребуется 20 отрезков прямоугольной профильной трубы (длина каждого отрезка составляет 65 см). Размеры столешницы — 160х65 см.
Основные этапы работ

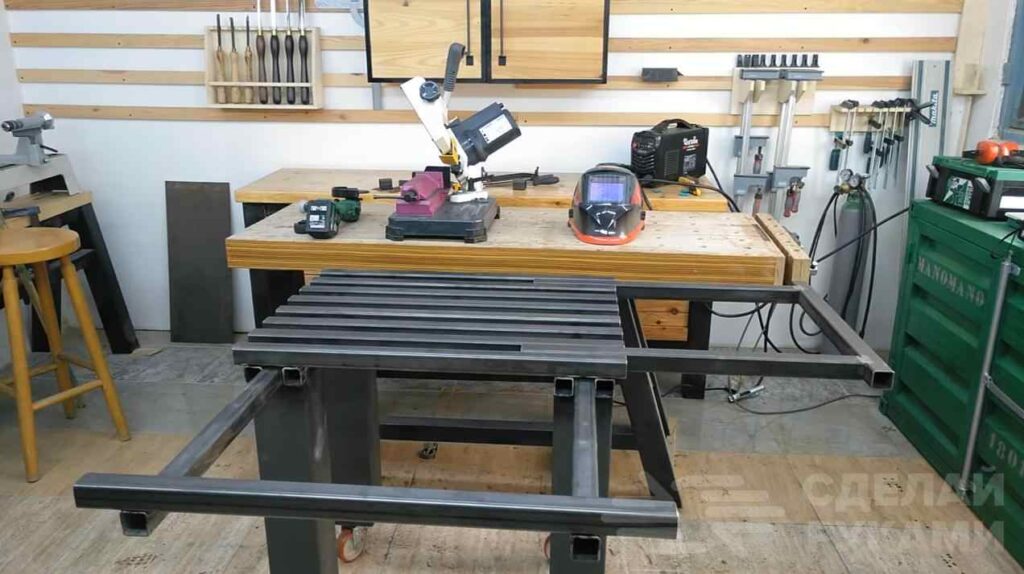

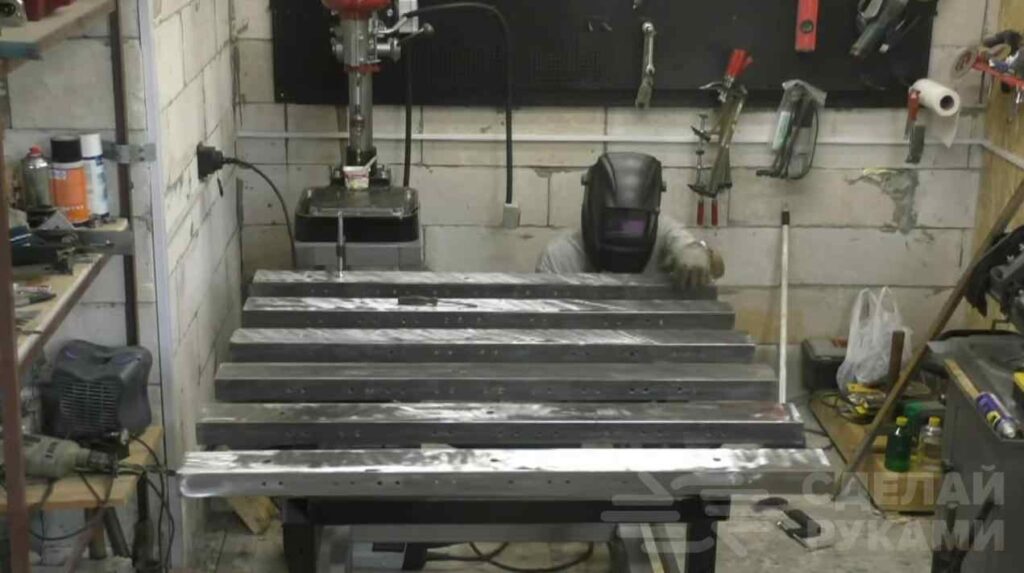

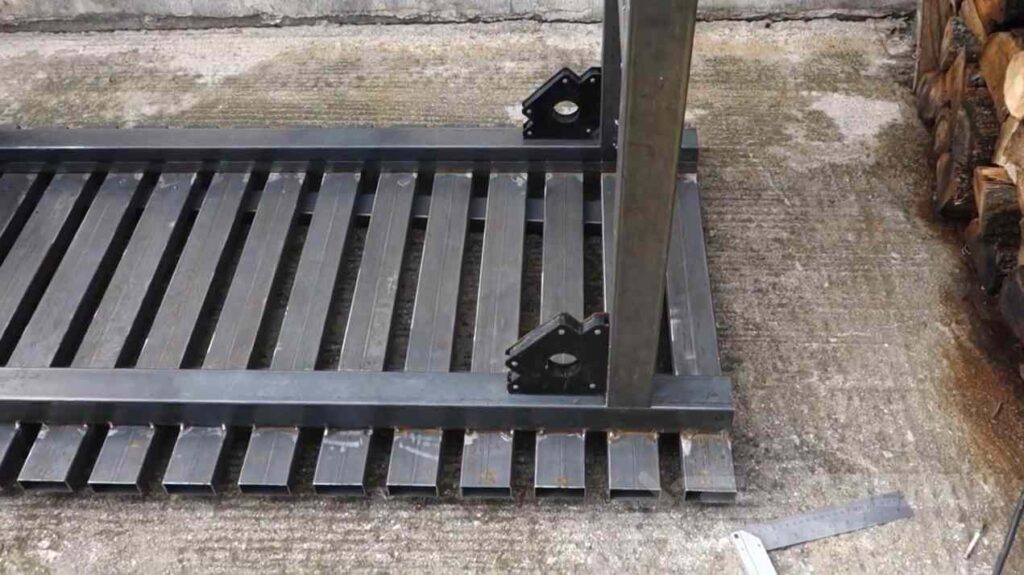

Сначала автор изготавливает столешницу. Подготовленные отрезки прямоугольных профильных труб привариваются к двум квадратным профильным трубам, расположенным перпендикулярно.

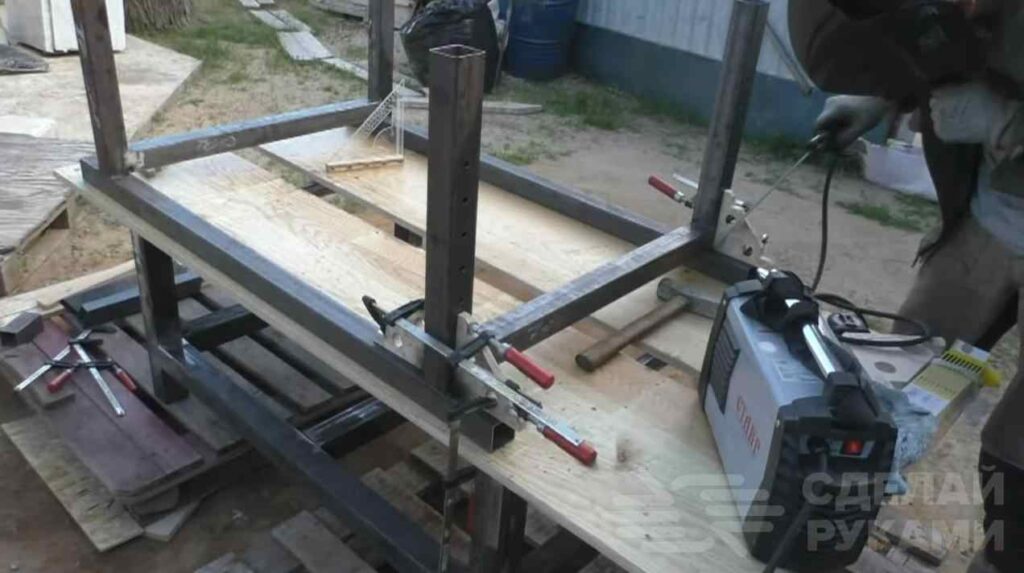

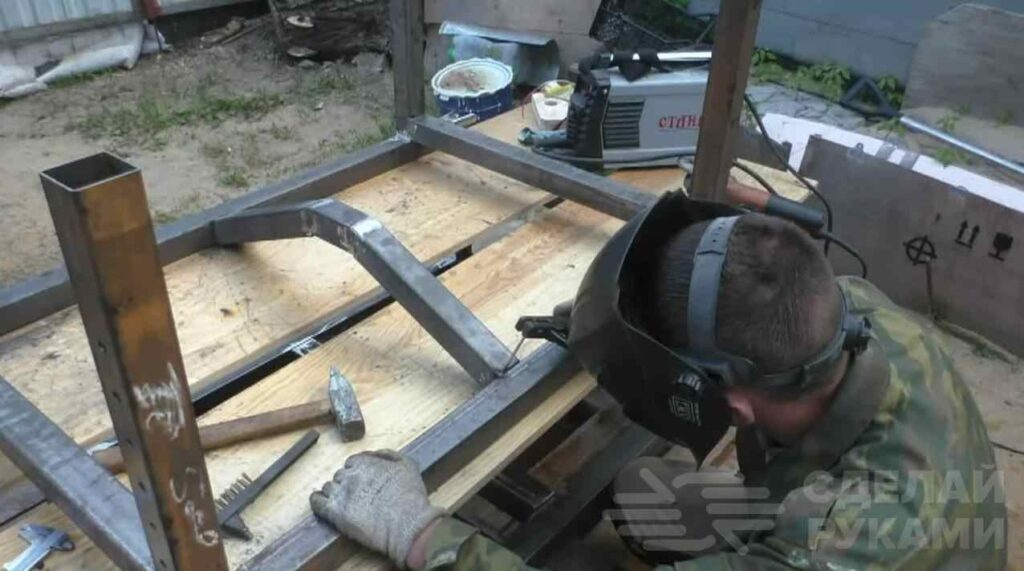

Далее из квадратных профильных труб автор сваривает рамку верстака. Сверху на нее укладываем столешницу, и привариваем ее.

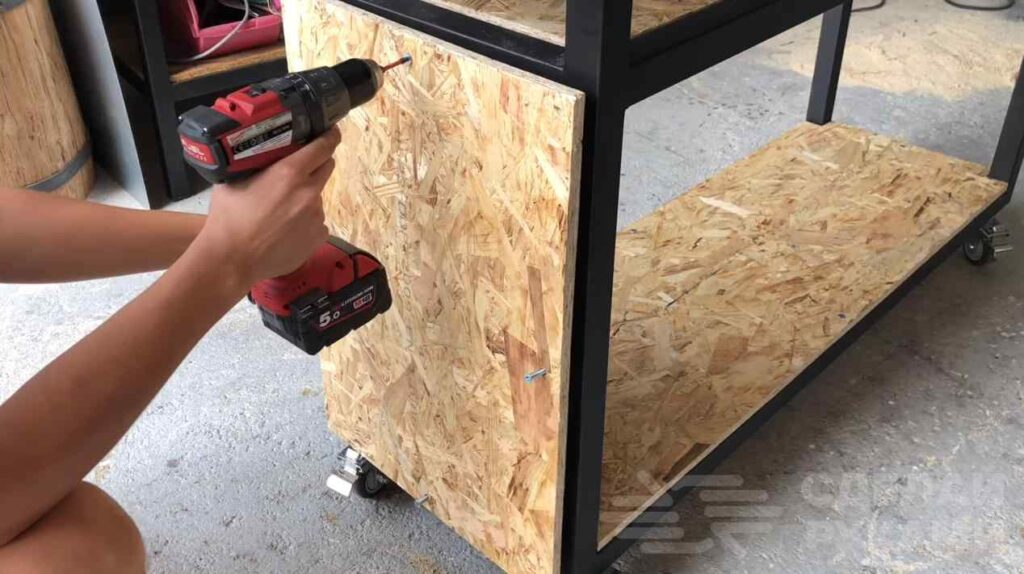

Из листов фанеры или OSB автор делает полки, а также одним листом закрывает боковую часть верстака. К нижней части каркаса прикручиваем колесики (два из них — с фиксатором).
Верхнюю полку мастер закрывает сверху листом металла, чтобы капли сварки не прожгли его. Потом останется только покрасить каркас.
Видео
Подробнее о том, как изготовить своими руками простой и удобный сварочный верстак из профильной трубы, можно посмотреть на видео ниже. Обзор создан на основе видеоролика с YouTube канала AVmake.
Изготовление мобильного сварочного стола своими руками
Если вы занимаетесь сварочными работами в домашней мастерской, то без сварочного верстака не обойтись.
В магазине можно купить самые разные столы, но бюджетные варианты не отличаются надежностью. А качественные столы — дорогие, и не каждому мастеру по карману.
В этой статье расскажем, как изготовить сварочный стол своими руками. Идеей поделился автор YouTube канала Donn DIY — берите на заметку!
Для изготовления сварочного верстака потребуются следующие материалы:
- холоднокатаный швеллер;
- профильная труба;
- длинные болты с шестигранной головкой;
- резьбовая шпилька;
- два колеса одинакового размера.
Рекомендуем также обратить внимание еще на одну интересную самоделку для мастерской: настольный станок для пробивки отверстий в листовом металле.
Что представляет собой самоделка: основные элементы конструкции

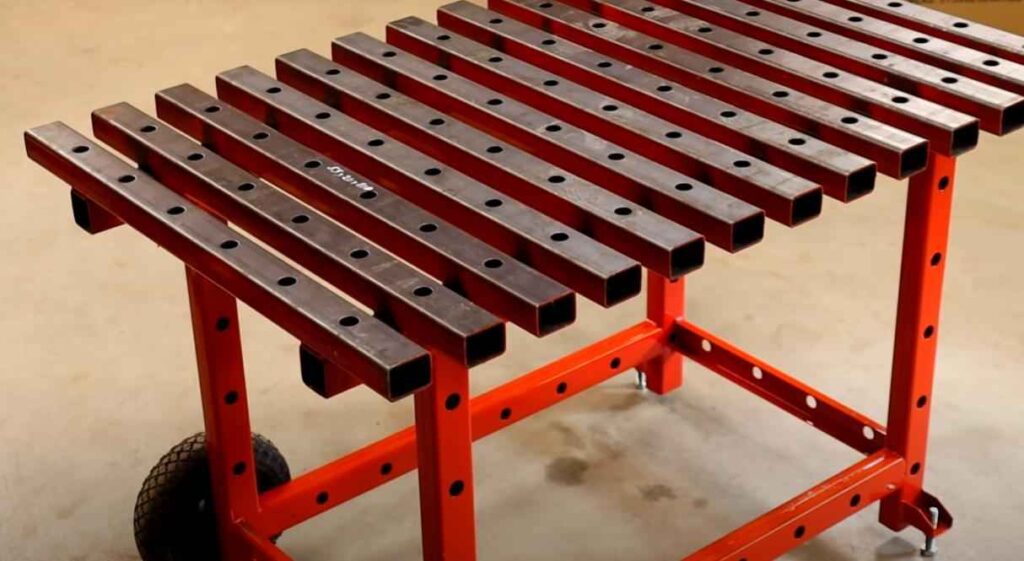

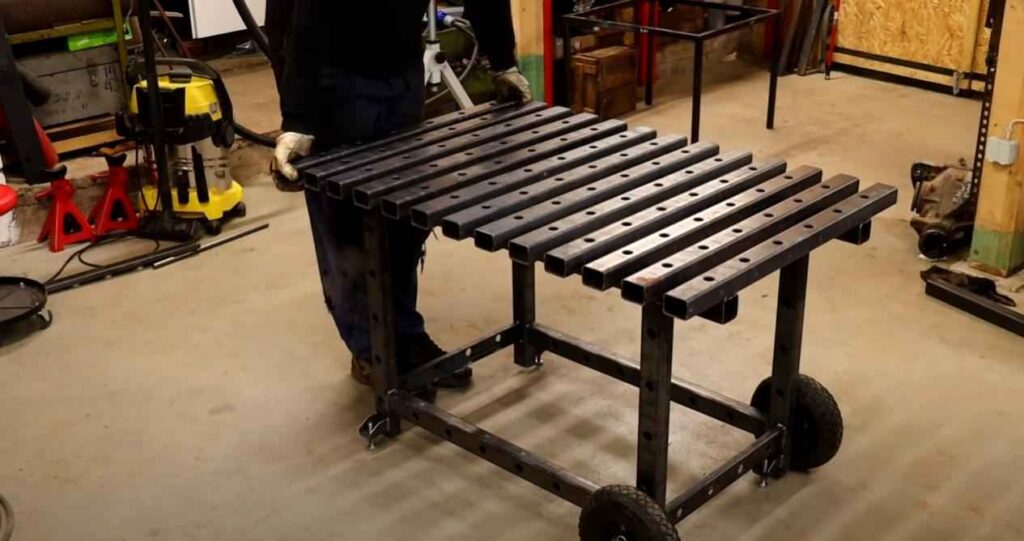

Рабочая поверхность сварочного верстака представлена в виде решетчатой столешницы. Она удобна тем, что для фиксации заготовок можно использовать обычные F-образные струбцины.
Столешница сварочного верстака крепится к металлической раме.
Что касается рамы, то в данном случае мастер взял за основу классическую конструкцию: четыре опорных ноги, которые в нижней части соединены между собой с помощью царг и проножек.

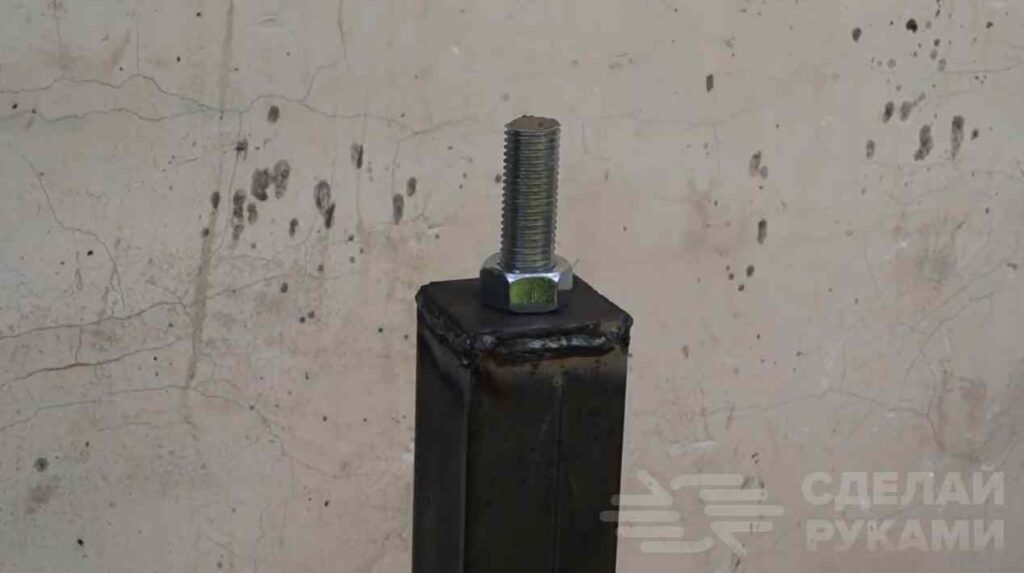

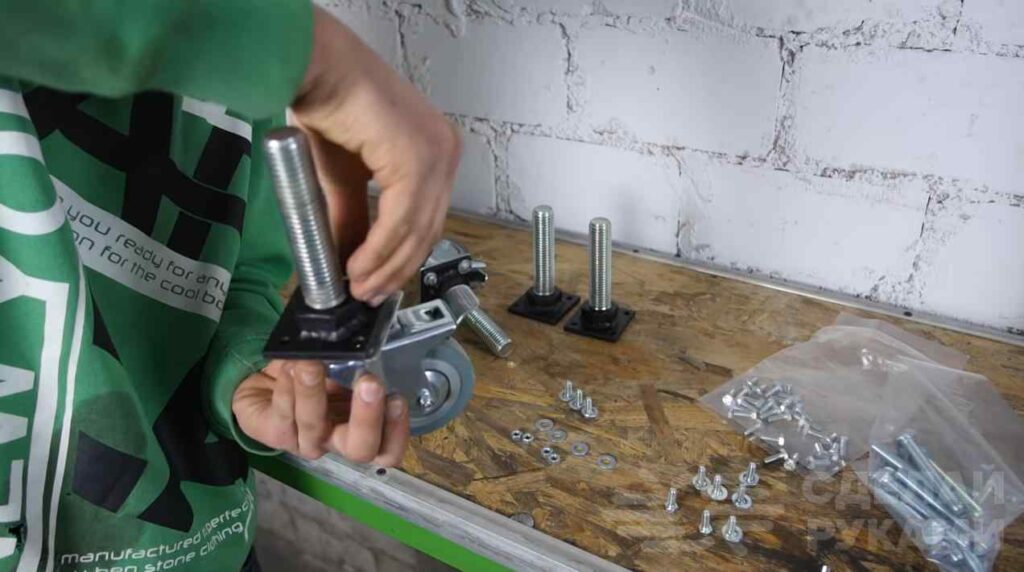

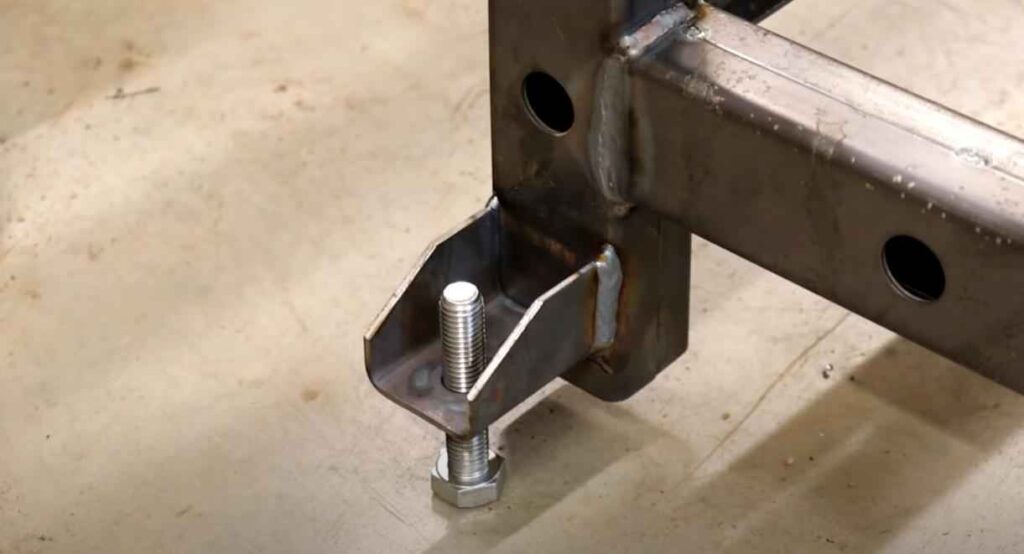

К каждой ножке приварены крепления с регулировочными опорами, чтобы можно было корректировать уровень стола на неровной поверхности.

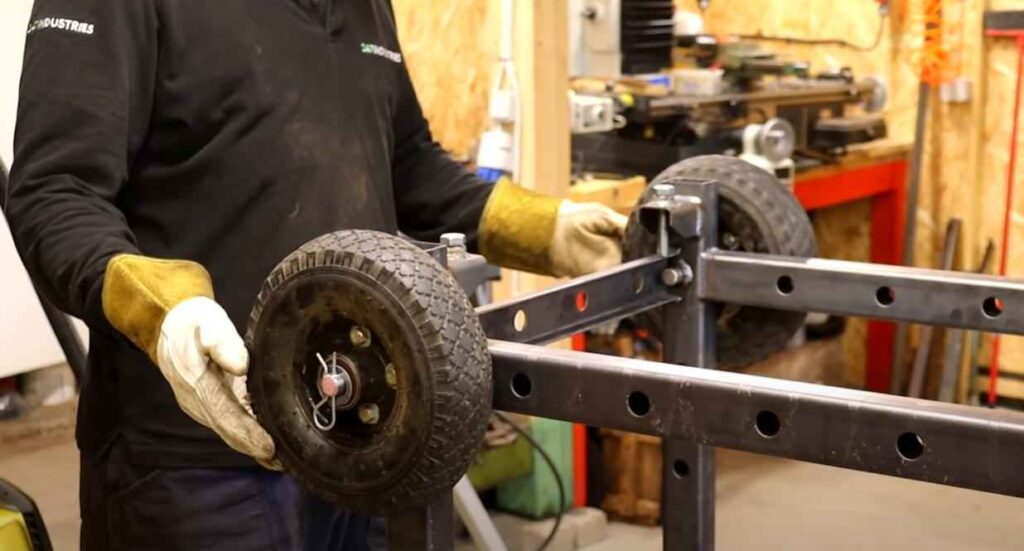

К двум ножкам прикреплены колеса, что делает конструкцию мобильной (очень удобно).
Пошаговый процесс изготовления сварочного верстака

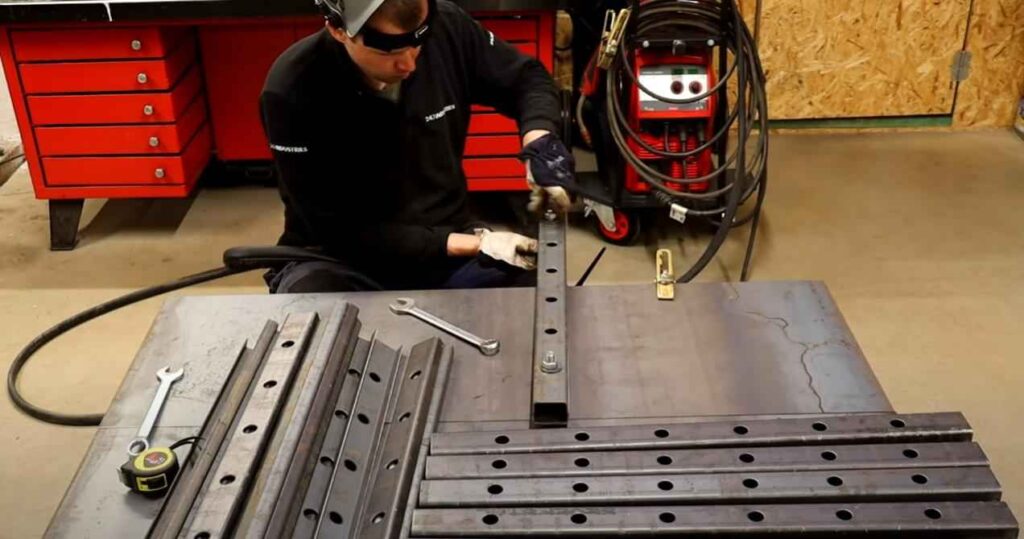

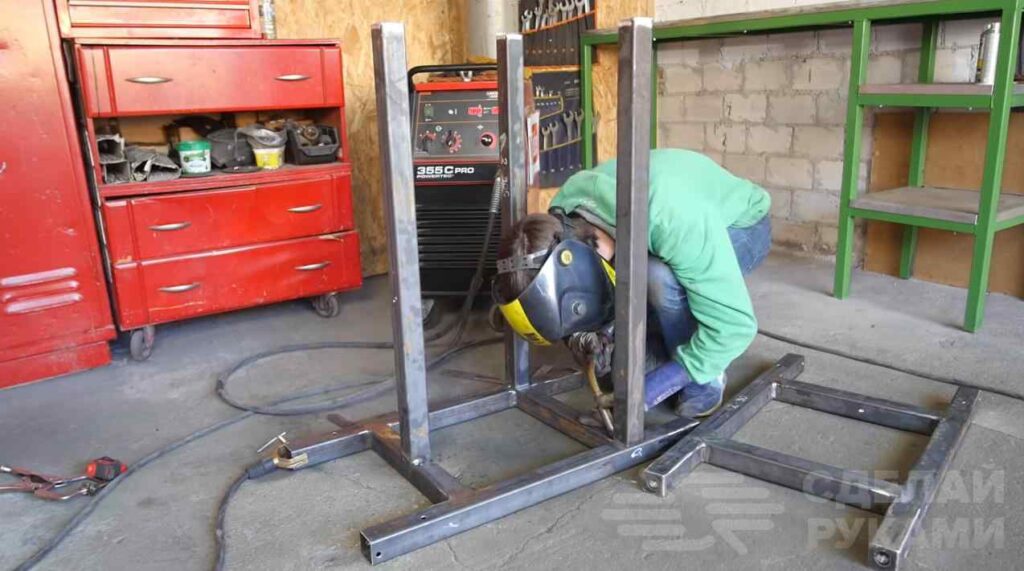

Первым делом автор отрезал заготовки подходящей длины из холоднокатаного швеллера, разметил их, потом просверлил отверстия.
После этого все подготовленные заготовки необходимо сварить попарно, чтобы получился квадратный профиль.
Изготовление столешницы

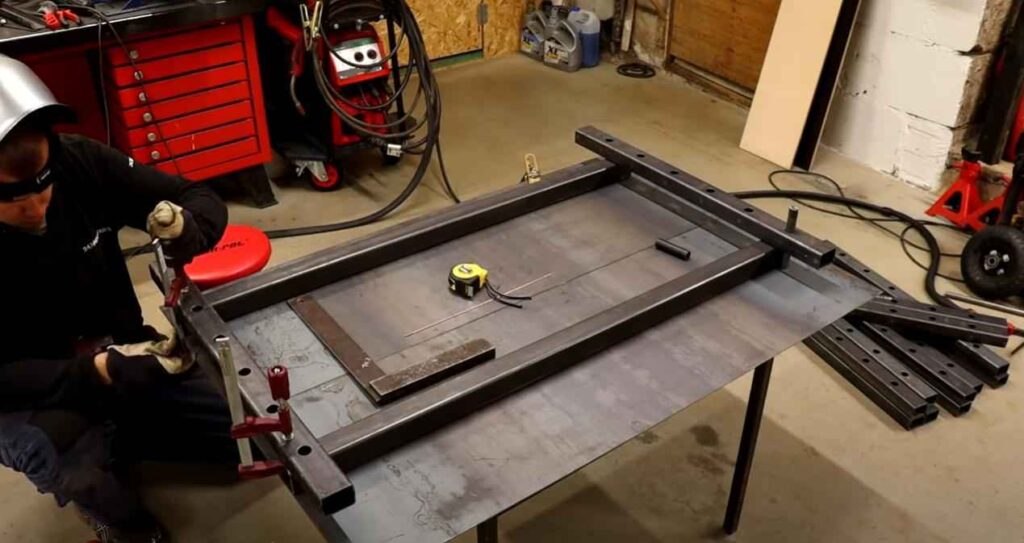

Отрезаем два куска профильной трубы, выставляем их параллельно друг другу на нужном расстоянии, и затем привариваем по краям две заготовки из швеллера.
После этого необходимо будет приварить оставшиеся заготовки, выдерживая между ними одинаковую ширину.
Изготовление рамы

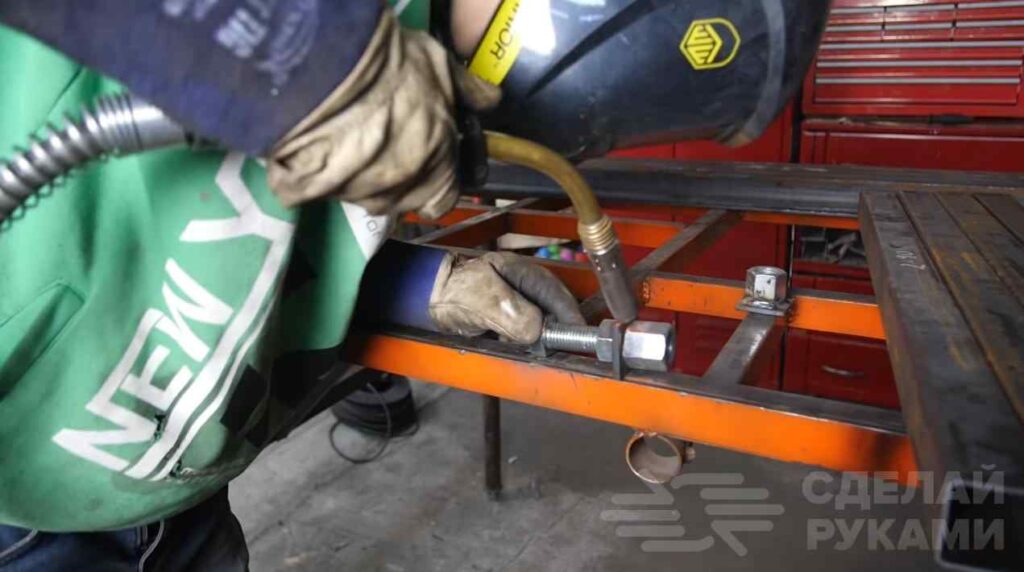

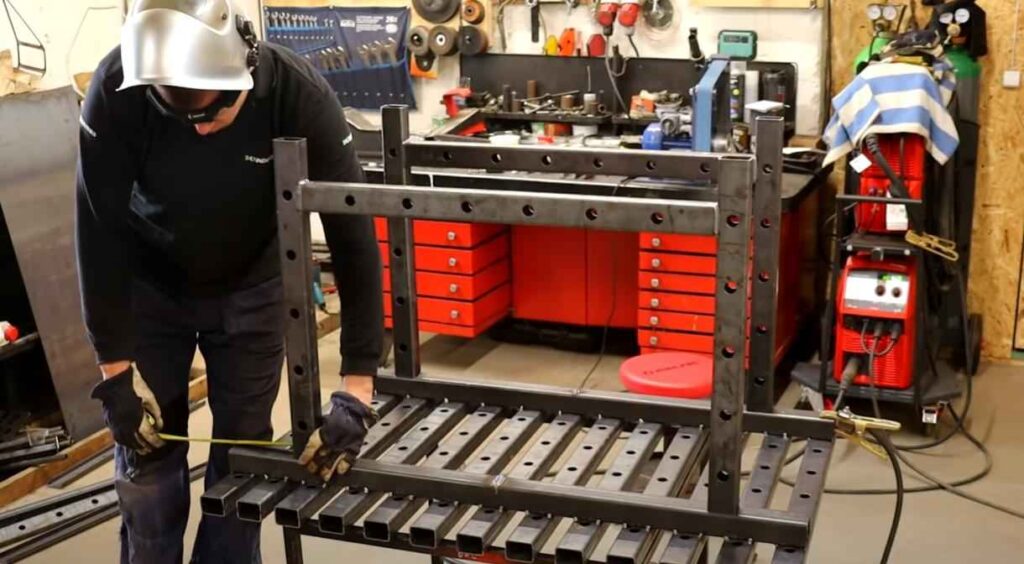

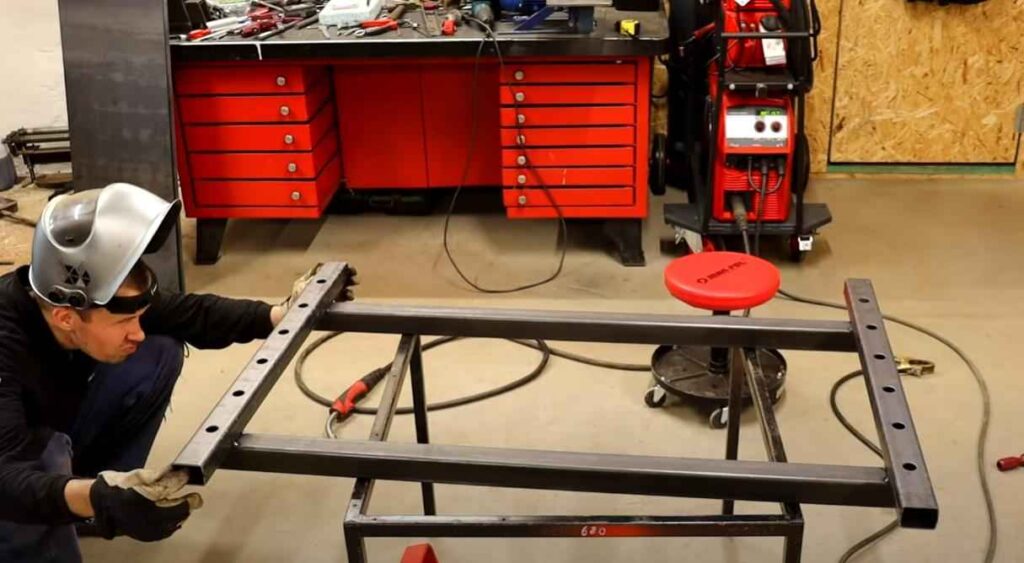

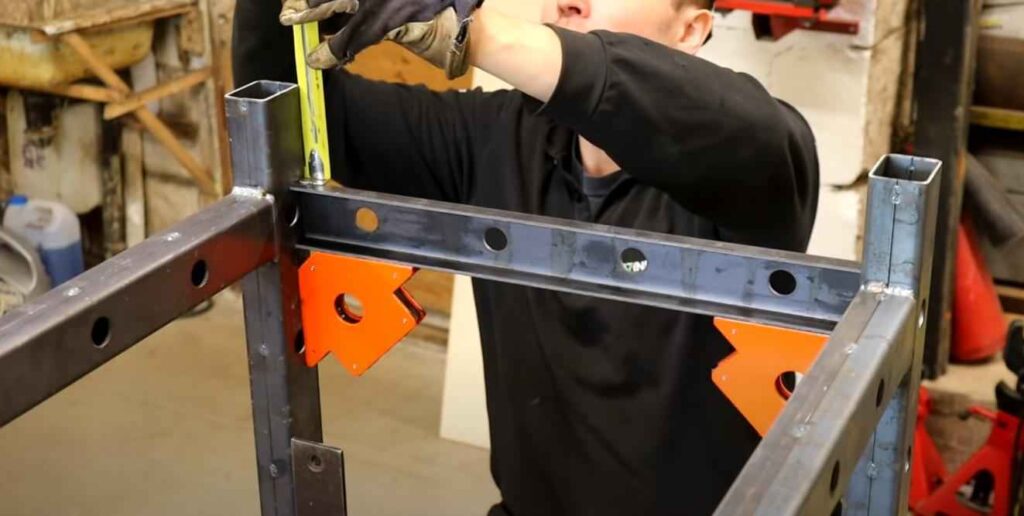

Из квадратного профиля, сваренного из швеллера, автор сварил две пары ножек, соединенных между собой при помощи царг. Их надо будет приварить к нижней части столешницы.
После этого отрезаем два куска швеллера, также сверлим в них отверстия, после чего привариваем между ножек — используем их в качестве проножек.
Сборка конструкции целиком
На последнем этапе останется только приварить к опорным ножкам крепления с регулировочными опорами из болтов, а также установить ось с колесами.
Зачищаем сварные швы болгаркой с лепестковым кругом, обезжириваем поверхность металла, и приступаем к финальному этапу — покраске.
Видео
Пошаговый процесс изготовления мобильного сварочного стола своими руками можно посмотреть в авторском видеоролике ниже.

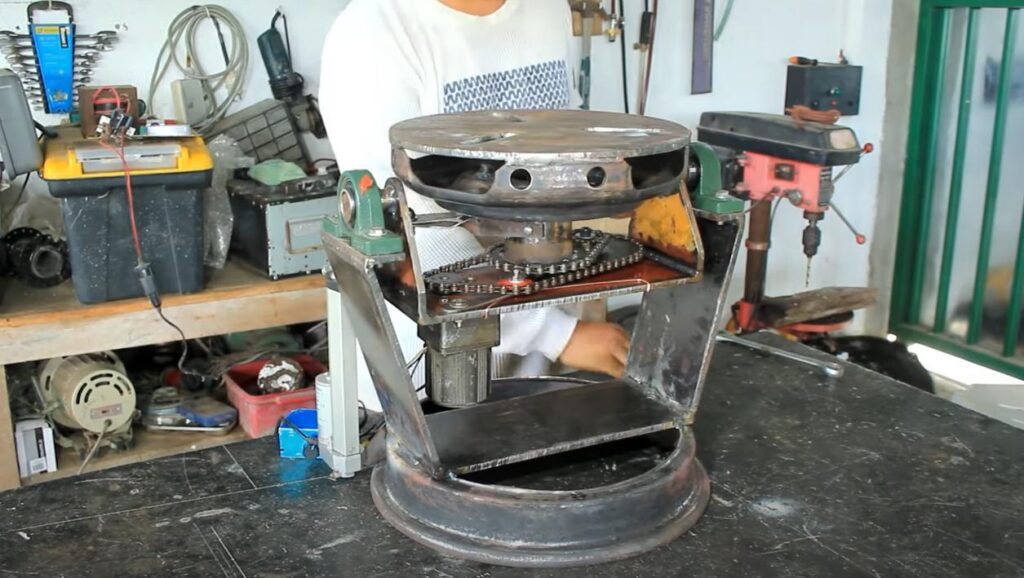

Поворотный сварочный стол из автомобильных дисков
Самодельный поворотный стол облегчает и ускоряет процесс сварочных работ. Поэтому настоятельно рекомендуем обзавестись таким столом. Как его сделать своими руками, расскажем ниже.
Необходимые материалы:
- автомобильный колесный диск;
- электромотор;
- листовой металл толщиной 8—10 мм;
- корпусные подшипники;
- стальной кругляк;

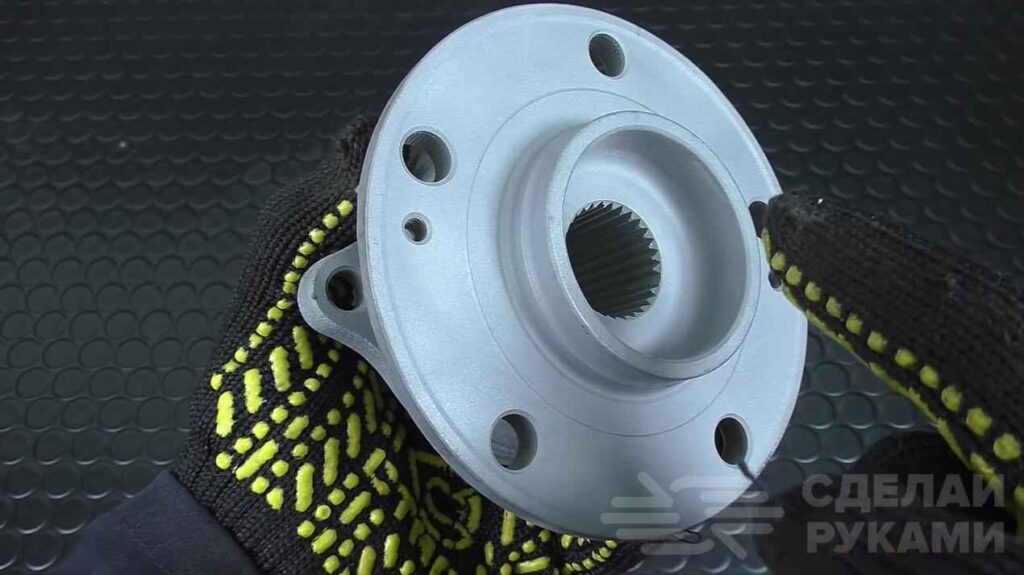

- ступица;
- звёздочки и цепь — для цепной передачи;
- линейный актуатор.
Подготовка колесного диска

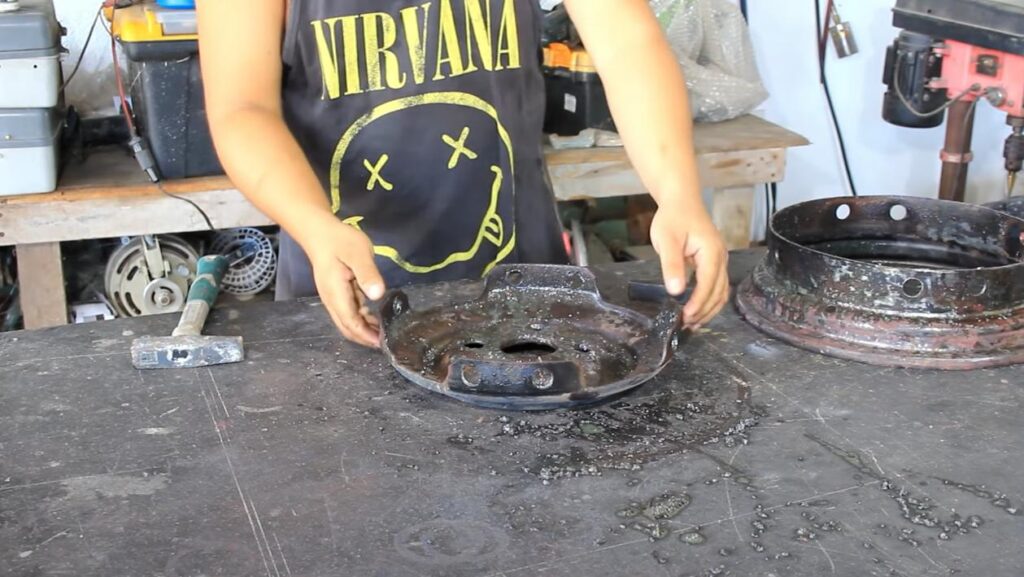

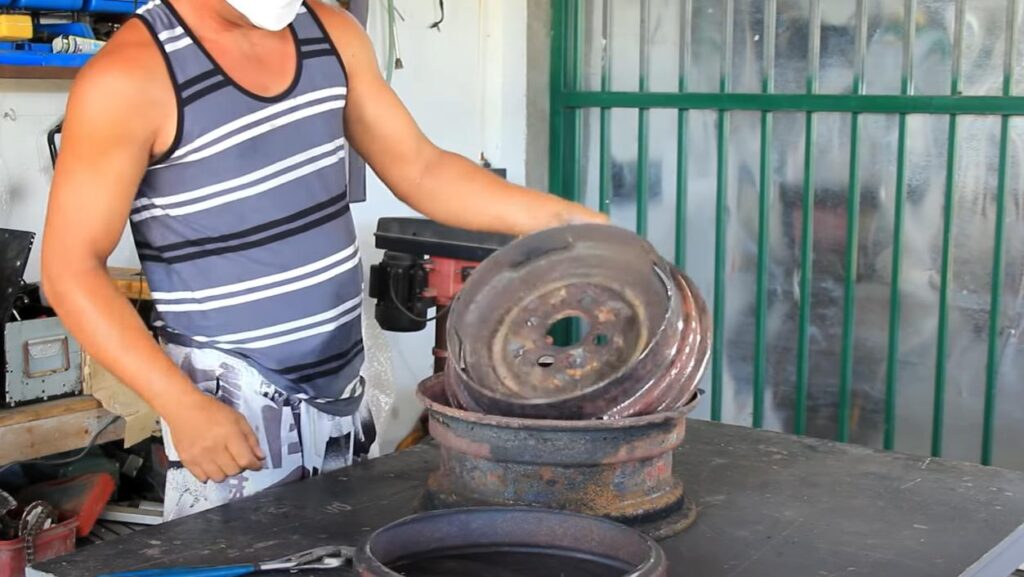

Сначала размечаем колёсный диск и с помощью болгарки отрезаем от него ненужную часть.
Из оставшейся части колесного диска вырезаем и извлекаем «сердцевину». Удаляем заусенцы.
Изготовление столешницы

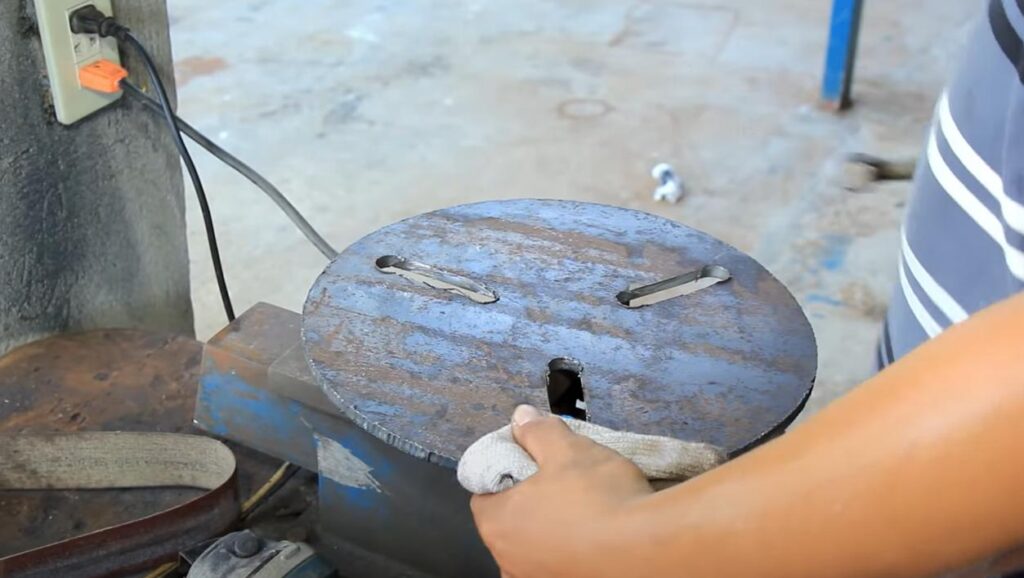

Из листового металла нужно вырезать диск подходящего размера. Затем прорезаем в нем три прорези.
Привариваем получившуюся заготовку (опорную поверхность) к «сердцевине» колесного диска, как показано на фото ниже.
После этого необходимо будет сделать крепления для ступицы — переносим крепёжные отверстия на деталь, привариваем болты.
Сборка поворотной платформы

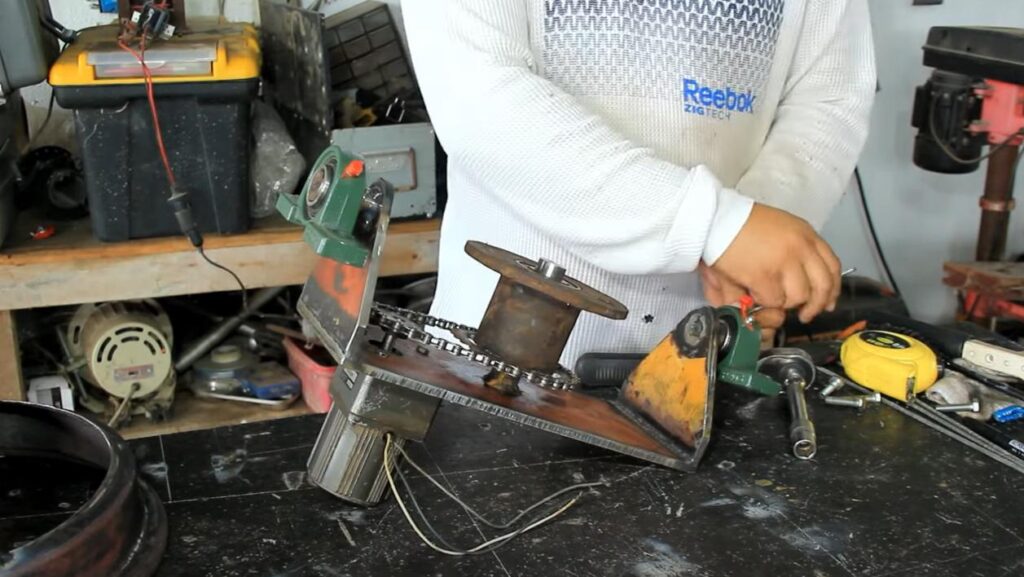

Из листового металла надо будет вырезать пластину прямоугольной формы и приварить посередине кусок стального кругляка, на который будет надеваться ступица.
По торцам детали привариваем ещё две пластины с приваренными к ним отрезками стального кругляка — на них будут надеваться корпусные подшипники.
Изготовление основания

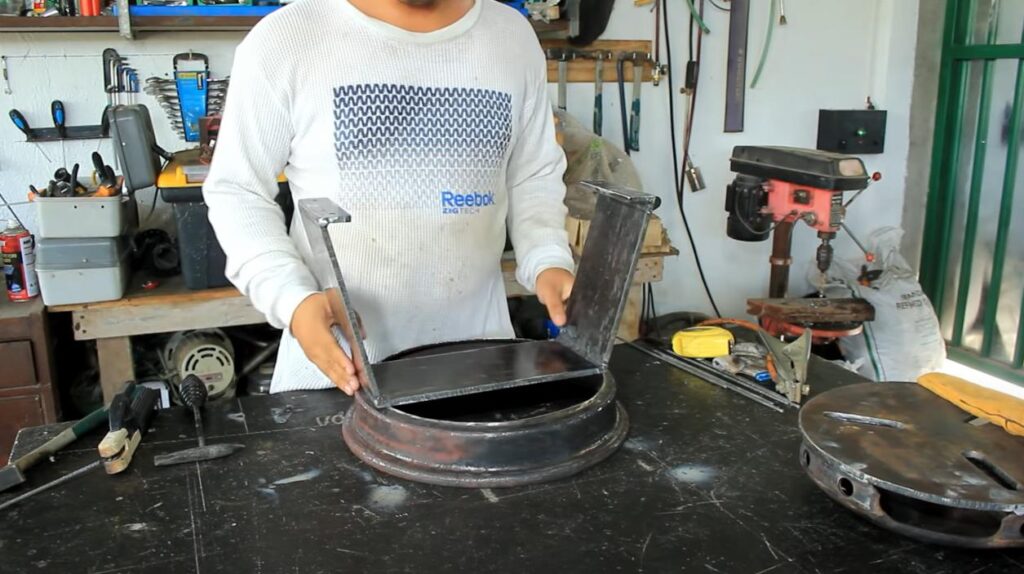

К оставшейся части колесного диска авто, из которого вырезали «сердцевину», привариваем станину, изготовленную из листового металла.
Сборка конструкции

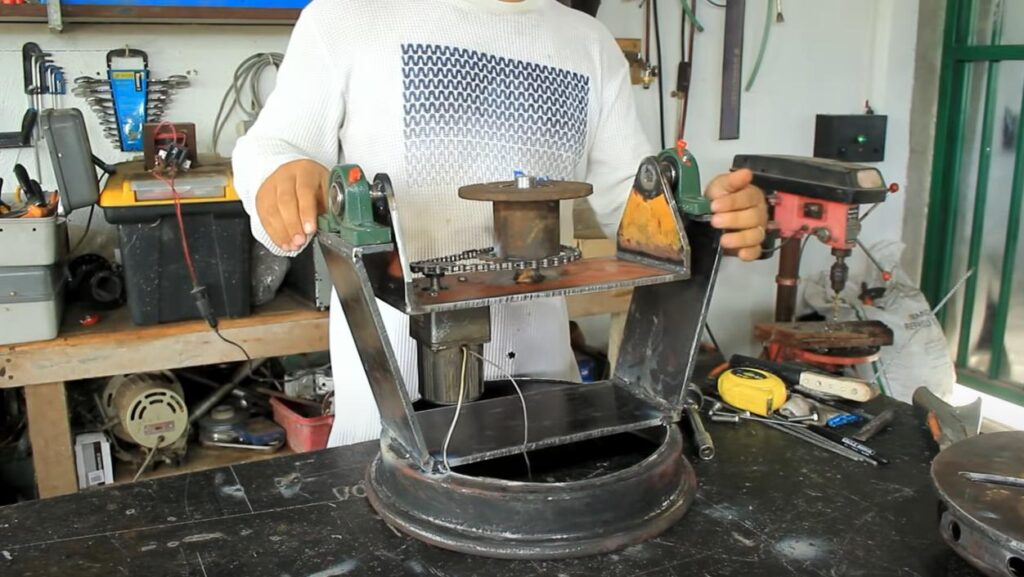

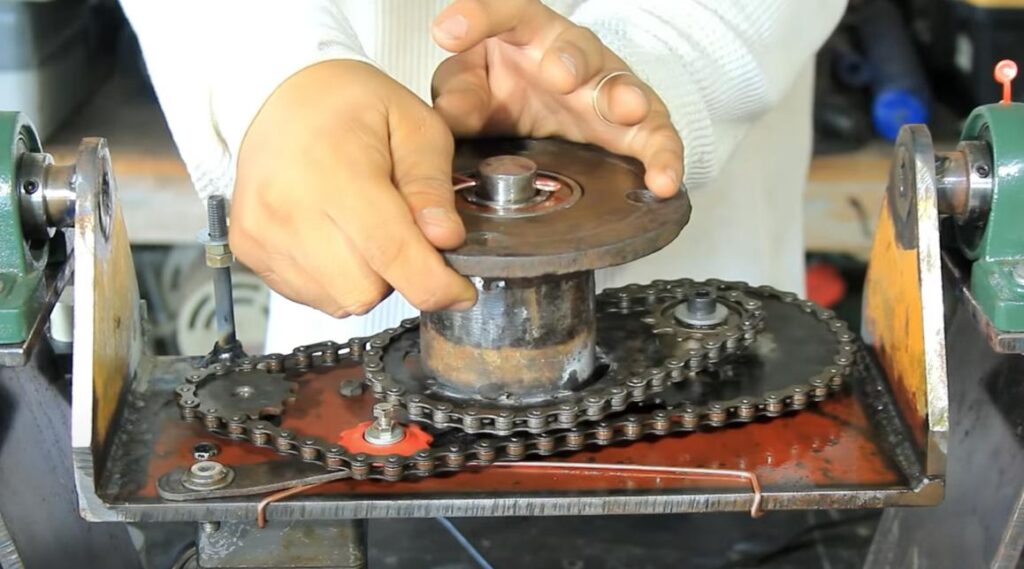

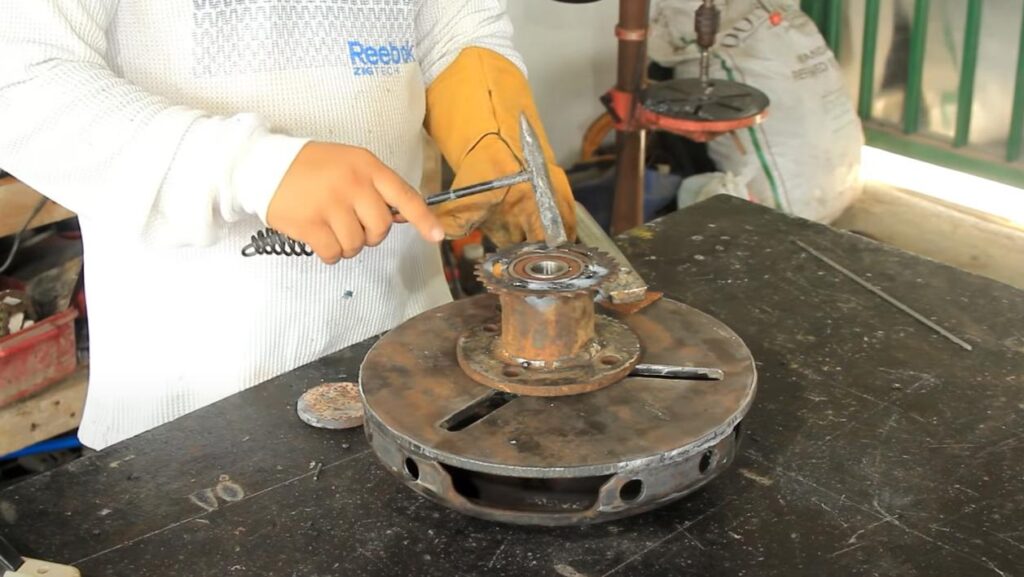

На поворотную платформу надеваем ступицу, предварительно приварив к ней звездочку. Соединяем с помощью цепи со звёздочкой, установленной на валу электромотора. По бокам устанавливаем корпусные подшипники.
Собранную конструкцию устанавливаем на станину.

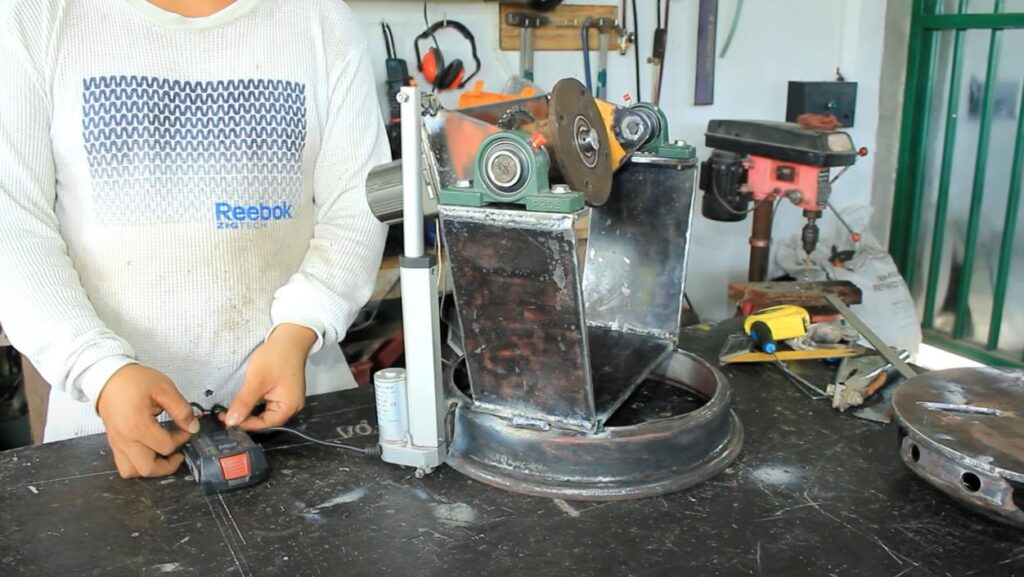

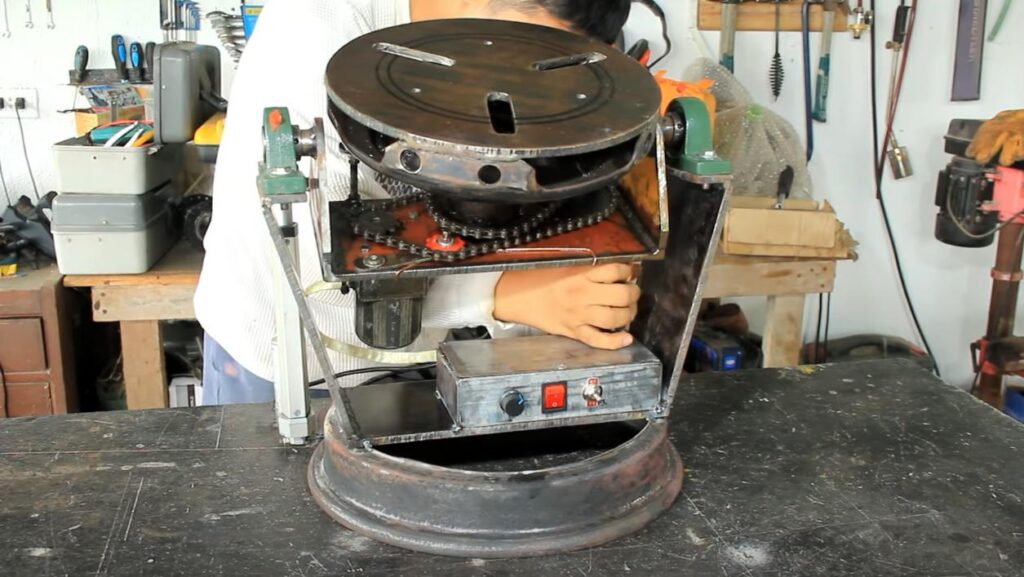

После этого необходимо будет установить линейный актуатор. Затем автор немного доработал цепной привод.
В завершении останется лишь прикрепить к ступице опорную рабочую поверхность столика. В нижней части основания устанавливаем блок управления.
Видео
Подробно о том, как изготовить поворотный сварочный стол из автомобильных дисков, советуем посмотреть в авторском видеоролике.
Идеей поделился автор YouTube канала Sek Austria.
Сварочный верстак своими руками с ящиками и вращающейся платформой
Сварочный верстак, даже если он относится к эконом-классу, должен быть максимально удобным в использовании — от этого напрямую зависит качество сварочных работ. И такой стол можно изготовить своими руками из доступных материалов.
В данном обзоре автор покажет, как сделать мобильный сварочный верстак с ящиками для хранения инструмента и вращающейся платформой в центре столешницы.
Это довольно удобная и простая в изготовлении конструкция. При наличии необходимых материалов и инструментов повторить сможет каждый.
Из основного материала потребуется квадратная и прямоугольная профтруба, а также куски листового металла. Из инструмента для работы понадобится электродрель, болгарка и сварочный аппарат.
Рекомендуем также прочитать статью: как своими руками сделать поворотный гриндер для домашней мастерской и гаража.
Изготовление столешницы

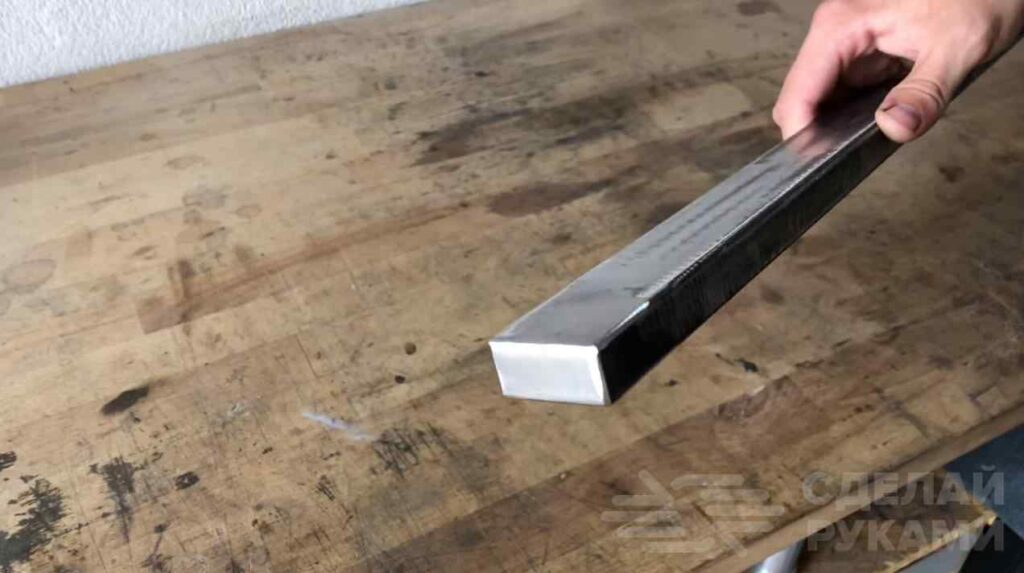

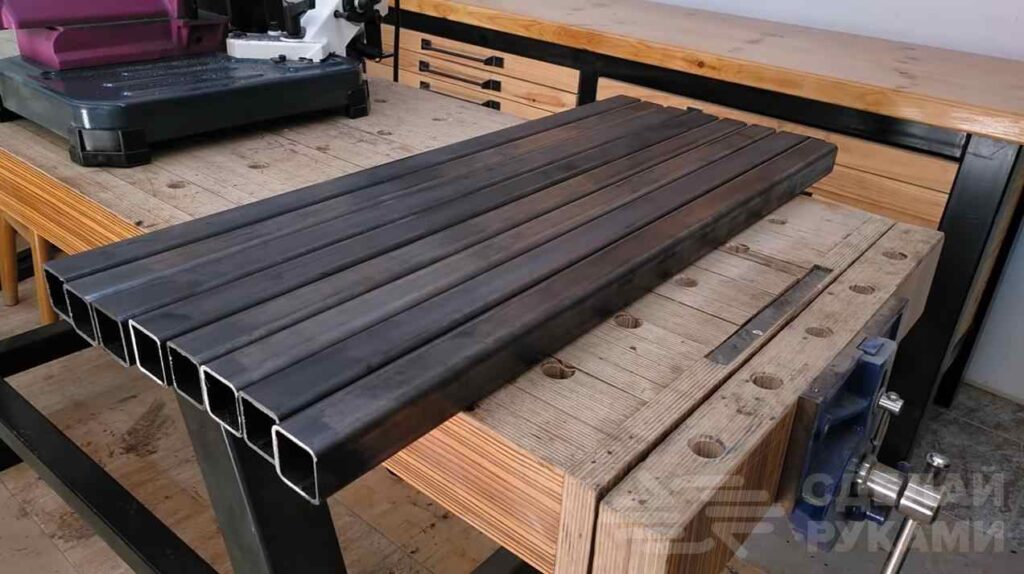

Первым делом приступаем к изготовлению столешницы сварочного верстака. Для этого отрезаем подходящие по размеру заготовки из прямоугольной профтрубы.

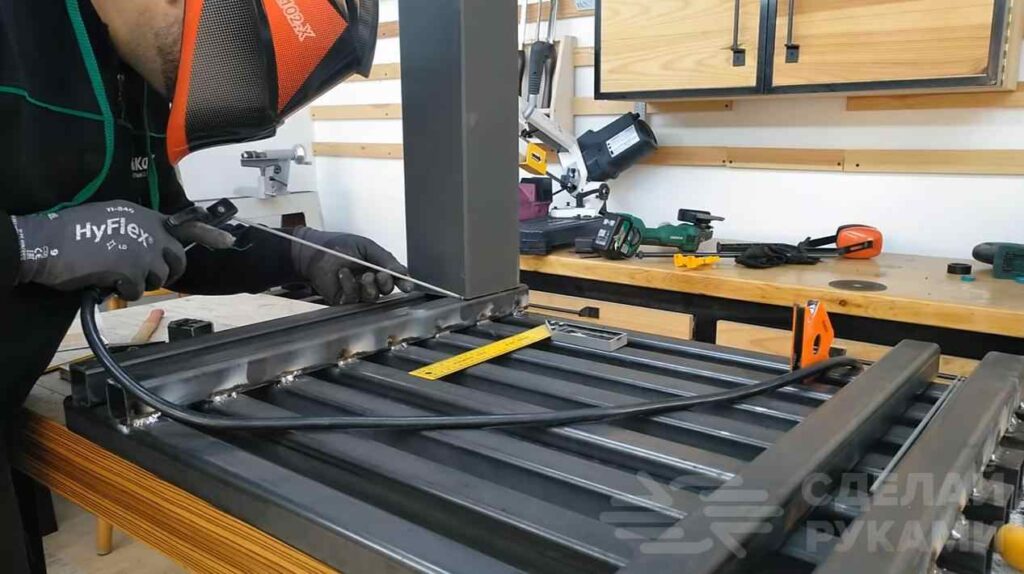

Выкладываем их на столе, выдерживая одинаковый зазор между ними, после чего чертим окружность нужного диаметра. После этого по нанесенной разметке с помощью болгарки отрезаем от заготовок все лишнее.
Отрезанные куски естественно же не выбрасываем. Будем использовать их для изготовления вращающейся платформы.

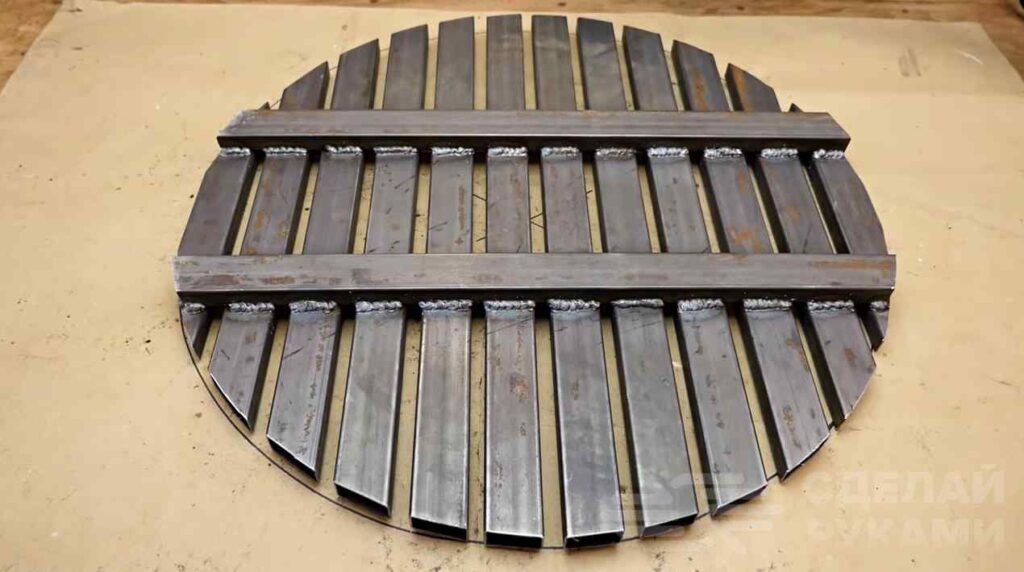

Выставляем заготовки и соединяем вместе с помощью двух поперечин из квадратного профиля. По центру привариваем ступицу (или другой механизм вращения).
Изготовление каркаса

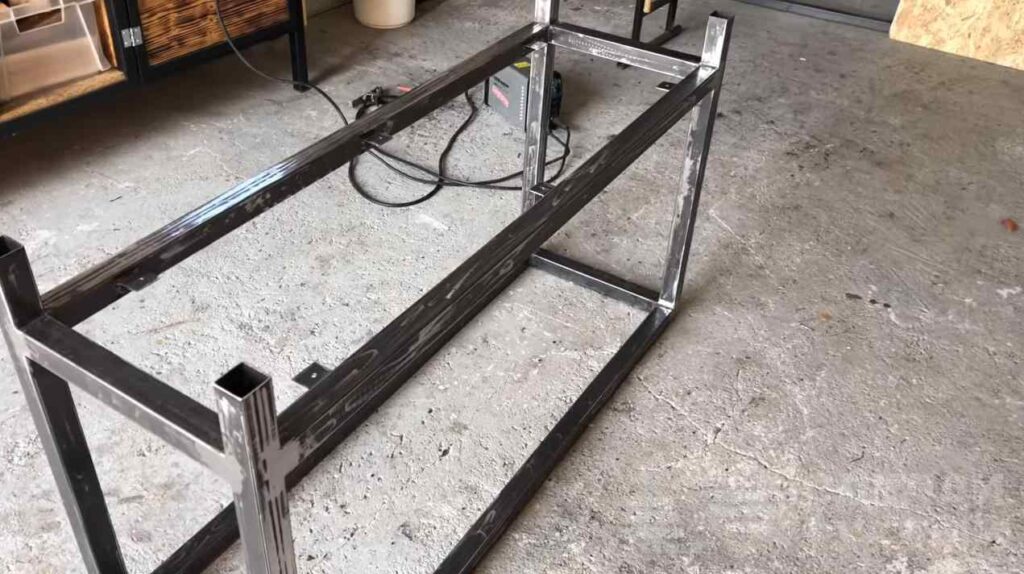

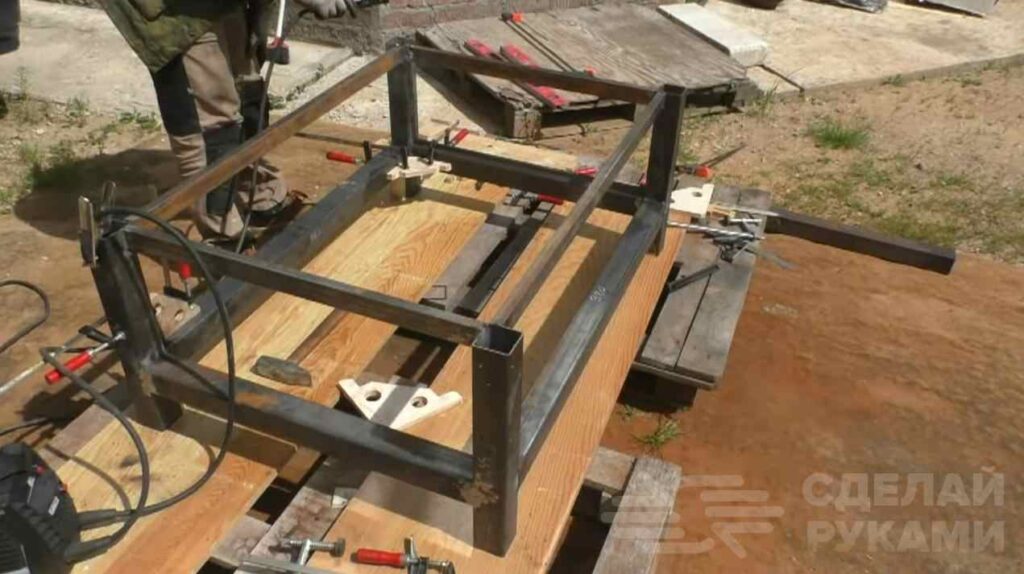

Далее из квадратных профильных труб свариваем каркас столешницы. В центре привариваем обрезанные части столешницы, по краям — целые куски профильной трубы, отрезанные по размеру.
К каркасу привариваем четыре ножки из квадратного профиля.

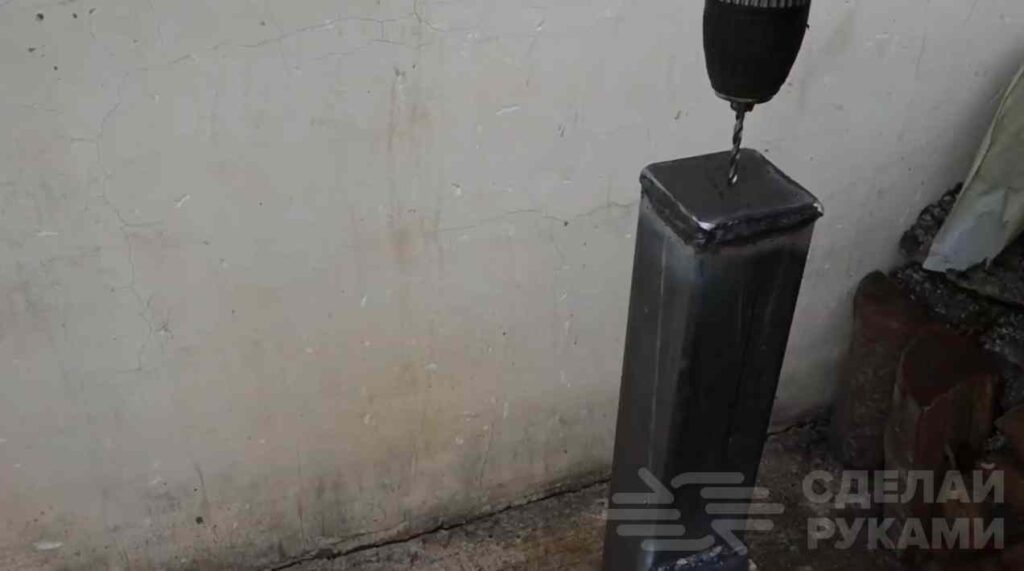

К торцам привариваем заглушки с отверстиями (чтобы можно было установить колесики или обычные подпятники, регулируемые по высоте).
На последнем этапе останется только установить вращающуюся платформу, а также изготовить ящики и прикрепить их к каркасу с помощью петель.
К нижней части каркаса привариваем или прикручиваем лист металла. Потом можно все покрасить.
Подробно о том, как сделать сварочный верстак своими руками с ящиками и вращающейся платформой, можно посмотреть на видео ниже.
Видео
Данной идеей с нами поделился автор YouTube канала Men’s Craft, за что ему огромное спасибо. Верстак получился весьма годным.
Изготовление сварочного верстака на колесах своими руками
Мобильный сварочный верстак будет полезен не только начинающим, но и мастерам «со стажем», которые сталкиваются со сварочными работами каждый день.
В магазине такие столы стоят обычно недешево, да и качество у них не всегда на должном уровне. В связи с этим, выгоднее сделать сварочный верстак своими руками.

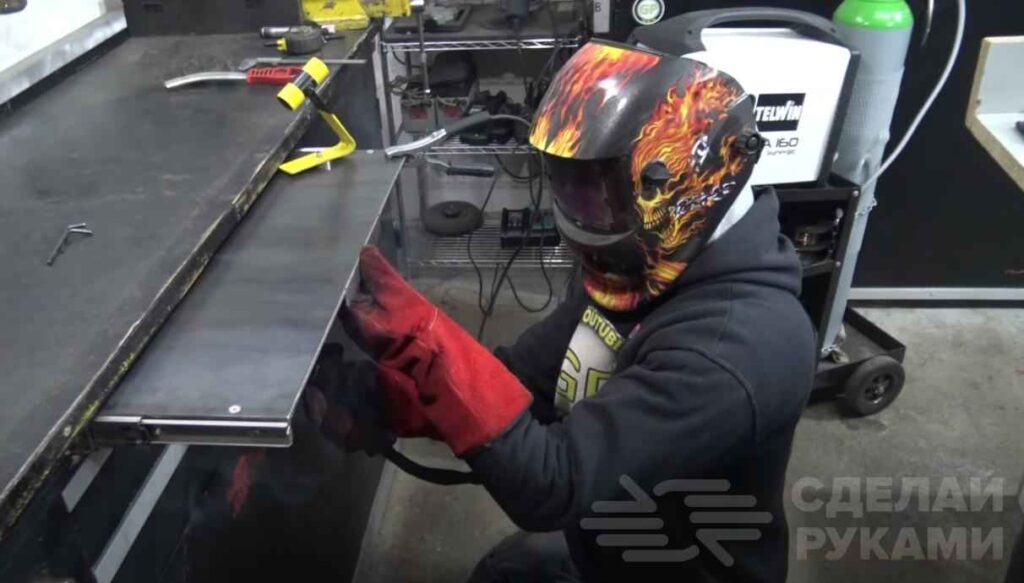

В этом обзоре автор показывает процесс изготовления многофункционального рабочего места на колесах — для домашней мастерской.
В сварочном верстаке дополнительно предусмотрены выдвижные ящики и органайзеры для инструментов и запчастей.
В первую очередь потребуется сделать чертеж верстака, заранее определившись с его размерами, а также подготовить все необходимые материалы и инструменты.
Обратите внимание: от того, насколько точно будут отрезаны и подогнаны заготовки из профильной трубы, напрямую зависит надежность и устойчивость всей конструкции.
Основные этапы работ

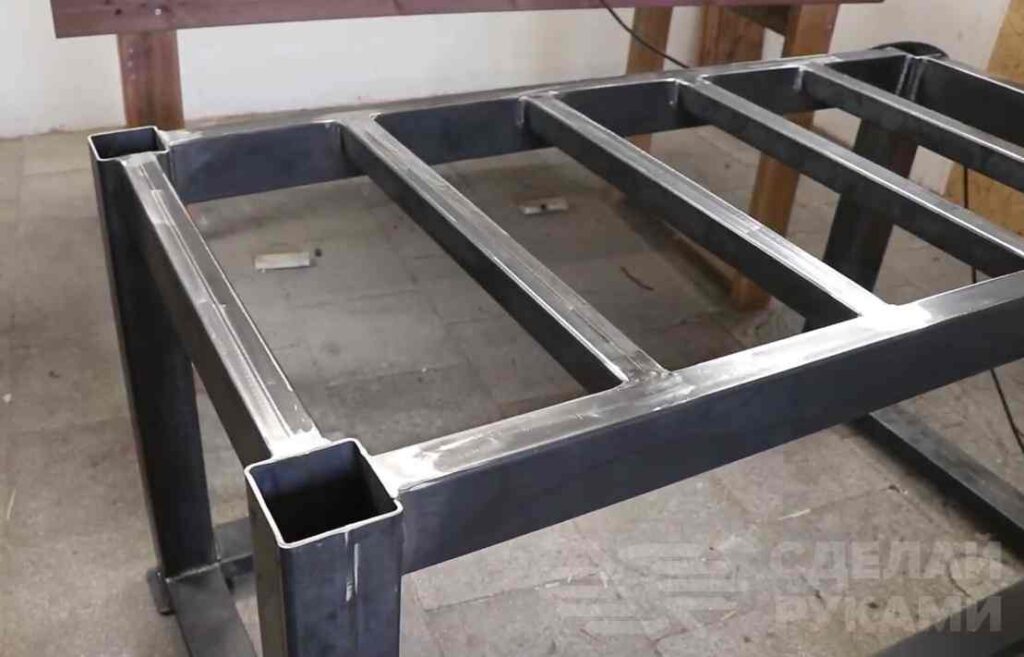

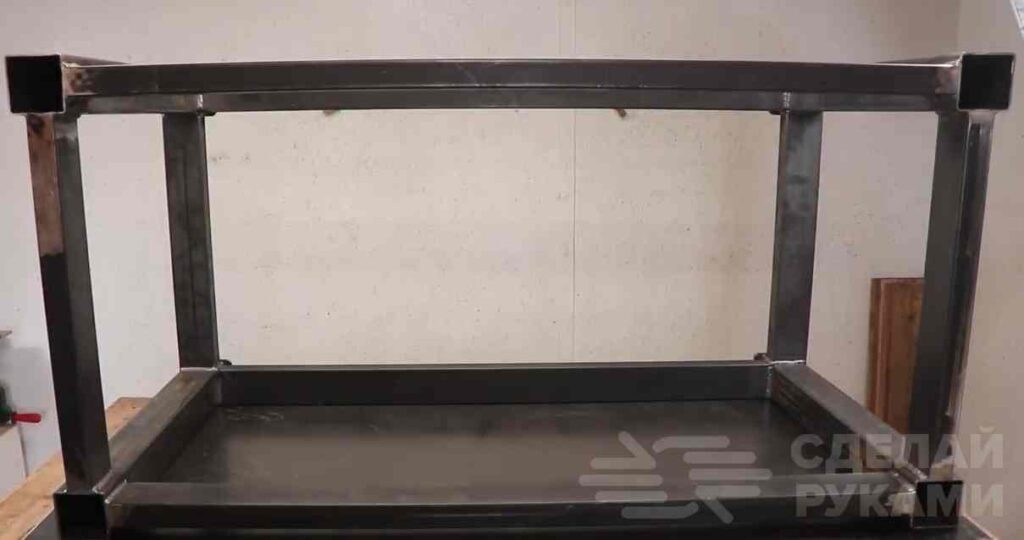

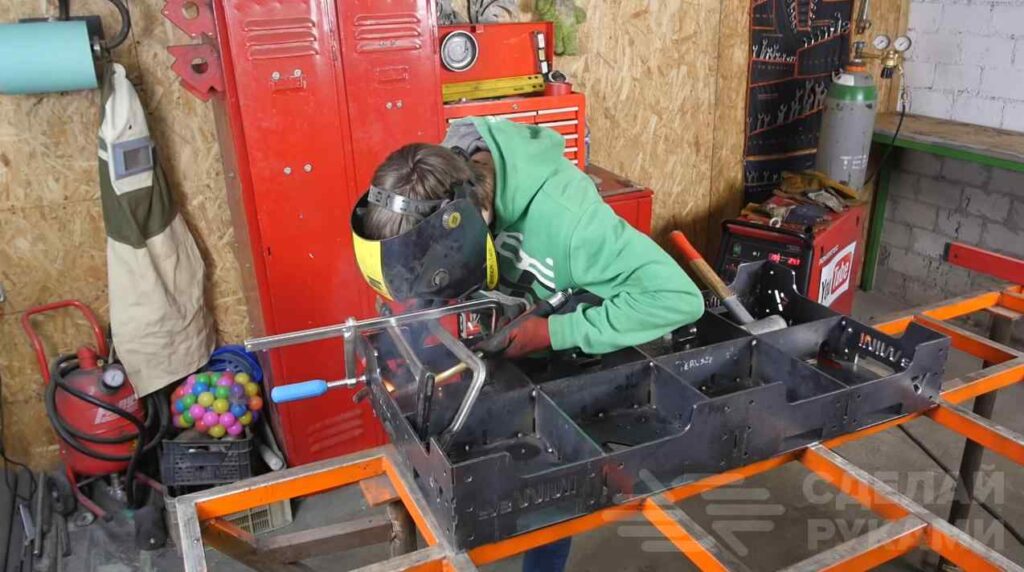

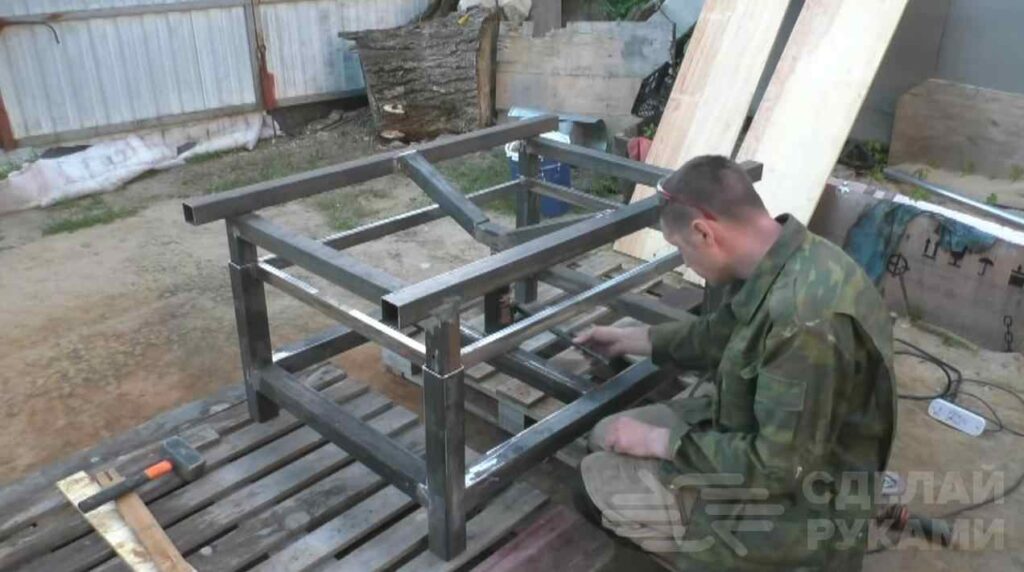

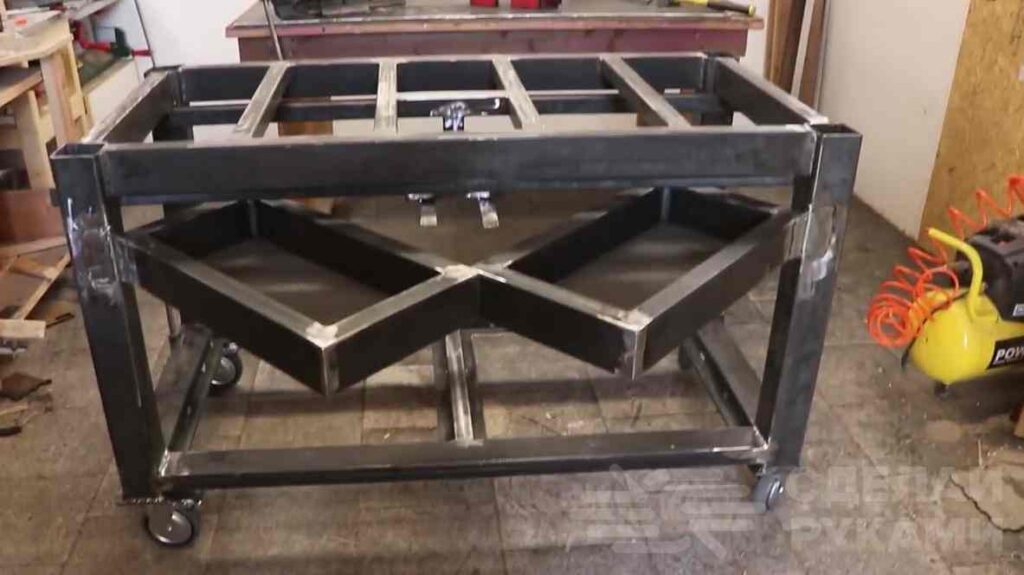

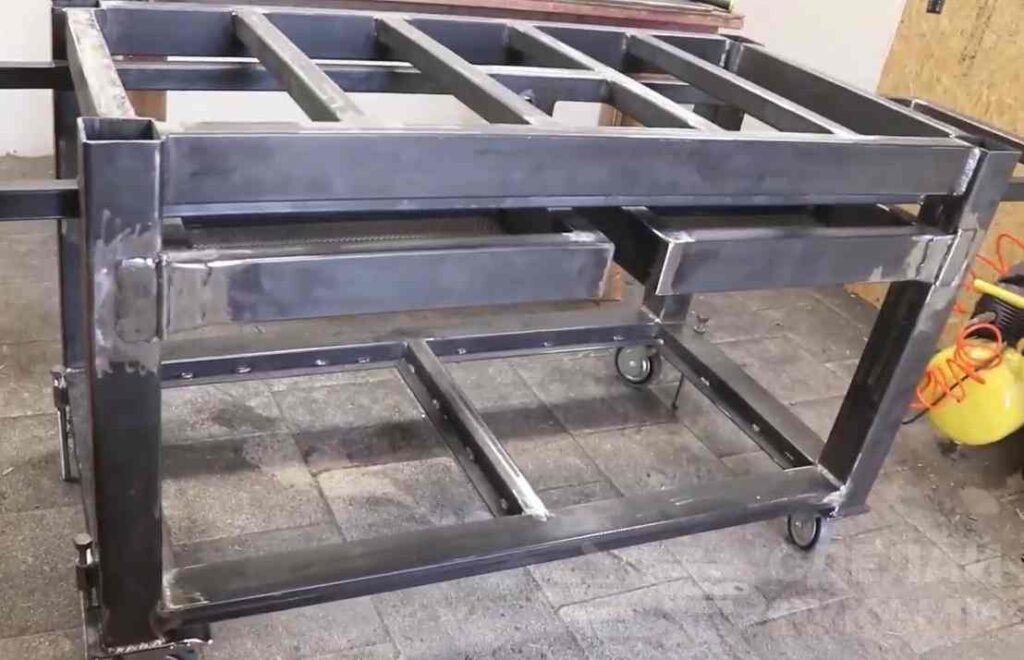

На следующем этапе автор сваривает силовой каркас стола. Конструкция, в принципе, классическая, главное — заранее определиться с размерами.
В верхней части каркаса верстака, где будет располагаться столешница, нужно приварить ребра жесткости (в данном случае — 4 штуки).

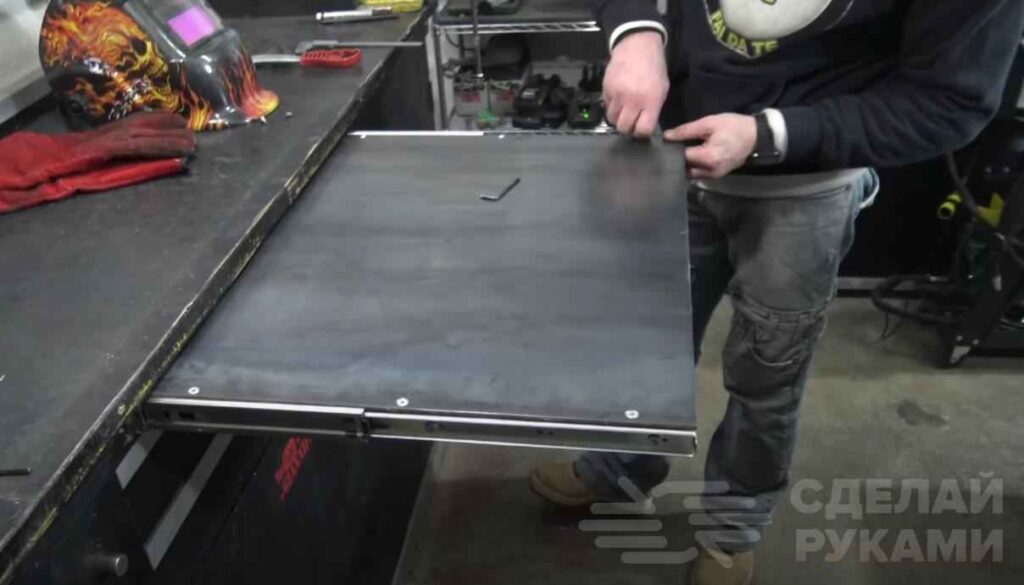

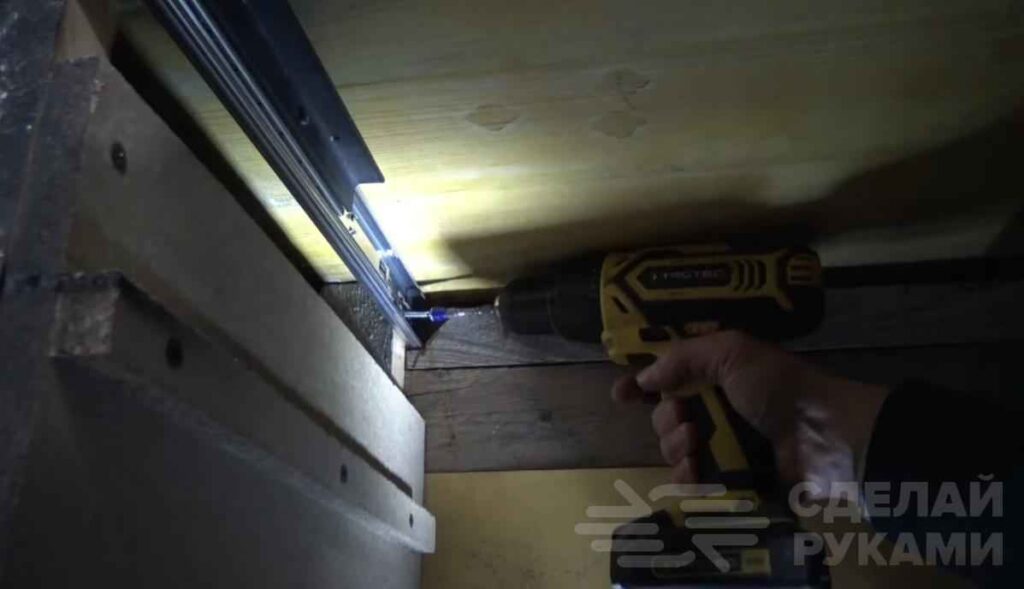

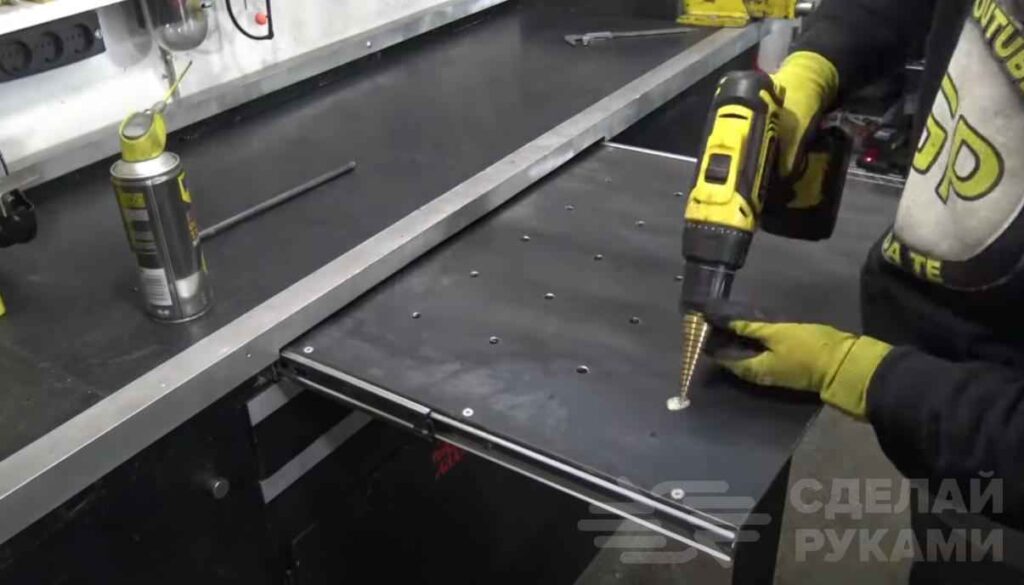

После этого мастер переходит к изготовлению ящиков для инструмента и прочих «мелочей». Только ящики не выдвижные, как в классических верстаках, а поворотные (они крепятся на петлях).

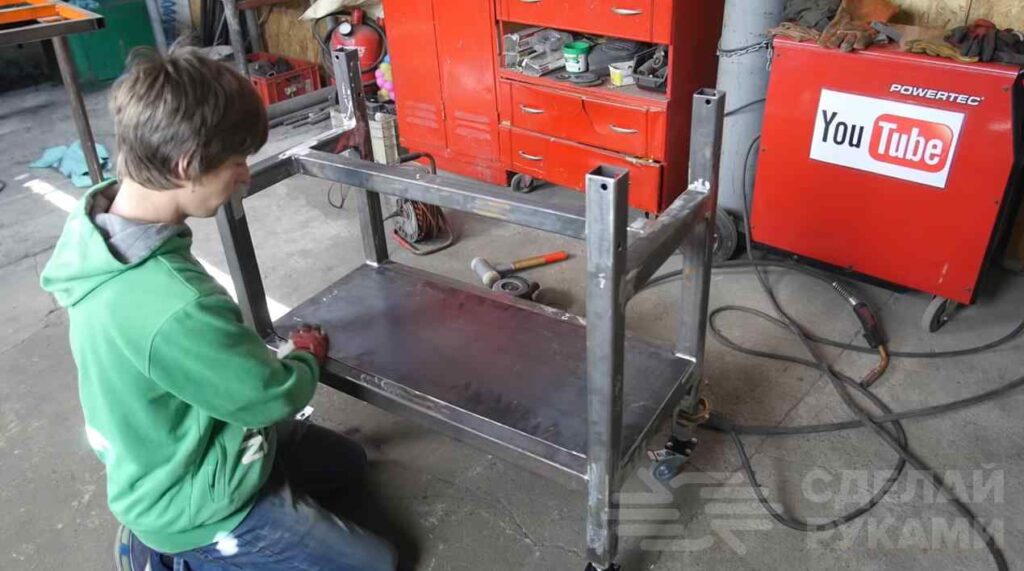

В нижней части каркаса автор приваривает рамы для полок. К ножкам стола нужно приварить колесики.
На последнем этапе останется только вырезать и приварить столешницу. В ней автор предварительно просверлил отверстия.
Видео
Подробно о том, как сделать сварочный верстак на колесах своими руками, смотрите на видео.

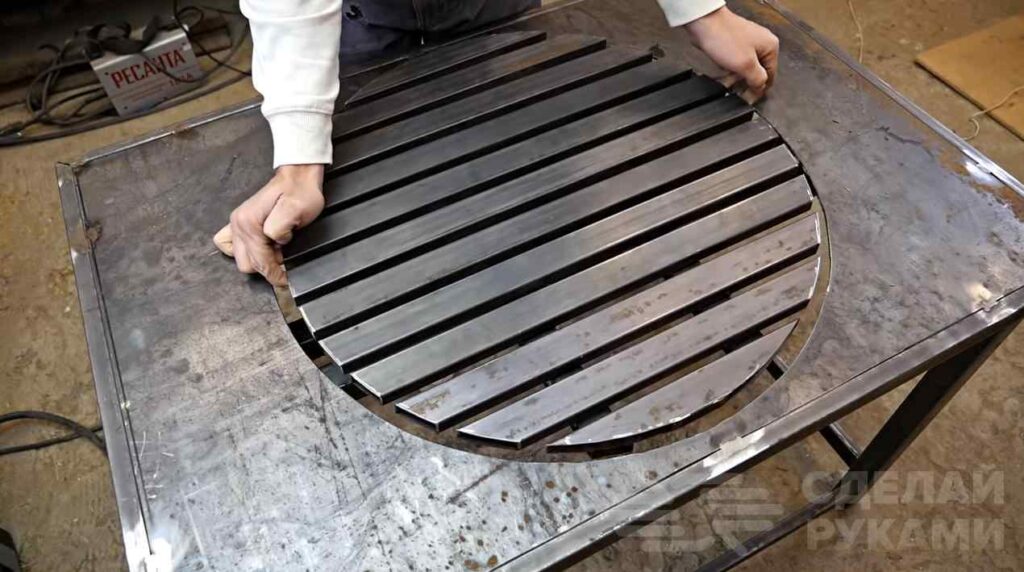

Функциональный сварочный стол с поворотной платформой

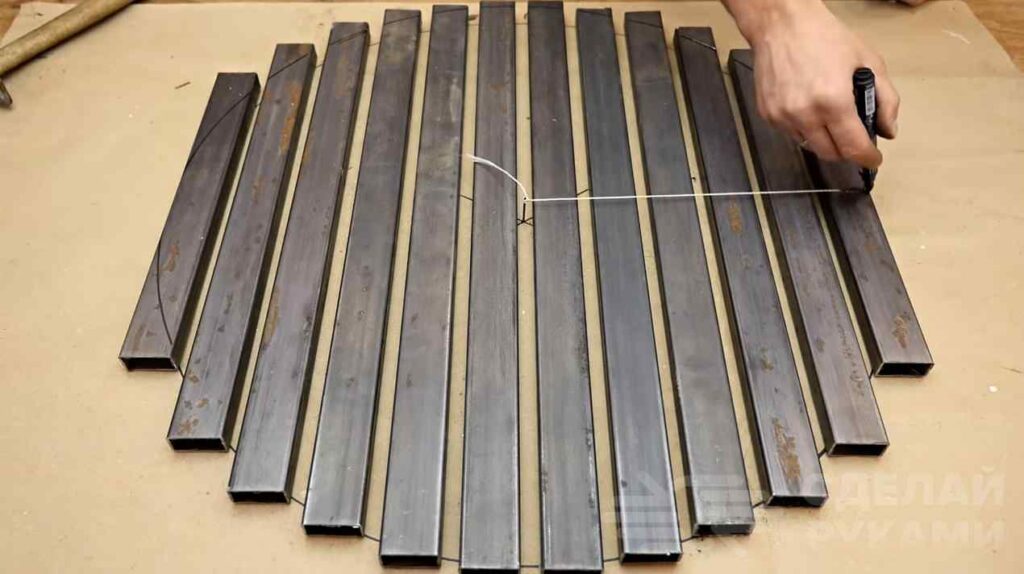

В данном обзоре автор показывает процесс изготовления самодельного функционального сварочного стола. Его особенностью является наличие поворотной платформы в центральной части.
Помимо этого, на столе при необходимости можно расположить сварочный аппарат или другой инструмент, а также закрепить слесарные тиски.
Для изготовления сварочного стола автор использует самый ходовой материал — профильные трубы прямоугольной и квадратной формы.
Первым делом необходимо отрезать по размеру прямоугольные профильные трубы, разметить их и обрезать все лишнее болгаркой.
Эти заготовки будут использоваться для изготовления поворотной платформы. К ним автор приваривает перпендикулярно две профтрубы.
Основные этапы работ

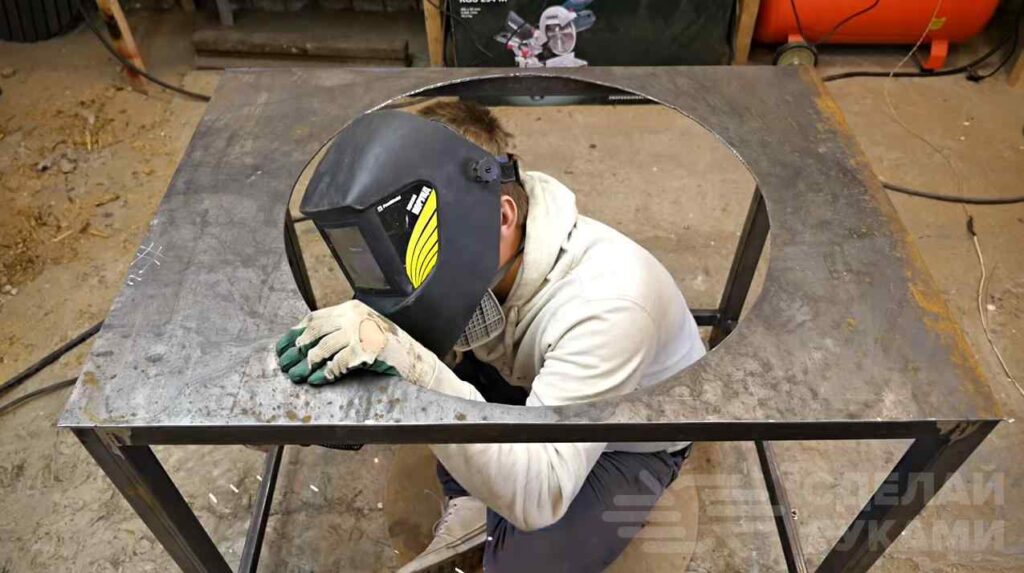

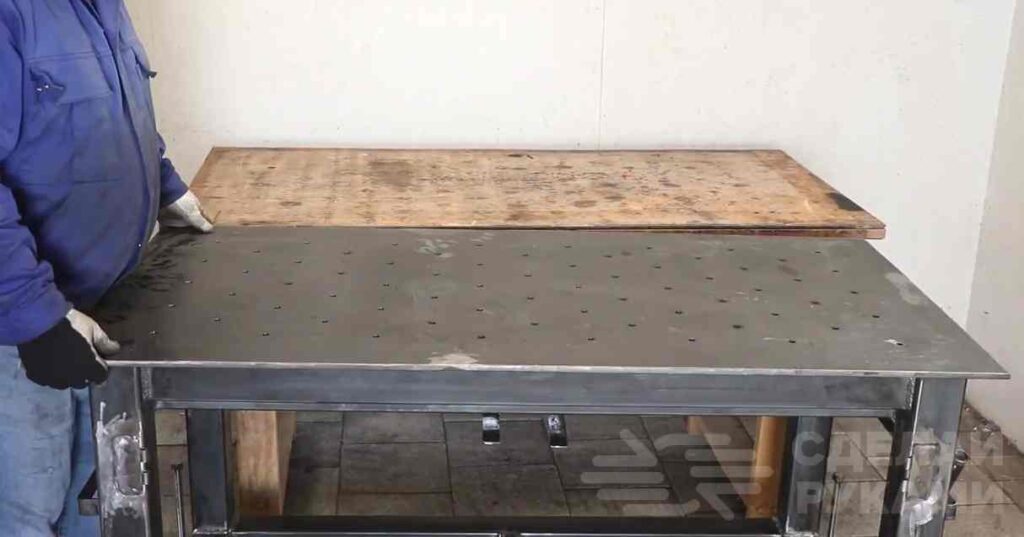

На следующем этапе из листа металла необходимо будет отрезать столешницу для сварочного стола. По центру вырезаем круглое отверстие для поворотной платформы.

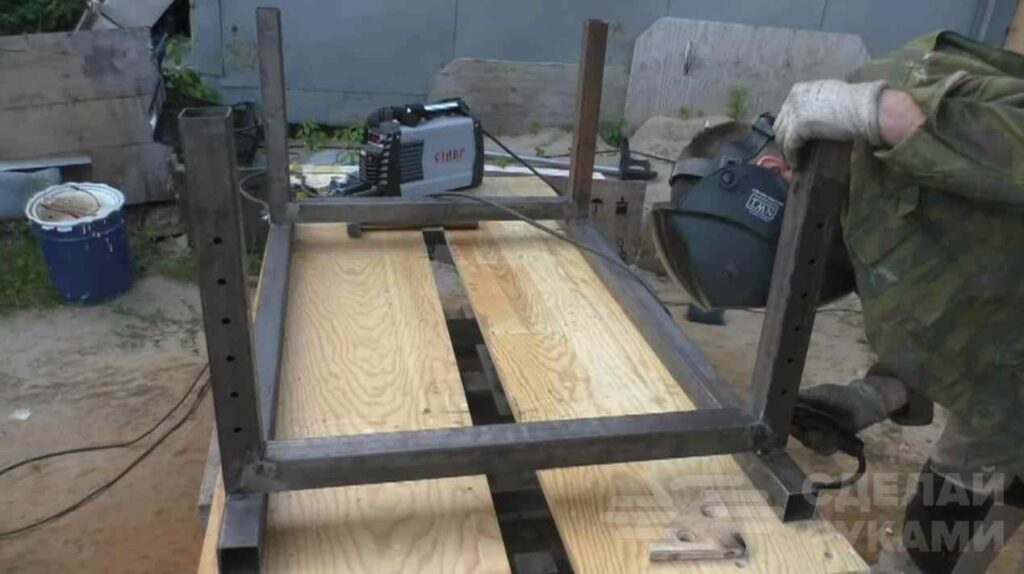

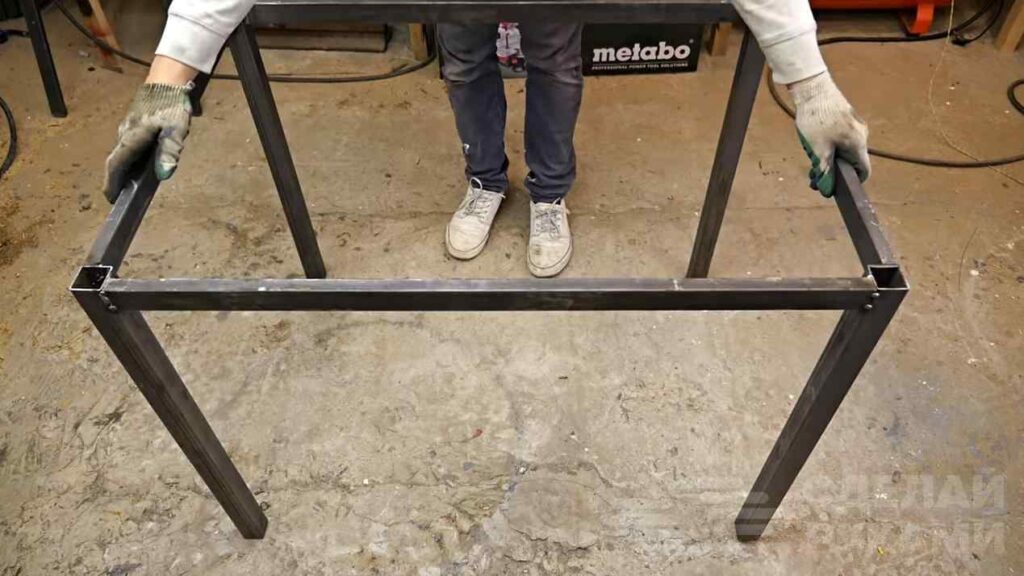

Далее нужно сварить каркас стола. Ножки автор решил сделать из квадратной профильной трубы, а раму — из прямоугольного профиля. На раму будет опираться столешница.
В нижней части мастер приваривает проножки, которые придадут больше жесткости конструкции. Потом привариваем столешницу.
По периметру столешницы надо будет приварить прямоугольную профильную трубу. Затем к раме автор приваривает еще два отрезка профиля, к которым крепится ступица. Предварительно в профтрубе необходимо просверлить крепежные отверстия.
После этого к ступице при помощи сварки крепится сама поворотная платформа. При необходимости можно и на болты закрепить.

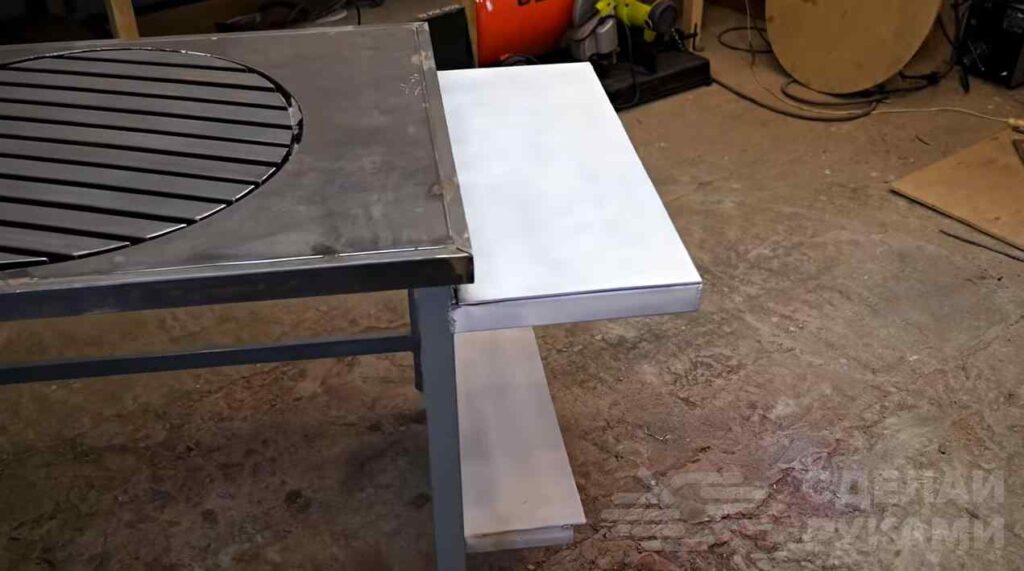

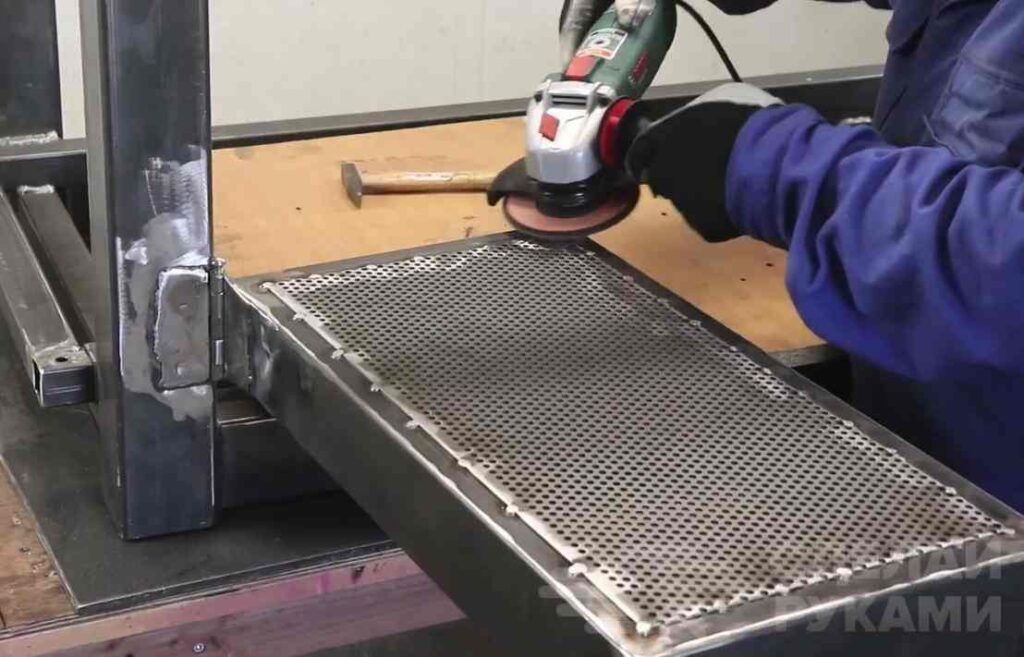

Сбоку, с одной из сторон стола, автор приваривает две полки (для сварочного аппарата и для торцовочной пилы). Потом останется только покрасить ножки стола и полки.
Видео
Подробнее о том, как изготовить своими руками функциональный сварочный стол с поворотной платформой, смотрите на видео.

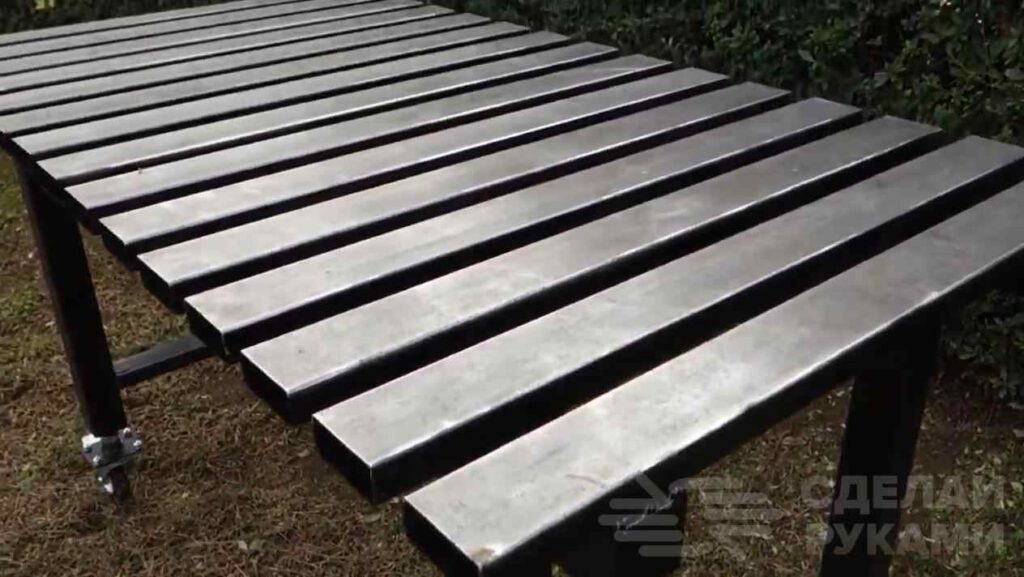

Компактный сварочный столик из профильной трубы
В данном обзоре автор поделится идеей, как сделать компактный сварочный столик из профильной трубы. Он отлично подойдет для небольшой мастерской.
Несмотря на довольно скромные размеры сварочного стола, он совсем небезнадежный. При необходимости его можно расширить в двух плоскостях.

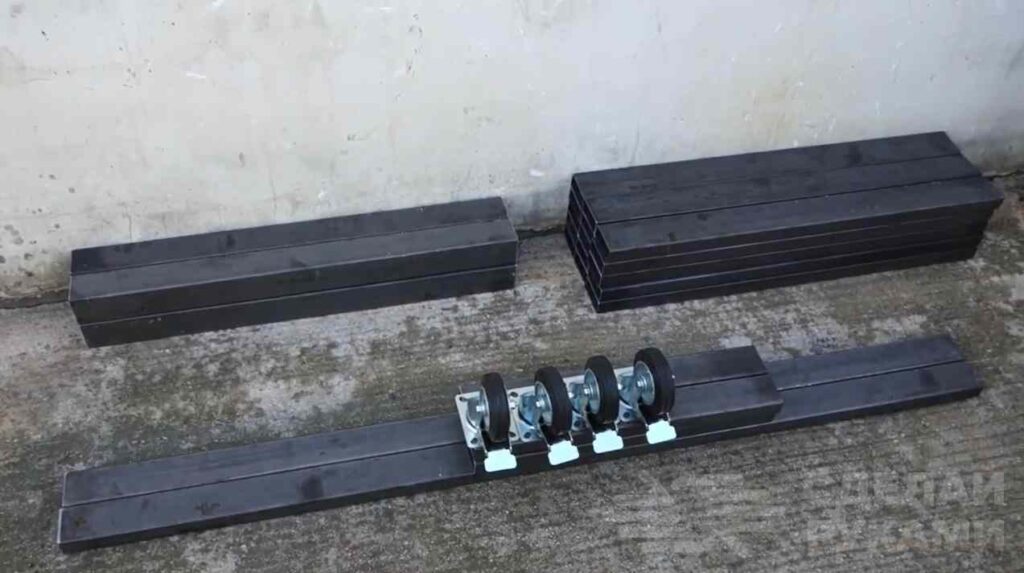

Первым делом необходимо подготовить профильные трубы для столешницы (почистить их от ржавчины, если нужно) и нарезать заготовки требуемого размера.
Для ножек сварочного стола автор использует тоже квадратные профильные трубы, но большего размера, чем для столешницы.
Нижнюю часть ножек необходимо заварить квадратными металлическими пластинами. Иъ нужно вырезать по размеру профиля.
Основные этапы работ

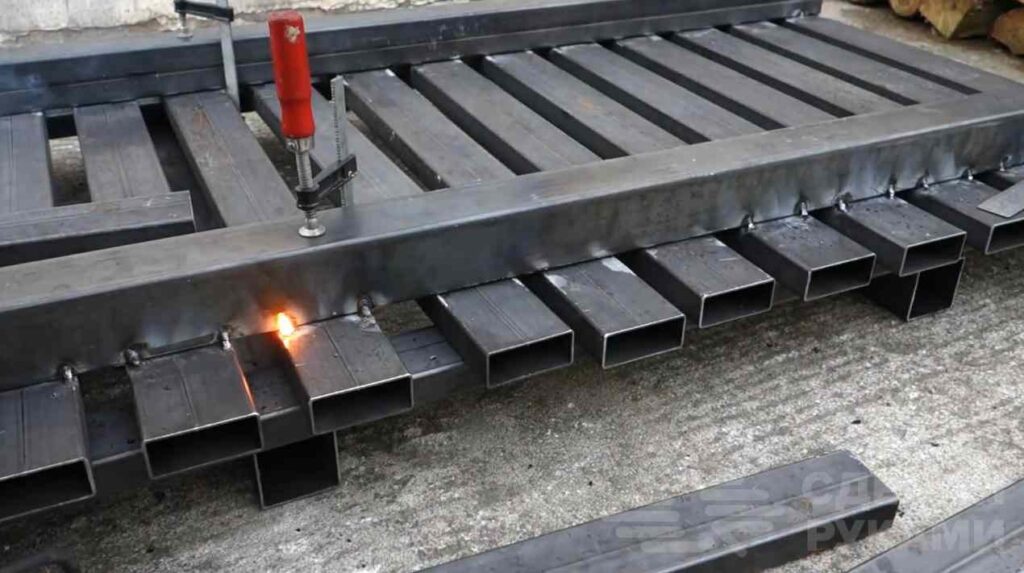

На следующем этапе автор сваривает столешницу стола, выдерживая одинаковый зазор между профильными трубами.
К нижней части ножек привариваем колесики. После этого привариваем ножки к столешнице. Затем останется только сделать выдвижные части, которые будут «встроены» в столешницу.
Читайте также: как сделать быстрозажимную струбцину на верстак.
В результате мы получили не просто компактный, а еще и мобильный сварочный стол, который имеет дополнительные выдвижные элементы.
Видео
Подробно о том, как сделать компактный сварочный столик из квадратной профтрубы, смотрите на видео ниже. Этой интересной идеей поделился автор YouTube канала Making HUERTAS Stuff.
Как сделать сварочный поворотный столик прямо на рабочем верстаке
Когда надо обварить круглую трубу, установленную в вертикальном положении, удобно, чтобы заготовка оставалась неподвижной, а вращалась сама платформа, на которой она установлена.
Вращать саму трубу, как вы понимаете — не вариант. Да и зачем мучиться, если сделать поворотный столик очень просто.
В особенности, если у вас уже имеется в мастерской верстак из металла для сварочных и слесарных работ.
Идеей изготовления самодельного поворотного столика поделился с нами автор YouTube канала peChoO.
Материалы для работы
Чтобы сделать поворотный сварочный столик нам потребуются:
- металлический уголок;
- корпусный подшипник;
- металлическая пластина;

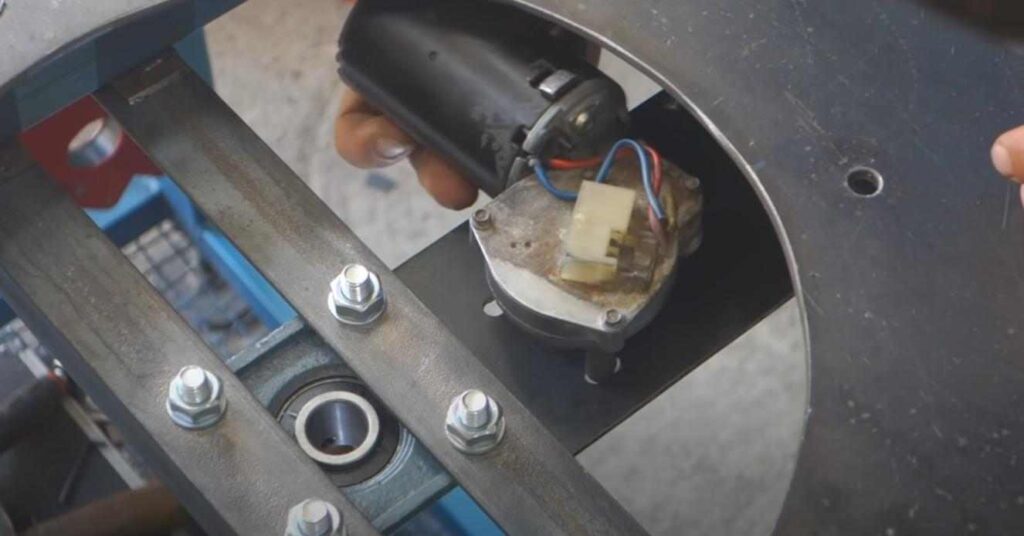

- электропривод для дворников авто (мотор стеклоочистителя);
- стальной круглый пруток.
Поэтапная сборка

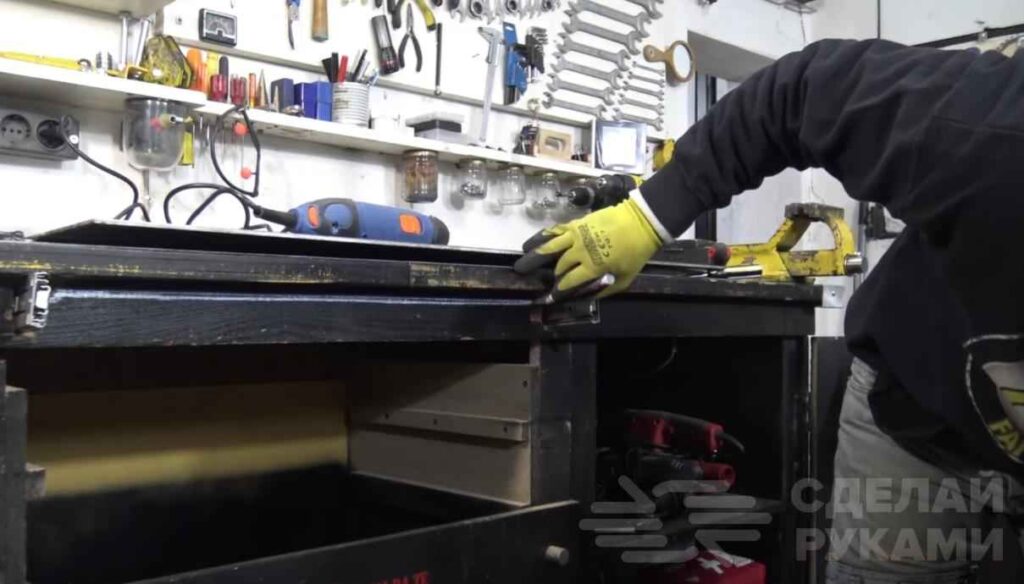

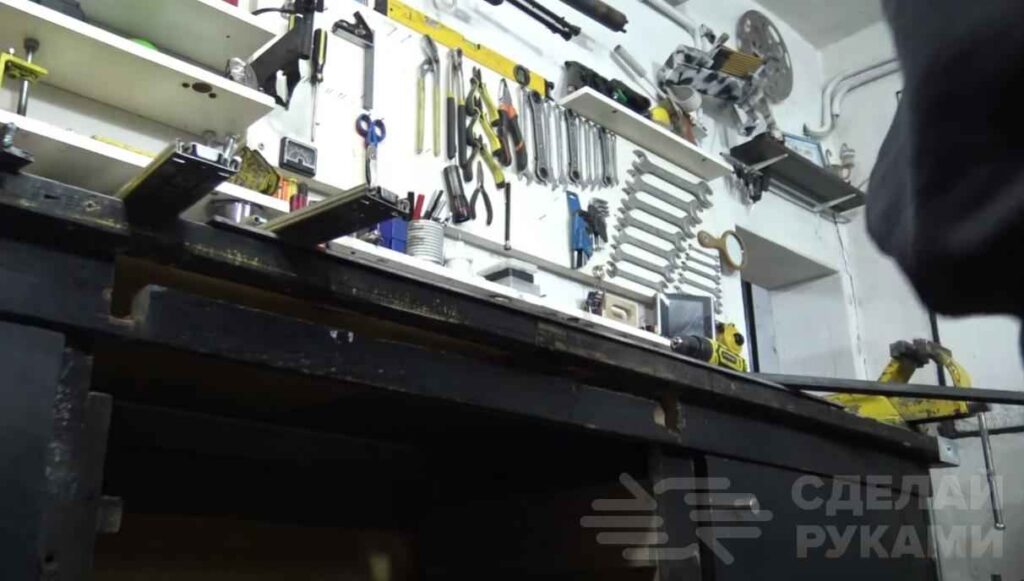

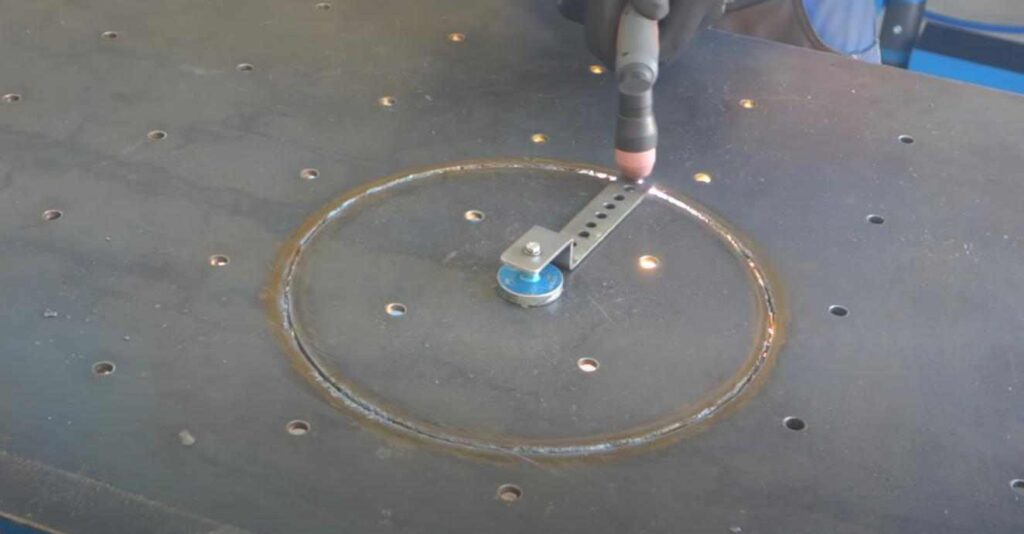

В данном случае саму поворотную платформу мы будем вырезать непосредственно из металлической столешницы рабочего верстака.
Удобнее всего для этой цели использовать плазморез с циркулем (специальным приспособлением для вырезания окружностей из листового металла).

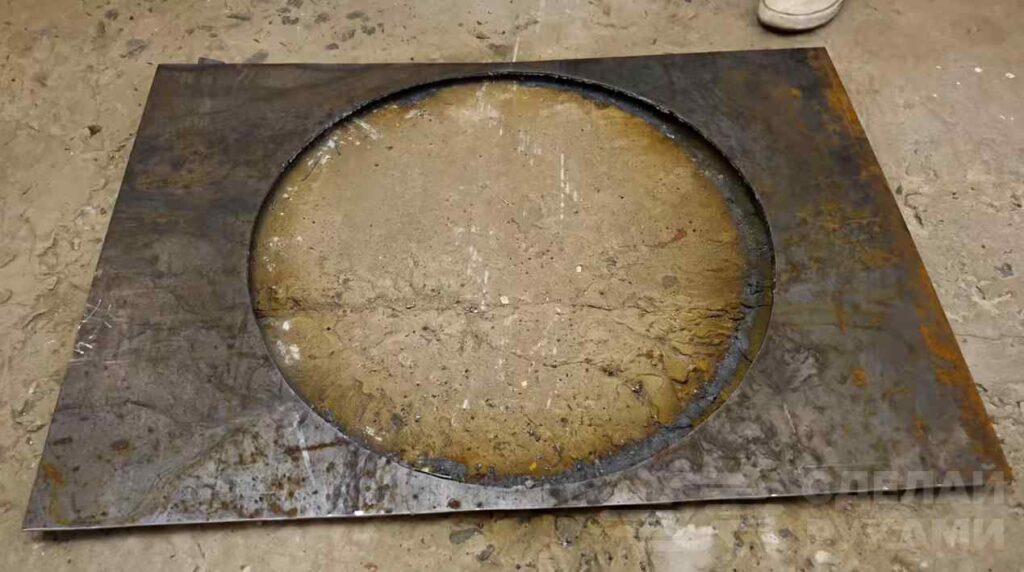

После того как вырезали круг требуемого диаметра, зачищаем его по окружности лепестковым диском. Внутри самого отверстия также удаляем заусенцы.
Отрезаем кусок стального круглого прутка, и привариваем его по центру поворотного столика (к нижней части).

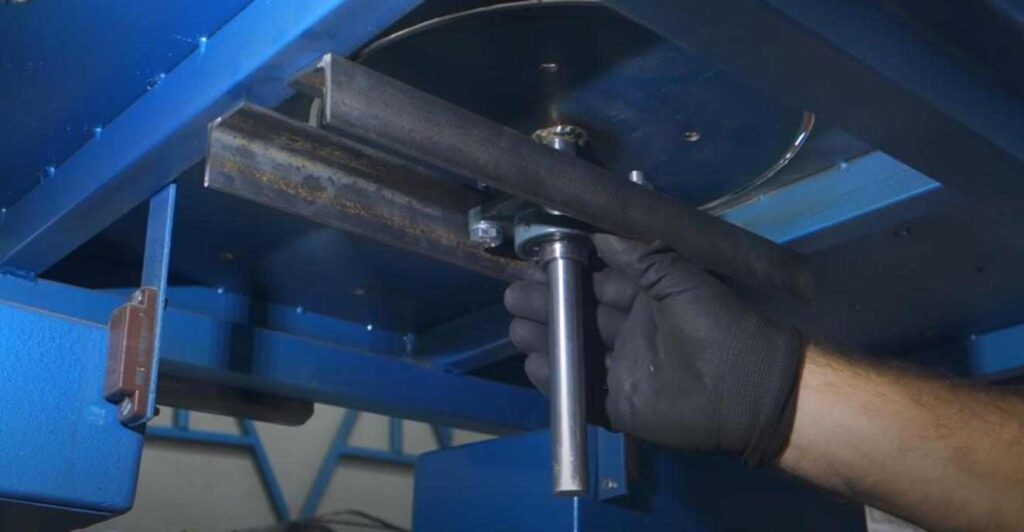

На следующем этапе отрезаем два куска металлического уголка одинаковой длины, и высверливаем в них по два крепежных отверстия для установки корпусного подшипника. Крепим его с помощью болтов и гаек.

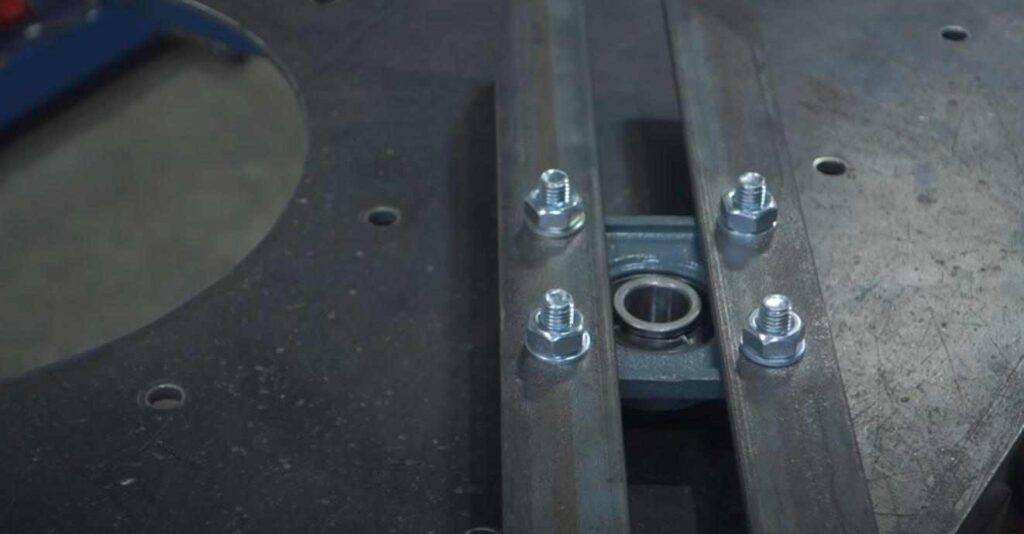

Уголки необходимо будет приварить к раме рабочего верстака (под столешницей) — в том месте, где будет находиться поворотный сварочный столик.

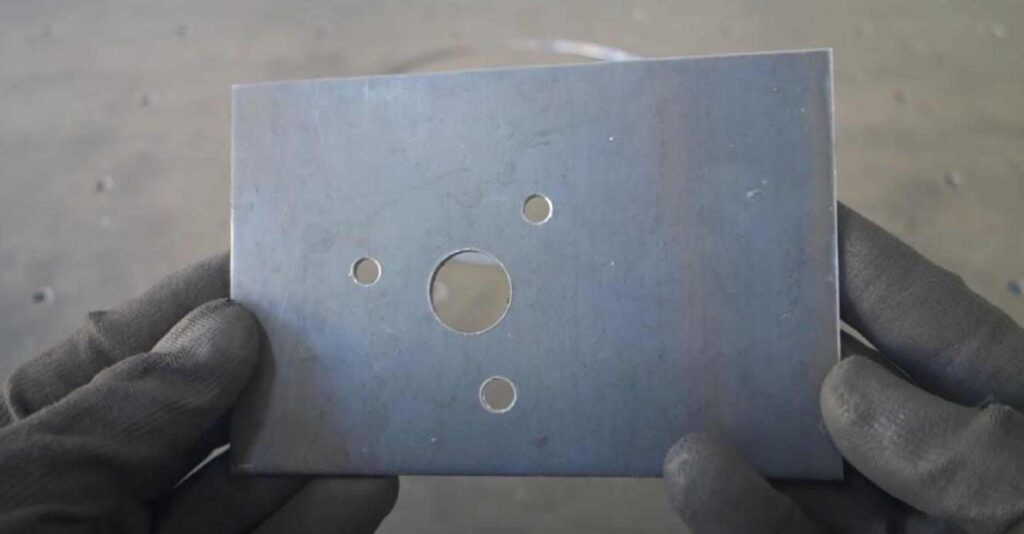

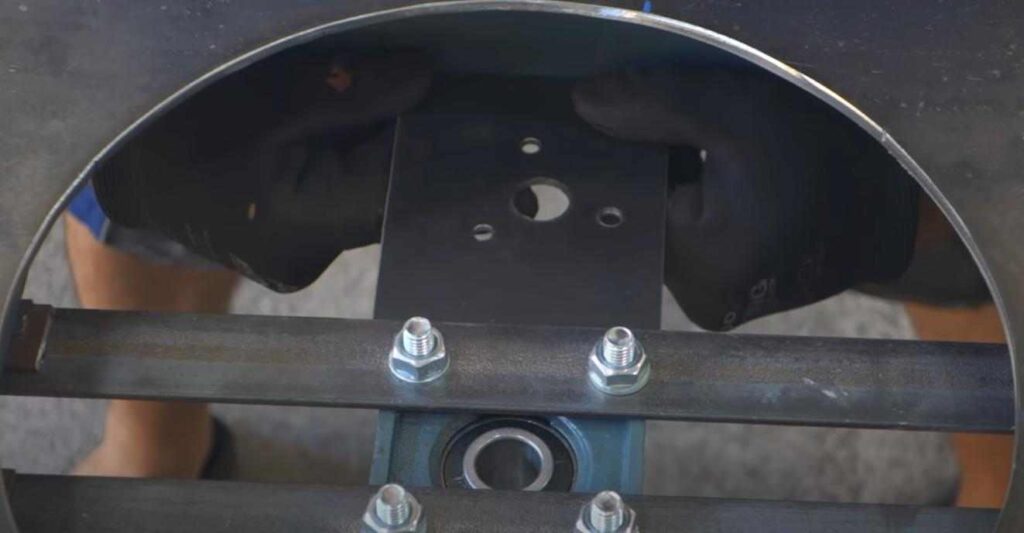

Далее из листового металла вырезаем прямоугольную пластину, и сверлим в ней крепежные отверстия.
Ее необходимо приварить под столешницей верстака рядом с корпусным подшипником. К пластине крепится электропривод стеклоочистителя.
После этого нужно будет соединить вал электромотора и «ножку» поворотного столика с помощью цепной передачи.

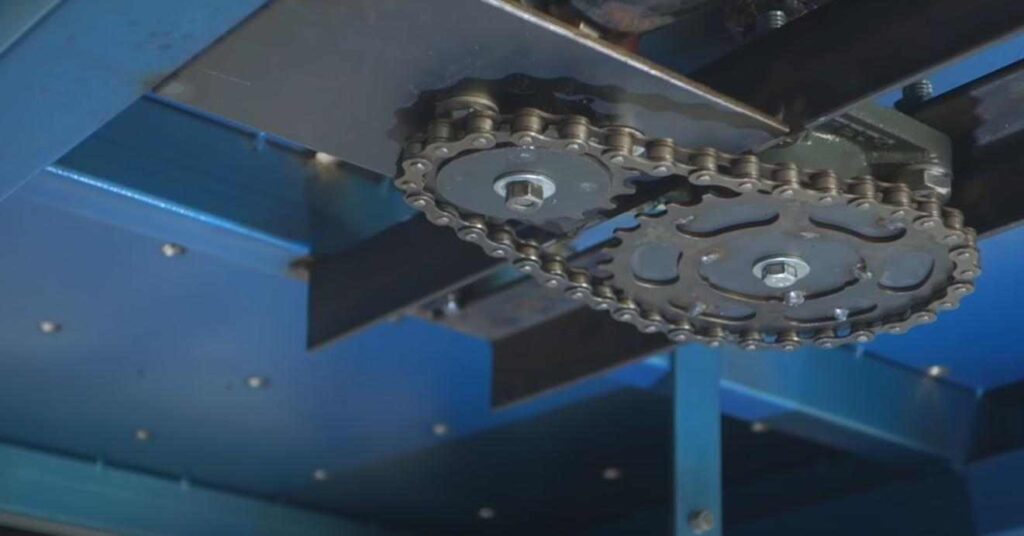

Сделать это очень просто: подбираем две звездочки подходящего размера (большую и маленькую), затем вырезаем из листового металла два круга, и привариваем к звездочкам.
В центральной части обоих дисков надо высверлить отверстия. Монтируем цепной привод на свое место.
Для удобства управлением поворотным столиком дополнительно можно изготовить ножную педаль. Или же можно просто вынести кнопку включения/выключения привода на рабочий верстак. Это уже, кому как удобно.
Видео
Поворотный стол для сварки из автомобильного диска и ступицы

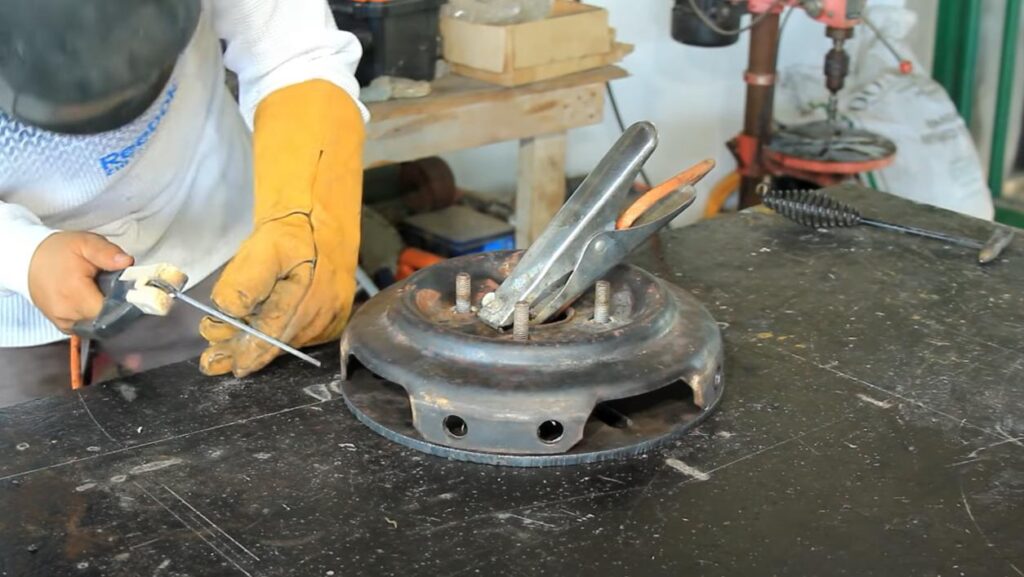

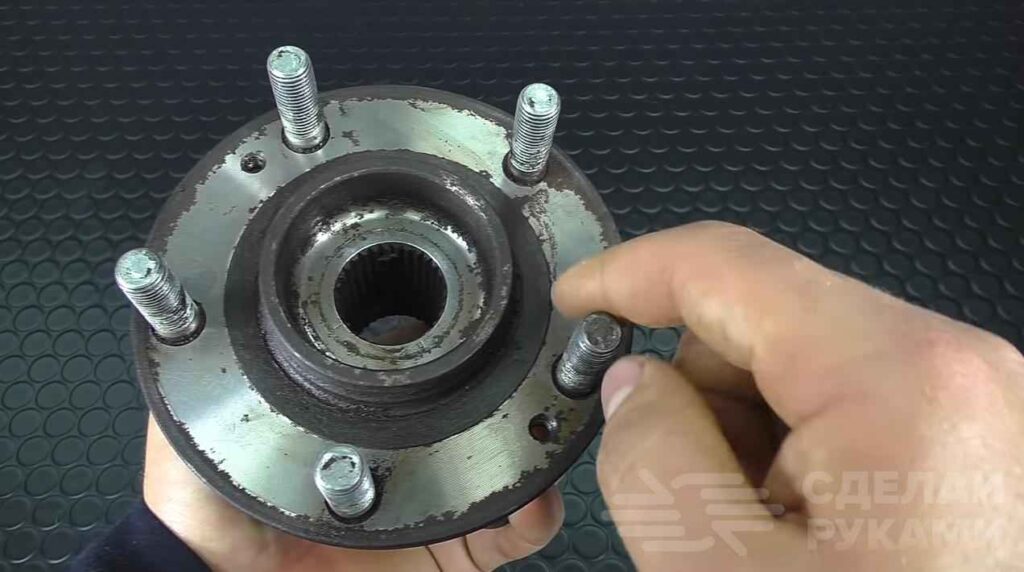

Из старого автомобильного диска и ступицы можно сделать многофункциональный поворотный столик, который пригодится в каждой домашней мастерской или в гараже.
Это приспособление будет полезно во время выполнения сварочных работ (например, при сварке круглых труб), чтобы получить непрерывный сварной шов.
Также поворотный столик пригодится в тех случаях, когда требуется ремонт двигателей.
Основное же назначение самодельного поворотного столика из автомобильного диска и ступицы — использование в качестве подставки в пескоструйной камере. Кстати, из ступицы нужно будет достать все шпильки — для данной самоделки они не пригодятся.
Процесс изготовления поворотного столика для мастерской

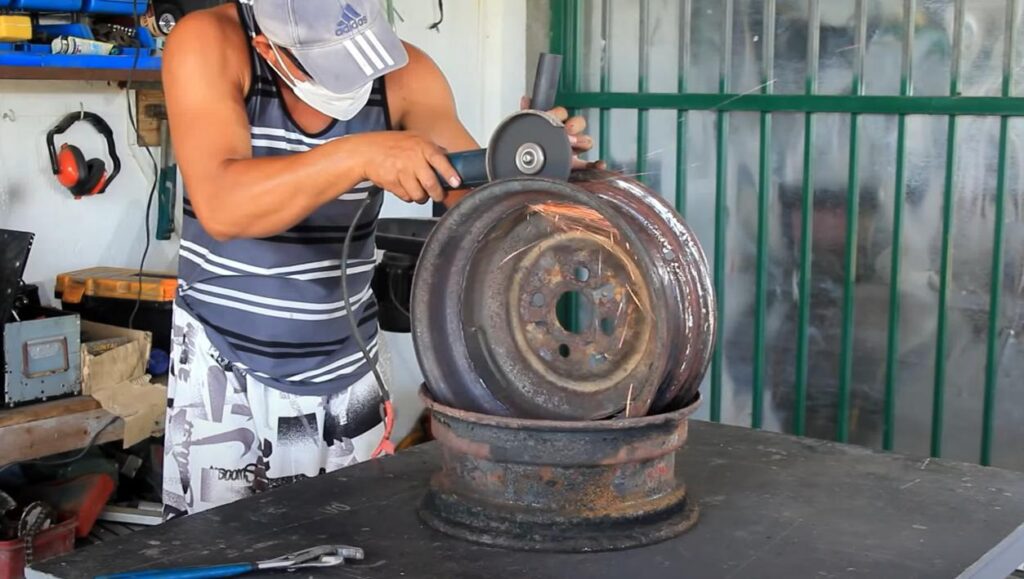

Сначала автомобильный диск необходимо будет разрезать болгаркой на две части пополам, а уже потом очистить от краски. Для этого автор использует пескоструйный аппарат. Также нужно будет почистить и саму ступицу.
На следующем этапе необходимо приварить ступицу к одной из половинок колесного диска авто. А потом к ступице приваривается вторая часть диска. Предварительно под нее нужно подложить две металлические пластины.
После этого останется только вырезать из стальной решетки круг подходящего диаметра, а затем приварить его к верхней половинке автомобильного диска.
Видео
Подробно о том, как своими руками изготовить поворотный столик из автомобильного диска и ступицы, рекомендуем посмотреть в видеоролике на сайте.
Как сделать выдвижной столик для сварочных работ
Если у вас в домашней мастерской стоит обычный деревянный верстак, и нет места для установки сварочного стола, автор Gianni Pirola Fai Da Te предлагает интересное решение — сделать выдвижной столик для сварочных работ.
Этот столик будет находиться под столешницей верстака и использоваться при необходимости.
Для изготовления выдвижного столика нам потребуются следующие материалы:
- листовой металл;
- мебельные направляющие;
- стальной уголок.
Рекомендуем прочитать статью-обзор: как сделать сверлильный станок из шуруповерта.
Первым делом в самом верстаке под столешницей нужно будет вырезать пазы для установки мебельных направляющих и еще один паз — для сварочного столика.

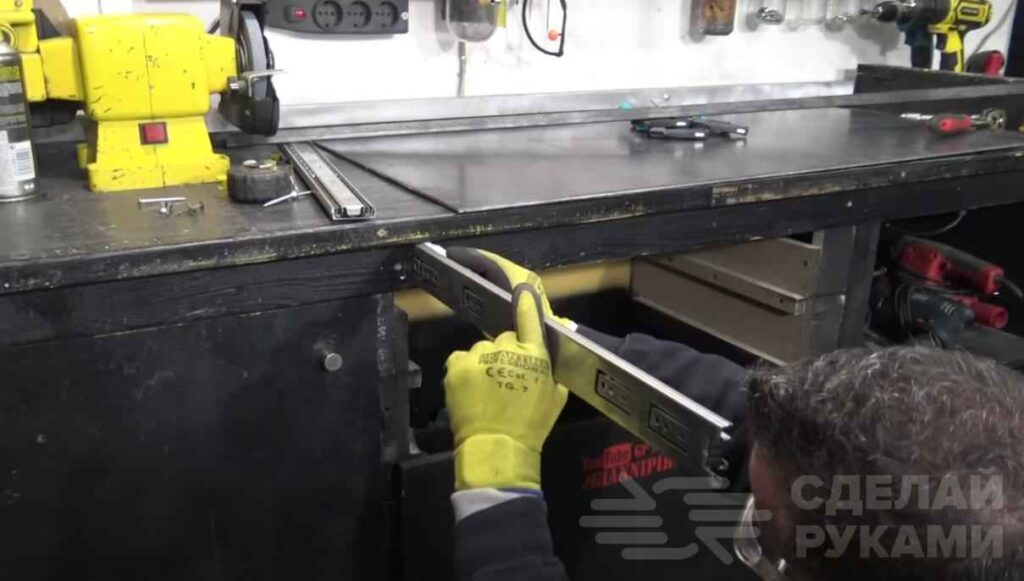

Далее отрезаем два отрезка уголка, сверлим отверстия и прикручиваем их к мебельным направляющим (выдвижным частям). Направляющие прикручиваем на саморезы к опорным стойкам верстака.
Изготовление сварочного столика
На следующем этапе отрезаем по размеру кусок листового металла. Сверлим в нем крепежные отверстия для крепления к уголкам.
В самих уголках, соответственно, нужно просверлить соосные отверстия.

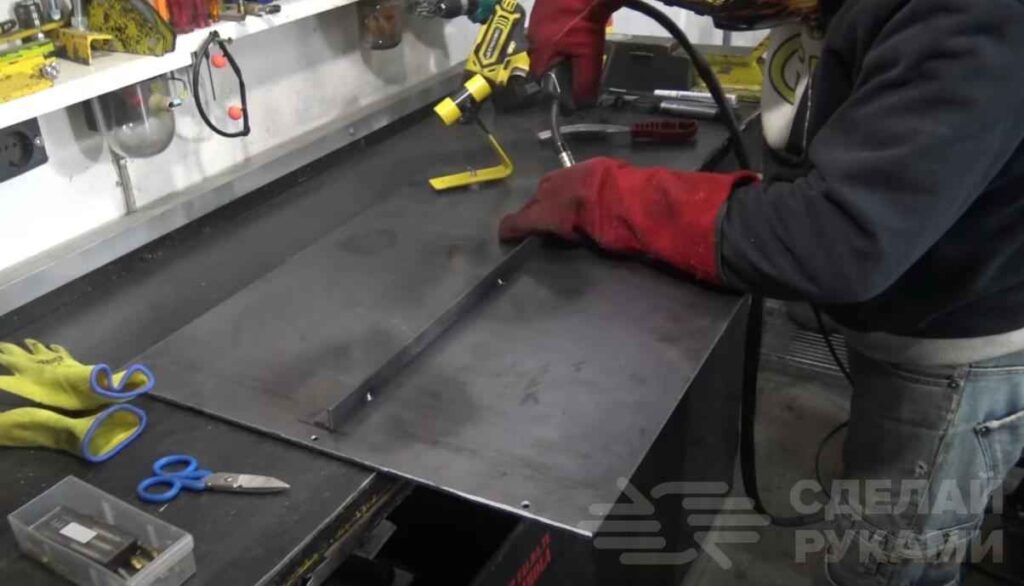

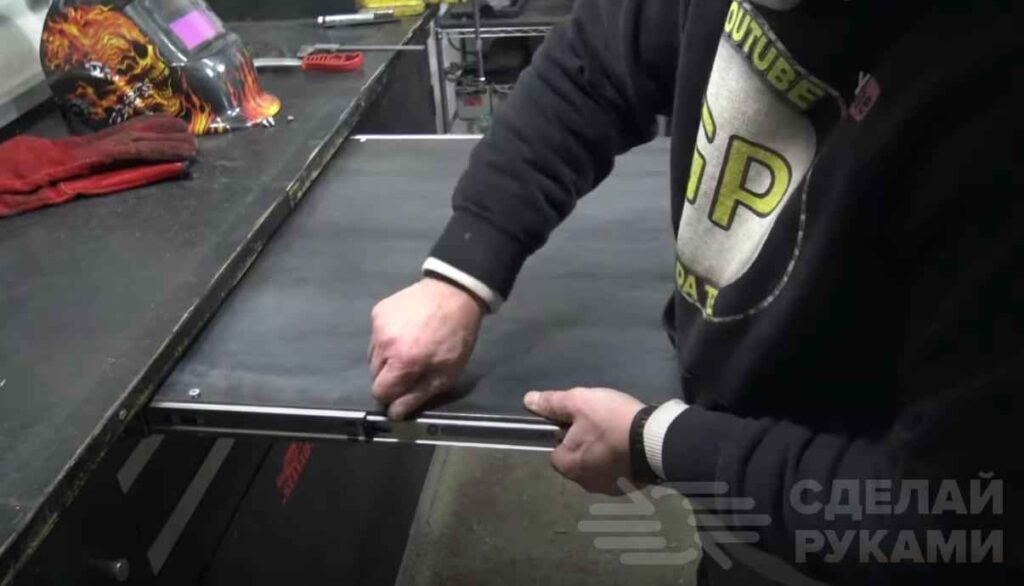

По центру листа металла автор приваривает уголок (это будет ребро жесткости). Потом крепим сварочный стол к уголкам.
Снизу листа металла (ближе к краю) мастер приваривает еще один кусок стального уголка. Это будет ручка, чтобы удобно было выдвигать сварочный столик.
На последнем этапе останется только просверлить в столе отверстия для возможности установки струбцин.
Видео
Подробный процесс изготовления самодельного выдвижного столика для сварочных работ можно посмотреть в видеоролике ниже.
Как сделать сварочный стол с регулировкой по высоте
Надоело выполнять сварочные работы на корячках? Тогда самое время задуматься об удобном сварочном столе. Его можно сделать своими руками.
Первым делом мастер отрезает по размеру профильные трубы квадратного сечения.
Для этого он использует ленточную пилу. Но можно и народным инструментом обойтись — болгаркой.
Потом нужно будет сварить по три заготовки вместе — это будут боковые части стола с ножками. Вверху автор приваривает перемычки из прямоугольной профильной трубы.
Соединяем две боковинки сварочного стола при помощи двух отрезков квадратного профиля (их нужно приварить в нижней части).
Чтобы ровно выставить заготовки, используется магнитный уголок. В верхней части автор приваривает прямоугольные профильные трубы.
Основные этапы работ
После того как готово основание стола, автор приступает к изготовлению второй части конструкции, которая и будет регулироваться по высоте.
Сначала нужно будет сварить две П-образные заготовки, а потом соединяем их двумя перемычками из профильной трубы.
В ножках верхней части стола нужно просверлить отверстия, в которые будут вставляться стопорные болты.
В нижней части основания надо будет приварить перемычку из квадратной профильной трубы. На нее будет устанавливаться гидравлический автомобильный домкрат.
Потом из трех отрезков профиля автор сваривает еще одну деталь, которую он приваривает посередине верхней рамки. Соответственно, в нее будет упираться домкрат и поднимать вверх.
На последнем этапе к верхней части стола останется только приварить швеллеры, которые будут вместо столешницы.
Видео
Подробный процесс изготовления самодельного сварочного стола можно посмотреть на видео.
Как сделать мобильный сварочный стол из металла своими руками
Компактный сварочный стол из металла, изготовленный своими руками, позволит вам максимально комфортно организовать рабочую зону, не занимая при этом много места в домашней мастерской.
Такой сварочный стол пригодится как любителям, так и профессиональным сварщикам. Сделать его совсем несложно, но определенные навыки сварки потребуются.
В данном обзоре автор делает мобильный сварочный стол, который без проблем помещается под рабочим верстаком, что очень удобно.
Для изготовления сварочного стола потребуются профильные трубы, металлические пластины, большие болты с удлиненными гайками и другие материалы.
Основные этапы работ
Первым делом вырезает из металлической пластины четыре квадратные заготовки, по центру которых сверлит отверстия.

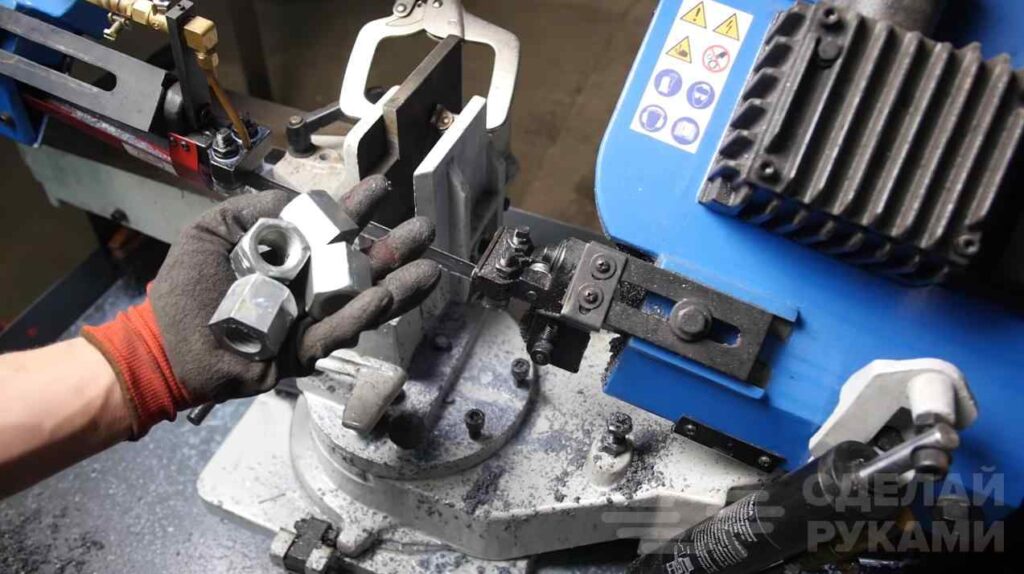

Также на ленточной пиле или с помощью болгарки надо будет разрезать пополам две большие удлиненные гайки.
Далее гайки привариваем к пластинам. Отрезаем четыре куска профильной трубы, и к одному из торцов заготовок привариваем потом пластины гайками внутрь.
На следующем этапе свариваем две боковинки сварочного стола и соединяем их друг с другом.
Отрезаем еще четыре металлические пластины и сверлим в них по 4 отверстия. К ним автор приваривает болты, а затем прикручивает колесики.
На последнем этапе останется только приварить нижнюю полку из листового металла и сварить сборную столешницу из уже готовых деталей.
Видео
Подробно о том, как своими руками сделать мобильный сварочный стол, смотрите в данном видеоролике.
