Когда нет возможности сделать классически распашные ворота, то можно сделать выбор в пользу откатных ворот. Причем их можно изготовить своими руками.

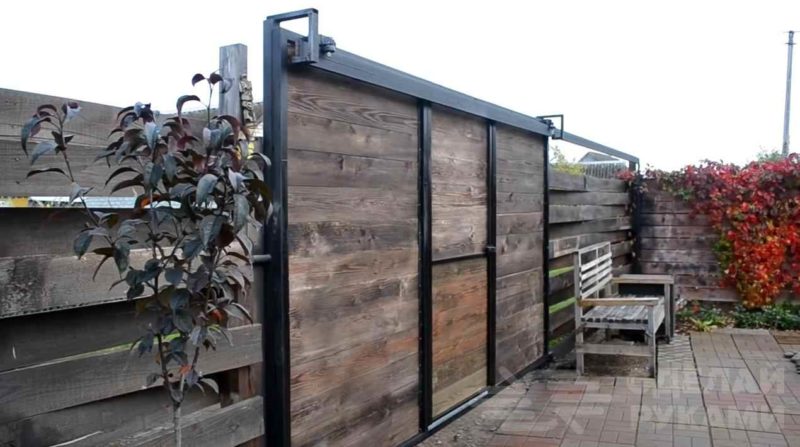

Откатные ворота со съемным верхним рельсом
В сегодняшнем обзоре расскажем, как сделать своими руками практичные откатные ворота. Но не консольные, как обычно делают, а с верхним направляющим рельсом.
Да, у такой конструкции имеется один очевидный недостаток — ограничение по высоте. То есть в такой проем грузовые автомобили проехать не смогут.
Но этот недостаток можно устранить. Достаточно просто сделать верхний рельс съемным.
Если нужно обеспечить проезд грузовому транспорту, рельс временно снимается, и никаких препятствий не будет.
Если у вас в частном доме или на даче плохо ловит интернет, советуем использовать самодельную 4G антенну.
Подшипники или прорезиненные ролики?
Автор сразу отказался от использования подшипников. Во-первых, они шумные (металл по металлу гремит прилично). Во-вторых, после зимы их, скорей всего, придется менять.
Поэтому для обеспечения подвижности откатных ворот выбор был сделан в пользу прорезиненных роликов диаметром 50 мм.
Ролики устанавливаются с двух сторон ворот — по два штуки.
Штатные крепления автор решил обрезать. Вместо них будут крепиться монтажные пластины 40х14 мм и монтажные уголки.
Основные этапы работ
Сначала собираем первый блок роликов. Для этого используем монтажные пластины. К ним привариваются монтажные уголки — для крепления удерживающих роликов.
Направляющий рельс автор сделал из двух отрезков профильной трубы 40х20 мм, сваренных вместе для большей жесткости.
Мастер использует два направляющих рельса длиной по 3 метра. Используемые ролики идеально подходят по ширине профтрубы.
По бокам направляющего рельса устанавливаются удерживающие ролики.
Причем с одной стороны ролик крепится намертво, а с другой — подвижный (для возможности регулировки). В монтажном уголке, к которому будет крепиться подвижный ролик, нужно будет сделать паз.
По такому же принципу изготавливается и второй блок роликов.
Монтаж направляющего рельса
Далее необходимо приварить к опорным стойкам откатных ворот металлические кронштейны, к которым будет крепиться направляющий рельс.
Конец второго рельса (напоминаем — направляющая состоит из двух рельсов длиной по 3 м) крепится к столбу забора.
В качестве съемной части выступает первый рельс, и соответственно, крепится он при помощи двух петель (как это выглядит — смотрите на фото ниже).
Когда надо обеспечить проезд грузовому транспорту, сделать это очень просто — сами ворота откатываются в сторону и «висят» на втором рельсе, а первый рельс снимается с петель.
Изготовление и установка ворот
На следующем этапе автор приступает к изготовлению самих ворот. Сначала необходимо сварить металлический каркас.
Каркас сваривается из профильной трубы. Полотно ворот автор сделан немного шире проема, чтобы не было никаких щелей.
Дополнительно в полотне ворот автор сделал еще и калитку, чтобы не катать ворота туда-сюда каждый раз, когда надо войти.
Зачищаем сварные швы и после этого приступаем к покраске металлических элементов конструкции. Устанавливаем ворота на свое место, проверяем их работоспособность.
Обратите внимание: в нижней части откатных ворот также необходимо установить блок удерживающих роликов.
Еще важно не забыть сделать улавливатель — как он выглядит, смотрите на фото ниже.
Обшивка ворот доской
На последнем этапе останется только обшить ворота доской. В принципе, можно использовать для этого другие материалы: профнастил, поликарбонат и т.д.
Автор использует дюймовую доску, которую предварительно распилил вдоль пополам, чтобы уменьшить вес воротины.
Видео
Подробный процесс изготовления откатных ворот со съемным верхним рельсом, можно посмотреть ниже — в авторском видеоролике (с YouTube канала ВАЛЕРА Diy).
Как сделать откатные ворота из круглых труб
Рассмотрим один из самых простых и недорогих вариантов — будем делать откатные ворота из круглых труб. Идеей поделился автор YouTube канала go tv.
Преимущества самодельных откатных ворот:
- простая конструкция;
- недорого;
- можно сделать своими руками.
В данном случае откатные ворота как бы являются продолжением забора, который также изготовлен из труб.
Разница лишь только в том, что для изготовления ворот используются трубы меньшего диаметра, чтобы они могли входить внутрь труб, из которых изготовлен забор.
Если же у вас другой забор — ничего страшного. Со стороны участка можно просто прикрепить к забору трубы, которые будут выступать в качестве направляющих.
Возможно, вам также интересно будет прочитать статью: как сделать на дачном участке высокие грядки из профтрубы и плоского шифера.
Подготавливаем необходимые детали
Первым делом надо отрезать три отрезка стальной круглой трубы (длина заготовок должна равняться ширине проема). С одной из сторон каждой трубы необходимо приварить заглушки.
После этого нужно отрезать еще три кусочка круглой трубы длиной по 10 см. С одной из сторон заготовок надо вырезать седловины, а к другой — привариваем заглушки.
На следующем этапе отрезаем кусок круглой трубы длиной примерно 15-20 см, и привариваем к нему колесо с фиксатором (тормозом).
Отрезаем еще одну заготовку из круглой трубы, которая будет выполнять роль стойки. К нижней части нужно приварить шайбу. На трубу с колесом надеваем пружину, и вставляем ее в стойку.
Сборка откатных ворот своими руками
Длинные трубы вставляем в трубы, из которых изготовлен забор (или которые вы прикрепили к забору). На концах труб надо вырезать седловины. Привариваем их к стойке.
К другой стороне стойки необходимо будет приварить короткие отрезки трубы. Зачищаем сварные швы при помощи болгарки, и затем красим ворота.
Чтобы ворота ровно перемещались вперед-назад, не заваливаясь в стороны, желательно сделать направляющий паз для колеса. Например, залить бетон и сделать в нем канавку или прикопать в земле металлический профиль П-образной формы.
На последнем этапе останется только установить защелку, чтобы можно было зафиксировать ворота, когда они находятся в закрытом положении.
Видео
Подробно о том, как сделать и установить откатные ворота из круглых труб, вы можете посмотреть в авторском видеоролике. Спасибо за внимание.
Откатные ворота на винтовых сваях
В сегодняшней статье мы рассмотрим процесс изготовления и установки самодельных откатных ворот по схеме Сергея Якселя.
Откатные ворота установлены на фундаменте из двух винтовых свай, так как этот вариант менее трудозатратен, но немного дороже, чем классический бетонный фундамент.
Изготовление и монтаж откатных ворот
Описание от лица автора YouTube канала «Никита Попов».
Подготовка к производству и монтажу началась с покупки двух винтовых свай диаметром 89 мм длиной 2000 мм с литым наконечником.
Так как места для классического завинчивания с длинными рычагами у нас не хватало, было принято решение завинчивать механизированным способом.
На сваю был сразу наварен оголовок, просверлены отверстия.
В отверстия через болты закручена ступица от ВАЗ классики, на ступицу наварен болт на 32 мм.
Усилие требовалось большое, поэтому использовали гайковерт с редуктором для грузовых автомобилей “мясорубку”. Завинчивание производили большим перфоратором с хвостовиком SDS-Max. Из старого зубила с хвостовиком SDS-Max изготовили головку на 27 мм.
Сам процесс завинчивания не попал в финальный монтаж. После завинчивания залили пескоцементной смесью сваи на всю длину.
Заранее было изготовлено основание из 100 мм швеллера. На швеллер были наварены роликовые опоры.
На этом подготовительные работы закончились.
Точных размеров ворот не привожу, так как их можно и нужно масштабировать под свои ваши условия и требования.
На следующих день началась работа по сборке самих ворот на направляющей, в качестве которой использовалась профильная труба 60*60 мм (толщина стенки — 3 мм).
После сборки ворот швеллер с роликовыми опорами был приварен к оголовкам с выравниванием по уровню горизонтальному и вертикальному. Выставили верхние ролики.
Приварили уловители на приемном столбе.
Почему решили не покупать готовый комплект для откатных ворот? Все просто. Данное решение примерно раза в 3 дешевле, чем готовый комплект.
К тому же часть материалов имелась в наличии.
Ворота делали намеренно небольшой высоты и не зашивали на всю длину профлистом. Нет смысла делать глухие ворота при просматриваемом заборе.
Видео
Пошаговый процесс изготовления и установки самодельных откатных ворот на винтовых сваях показан в авторском видеоролике.
Как сделать классические откатные ворота
Самодельные откатные ворота имеет смысл делать, если ваш бюджет ограничен. В отличие от заводских конструкций, они обойдутся примерно в 3 раза дешевле.
Ну а качество сборки будет зависеть уже от вас — насколько ответственно вы подойдете к реализации данной идеи.
Для изготовления откатных ворот обычно используется прямоугольная профильная труба 60х40 мм и 30х20 мм, которые затем свариваются вместе. Однако, как показывает практика, лучше купить готовый Т-образный профиль.
Своим личным опытом изготовления и установки откатных ворот поделился с нами автор YouTube канала «МИХАЛЫЧ».
Основные этапы работ
Первым делом необходимо отрезать по размеру Т-образный профиль и прогрунтовать заготовки для нижней части ворот в тех местах, где не будет производиться сварка металла.
Далее свариваем раму, выставив все заготовки по уровню в горизонтальной плоскости и проверив диагональ.
Сначала фиксируем заготовки в углах на небольшие прихватки, после чего обвариваем полностью.
После этого ворота необходимо будет усилить. Для этого ввариваем распорки из профильной трубы размером 30х20 мм.
При длине ворот 4 метра достаточно вварить две распорки. Вертикальные распорки нужно усилить горизонтальными поперечинами.
На следующем этапе на противовесной части ворот необходимо будет приварить укосину, которая не даст нижней направляющей деформироваться под собственным весом. В качестве укосины можно взять профильную трубу 40х40 мм.
Далее к закладным необходимо приварить ролики для нижней направляющей ворот. После этого надо будет приварить раму к этой нижней направляющей.
В верхней части столба приваривается роликовая направляющая, которая не позволит откатным воротам отклоняться в сторону.
Шов между направляющей и нижней частью ворот необходимо промазать клей-герметиком, чтобы внутрь не попала вода.
В завершении останется только хорошо зачистить сварные швы, прогрунтовать и покрасить металлическую раму и направляющую. С наружной стороны обшиваем ворота профлистом.
Видео
Откатные ворота с заявкой на надежность
В данном обзоре автор YouTube канала «KCCP» поделится своим опытом изготовления надежных откатных ворот для частного дома. На самом деле сложного здесь ничего нет. Главное — сделать все по уму.
Первым делом из профильных труб сваривается каркас откатных ворот. Ширина ворот может быть разной (это уже на ваше усмотрение). Обычно 4-5 метров
После этого необходимо изготовить направляющий рельс. Это обычная профильная труба, в которой на всю длину прорезан паз.
Советуем вам также прочитать статью: как сделать секционные подъемные ворота для гаража.
Основные этапы работ
На следующем этапе автор изготавливает опорные ролики — именно они удерживают «на своем горбу» всю конструкцию.
Опорные ролики выставляются по уровню, и потом привариваются к закладным деталям фундамента.
Обратите внимание, что опорные ролики монтируются не в проеме ворот, а за его пределами — при этом дополнительно приваривается «противовес», длина которого обычно равна ⅓ или ½ длины ворот.
На ролики устанавливается направляющая шина, и к ней уже приваривается каркас ворот вместе с «противовесом».
Также необходимо будет изготовить еще одну деталь конструкции — кронштейн с резиновыми роликами, который устанавливается в верхней части столба.
Данный элемент конструкции служит для удержания ворот строго в вертикальном положении и предотвращения сильного раскачивания при их открывании и закрывании.
Металлический каркас грунтуем и красим, после чего обшиваем профлистом.
Видео
Пошаговый процесс изготовления откатных ворот можно посмотреть в авторском видеоролике ниже.
Как сделать решетчатые откатные ворота
В данном обзоре показан подробный процесс изготовления и монтажа откатных металлических ворот. Это оптимальный вариант для частного дома.
Первым делом необходимо выкопать траншею под будущий фундамент для раздвижных ворот.
Из обрезков досок и брусков автор сколачивает опалубку с отверстиями под шпильки.
Сами шпильки приварены к пруткам арматуры. Нужны они для фиксации роликовых кареток.
После этого можно приступать к заливке фундамента. Для удобства автор установил бетономешалку рядом с траншеей.
Основные этапы работ
На следующем этапе автор приступает к изготовлению ворот. Для этого он использует профильные трубы.
Нижняя часть рамы изготовлена из квадратного С-образного профиля и является консолью ворот (направляющей балкой, внутри которой располагаются ролики).
Сваренный каркас ворот нужно будет прогрунтовать, а затем покрасить. Это удобно сделать краскопультом.
Далее крепим на фундаменте две роликовые каретки. Площадка, на которой они находятся, надевается на шпильки и фиксируется при помощи гаек.
На последнем этапе останется только установить ворота. Не забудьте смазать подшипники перед этим.
Видео
Подробнее о том, как сделать откатные ворота для частного дома своими руками, смотрите в видеоролике на сайте.
Как сделать и установить откатные ворота, не имея опыта
В последнее время откатные ворота становятся все более популярными, по сравнению с классическими распашными конструкциями.
Но поскольку откатные ворота от производителя стоят неприлично дорого, чтобы сэкономить, то можно изготовить их своими руками.
В сегодняшней статье рассмотрим один из вариантов самодельных откатных ворот, которым поделился с нами автор YouTube канала Like Working.
Необходимые материалы:
- профильная труба;
- швеллер;
- стальной круглый пруток;
- шкивы.
Обратите внимание: в статье рассмотрим процесс изготовления самих ворот, а также нижней направляющей.
Дополнительно необходимо будет сделать стойку с верхними направляющими, которые нужны для предотвращения заваливания ворот в сторону.
Основные этапы работ
Первым делом определяемся с размером ворот. Желательно сделать чертеж на бумаге или в компьютерной программе.
После этого подготавливаем детали из прямоугольной профильной трубы требуемого размера.
Сначала свариваем каркас, а потом — «заполняем» его внутри. Зачищаем сварные швы.
К нижней части каркаса необходимо будет приварить шкивы (ролики): один — в начале, второй — в конце ворот.
На следующем этапе приступаем к изготовлению нижней направляющей. Отрезаем кусок швеллера требуемой длины.
Далее привариваем по всей длине стальной круглый пруток, установив его строго по центру заготовки.
К нижней стороне швеллера на одинаковом расстоянии друг от друга привариваем стойки из профтрубы, которые будут бетонироваться в земле. К нижней части стоек привариваем поперечины из арматуры или круглого прутка.
Установка откатных ворот
С помощью бура делаем лунки для стоек нижней направляющей. Устанавливаем направляющую и бетонируем ее.
Устанавливаем откатные ворота на свое место.
Изготавливаем и устанавливаем стойку с верхними направляющими роликами. Проверяем работоспособность всей конструкции.
Видео
Подробно о том, как сделать и установить откатные ворота, можно посмотреть ниже — в авторском видеоролике.
