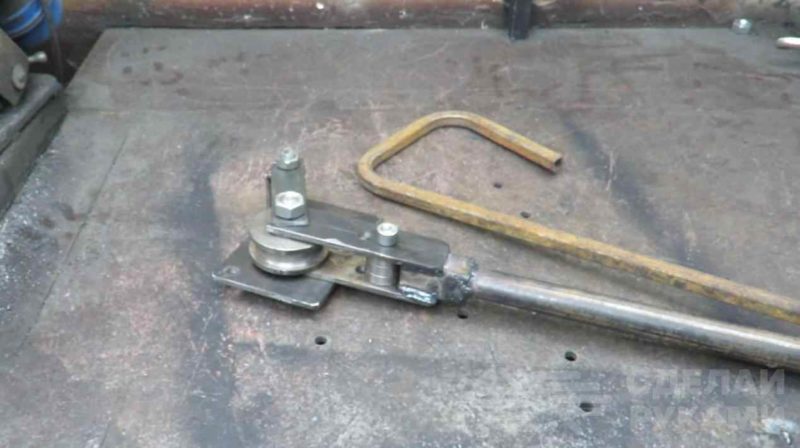

В данном обзоре автор поделится своими опытом, как сделать своими руками приспособление для гибки квадратных профильных труб. В домашней мастерской такая самоделка точно не помешает.
Для изготовления гибочного мини станка можно использовать обрезки металла, которые у многих валяются без дела.
Площадку, на которой будут располагаться основные элементы конструкции, автор вырезает из листового металла толщиной 6 мм. Размеры площадки — 150*100 мм.
Рекомендуем вам также прочитать статью-обзор: как изготовить инструмент для быстрого снятия изоляции со старых проводов.
В площадке надо просверлить отверстие диаметром 16 мм. В это отверстие вставляем болт соответствующего диаметра (длина — 100 мм), и обвариваем со стороны шляпки.
Дополнительно на токарном станке автор вытачивает втулку с внутренним диаметром 16 мм и сменную насадку. Втулка будет потом надеваться на болт, а насадка — на втулку.
Основные этапы работ
На следующем этапе из трехчетвертной круглой трубы необходимо будет сделать ручку. Длина рычага — около 80 см.
На одном из концов трубу нужно немного приплюснуть молотком. Отрезаем кусок профильной трубы 30*30 мм, делаем в нем вырезы, потом наживляем на круглую трубу и обвариваем.
Далее из листа металла толщиной 6 мм автор вырезает две полосы шириной по 40 мм. Сверлим в них отверстия: одно отверстие — диаметром 16 мм и два — диаметром 12 мм.
Между полосами устанавливаем болт с подшипниками, а потом привариваем их к ручке. Между торцом трубы и подшипниками должен быть минимальный зазор в 2-3 мм.
На последнем этапе останется только сделать на площадке упорный блок, который соединяется с гибочным роликом с помощью полосы металла. Сверху полоса прижимается гайками.
Подробнее о том, как сделать приспособление для гибки квадратных профильных труб, смотрите на видео ниже. Материал создан на основе авторского видеоролика с YouTube канала «Самоделкин Иван».
