В данном обзоре расскажем вам еще об одной конструкции самодельного гибочного станка. На этот раз — из тормозного диска и ступичного подшипника.
Читайте также:
2 полезных инструмента, которые можно сделать из метчиков

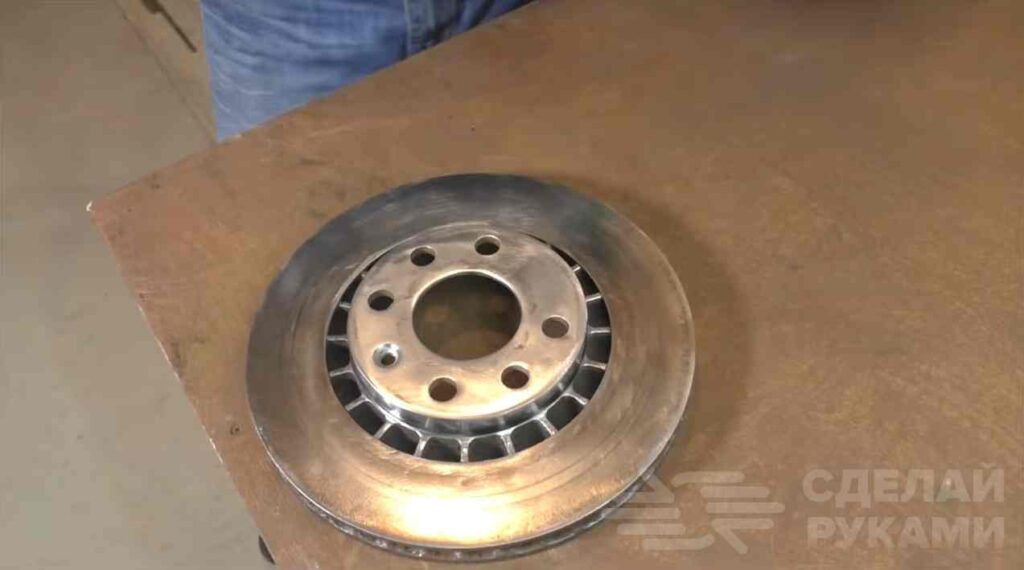

Первым делом при помощи болгарки надо очистить диск от ржавчины.

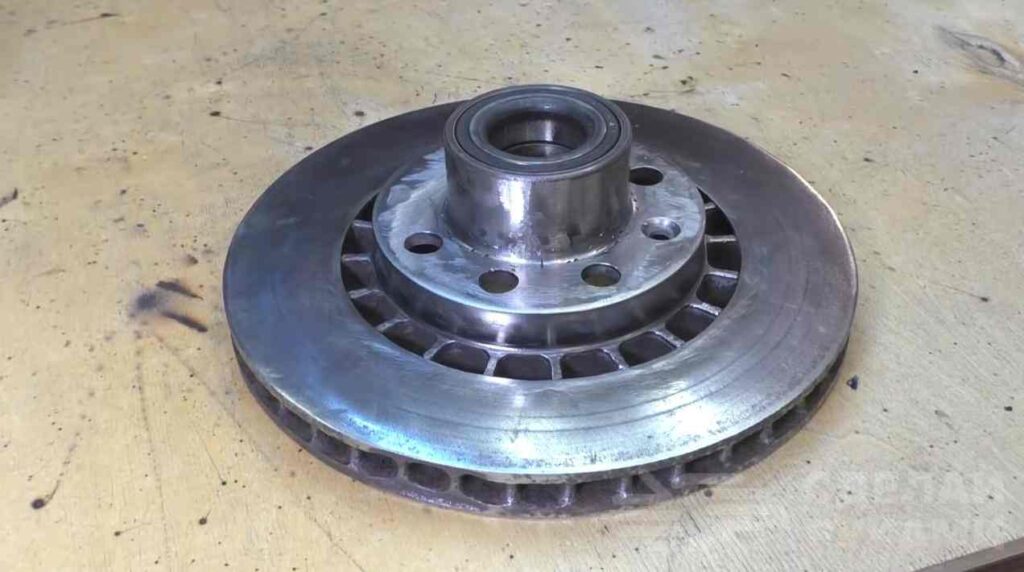

После этого по центру тормозного диска привариваем ступичный подшипник. Предварительно нужно будет снять фаску. Сварные швы зачищаем болгаркой.
Основные этапы работ

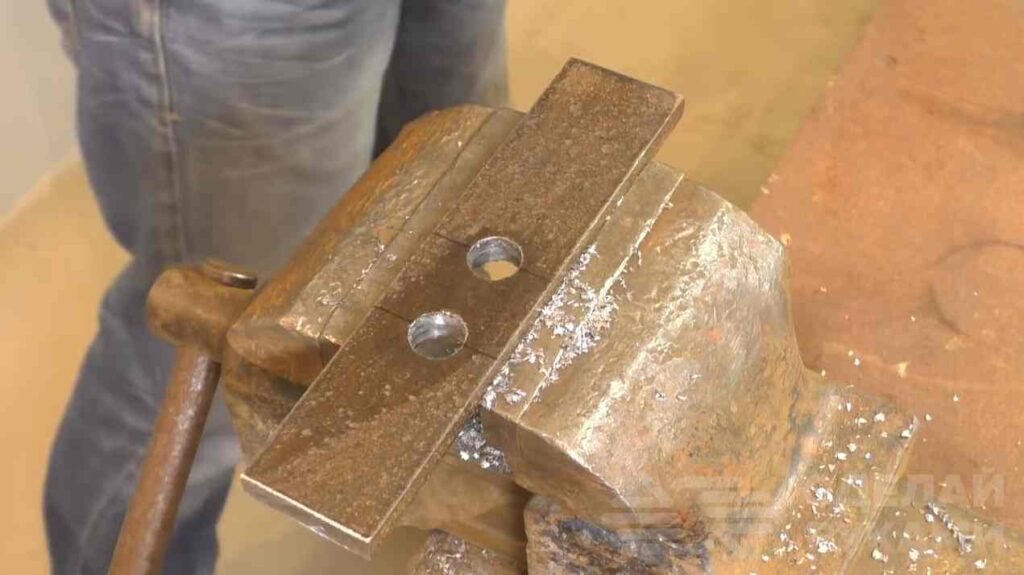

На следующем этапе отрезаем кусок полосы металла толщиной примерно 8-10 мм, и сверлим в нем два отверстия.
Читайте также:
Самоделка из редуктора УШМ (так его еще не использовали)

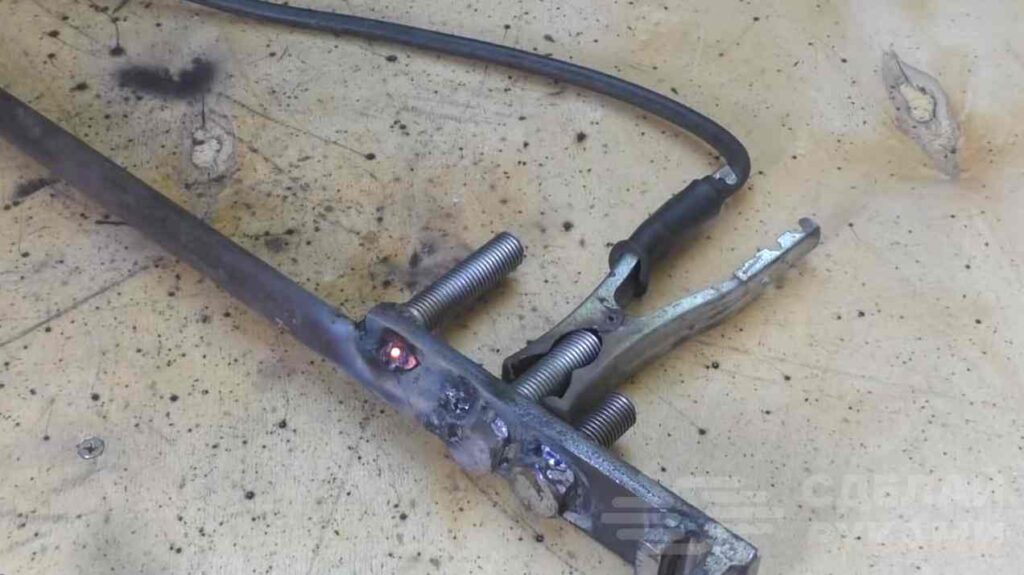

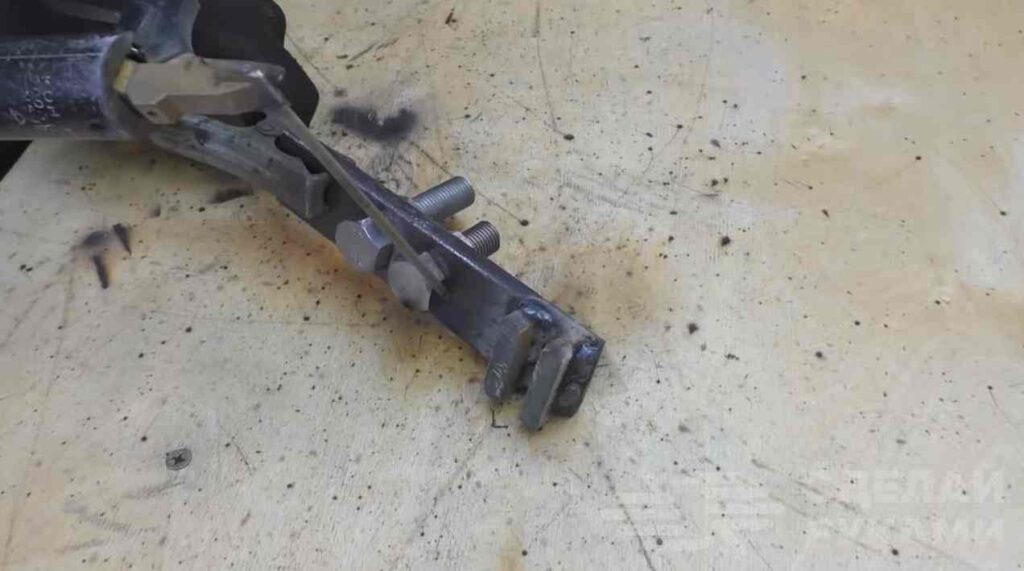

На конце полосы привариваем два куска металла. В отверстия вставляем болты, фиксируем их гайками, после чего обвариваем.
К другому концу полосы автор приваривает третий болт и отрезок круглого прутка, который будет использоваться в качестве ручки.
Читайте также:
Гидравлические ножницы по металлу (на основе домкрата)
На болты надеваем втулки из металлической трубы, сверху кладем шайбы и обвариваем.
На последнем этапе останется только приварить рукоятку к подшипнику. К тормозному диску автор приваривает две пластины. Потом сверлим крепежные отверстия, и можно приступать к сборке и последующей установке.
Подробно о том, как своими руками изготовить станок для гибки металла, смотрите на видео.
