Угловой шаблон для соединения деталей под 90 градусов

Чтобы соединить две заготовки под прямым углом, можно воспользоваться самодельным приспособлением — угловым шаблоном.

Одной пары таких шаблонов будет достаточно, чтобы работать с заготовками различной ширины.

Самодельное приспособление удобно тем, что оно универсально в работе — его можно использовать в связке с разными столярными зажимами.

Угловой шаблон для соединения деталей под 90 градусов

Например, для фиксации заготовок можно использовать зажимы-прищепки, мини струбцины, стандартные F-образные струбцины. И это очень удобно.

Угловой шаблон для соединения деталей под 90 градусов

Угловой шаблон для соединения деталей под 90 градусов

Угловой шаблон для соединения деталей под 90 градусов

Идеей изготовления универсального углового шаблона поделился автор YouTube канала JSK-koubou — берите себе на заметку.

Возможно, вам также интересно будет прочитать статью-обзор: как сделать простой регулируемый кондуктор для вырезаем окружностей с помощью ручного фрезера



Пошаговый процесс изготовления углового шаблона для столярных работ

Первым делом необходимо будет вырезать из фанеры две одинаковых заготовки квадратной формы. Размеры деталей — на ваше усмотрение.

После этого склеиваем заготовки вместе с помощью клея ПВА, зажимаем струбцинами и оставляем на некоторое время — до высыхания клея.

Когда основа для изготовления двух шаблонов готова, можно приступать к ее разметке.

Угловой шаблон для соединения деталей под 90 градусов

На следующем этапе высверливаем два отверстия, и вырезаем четыре паза. Разрезаем квадратную заготовку на две части — треугольники одинакового размера.

Угловой шаблон для соединения деталей под 90 градусов

Угловой шаблон для соединения деталей под 90 градусов

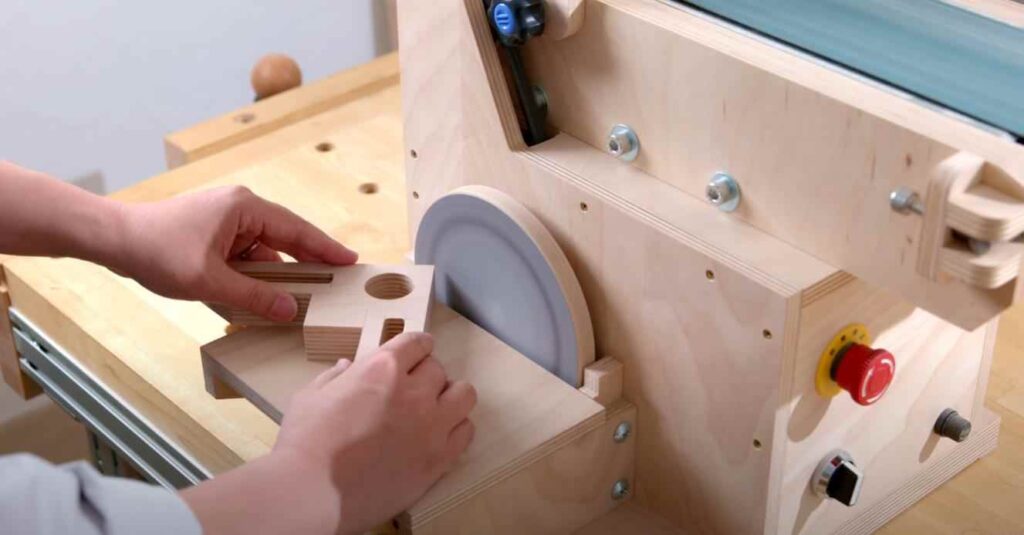

На лобзиковом или ленточном станке необходимо вырезать в заготовках лишние части. Обрабатываем детали на шлифовальном станке.

Угловой шаблон для соединения деталей под 90 градусов

Угловой шаблон для соединения деталей под 90 градусов

Подробно о том, как сделать своими руками угловой шаблон для соединения деталей под 90 градусов, вы можете посмотреть на видео ниже.

Угловой шаблон для соединения деталей под 90 градусовUniversal design corner clamp / Right angle corner jig
