8 идей как сделать штроборез своими руками

Если вы делаете ремонт в доме своими руками, то рано или поздно столкнетесь с тем, что вам придется делать штробы под электропроводку.

Для этого используется специальный инструмент — штроборез. Правда, его покупка может влететь вам в копеечку.

Если нужно сэкономить, мы можем предложить альтернативный вариант — сделать насадку на болгарку для штробления

По факту, самоделка не особо отличается от заводского штробореза.

8 идей как сделать штроборез своими руками Читайте также: Самодельный инструмент для облицовки стен «ёлочкой»

В самодельной насадке тоже можно менять расстояние между дисками, а также имеется патрубок для подключения пылесоса. Ну и сделать приспособление совсем несложно.

Используя болгарку штроборез, можно делать штробы в стенах из газобетона, а также в железобетонных стенах и кирпичных перегородках.

Для изготовления самодельного штробореза используется не только болгарка. Также можно взять за основу ручной фрезер или электродрель.

В сегодняшней статье рассмотрим несколько вариантов самодельных приспособлений:

  • насадку-штроборез на болгарку своими руками;
  • штроборез из ручного фрезера;
  • ручной штроборез для штробления газобетонных блоков под арматуру.

С помощью штробореза также можно вырезать посадочные места для подрозетников.

8 идей как сделать штроборез своими руками Читайте также: Куда можно применить старое полотно для ленточной пилы

Обычно для этого используют перфоратор с алмазной коронкой, но если стены были оштукатурены недавно, то режим долбежки может привести к образованию трещин на поверхности стены.

Если у вас нет возможности изготовить самодельную насадку для УШМ (штроборез на болгарку), а также в наличии нет ручного фрезера, вы можете воспользоваться более простым способом — сделать штробы с помощью электродрели и сверла.

Данный способ займет намного больше времени, но когда других вариантов нет — то вполне сгодится.

Ну а теперь давайте перейдем к изготовлению самодельных приспособлений. Сначала рассмотрим подробно, как сделать штроборез из болгарки своими руками

Для изготовления некоторых деталей нам понадобится токарный станок. Однако можно обратиться за помощью к знакомому токарю. Или же, возможно, у кого-то будут в наличии уже готовые детали нужной формы и размеров.

Штроборез своими руками из болгарки

Рассмотрим, как изготовить приспособление для штробления стен под проводку (или других работ), используя за основу болгарку.

Данная самоделка будет полезна тем, кто самостоятельно делает ремонт в квартире или доме (в частности выполняет работы по монтажу электрической проводки) и хочет сэкономить.

8 идей как сделать штроборез своими руками

Например, для разовых работ не смысла приобретать дорогой заводской инструмент, который потом будет валяться без дела.

Чтобы изготовить самодельный штроборез из болгарки, автор будет использовать сварочный аппарат и токарный станок.

Что понадобится

Из основных материалов для изготовления самоделки нам потребуются:

  • толстые стальные шайбы (можно купить или выточить на токарном станке своими руками);
  • удлиненные муфты;
  • длинный болт (желательно выбирать с высоким классом прочности);
  • корпусный подшипник;
  • листовой металл;
  • диски на УШМ, предназначенные для работы с бетоном и камнем.

Теперь давайте приступим к изготовлению насадки для болгарки для штробления

Этапы работ

Первым делом необходимо будет изготовить три шайбы — с помощью коронки вырезаем три заготовки из листа металла. Затем автор обтачивает их на токарном станке.

8 идей как сделать штроборез своими руками

Далее нам потребуются две удлиненные муфты. Одну из них необходимо укоротить. Потом мастер обрабатывает муфты на токарном станке — на одной из сторон каждой муфты необходимо выточить посадочное место под шайбу.

8 идей как сделать штроборез своими руками

После этого в двух подготовленных металлических шайбах с помощью ступенчатого сверла рассверливаем центральное отверстие до нужного диаметра. Надеваем шайбы на удлиненные муфты, и обвариваем.

8 идей как сделать штроборез своими руками

Сварные швы зачищаем болгаркой. Подготавливаем две обычных шайбы, длинный болт и корпусный подшипник.

8 идей как сделать штроборез своими руками

Все подготовленные детали необходимо будет собрать в следующем порядке:

  1. На длинный болт надеваем обычную металлическую шайбу.
  2. Затем устанавливаем корпусный подшипник.
  3. Надеваем еще одну шайбу (обычную).
  4. Надеваем на болт толстую шайбу с проточкой под диск (которую мы изготовили ранее).
  5. Устанавливаем пильный диск по бетону.
  6. Накручиваем на болт обрезанную удлиненную муфту с приваренной шайбой.
  7. Накручиваем вторую удлиненную муфту с шайбой.
  8. На болгарку устанавливаем второй пильный диск по бетону
  9. После этого накручиваем на вал редуктора УШМ собранную конструкцию.

8 идей как сделать штроборез своими руками

Изготовление защитного кожуха

Из листового металла толщиной около 3-4 мм вырезаем три детали: боковые стенки и верхнюю часть защитного кожуха.

Изготавливаем крепление-хомут. Затем привариваем его к одной из боковых стенок.

8 идей как сделать штроборез своими руками

8 идей как сделать штроборез своими руками

Свариваем защитный кожух для штробореза целиком — внутри должно быть достаточно места для установки двух дисков. К нему дополнительно необходимо будет приварить крепление для установки ручки.

8 идей как сделать штроборез своими руками

8 идей как сделать штроборез своими руками

На последнем этапе останется только собрать все детали воедино: крепим защитный кожух на болгарке, устанавливаем первый диск, затем устанавливаем вал с корпусным подшипником, муфтами и диском. Все надо хорошо закрепить.

8 идей как сделать штроборез своими руками

Видео

Подробно о том, как изготовить самодельную насадку штроборез для болгарки, вы можете посмотреть на видео ниже. Этой идеей поделился автор YouTube канала Sean Beardon.

8 идей как сделать штроборез своими рукамиHow to make a Wall Chaser using an Angle Grinder

Рекомендации при штроблении

Прежде чем штробить стену, необходимо будет сделать разметку, и резать по ней — так намного удобнее, да и результат получится более качественным.

Обратите внимание: штробу в стене лучше всего резать сверху вниз.

Глубина штробы для одного кабеля — не менее 15 мм. Если в одну канавку будет укладываться несколько кабелей, глубину штробы надо увеличить. Главное условие — чтобы кабели свободно входили в канавку и не выпирали из нее.

Ширина штробы должна быть такой, чтобы в нее помещалась лопатка для перфоратора или долото.

При штроблении стен образуется много пыли, поэтому желательно предусмотреть возможность ее удаления.

Для этого используется строительный пылесос, шланг которого подключается к патрубку, прикрепленному к защитному кожуху.

8 идей как сделать штроборез своими руками

8 идей как сделать штроборез своими руками

Простой штроборез по газобетону из досок и саморезов

Рассмотрим еще одно приспособление, которое пригодится тем, кто строит дом из газобетона.

Для армирования кладки используется строительная арматура, но поскольку шов между блоками довольно тонкий, то арматуру укладывают в специальные пазы.

Эти пазы вырезают вдоль ряда газоблоков по периметру «коробки» дома.

8 идей как сделать штроборез своими руками

8 идей как сделать штроборез своими руками

Для этого обычно используется заводской механический штроборез. Но можно обойтись и самодельным инструментом, который ничем не уступает заводскому аналогу.

Чтобы собрать ручной штроборез для газобетона своими руками, потребуется две доски и саморезы.

Выбираем более-менее ровные доски (или можно использовать фанеру), отпиливаем две заготовки подходящего размера, после чего скрепляем их на саморезы под углом 90 градусов.

8 идей как сделать штроборез своими руками

Далее отпиливаем два деревянных бруска, и прикручиваем их к верхней части штробореза — они будут выполнять роль ручек.

8 идей как сделать штроборез своими руками

На расстоянии 7-8 см от края верхней доски надо будет закрутить 5 саморезов. Они будут служить резцами по газобетону

8 идей как сделать штроборез своими руками

Боковая направляющая доска позволяет штробить паз строго параллельно стене.

Единственный минус данного самодельного инструмента заключается в том, что работая с внутренней стороны стены, не получается свести углы — их приходится «ковырять» вручную.

Но, учитывая простоту и дешевизну конструкции, на этот недостаток можно закрыть глаза.

Видео

Ознакомиться с пошаговой инструкцией, как сделать штроборез для газобетона своими руками, можно в авторском видеоролике ниже. Идеей поделился автор YouTube канала MY GALAXY.

8 идей как сделать штроборез своими руками⚫ 2 Бруска и 10 Саморезов! Простейший Штроборез из того что было Лучше Заводского

Штробим стены из газобетона ручным фрезером

Сделать штробы под электропроводку в газобетона несложно, однако здесь важно правильно подобрать инструмент.

8 идей как сделать штроборез своими руками

Например, если использовать самодельный штроборез из болгарки, то внутри помещения будет много пыли.

Конечно, можно подключить пылесос, а также надеть защитную маску и очки.

Но в идеале штробить стены так, чтобы пыли практически не было. И для этого автор  YouTube канала «Строю загородный дом» предлагает использовать ручной фрезер с патрубком для отвода пыли.

Можно использовать самый дешевый ручной фрезер. Также потребуется еще пазовая фреза для него (тоже можно использовать самую дешевую).

8 идей как сделать штроборез своими руками

Ну а дальше все очень просто — подключаем к фрезеру шланг пылесоса, делаем разметку на стене, после этого приступаем непосредственно к штроблению газобетона.

На небольших участках стены (или в труднодоступных) можно использовать обычную электродрель и сверло по дереву — получается быстро и без большого количества пыли.

8 идей как сделать штроборез своими руками

Видео

Подробно об этом простом способе штробления стен можно посмотреть в авторском видеоролике ниже.

8 идей как сделать штроборез своими рукамиСтены из газобетона — как не умереть от пыли при электромонтаже

Как самостоятельно сделать штроборез из УШМ

Когда нужно сделать штробы в стене, нет ничего лучше штробореза.

Удобный и практичный инструмент. Только стоит дорого. Да и есть ли вообще смысл покупать его на один раз?

Как вариант, можно изготовить самодельный штроборез из маленькой болгарки. Дополнительно подключим к ней шланг с водой, чтобы было меньше пыли в процессе работы.

При помощи самодельного штробореза можно делать штробы в стене из бетона и кирпича (под штукатуркой), а также на бетонном полу.

Изготовление защитного кожуха

Отрезаем от куска стальной трубы кольцо, которое будет надеваться на болгарку. Дополнительно высверливаем в нем три отверстия для винтов. Кольцо привариваем к боковой стенке защитного кожуха, вырезанной из листового металла.

8 идей как сделать штроборез своими руками

Это лишь часть защитного кожуха получилась. Вторую часть приварим чуть позже, по ходу выполнения сборочных работ.

Сборка приспособления

Надеваем защитный кожух на УШМ.

8 идей как сделать штроборез своими руками

Затем устанавливаем алмазный диск по камню и бетону. Используя сделанный своими руками удлинитель вала (можно выточить на токарном станке), устанавливаем второй диск и фиксируем его зажимной гайкой.

8 идей как сделать штроборез своими руками

8 идей как сделать штроборез своими руками

На следующем этапе привариваем к кожуху металлическую полосу для дополнительной защиты и устанавливаем краник с распылителем для воды.

8 идей как сделать штроборез своими руками

К кранику подключаем силиконовый шланг, второй конец которого подключен к садовому опрыскивателю.

Смачивание алмазных дисков струей воды в процессе штробления бетонных или оштукатуренных стен позволяет значительно уменьшить количество пыли, что особенно важно при работе внутри помещения.

8 идей как сделать штроборез своими руками

Главное — постоянно следить, чтобы вода случайно не попала внутрь корпуса болгарки.

Видео

8 идей как сделать штроборез своими рукамиTRUCO PARA TU AMOLADORA | IDEA BRILLANTE

Как сделать насадку-штроборез с подачей воды

В этом обзоре расскажем, как сделать своими руками самодельную насадку-штроборез для болгарки.

Обычно подобные насадки подразумевают наличие патрубка для подключения пылесоса (чтобы отводить пыль). В данном случае мастер решил реализовать возможность подачи воды на режущий диск.

Необходимые материалы:

  • листовой металл;
  • капельница с шлангом;
  • штуцер;
  • саморез;
  • пружина.

Возможно, вам интересно будет прочитать статью: как сделать мини печку для обогрева теплицы весной.

Основные этапы работ

Первым делом необходимо будет изготовить металлический кожух на болгарку. Для этого потребуется листовой металл толщиной 2-3 мм.

Делаем разметку, и вырезаем две пластины одинаковой формы и размера. В одной из них сверлим отверстие. Потом отрезаем еще кусок полосы, и свариваем кожух.

8 идей как сделать штроборез своими руками

Изготавливаем хомут, и привариваем его к кожуху, чтобы можно было потом надежно закрепить его на болгарке. Кожух приваривается с той стороны, где просверлено отверстие.

8 идей как сделать штроборез своими руками

После этого сверлим в кожухе отверстие, вставляем штуцер подходящего размера, и обвариваем.

8 идей как сделать штроборез своими руками

Далее надо будет сделать распылитель для воды. Для этого нам потребуется саморез и пружина.

Вставляем саморез в штуцер, чтобы его шляпка находилась с внутренней стороны кожуха, надеваем на резьбу пружину. Фиксируем ее пластиковым колпачком.

8 идей как сделать штроборез своими руками

На штуцер надеваем фильтрующий узел капельницы, предварительно отрезав торец, и фиксируем все хомутом.

8 идей как сделать штроборез своими руками

8 идей как сделать штроборез своими руками

Конец гибкого шланга капельницы подключаем к садовому опрыскивателю, проверяем подачу воды. Далее устанавливаем насадку-штроборез на УШМ, и ставим диск по бетону.

8 идей как сделать штроборез своими руками

8 идей как сделать штроборез своими руками

Видео

Подробно о том, как сделать простую насадку-штроборез с подачей воды, можно увидеть на видео ниже. Идеей поделился автор YouTube канала МARKER DIY.

8 идей как сделать штроборез своими рукамиШтроборез на воде DIY приспособление на болгарку

Простой самодельный инструмент для штробления газобетона

В данном обзоре расскажем, как изготовить своими руками простой самодельный инструмент для штробления газобетонных блоков.

При строительстве дома такая операция выполняется часто. Проделанные штробы нужны для вставки арматуры.

8 идей как сделать штроборез своими руками

Подобный инструмент можно купить в строительном магазине. Но зачем тратить деньги, когда можно сделать его самостоятельно? Тем более что если вы занимаетесь стройкой, то все необходимые материалы и инструменты будут у вас под рукой.

Для изготовления самодельного штробореза потребуются следующие материалы:

  • профильная труба;
  • металлическая полоса;
  • болт с гайкой.

Для изготовления основных деталей потребуется угловая шлифмашинка (болгарка), а для соединения заготовок нужен будет сварочный аппарат.

Возможно, вам также интересно будет прочитать статью: как смастерить своими руками шлифстанок из ручного электролобзика.

Пошаговый процесс изготовления самодельного ручного штробореза

Первым делом необходимо будет отрезать от квадратной профильной трубы 15х15 мм две заготовки длиной 40 см и 20 см. Один из концов короткой заготовки отрезаем под углом 45 град.

8 идей как сделать штроборез своими руками

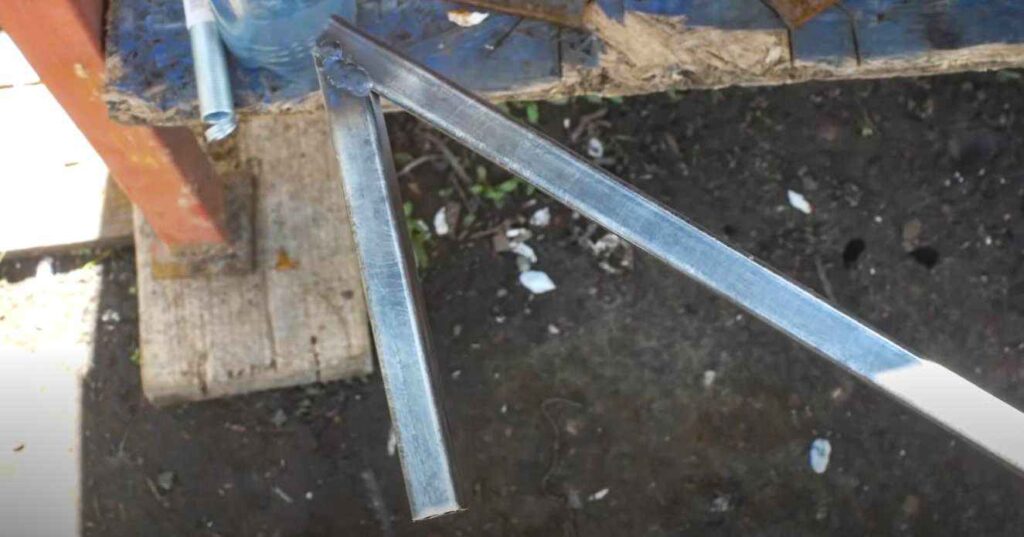

После этого прикладываем короткую заготовку к длинной, и обвариваем. В результате у нас должна получиться деталь как на фото ниже.

8 идей как сделать штроборез своими руками

8 идей как сделать штроборез своими руками
Основная часть самоделки

На следующем этапе отрезаем от квадратной профтрубы еще две небольших заготовки (длинную и короткую).

8 идей как сделать штроборез своими руками

«Коротыш» устанавливаем по центру длинной заготовки под прямым углом, после чего обвариваем. Сварные швы зачищаем болгаркой.

8 идей как сделать штроборез своими руками

Читайте также: как сделать приспособление, с помощью которого можно легко заточить зубья на пильном диске от циркулярки

Потом получившуюся деталь необходимо будет приварить к основной части самоделки, которую мы сделали ранее.

8 идей как сделать штроборез своими руками

В завершении останется только изготовить режущую часть инструмента, которая будет вырезать в газобетоне штробы. Для этого нам потребуется отрезок металлической полосы.

Отрезаем заготовку подходящей длины, сгибаем ее, а края обвариваем. Молоточком отбиваем шлак, а сварной шов — шлифуем. Затачиваем режущую кромку, чтобы она «вгрызалась» в газобетон.

8 идей как сделать штроборез своими руками

8 идей как сделать штроборез своими руками

В получившейся детали сверлим отверстие. В самом инструменте также надо будет просверлить крепежное отверстие. После этого крепим режущую часть к раме с помощью болта с гайкой.

8 идей как сделать штроборез своими руками

Видео

Подробнее о том, как своими руками изготовить простой самодельный инструмент для штробления газобетона, можно посмотреть в авторском видеоролике ниже. Данную идею мы подсмотрели у автора YouTube канала Mr. Inventor.

8 идей как сделать штроборез своими рукамиWHY I DIDN’T KNOW ABOUT THIS EARLIER! GREAT IDEA

Как легко и быстро проштробить стену под электропроводку

В данном обзоре автор YouTube канала «Строим дом мечты» поделится простым способом штробления стен из газобетона. Актуально для тех, у кого нет возможности купить штроборез.

Задача, которую поставил перед собой автор, довольно проста — установить блок подрозетников, и подвести к нему электропроводку для последующего подключения трех розеток.

Соответственно, для этого нужно будет высверлить посадочные места под подрозетники и проштробить стены.

Приступаем к работе

Первым делом на стене делается разметка — на нужной высоте от пола чертится горизонтальная линия.

Потом отмечаем места расположения подрозетников и высверливаем под них посадочные места с помощью перфоратора и коронки подходящего диаметра (в данном случае — 80 мм).

8 идей как сделать штроборез своими руками

8 идей как сделать штроборез своими руками

8 идей как сделать штроборез своими руками

Советуем также прочитать статью: как установить межкомнатные двери своими руками

Для штробления обычно используется штроборез. Но в данном случае автор нашел способ, как обойтись без него. Благо стены из газобетона.

Чтобы проштробить каналы под электропроводку, автор использует фрезу по дереву диаметром 8 мм.

8 идей как сделать штроборез своими руками

С помощью уровня отмечаем вертикальную линию. Вдоль этой линии крепится деревянная рейка (прикручивается на саморезы).

8 идей как сделать штроборез своими руками

После этого с помощью фрезы автор довольно легко и быстро проштробил канавки под электропроводку. Возможно, опыт автора пригодится и вам.

8 идей как сделать штроборез своими руками

8 идей как сделать штроборез своими руками

Видео

Подробно о штроблении стен из газобетона с помощью фрезы по дереву можно посмотреть на видео ниже.

8 идей как сделать штроборез своими рукамиШтробление стен из газобетона под проводку

Как сделать штроборез для пенопласта и монтажной пены

В данном обзоре автор YouTube канала «Своими Руками» покажет, как на скорую руку сделать простейший штроборез для пенопласта и монтажной пены.

Зачем нужен штроборез — понятно из названия этого инструмента. Чтобы делать штробы (канавки).

8 идей как сделать штроборез своими руками

Только в отличие от классического штробореза по бетону, при помощи данного приспособления можно делать штробы в мягких материалах: пеноплэксе, монтажной пене, пенопласте.

Возможно, вас также заинтересует еще одна полезная самоделка для мастерской и гаража —простая струбцина-вайма.

Процесс изготовления самоделки

Для изготовления термоштробореза потребуется электроприбор с нагревательным элементом. В данном случае — это паяльник для пайки ПП труб.

Чтобы можно было использовать паяльник в качестве штробореза, необходимо изготовить насадку соответствующей формы.

8 идей как сделать штроборез своими руками

Автор сделал такую насадку из алюминия толщиной 0,8 мм. Однако лучше взять медь. Оцинковку использовать для этой цели нежелательно.

Изготовленную насадку закрепляем на паяльнике при помощи трех обжимных хомутов. Самоделка готова к работе.

8 идей как сделать штроборез своими руками

Автору это приспособление потребовалось, чтобы сделать аккуратные канавки в застывшей монтажной пене, которой заделаны зазоры между дверной коробкой и стеной.

Это нужно для того, чтобы можно было установить штукатурные маяки, которые, в свою очередь, нужны для того, чтобы лучше держался раствор, на который будет клеиться облицовочная плитка.

8 идей как сделать штроборез своими руками

Видео

Подробнее о том, как сделать штроборез для пенопласта и монтажной пены, вы можете посмотреть на видео ниже.

8 идей как сделать штроборез своими рукамиШтроборез для ПЕНЫ ?!?!

В сегодняшней статье мы рассмотрели, как изготовить штроборез насадку на болгарку, простой самодельный инструмент, чтобы легко и быстро резать штробы для арматуры в газобетонных блоках, и а также недорогой штроборез из ручного фрезера.

Вы можете выбрать любой из предложенных вариантов, который подходит вам больше всего, и не тратить деньги на покупку заводских инструментов! Спасибо за внимание.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Как сделать съемник масляного фильтра: 5 идеи для гаража
Разметка и сверление отверстий в плитке под смеситель
