Как сделать электроножовку своими руками 6 вариантов

Как из обычной ручной ножовки сделать электроножовку

В сегодняшней статье поделимся идеей, как из обычной ручной ножовки сделать электрическую ножовку. В качестве привода можно использовать шуруповерт или дрель.

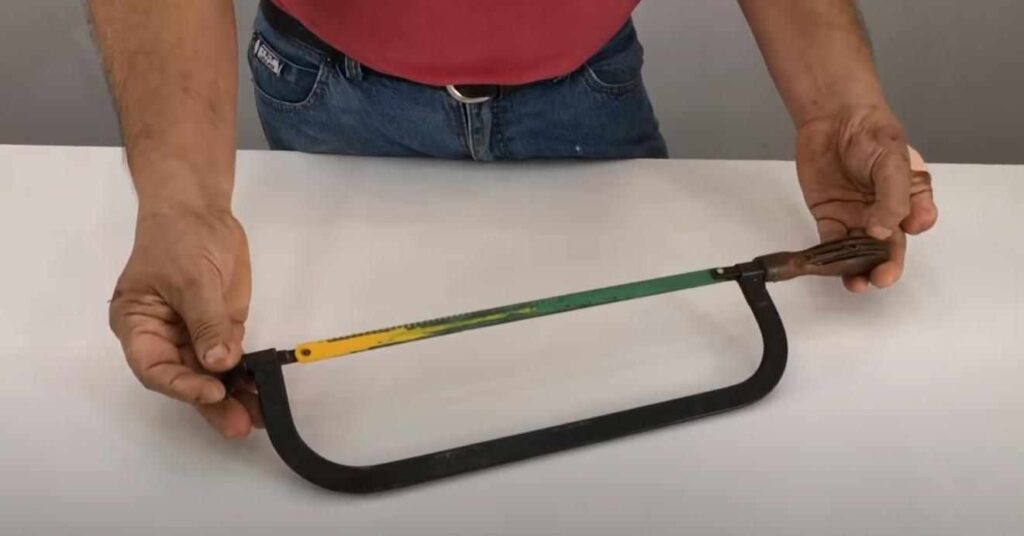

Теоретически можно сделать электроножовку из ручной пилы по дереву. Но в данном случае автор решил использовать за основу ножовку по металлу.

Как сделать электроножовку своими руками 6 вариантов

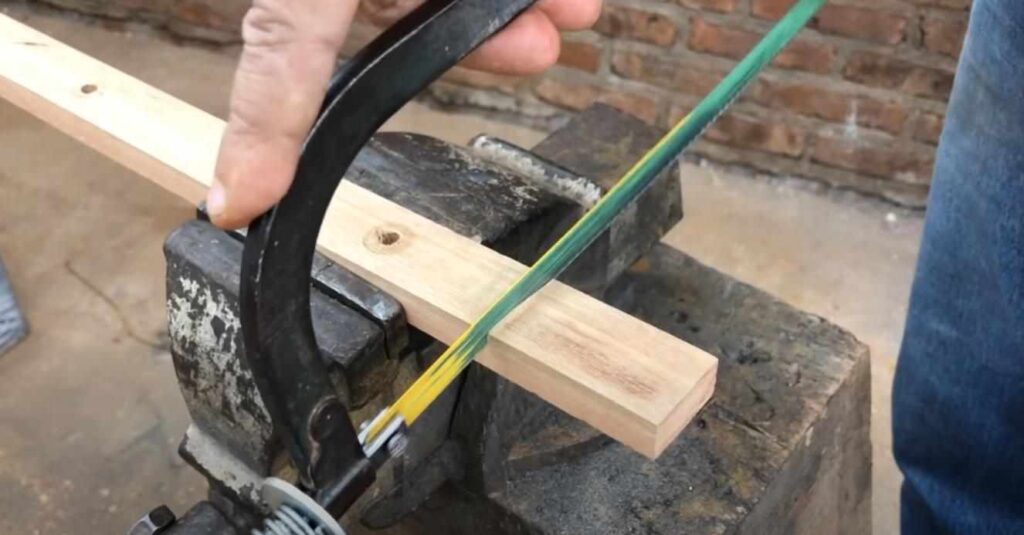

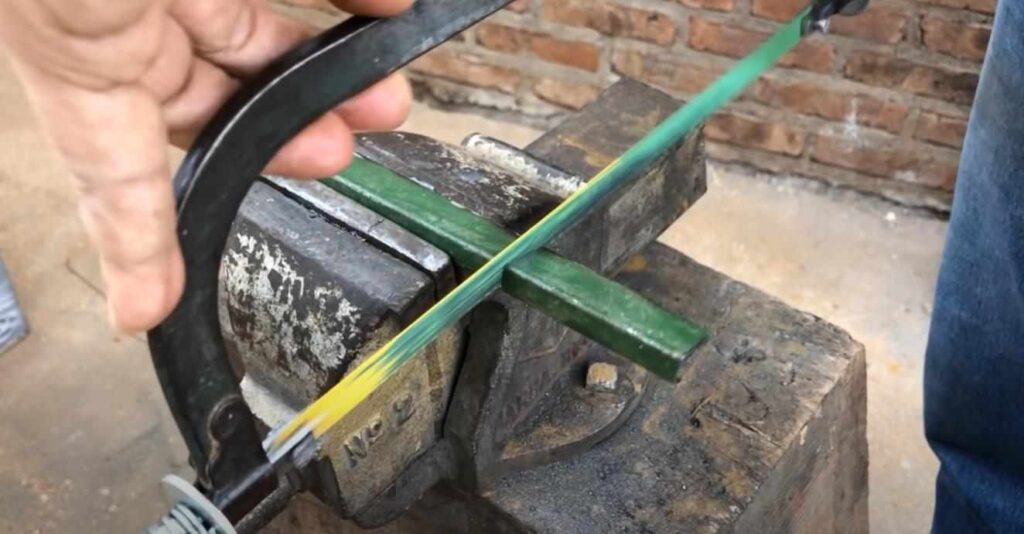

Впрочем, самодельную электроножовку можно использовать как для резки металлических заготовок, так и для распиловки заготовок из дерева.

Как сделать электроножовку своими руками 6 вариантов

Как сделать электроножовку своими руками 6 вариантов

Для справки: своим личным опытом изготовления ручной электрической ножовки поделился с нами автор YouTube канала FACIL LH.

Необходимые материалы:

  • ручная ножовка по металлу;
  • аккумуляторный шуруповерт или электродрель;
  • квадратный стальной пруток;
  • пиломатериалы — доска или фанера;
  • пружины;
  • подшипник;
  • стальные шайбы.

Процесс изготовления электроножовки

Первым делом отрезаем два куска квадратного прутка.

На конце двух заготовок делаем пропил (паз) под пильное полотно, затем высверливаем отверстие сбоку — для фиксатора. Квадратные прутки будут вставляться в раму ножовки.

Как сделать электроножовку своими руками 6 вариантов

Но перед этим к торцу заготовок привариваем шайбы.

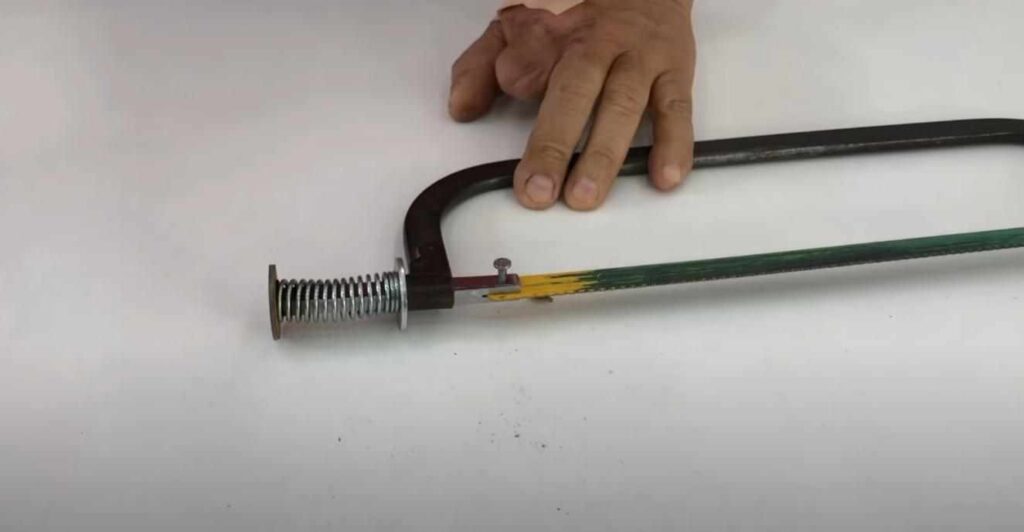

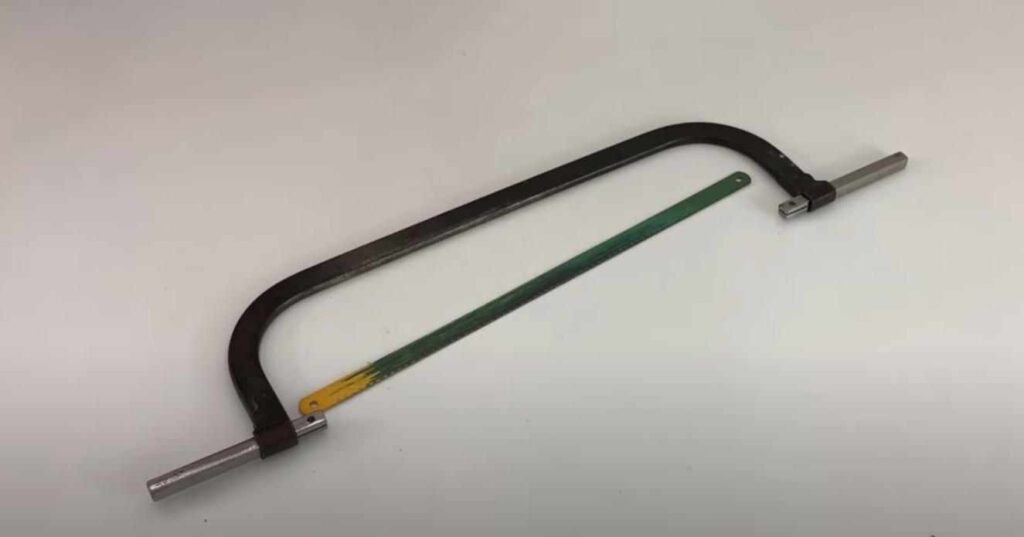

Потом надеваем на квадратные прутки пружины, и еще по одной шайбе. Вставляем прутки в раму ножовки.

Как сделать электроножовку своими руками 6 вариантов

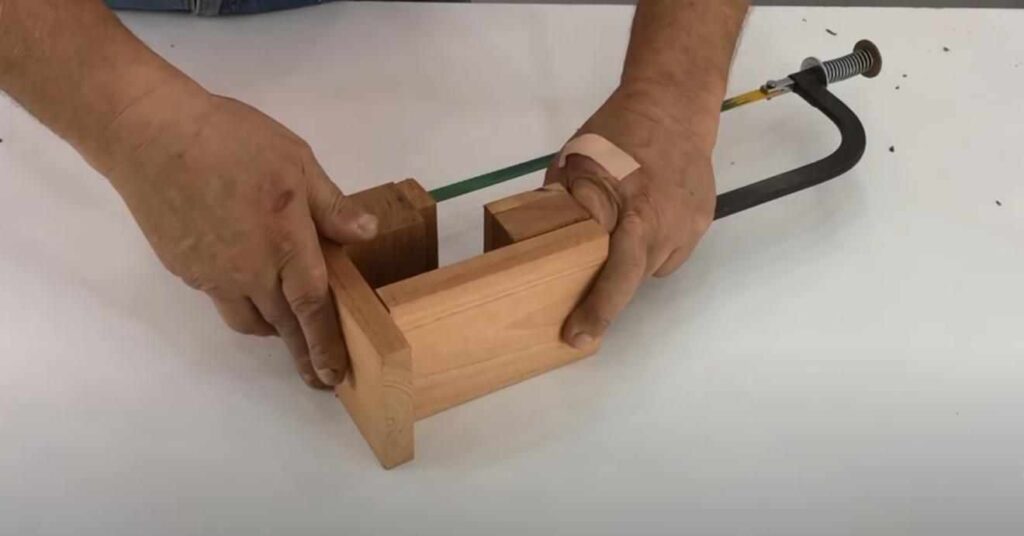

На следующем этапе из доски (или фанеры) вырезаем детали для корпуса самоделки, и крепим их к раме ручной ножовки по металлу.

Как сделать электроножовку своими руками 6 вариантов

Как сделать электроножовку своими руками 6 вариантов

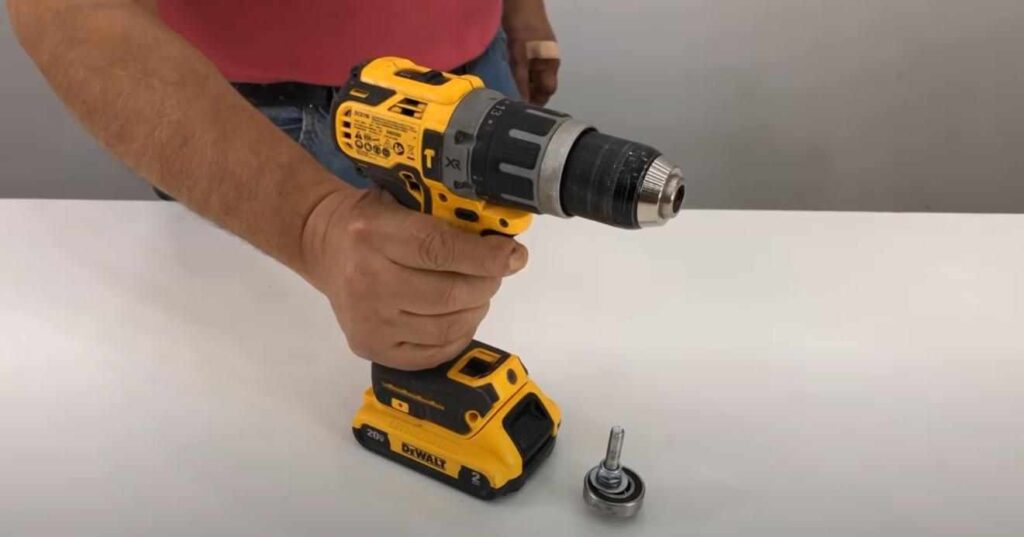

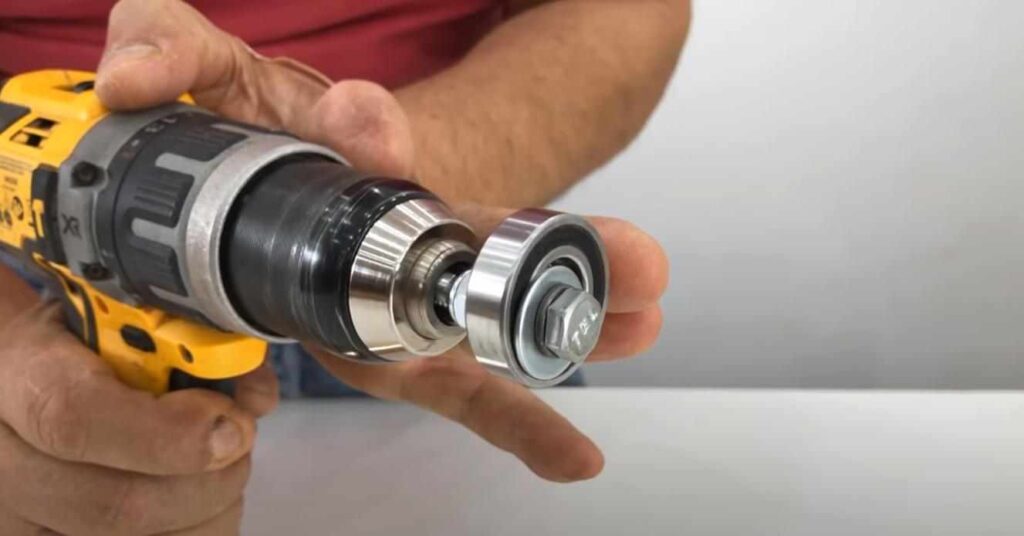

Далее нам потребуется шуруповерт и самодельный эксцентрик, который можно изготовить из болта, шайб и подшипника. Зажимаем эксцентрик в патроне шуруповерта.

Как сделать электроножовку своими руками 6 вариантов

Как сделать электроножовку своими руками 6 вариантов

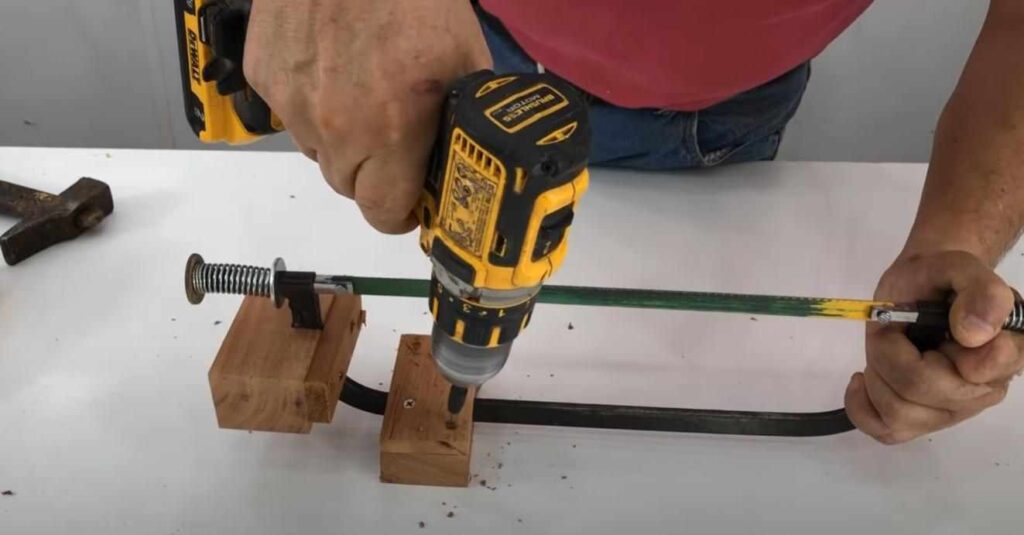

Крепим шуруповерт к деревянному корпусу с помощью металлической скобы или иным способом.

Как сделать электроножовку своими руками 6 вариантов

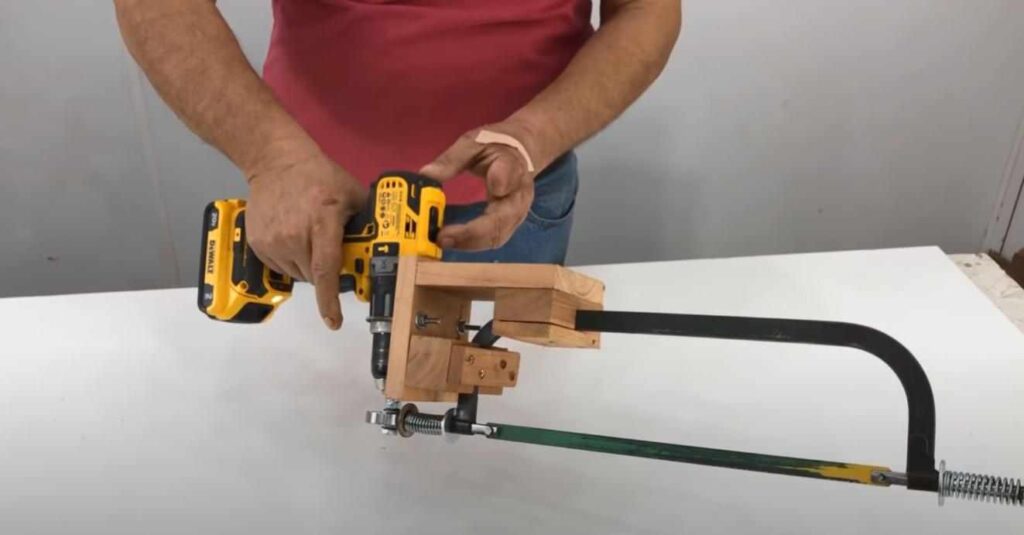

На этом процесс изготовления электропилы можно считать завершенным!

Как сделать электроножовку своими руками 6 вариантов

Видео по теме

Подробнее о том, как автор собрал ручную электрическую пилу из ножовки по металлу и шуруповерта, вы можете посмотреть на видео ниже.

Как сделать электроножовку своими руками 6 вариантовIdea que Nunca Olvidaras — Pocas personas saben sobre este Truco Brillante con Sierras

Самодельная электроножовка из болгарки

Если вам лень пилить заготовки вручную, то, возможно, вас заинтересует самодельная электроножовка из болгарки.

Идея принадлежит автору YouTube канала Mr Novruz.

Как сделать электроножовку своими руками 6 вариантов

В качестве привода самодельного приспособления будем использовать болгарку. Подойдет самая обычная маленькая УШМ.

Какие материалы потребуются:

  • профтруба;
  • листовой металл;
  • шпилька;
  • гайки;
  • полотно по дереву;
  • стальной пруток;
  • круглая труба.

Приступаем к работе

От куска стальной круглой трубы отрезаем заготовку.

Берем сверло по металлу, и высверливаем в трубе отверстие. Затем привариваем гайку, в которую будет вкручиваться болт.

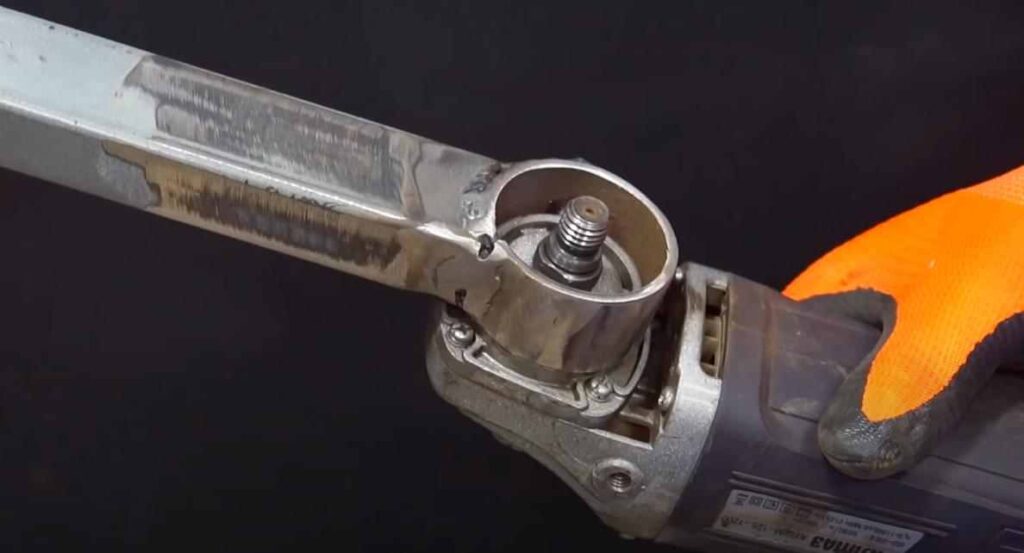

Устанавливаем кусок трубы на корпус редуктора УШМ, и фиксируем с помощью болта. После этого нужно отрезать кусок профиля — привариваем его к круглой трубе. Сварные швы зачищаем.

Как сделать электроножовку своими руками 6 вариантов

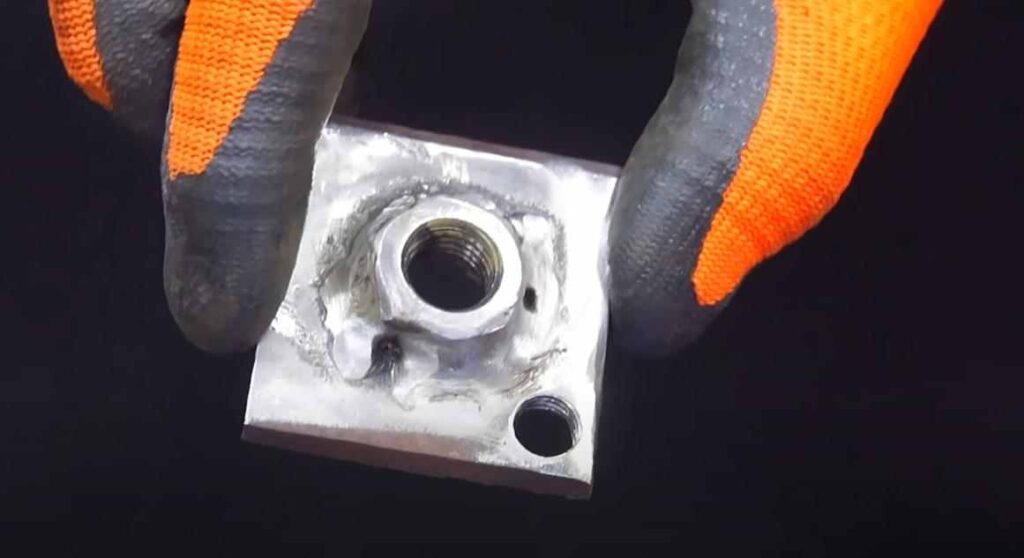

От листового металла отрезаем квадратную пластину. По центру сверлим отверстие, и привариваем гайку.

Как сделать электроножовку своими руками 6 вариантов

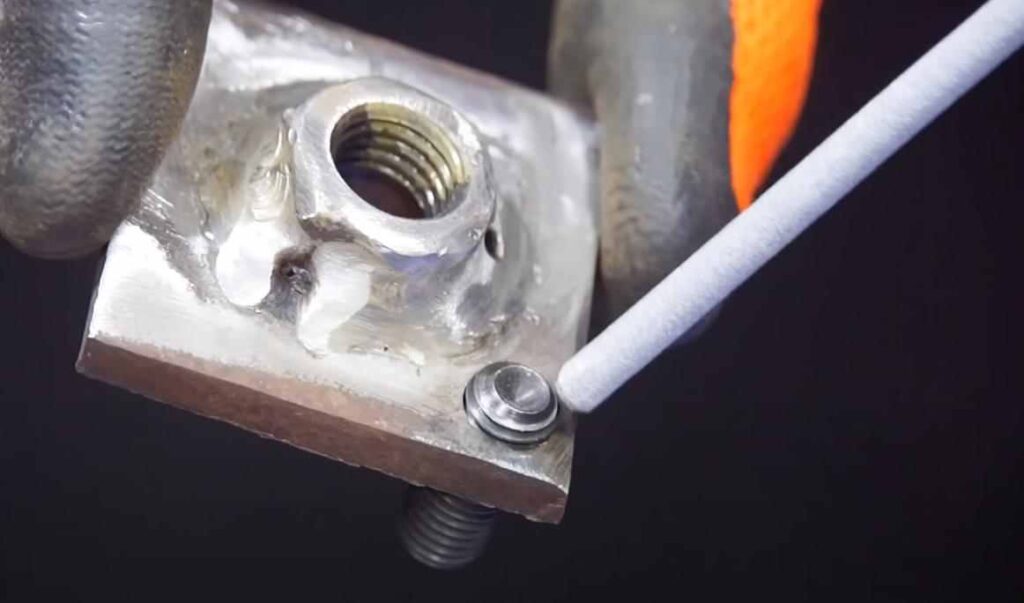

В углу пластины также надо просверлить отверстие. Нарезаем в нем резьбу. Вкручиваем кусок шпильки, и обвариваем ее.

Как сделать электроножовку своими руками 6 вариантов

Сборка приспособления

Накручиваем металлическую пластину на вал редуктора болгарки.

Как сделать электроножовку своими руками 6 вариантов

На следующем этапе необходимо изготовить раму для крепления ножовочного полотна.

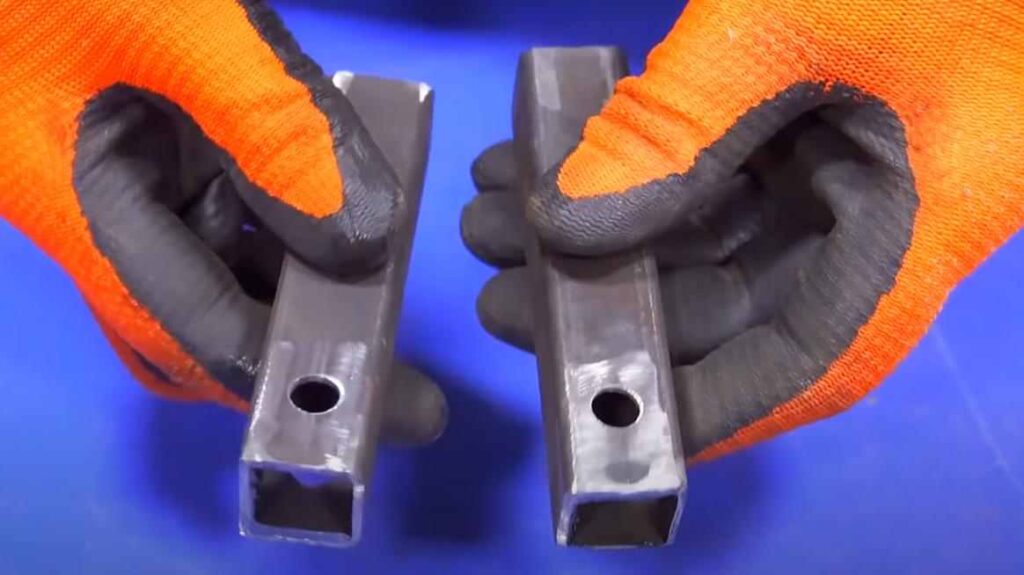

Для этого нужно отрезать два куска профиля одинаковой длины, и просверлить в них по одному отверстию.

Как сделать электроножовку своими руками 6 вариантов

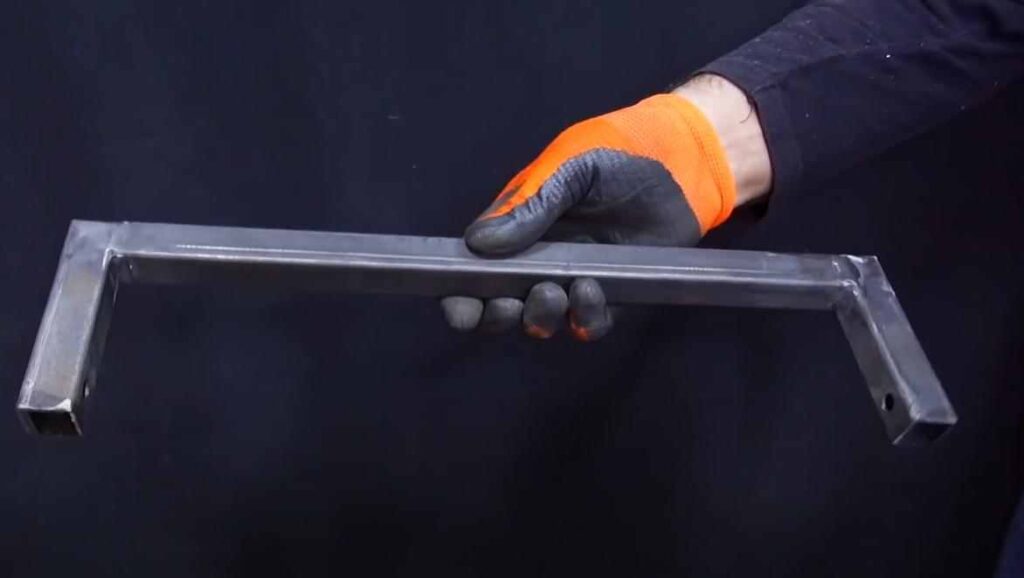

Потом отрезки профтрубы привариваем к третьей заготовке.

Как сделать электроножовку своими руками 6 вариантов

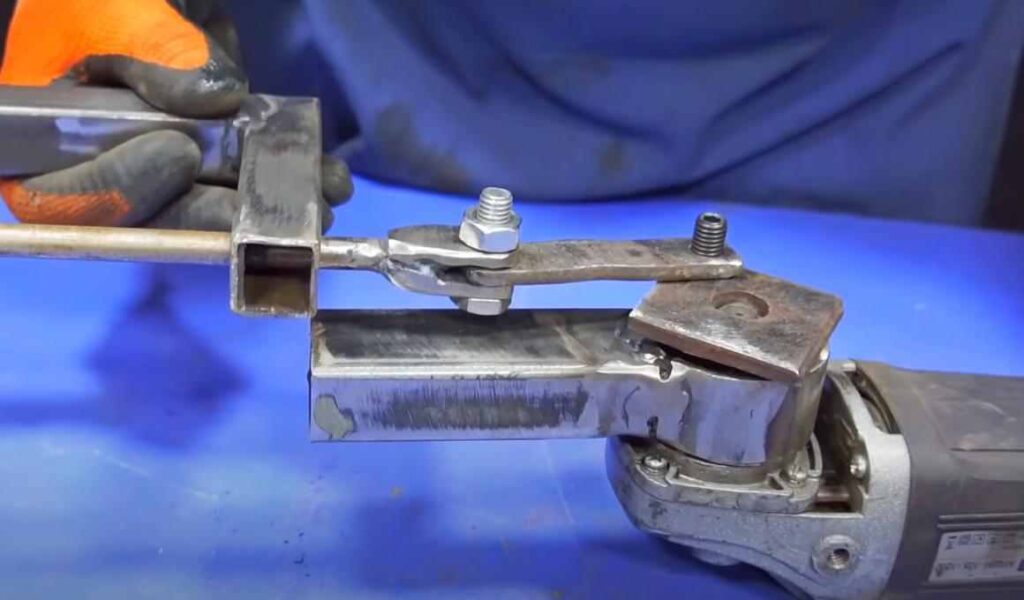

И после этого собираем узел, который будет обеспечивать возвратно-поступательное движение пильного полотна.

Как сделать электроножовку своими руками 6 вариантов

Из стального прутка изготавливаем два штока, сверлим в них отверстия и делаем прорези. К штокам будет крепиться ножовка.

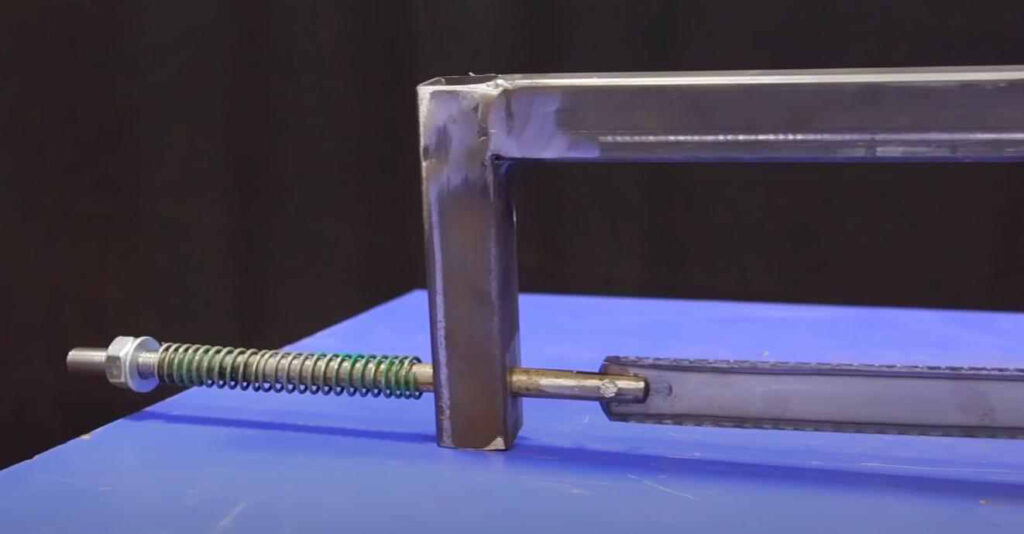

На конце одного из штоков устанавливаем пружину.

Как сделать электроножовку своими руками 6 вариантов

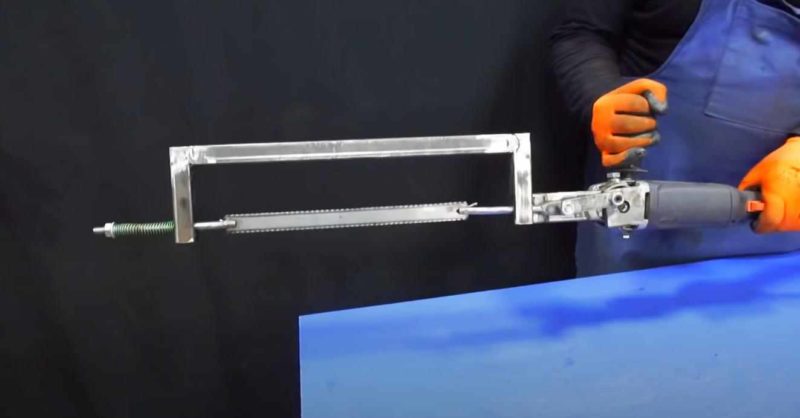

В завершении останется только установить ножовочное пильное полотно по дереву, и самодельная пила с электроприводом готова к использованию.

Видео по теме

Пошаговый процесс изготовления и сборки самодельной электроножовки из болгарки можно посмотреть в авторском видеоролике ниже.

Как сделать электроножовку своими руками 6 вариантовTop Genius Idea !!! You May Need This !!!

Самодельный распиловочный станок из электродрели и ножовки по металлу

Прутки или трубки из цветного металла (алюминия, меди или латуни) можно отпилить с помощью ручной ножовки по металлу.

Но чтобы сэкономить время и силы, автор YouTube канала CoolDIY предлагает альтернативный вариант — заменить ручную ножовку на самодельный распиловочный станок.

Из основных материалов для сборки станка потребуются:

  • листовой металл;
  • профтруба;
  • строительный уголок;
  • круглая труба;
  • подшипники;
  • стальной кругляк.

Процесс изготовления распиловочного станка очень простой. С этой задачей справится даже начинающий мастер. Однако потребуются навыки работы со сварочным аппаратом.

Изготовление и сборка распиловочного станка

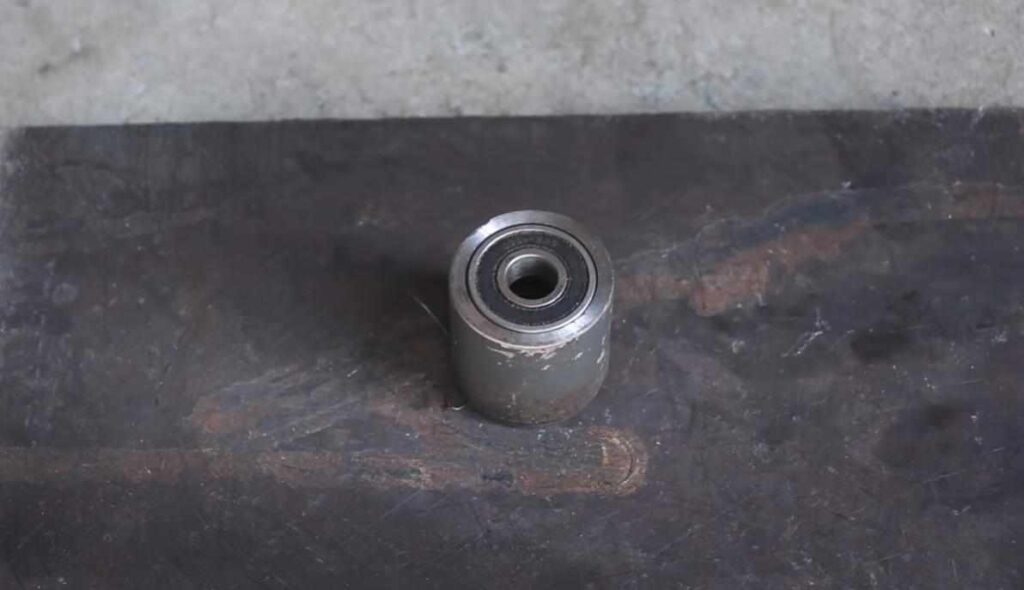

Отрезаем кусок круглой стальной трубы. Запрессовываем с двух сторон подшипники, предварительно на токарном станке расточив в заготовке посадочные места.

Как сделать электроножовку своими руками 6 вариантов

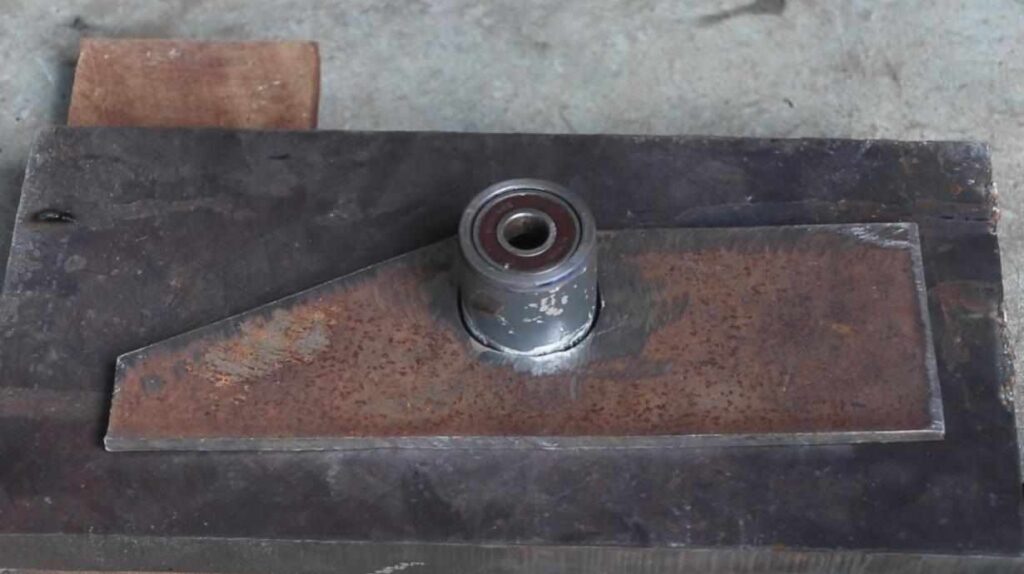

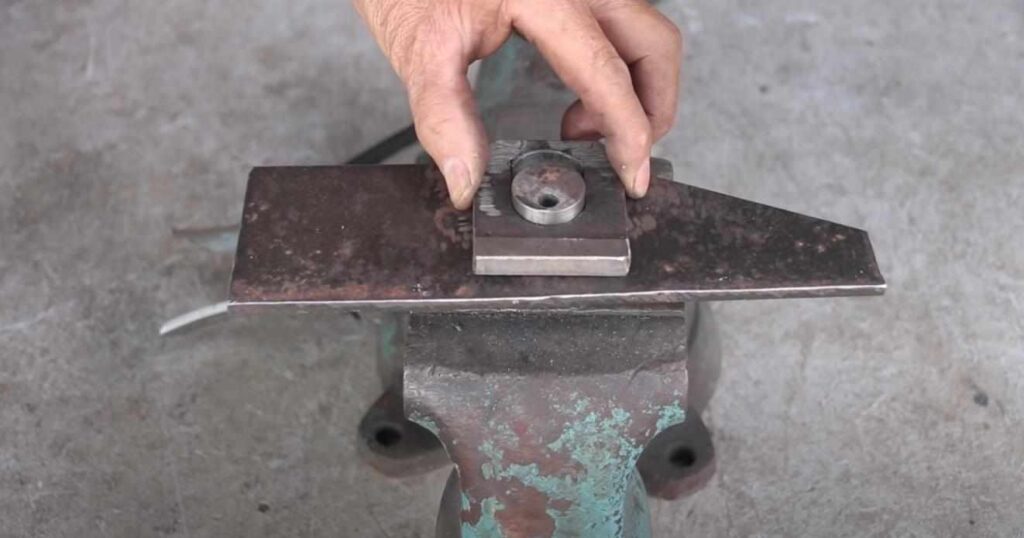

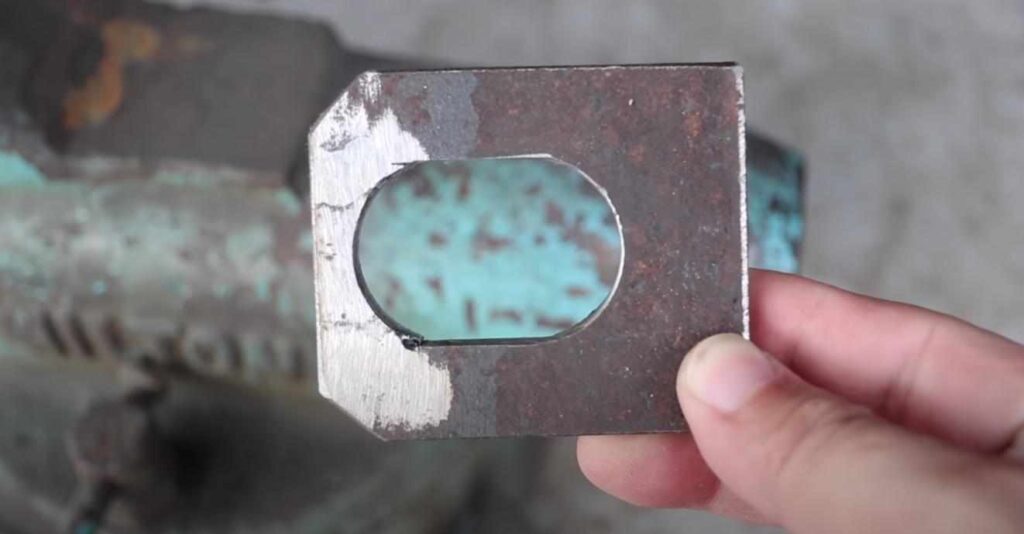

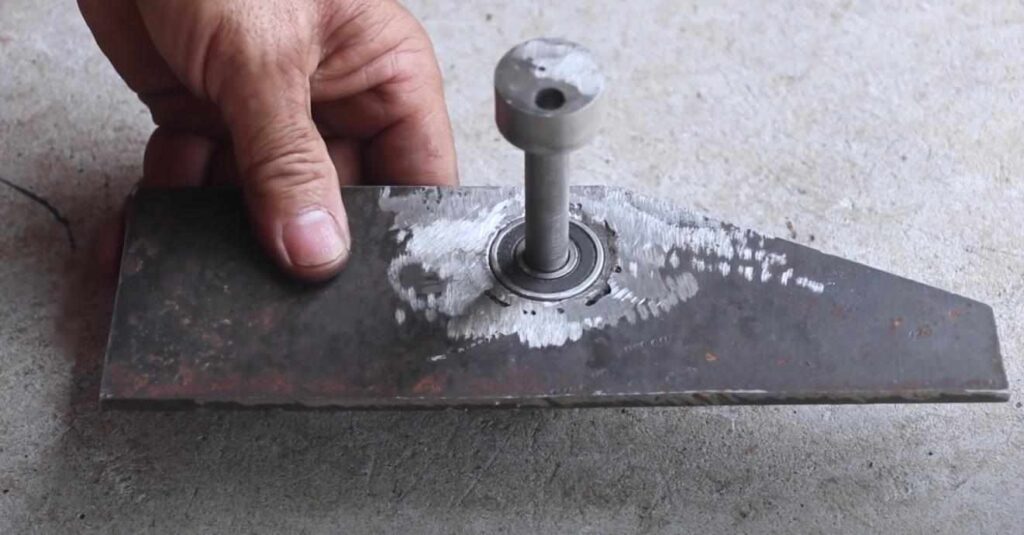

Из листового металла вырезаем заготовку требуемой формы. Высверливаем в ней отверстие, в которое вставляем кусок трубы, и обвариваем его.

Как сделать электроножовку своими руками 6 вариантов

На следующем этапе необходимо будет изготовить эксцентрик.

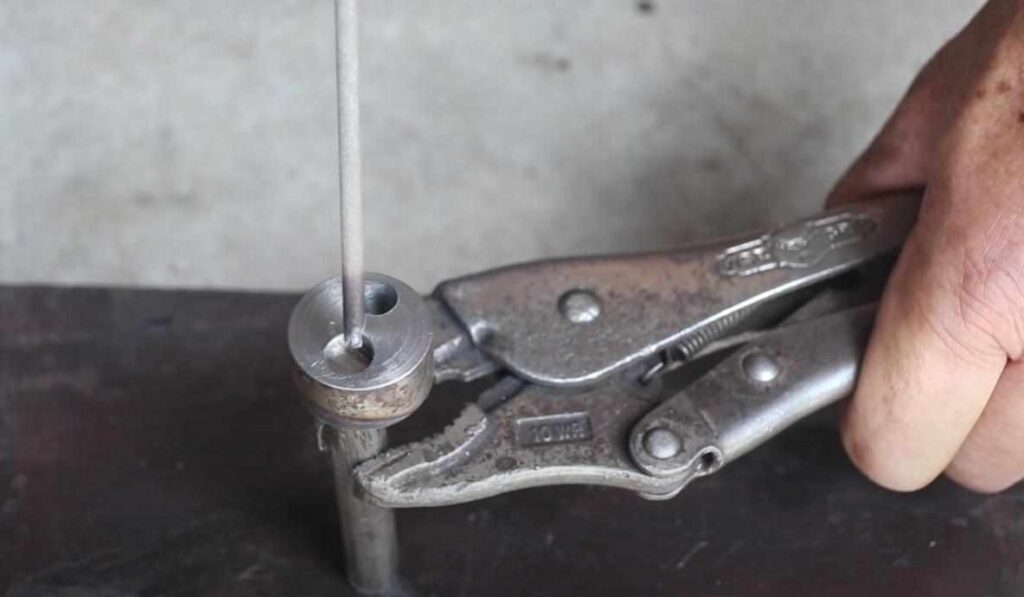

Отрезаем кусок стального кругляка, высверливаем в нем два отверстия. В одно из отверстий вставляем вал, после чего обвариваем его.

Как сделать электроножовку своими руками 6 вариантов

Как сделать электроножовку своими руками 6 вариантов

Вал вставляем в подшипники. После этого изготавливаем еще одну деталь из листового металла, и надеваем ее на эксцентрик.

Как сделать электроножовку своими руками 6 вариантов

Как сделать электроножовку своими руками 6 вариантов

Как сделать электроножовку своими руками 6 вариантов

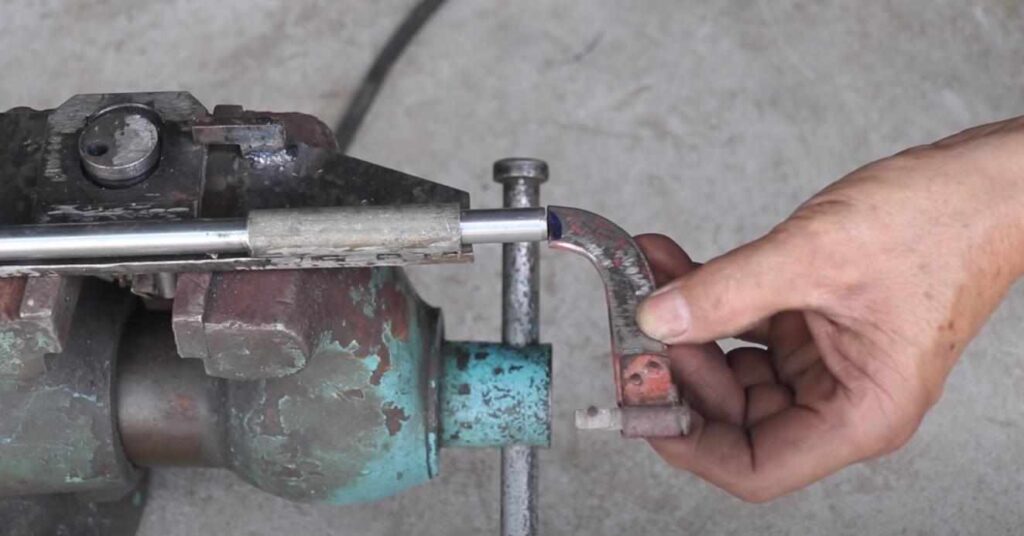

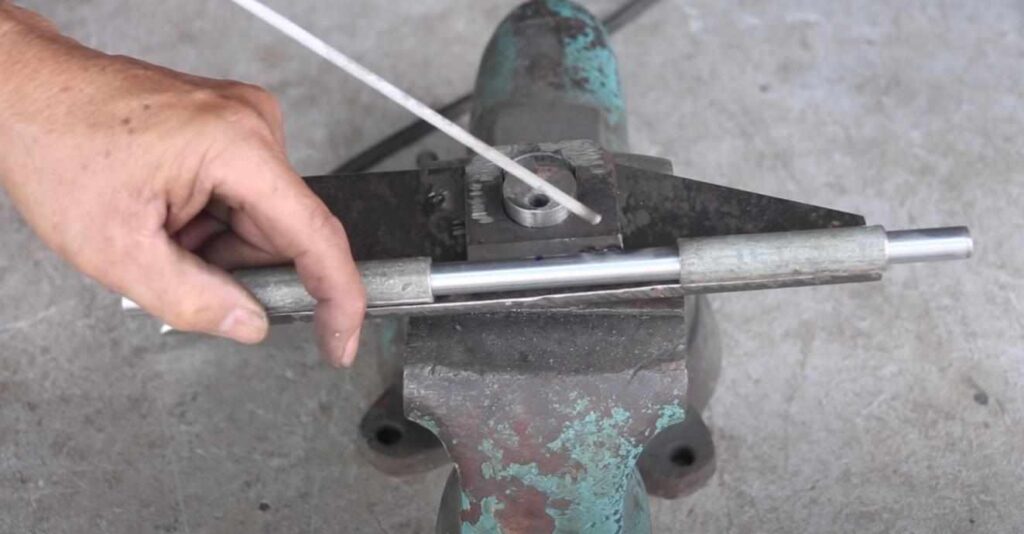

К пластине привариваем стальной прут, на который надеваем две втулки из круглой трубы подходящего диаметра.

Как сделать электроножовку своими руками 6 вариантов

После этого нам потребуется рама ножовки по металлу.

Как сделать электроножовку своими руками 6 вариантов

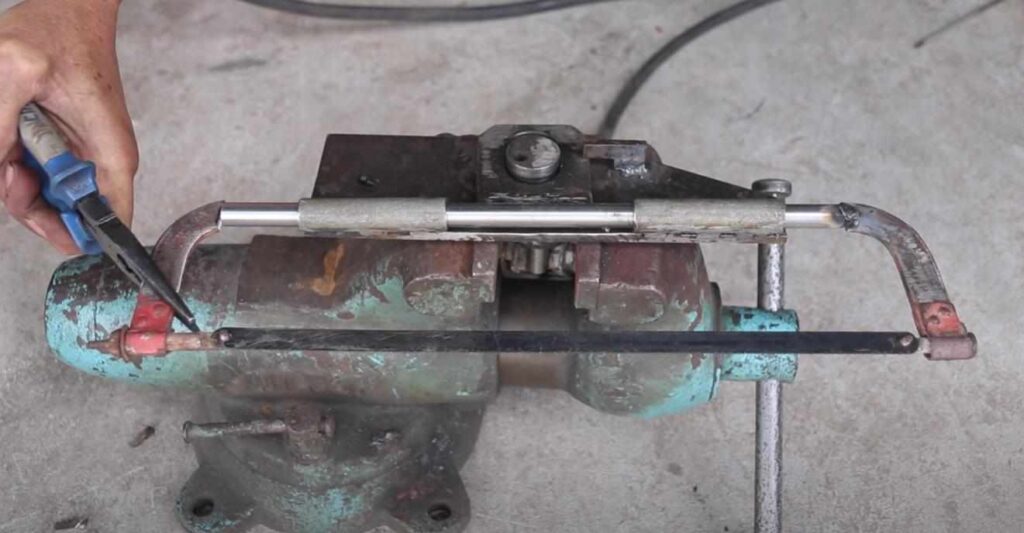

Отрезаем от нее части с креплениями, и привариваем их к стальному прутку.

Как сделать электроножовку своими руками 6 вариантов

Как сделать электроножовку своими руками 6 вариантов

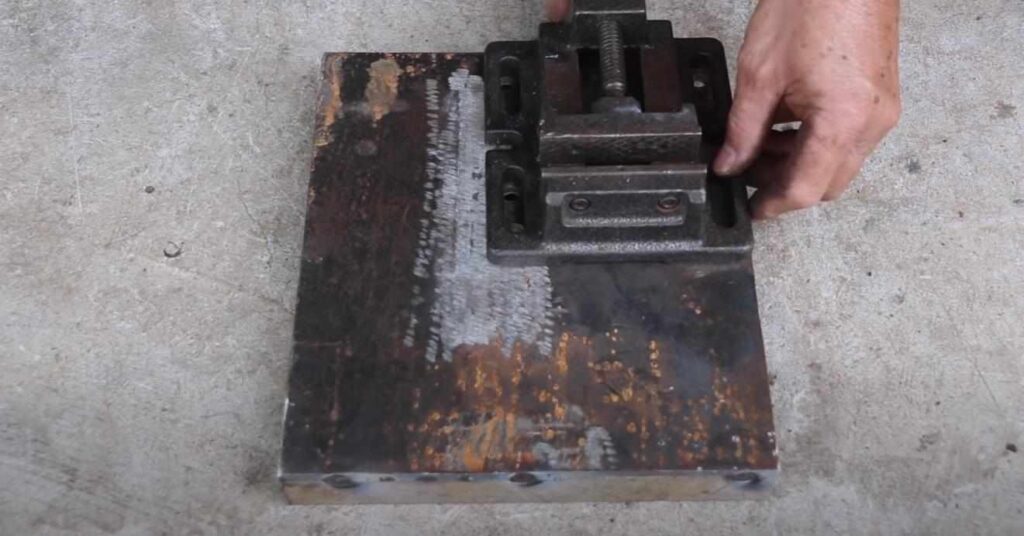

В качестве основания будем использовать кусок листового металла толщиной 4-5 мм. К нижней части привариваем опоры из профтрубы. На основании устанавливаем тиски от сверлильного станка.

Как сделать электроножовку своими руками 6 вариантов

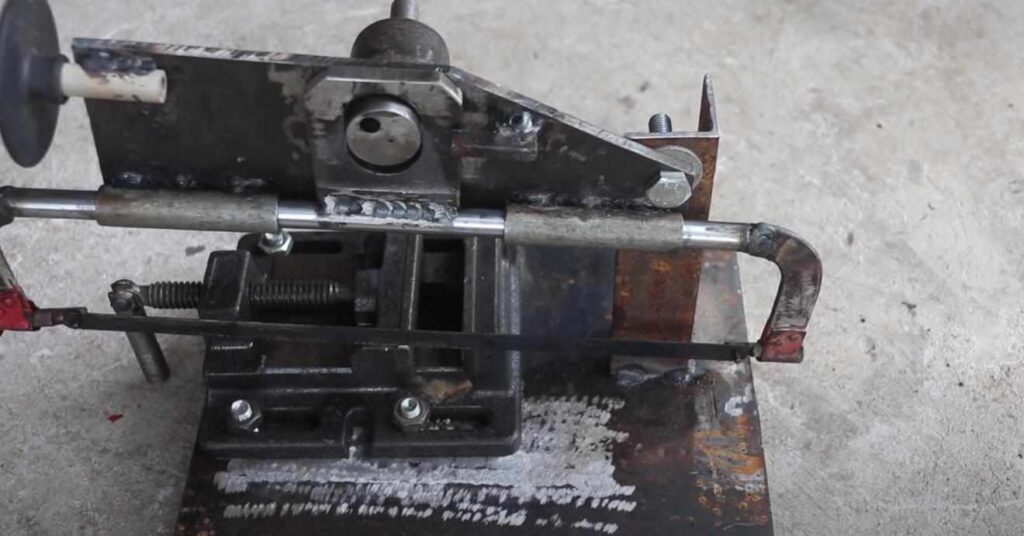

Дальше привариваем к основанию стойку из строительного уголка. При помощи болта крепим к стойке собранную ранее конструкцию.

Как сделать электроножовку своими руками 6 вариантов

Конец вала зажимаем в сверлильном патроне электродрели.

Как сделать электроножовку своими руками 6 вариантов

Как сделать электроножовку своими руками 6 вариантов

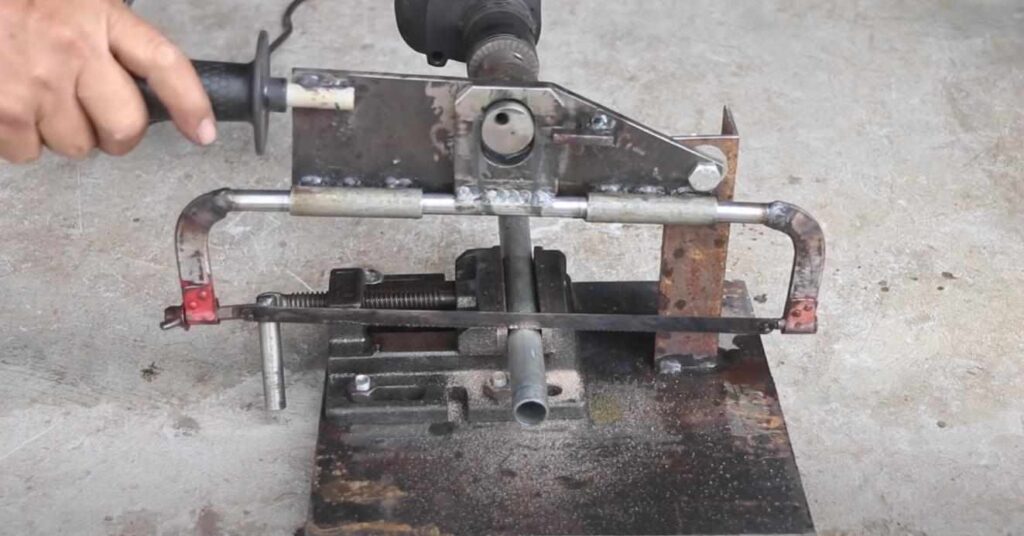

Дополнительно крепим к корпусу самоделки ручку от болгарки (для ее крепления к пластине металла нужно приварить удлиненную гайку).

Видео по теме

Как сделать электроножовку своими руками 6 вариантовIDEA BRILLANTE SIERRA DE CINTA — TRUCO PARA TU TALADRO FÁCIL

Настольная ножовка по металлу с электроприводом

При помощи данного самодельного настольного станка можно резать как профильные и круглые трубы (то есть стальные пустотелые изделия), так и цельнометаллические заготовки: пластины, уголки, прутки квадратного и круглого сечения, болванки и др. В качестве привода электрической ручной ножовки используется однофазный двигатель на 900 об/мин.

Как сделать электроножовку своими руками 6 вариантов

Шкивы для ременной передачи выточены на токарном станке из алюминия. На ведущем валу электродвигателя установлен маленький шкив диаметром 30 мм, тогда как на ведомом валу стоит шкив побольше — диаметром 128 мм.

Особенности конструкции станка

Как сделать электроножовку своими руками 6 вариантов

В качестве основания настольной электроножовки используется стальная пластина Т-образной формы, вырезанная из листа металла толщиной 4–6 мм. На широкой платформе крепится сам двигатель, а на узкой пластине — блок шатунно-кривошипного механизма с пилой и маленькие тиски для фиксации заготовок.

Как сделать электроножовку своими руками 6 вариантов

Ножовка крепится на широкую П-образную рамку, которая установлена на направляющую из профильной трубы 20х20 мм. Рамка через кривошип связана с ведомым валом. Снизу основания имеются резиновые «накладки» на ножки, чтобы платформа не перемещалась по столу в процессе работы. Также это способствует уменьшению вибрации от станка.

Как сделать электроножовку своими руками 6 вариантов

Самодельный распиловочный станок из старой ножовки

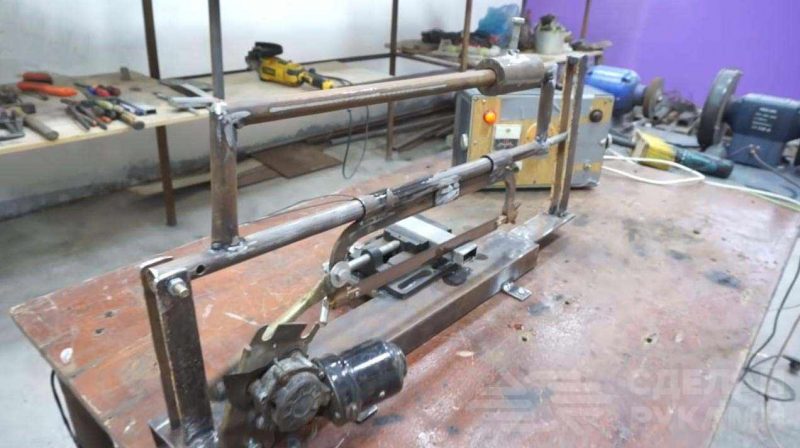

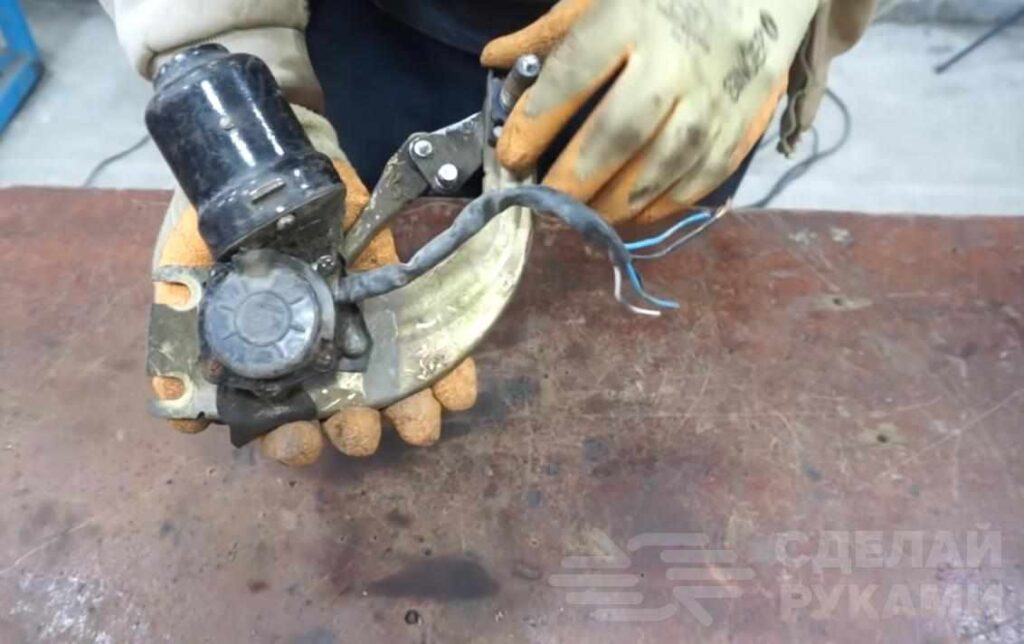

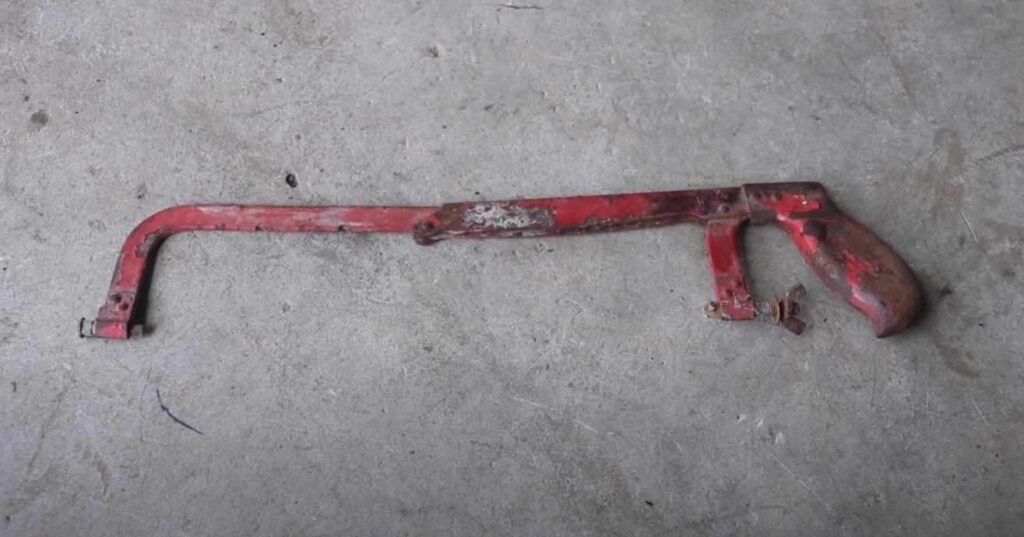

Из старой ручной ножовки, а также подручных материалов автор решил собрать самодельный распиловочный станок для домашней мастерской. Сама конструкция получилась громоздкой, и потому для нее потребуется свободное место на столе.

Как сделать электроножовку своими руками 6 вариантов

Из основных материалов для изготовления данного станка потребуются: кусок швеллера для станины, а также нужны будут круглые трубы и обрезки стальных пластин. Приводом служит электрический двигатель.

Как сделать электроножовку своими руками 6 вариантов

В первую очередь, мастер отрезает кусок стальной трубы длиной около 50 см. Также надо будет отрезать два коротких отрезка трубы большего диаметра. Они будут использоваться в качестве втулок.

Как сделать электроножовку своими руками 6 вариантов

Процесс изготовления распиловочного станка

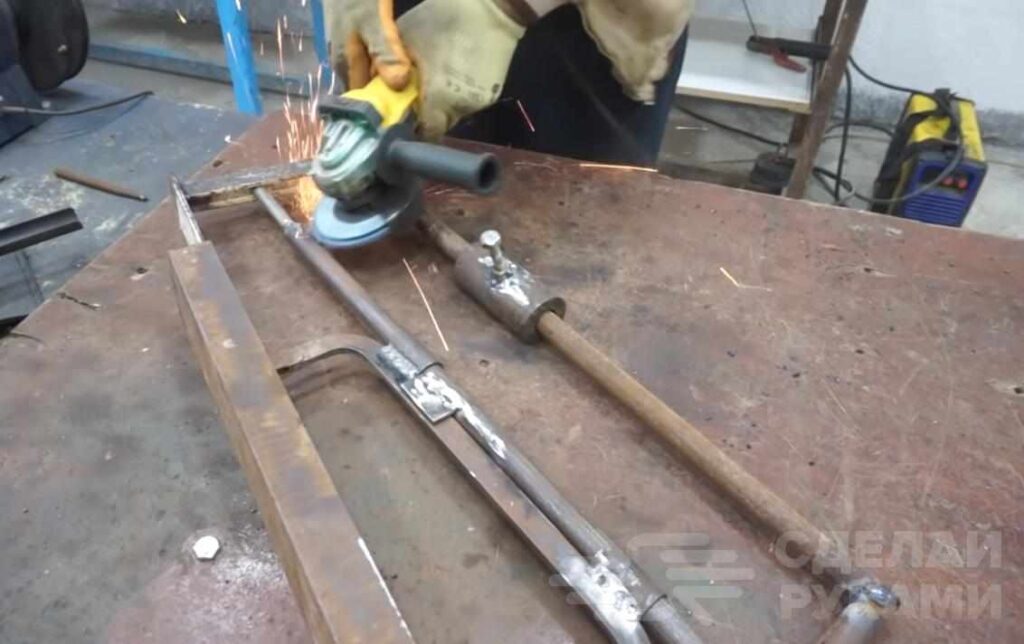

Две втулки надеваются на кусок трубы, а уже к ним мастер приваривает металлическую раму для фиксации ножовочного полотна. Затем к трубе надо также приварить 2 пластины прямоугольной формы.

Как сделать электроножовку своими руками 6 вариантов

Устанавливаются пластины примерно по центру трубы, и выступают в качестве ограничителей для рамы пилы (от поперечного сдвига). На следующем этапе на кусок швеллера с двух сторон нужно приварить вертикальные стойки. Потом делается крепление для электродвигателя.

Как сделать электроножовку своими руками 6 вариантов

К основной трубе, к которой крепится рама пилы, приваривается П-образная рамка, сваренная из одного длинного и двух коротких отрезков труб, с болванкой. Далее мастер зачищает швы, после чего приступает к финальной стадии сборки.

Как сделать электроножовку своими руками 6 вариантов

Подробно о том, как изготовить своими руками самодельный распиловочный станок из старой ножовки, смотрите в видеоролике на сайте.

Как сделать электроножовку своими руками 6 вариантовHow to Make a Power Hacksaw Machine at Home

Настольная электроножовка для домашней мастерской

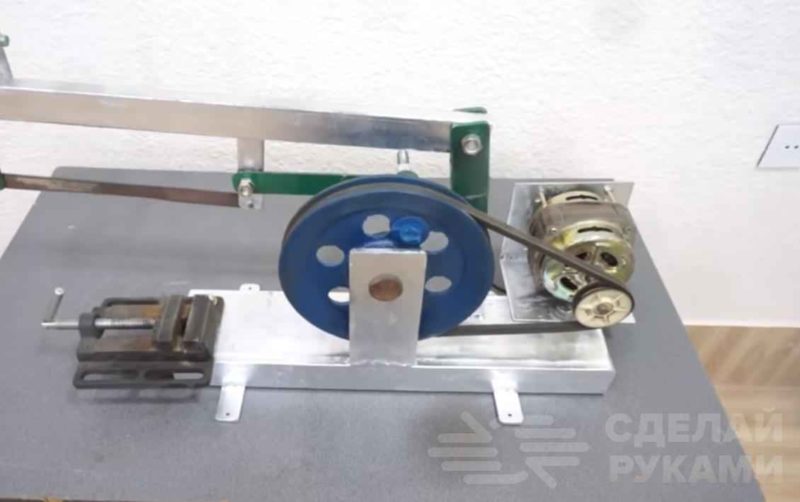

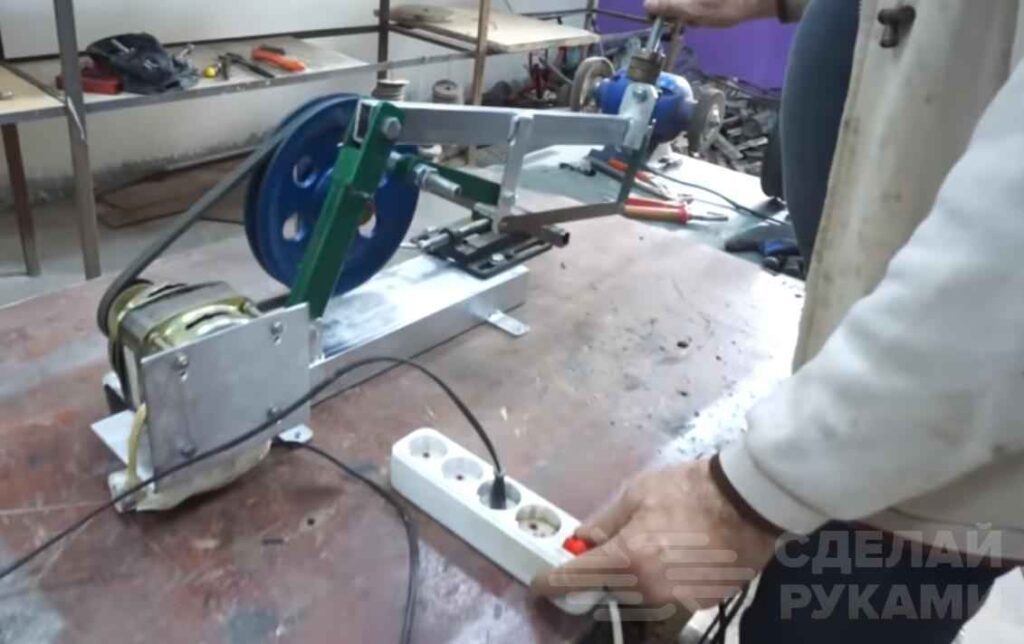

В качестве альтернативы болгарке и отрезному станку мастер решил сделать настольную электроножовку для домашней мастерской (и гаража). Если вас заинтересовала эта идея, можете сделать такое приспособление из подручных материалов.

Как сделать электроножовку своими руками 6 вариантов

Одним из основных элементов конструкции является шкив большого диаметра. В качестве основания используется кусок швеллера.



Как сделать электроножовку своими руками 6 вариантов

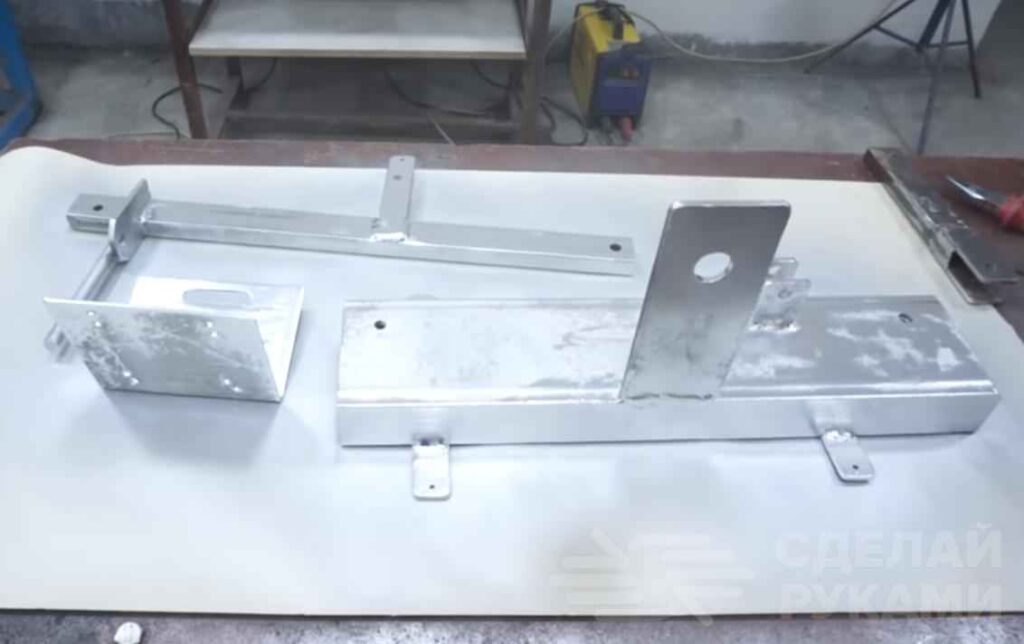

Первым делом необходимо сделать из металлической пластины крепления для шкива. Они привариваются по бокам основания (швеллера). Далее из листового металла потребуется сделать основание под электродвигатель.

Как сделать электроножовку своими руками 6 вариантов

Основные этапы работ

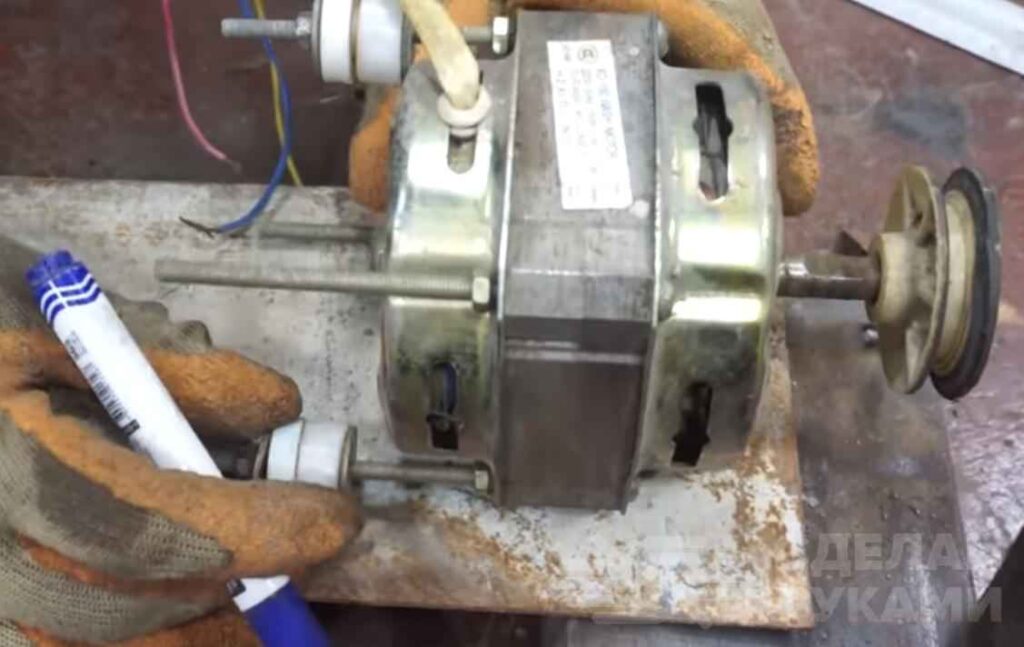

После доработки платформы для электрического мотора (кстати, в данном случае мастер использует двигатель от стиральной машины), выполняется установка привода на основу.

Как сделать электроножовку своими руками 6 вариантов

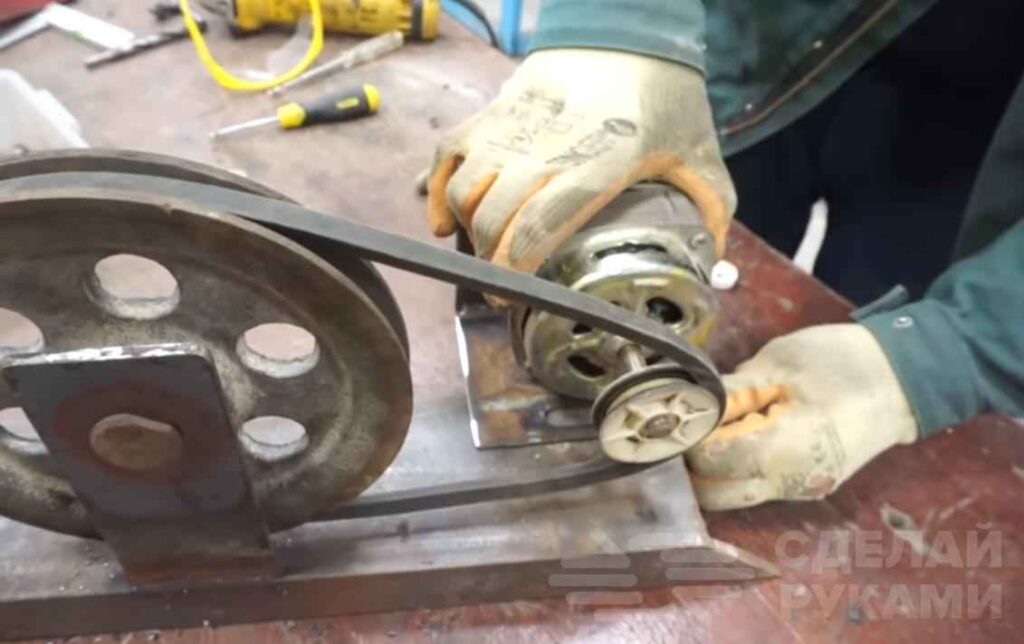

При помощи резинового ремня шкив электродвигателя соединяется напрямую с большим шкивом.

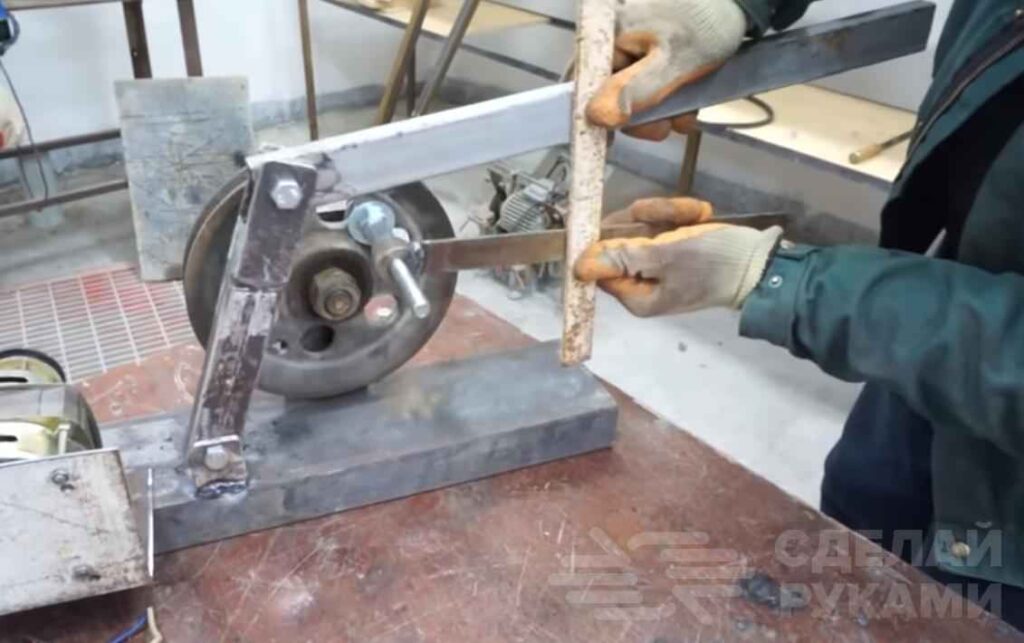

Далее мастер изготавливает и устанавливает на основание подвижный плечевой узел из двух отрезков профильной трубы. В большом шкиве сверлится отверстие под болт. Затем выполняется монтаж основных деталей.

Как сделать электроножовку своими руками 6 вариантов

На последнем этапе работ из полосы металла изготавливаются крепления для фиксации пильного полотна. Затем все элементы конструкции нужно зачистить болгаркой, а потом покрасить. Далее выполняется окончательная сборка.

Как сделать электроножовку своими руками 6 вариантов

Подробно о том, как изготовить своими руками настольную электроножовку для домашней мастерской или гаража, смотрите в видеоролике на нашем сайте.

Как сделать электроножовку своими руками 6 вариантовHomemade Power Hacksaw
