Шнековый измельчитель веток для дачи

Этот агрегат можно изготовить своими руками. Причем, чтобы сделать шнек, можно обойтись без токарного станка. «Машина» обладает компактными размерами, но очень мощная и без проблем справляется с перемалыванием веток толщиной 4-5 см.

Осилит шнековый измельчитель и более толстые ветки, однако необходимо контролировать нагрузку.

Шнековый измельчитель веток для дачи

Необходимые материалы:

  • толстый листовой металл;
  • стальной вал;
  • круглая труба большого диаметра;
  • электромотор;
  • две звездочки;
  • приводная цепь;
  • профтруба.

Изготовление шнека

Из листового металла толщиной 5 мм вырезаем круги нужного диаметра. С помощью коронки по металлу высверливаем по центру отверстие. Далее болгаркой делаем один разрез от середины к краю и разгибаем на гибочном станке в разные стороны, как это показано на фото ниже.

Шнековый измельчитель веток для дачи

Всего потребуется четыре металлических диска. Надеваем их на стальной вал диаметром 35 мм и свариваем между собой.

Шнековый измельчитель веток для дачи

Далее привариваем шнек к валу, выдерживая одинаковое расстояние между дисками и болгаркой формируем режущую кромку.

Шнековый измельчитель веток для дачи

Шнековый измельчитель веток для дачи

Изготовление рабочей камеры

Из листового металла толщиной 5 мм вырезаем еще два диска, делаем разметку, после чего высверливаем соосные крепежные отверстия.

Шнековый измельчитель веток для дачи

Всего должно получиться по восемь отверстий: четыре — для крепления металлических обручей, четыре — для корпусных подшипников.

Шнековый измельчитель веток для дачи

Шнековый измельчитель веток для дачи

Кольца необходимо приварить по краям стальной трубы диаметром 160 мм с толщиной стенки 5 мм.

Шнековый измельчитель веток для дачи

В рабочей камере вырезаем отверстие прямоугольной формы и привариваем приемный бункер с широким отверстием, который можно сделать из круглой трубы.

Шнековый измельчитель веток для дачи

Внутрь камеры устанавливаем самодельный шнек, а по краям крепим ранее сделанные «заглушки».

Сборка механизма привода

На следующем этапе потребуется изготовить фланец (или использовать уже готовый), к которому надо приварить звездочку.

Шнековый измельчитель веток для дачи

Надеваем фланец на вал шнека и фиксируем при помощи крепежных метизов. Готовый результат показан на фото ниже.

Шнековый измельчитель веток для дачи

Шнековый измельчитель веток для дачи

В качестве движущей силы автор использовал электродвигатель мощностью 3 кВт с редуктором.

Мотор рассчитан на 1400 оборотов в секунду, но благодаря понижающему редуктору скорость вращения вала электродвигателя уменьшается в семь раз — до 200 об/мин.

На вал крепим фланец со звездочкой — точно такой же, как мы использовали для шнека.

Шнековый измельчитель веток для дачи

К корпусу редуктора дополнительно крепим две металлических пластины с возможностью регулировки, для чего в них предварительно нужно сделать прорези под болты. К верхней части пластин привариваем рабочую камеру со шнеком.

Шнековый измельчитель веток для дачи

Подготовка к работе

Из профильной трубы изготавливаем станину для электродвигателя. Крепим к ней два колеса для удобной транспортировки измельчителя по участку. На звездочки натягиваем цепь.

Шнековый измельчитель веток для дачи

Шнековый измельчитель веток для дачи

После этого останется только сделать внешнюю часть приемного бункера для веток, защитный кожух для привада и лоток для отвода измельченной растительной массы.

Шнековый измельчитель веток для дачи

Шнековый измельчитель веток для дачи

Видео

Пошаговый процесс изготовления и сборки шнекового измельчителя веток и испытание самодельного агрегата в работе вы можете посмотреть в авторском видеоролике ниже. Спасибо за внимание.

Шнековый измельчитель веток для дачиThis Machine is Great for Shredding Branches

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

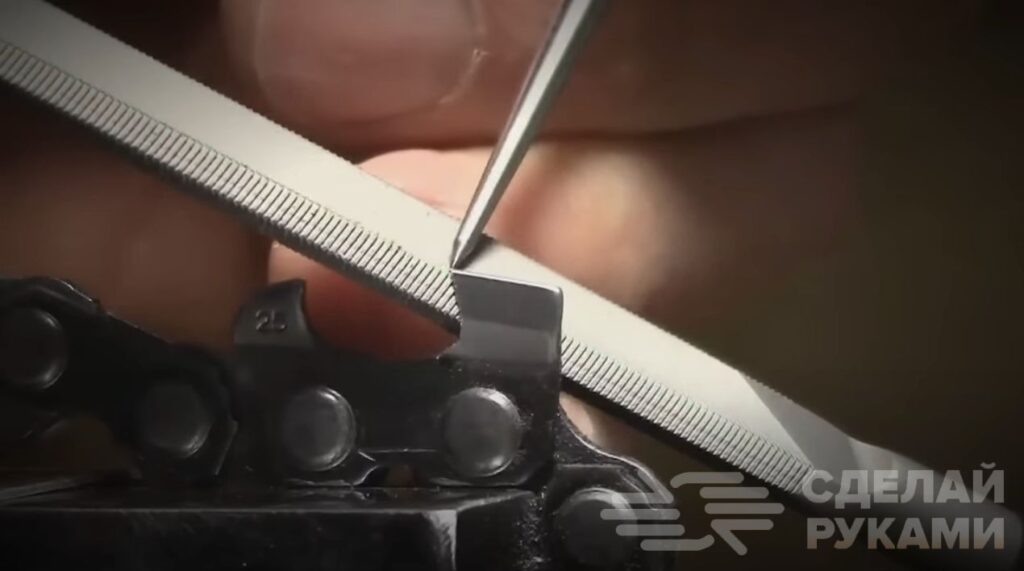

Как заточить цепь бензопилы нестандартным способом
