Как сделать настольный станочек для обмотки жгутов проводов

Самодельный станочек прост в использовании и не займет много места на рабочем столе. Подходит для обмотки жгутов электрических проводов и трубок изолентой.

Обратите внимание: вместо изоленты можно использовать скотч или даже катушку с нитками.

Для изготовления приспособления потребуются следующие материалы:

  • пластик толщиной 6 мм;
  • фанера;
  • крепеж (болты с гайками);
  • шкивы;
  • приводной ремень;
  • электромоторчик;
  • аккумуляторная батарея от шуруповерта;
  • плата с регулятором оборотов (для электродвигателя).

Основные этапы работ

Как сделать настольный станочек для обмотки жгутов проводов Читайте также: Интересное решение для хранения метизов в мастерской

Для начала необходимо изготовить детали, которые потребуются для сборки самодельного станка. Всего их будет три — подвижный диск, рама и основание. Рассмотрим процесс изготовления каждой из деталей в отдельности.

Диск

Из листа пластика толщиной 6 мм (можно взять потоньше) вырезаем круг требуемого диаметра.

Как сделать настольный станочек для обмотки жгутов проводов

Это можно сделать электролобзиком или с помощью ручного фрезера.

Затем вырезаем в нем сердцевину, чтобы получилось кольцо. При необходимости обрабатываем края наждачной бумагой, чтобы убрать заусенцы.

Как сделать настольный станочек для обмотки жгутов проводов Читайте также: 13 идей как сделать ленточно-шлифовальный станок своими руками

Как сделать настольный станочек для обмотки жгутов проводов

В диске надо вырезать небольшую часть — чтобы можно было заводить внутрь него провода.

Как сделать настольный станочек для обмотки жгутов проводов

Рама

Потребуется кусок фанеры толщиной 20 мм, с одной из сторон делаем закругление. Затем вырезаем в заготовке отверстие. По аналогии с диском вырезаем также небольшую часть, чтобы можно было заводить провода.

Как сделать настольный станочек для обмотки жгутов проводов

Как сделать настольный станочек для обмотки жгутов проводов Читайте также: Ящик для хранения ручного инструмента — крепится под столешницей и не занимает много места

Как сделать настольный станочек для обмотки жгутов проводов

Размечаем заготовку, после чего высверливаем в ней отверстия и вставляем в них болты, которые фиксируем гайками.

Как сделать настольный станочек для обмотки жгутов проводов

Как сделать настольный станочек для обмотки жгутов проводов

На болты надеваем шкивы и устанавливаем между ними диск. Фиксируем шкивы колпачковыми гайками.

Как сделать настольный станочек для обмотки жгутов проводов

Основание

В данном случае нам снова потребуется лист фанеры толщиной 20 мм. Вырезаем заготовку необходимого размера, и основание для самодельного станка готово.

Сборка приспособления

На три закрепленных на раме шкива надеваем приводной ремень и другой конец надеваем на большой шкив, который фиксируем на валу электромоторчика, установленного с обратной стороны рамы.

Как сделать настольный станочек для обмотки жгутов проводов

Как сделать настольный станочек для обмотки жгутов проводов

Далее нужно закрепить раму на основании — с помощью клея ПВА и саморезов по дереву.

Как сделать настольный станочек для обмотки жгутов проводов

На основании устанавливаем плату с регулятором оборотов. Рядом с ней надо установить крепление для источника питания.

Как сделать настольный станочек для обмотки жгутов проводов

Как сделать настольный станочек для обмотки жгутов проводов

В данном случае в качестве источника питания выступает литий-ионный аккумулятор от шуруповерта на 12V.

Как сделать настольный станочек для обмотки жгутов проводов

Как сделать настольный станочек для обмотки жгутов проводов

Электромонтажные работы

С помощью двух проводков подключаем аккумулятор к клеммам на плате с регулятором.

Как сделать настольный станочек для обмотки жгутов проводов

Потом подключаем к плате электродвигатель. Дополнительно можно подключить ножную педаль для удобства эксплуатации станка.

Как сделать настольный станочек для обмотки жгутов проводов

Как закрепить изоленту

В подвижном диске высверливаем отверстие и вставляем болт. Фиксируем его гайками.

Как сделать настольный станочек для обмотки жгутов проводов

По бокам катушки с изолентой вставляем пластиковые заглушки с отверстием под диаметр ранее установленного болта.

Как сделать настольный станочек для обмотки жгутов проводов

Эти заглушки можно изготовить самостоятельно из фанеры или дерева.

Надеваем изоленту на болт и фиксируем ее колпачковой гайкой. Самодельный станок готов к использованию.

Как сделать настольный станочек для обмотки жгутов проводов

Обмотка жгутов проводов

Заводим пучок проводов внутрь подвижного диска и наматываем на них конец изоленты.

Как сделать настольный станочек для обмотки жгутов проводов

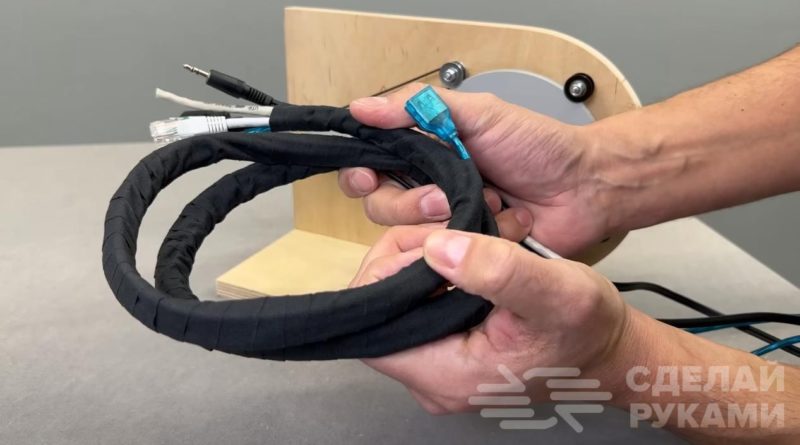

Затем включаем электромоторчик, выставляем нужную скорость вращения с помощью регулятора и обматываем провода. Результат можно увидеть на фото ниже.

Как сделать настольный станочек для обмотки жгутов проводов

Как сделать настольный станочек для обмотки жгутов проводов

Получилась годная приспособа, которая пригодится в домашней мастерской или гараже.

Видео

Подробный процесс изготовления настольного станка для обмотки жгутов проводов, можно посмотреть на видео ниже. Делитесь в комментариях своим мнением по поводу данной самоделки.

Как сделать настольный станочек для обмотки жгутов проводовDIY Wire Harness Wrapping Machine
