Чтобы уплотнить грунт, песок или щебень при проведении строительных работ (например, при устройстве отмостки дома или укладке тротуарной плитки) обычно применяют ручную трамбовку, так как это самый дешевый способ.
Но намного удобнее и быстрее выполнять эту работу с помощью виброплиты. В данном обзоре мы расскажем, как сделать ее самостоятельно из подручных материалов.

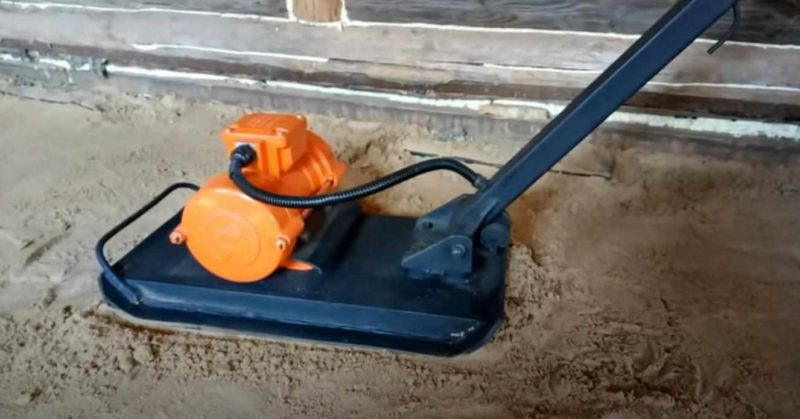

Самодельная виброплита для трамбовки
Идеей изготовления самодельной виброплиты для трамбовки поделился с нами автор YouTube канала «Можем ВСЁ».
Возможно, вам также интересно будет прочитать статью: как сделать своими руками передвижную платформу с подъемным краном.
Пошаговый процесс изготовления
Подошву виброплиты можно вырезать из листового металла толщиной 9 мм.
Чтобы загнуть края, автор сделал болгаркой по два параллельных надреза глубиной 4,5 мм. Затем края необходимо согнуть до нужного угла, а прорези — заварить.
Верхнюю плиту можно изготовить из двух кусков швеллера, сварив их между собой и подрезав края по форме подошвы. В верхнюю плиту надо дополнительно вварить болты для крепления вибромотора.
Чтобы уменьшить вибрацию ручки, верхнюю плиту нужно установить не на саму подошву, а на виброизоляторы, в качестве которых автор решил использовать сайлентблоки.
В образовавшуюся полость между подошвой и верхней плитой автор заложил около 10 кг различных обрезков металла (для увеличения веса) и закрепил их сваркой.
На следующем этапе из куска швеллера вырезается заготовка для опоры ручки управления. Она приваривается к верхней плите. Зачищаем сварные швы и красим собранную конструкцию.
Далее устанавливаем вибромотор, закрепив его при помощи гроверов, чтобы гайки не откручивались от вибрации.
Для изготовления ручки автор использовал кусок профтрубы 40х40 мм. В нижнюю часть ручки вваривается кусок круглой трубы диаметром 32 мм, а в верхнюю — кусок круглой трубы диаметром 20 мм. Дополнительно нужно прорезать в профильной трубе отверстие для установки выключателя.
Для удобного перемещения виброплиты автор использовал пару больших колес, сделав их быстросъемными.
Видео
Как сделать виброплиту своими руками
В данном обзоре автор покажет, как сделать своими руками бюджетную виброплиту на основе электродвигателя мощностью 750 W (3000 оборотов).
Обратите внимание, что используемый за основу электродвигатель должен быть именно на 3000 оборотов, но никак не меньше. В противном случае вибрации не будет.
Первым делом из листа металла толщиной 12 мм нужно будет вырезать основание подходящего размера.
Рекомендуем вам также прочитать статью-обзор: как сделать вибросито для песка из профильной трубы и коленвала от бензопилы.
Затем края основания (вырезанного металлического листа) необходимо загнуть под углом 35-40 градусов.
Для этого автор сначала делает разметку на заготовке, потом делает пропил болгаркой и сгибает с помощью самодельного пресса.
Читайте также: как сделать мощный пресс своими руками из гидравлического домкрата. Отличная самоделка для гаража и мастерской.
Основные этапы работ
На следующем этапе автор приваривает к основанию площадки для электродвигателя и для корпусных подшипников с валом. Для этого используются профильные трубы и толстый листовой металл.
К фланцу электродвигателя автор прикручивает две металлических пластины. Сами пластины необходимо будет приварить к основанию.
После этого автор выполняет установку натяжного ролика. Сам ролик можно выточить на токарном станке.
Далее вынимаем вал из корпусных подшипников, и привариваем к нему эксцентрик из полосы металла 12 мм, и крепим подшипники к площадке.
На последнем этапе останется только сделать ручки, и наша самодельная виброплита готова к использованию.
Видео
Подробный процесс ее изготовления можно посмотреть на видео ниже. Данной идеей с нами поделился автор YouTube канала «Самоделкин Иван».
