Как установить мебельные петли своими руками с помощью самодельного кондуктора

Чтобы прикрепить дверцы к шкафчикам, используются специальные мебельные петли с посадочной чашечкой (их еще называют шарнирными чашечными петлями).

Они бывают различного размера, но наибольшее распространение получили петли диаметром 35 мм.

Установкой мебельных петель обычно занимаются сборщики мебели. У них для этого имеется и опыт, и необходимый инструмент.

Но если вы решили установить петли-чашечки самостоятельно, то у вас тоже все получится, Главное — делать все по технологии.

А для удобства мы рекомендуем использовать самодельный кондуктор под установку петель на фасады.

Используя кондуктор, вы не только ускорите процесс работ, но и обезопасите себя от «косяков».

Дело в том, что «посадочные места» под чашечки необходимо высверливать на определенную глубину. И если увлечься, можно запросто «продырявить» дверцу.

Изготовление самодельного кондуктора

Для начала нам потребуется кусок листового металла (в данном случае используется алюминий) и кусок прямоугольной профтрубы.

Как установить мебельные петли своими руками с помощью самодельного кондуктора

Далее размечаем заготовки, и высверливаем в них отверстия на сверлильном станке.

Как установить мебельные петли своими руками с помощью самодельного кондуктора



Можно и с помощью электродрели просверлить отверстия, но вам обязательно потребуется сверлильная стойка, которую можно сделать своими руками. Подробнее читайте здесь

Соединяем лист алюминия с профилем при помощи заклепок.

Как установить мебельные петли своими руками с помощью самодельного кондуктора

С той стороны, где прикреплена пластина, высверливаем отверстие под рабочую часть фрезы.

Как установить мебельные петли своими руками с помощью самодельного кондуктора

В верхней части кондуктора по краям профиля крепим на заклепки кусочки металла (для большей жесткости).

Как установить мебельные петли своими руками с помощью самодельного кондуктора

Потом по центру высверливаем отверстие под хвостовик фрезы.

Как установить мебельные петли своими руками с помощью самодельного кондуктора

На хвостовик устанавливается ограничитель глубины сверления.

Как установить мебельные петли своими руками с помощью самодельного кондуктора

К алюминиевой пластине крепится опорная площадка, на которой будет находиться столярный настольный прижим.

Как установить мебельные петли своими руками с помощью самодельного кондуктора

Как установить мебельные петли

Делаем разметку на внутренней стороне дверцы (фасада). Центр посадочного места должен находиться на расстоянии не менее 4-5 мм от кромки фасада.

Устанавливаем кондуктор, и фиксируем его с помощью прижима.

Как установить мебельные петли своими руками с помощью самодельного кондуктора

Хвостовик фрезы зажимаем в патроне дрели или шуруповерта.

Высверливаем отверстие. Дополнительно сверлим два отверстия обычным сверлом — для крепления петли.

Как установить мебельные петли своими руками с помощью самодельного кондуктора

Как установить мебельные петли своими руками с помощью самодельного кондуктора

Видео по теме

Как установить мебельные петли своими руками с помощью самодельного кондуктораGUIA o Plantilla para BISAGRAS de CAZOLETA — TUTORIAL PASO A PASO

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

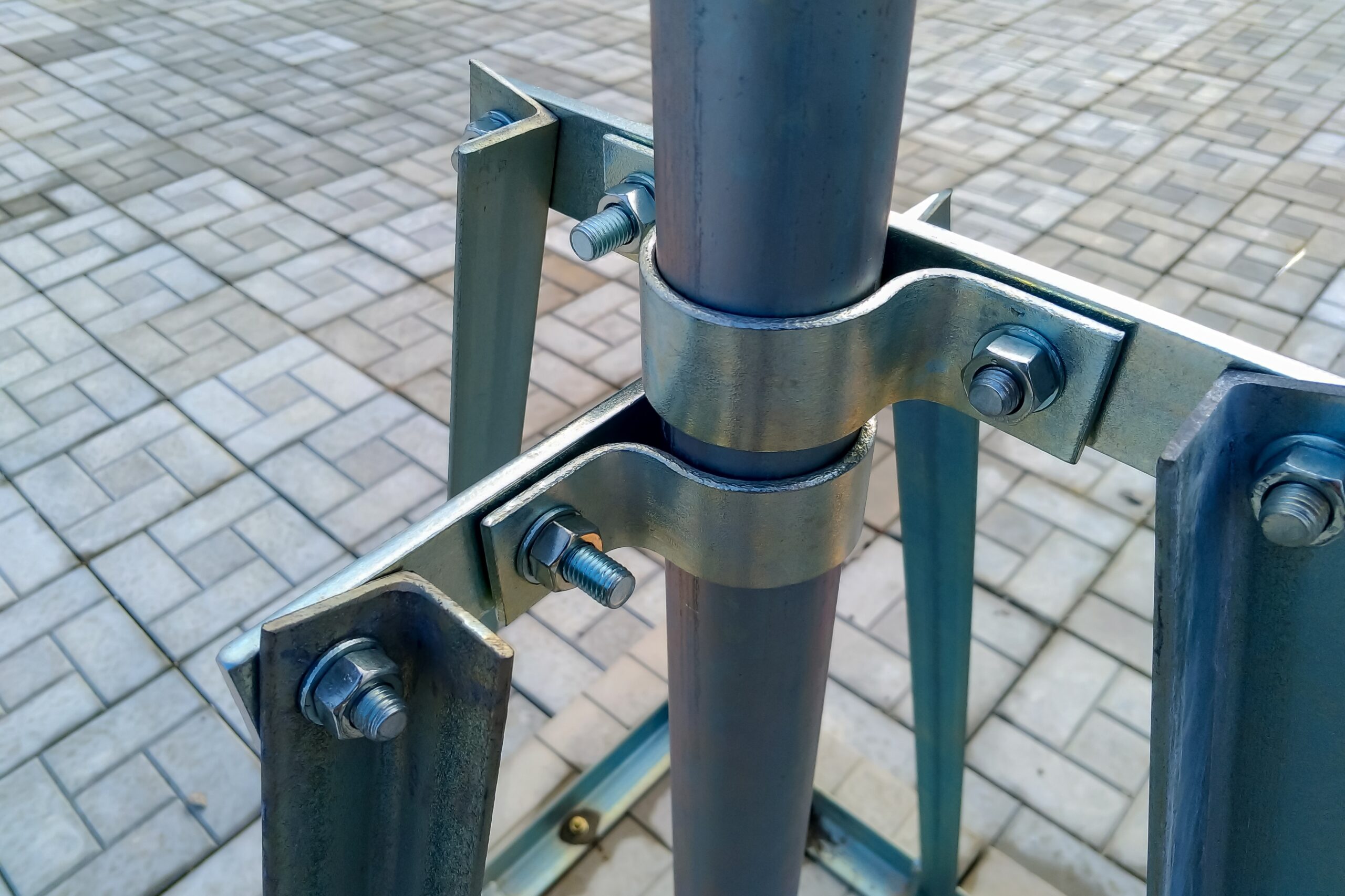

8 способов как сделать металлический хомут своими руками
