Напрлявляющая с УШМ для резки металла
Чтобы удобнее было резать листовой металл, можно воспользоваться самодельным приспособлением — направляющей с кареткой для УШМ. В данном обзоре рассмотрим, как сделать приспособу.

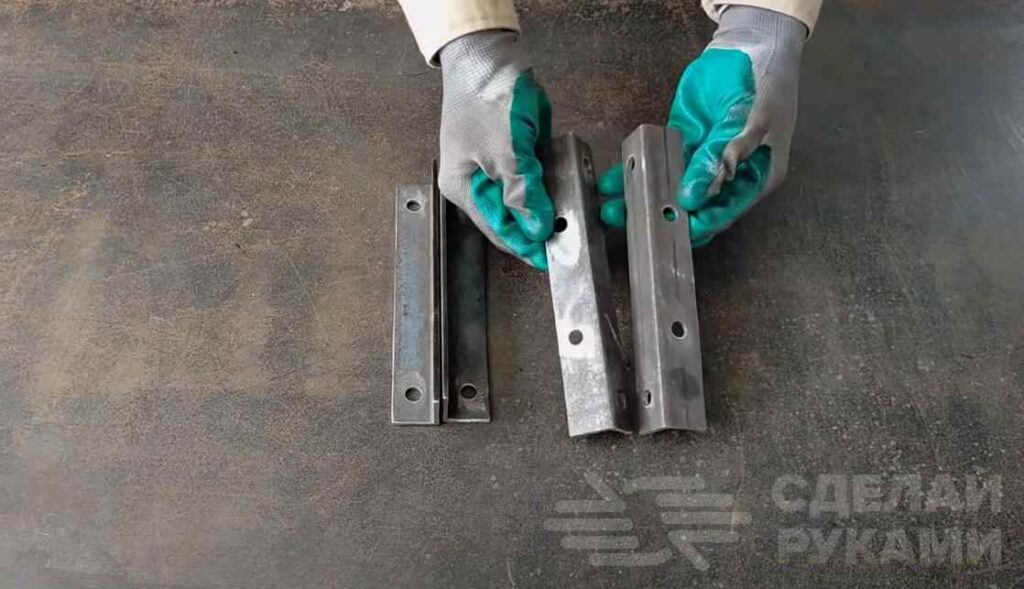

Первым делом необходимо отрезать четыре одинаковых по длине куска уголка. Делаем разметку и сверлим в них отверстия.

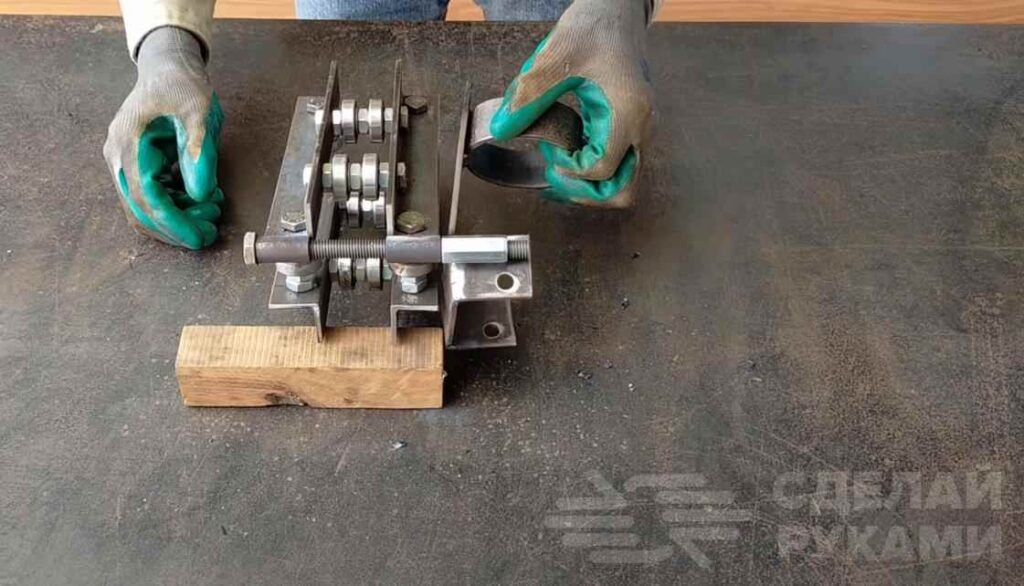

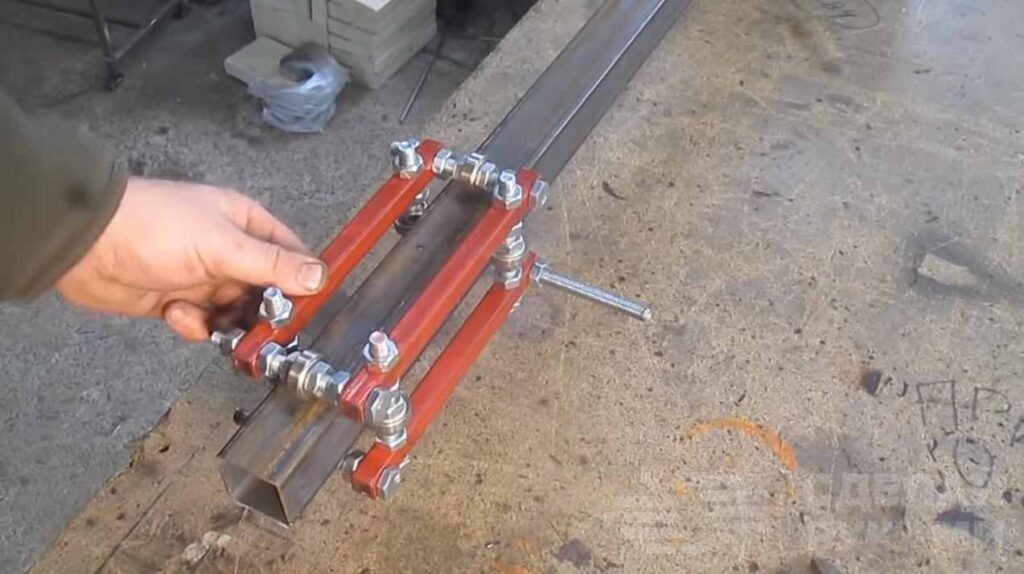

После этого, используя подшипники и болты с гайками, собираем каретку для болгарки. Расстояние между уголками выставляем такое, чтобы каретка могла свободно перемещаться по направляющей.
В качестве направляющей используется квадратная профильная труба. Отрезаем заготовку необходимой длины (по длине рабочего стола).
Основные этапы работ
На следующем этапе из кусков металла и круглой трубы изготавливаем крепление для болгарки. Зачищаем сварные швы.
Далее необходимо приварить крепление к удлиненной муфте. Гайку накручиваем на шпильку, которая крепится к каретке.

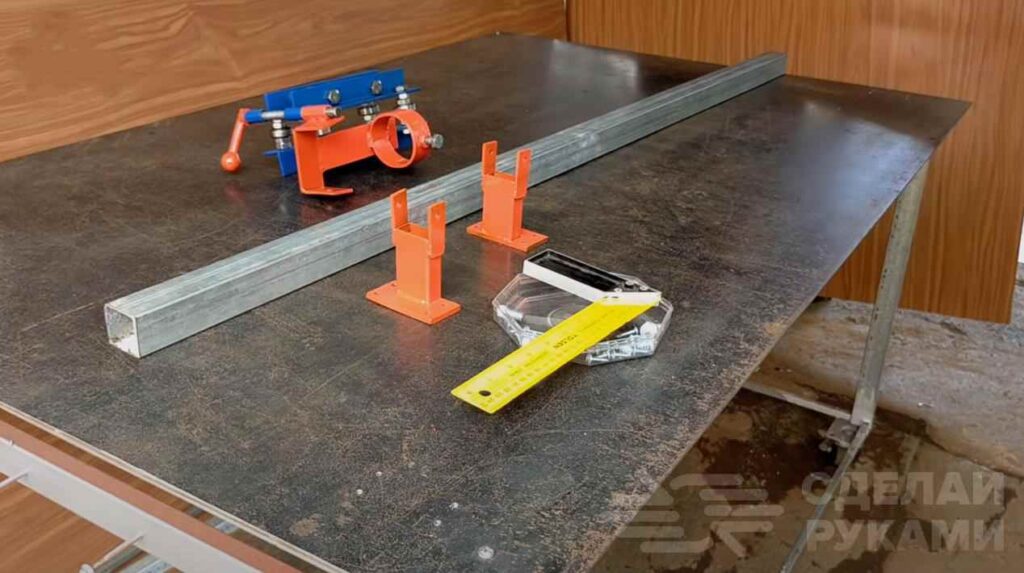

После этого останется только изготовить две опоры для направляющей, которые будут располагаться по краям стола. Красим основные детали и можно приступать к сборке.
Подробно о том, как сделать направляющая с кареткой для болгарки, смотрите на видео ниже. Данной идеей с нами поделился автор YouTube канала Fawa Bros.
Каретка для маленькой болгарки из профильной трубы
При резке листового металла в условиях гаража или домашней мастерской очень удобно использовать направляющую с кареткой для маленькой болгарки.
Это приспособление можно сделать своими руками из профильной трубы и разных вспомогательных деталей — болтов, гаек, подшипников и т.д.

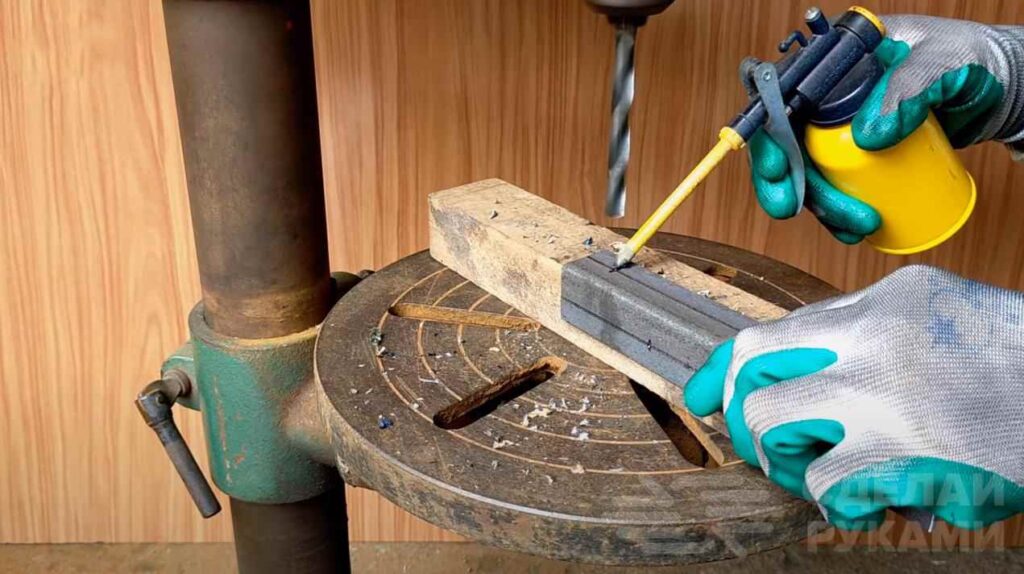

Первым делом необходимо будет нарезать заготовки из профильной трубы. Затем автор делает разметку на всех заготовках и сверлит в них отверстия.
Далее потребуется подготовить болты, шпильку, гайки и подшипники — все эти детали будут использоваться в процессе изготовления самодельной каретки для болгарки.
Основные этапы работ

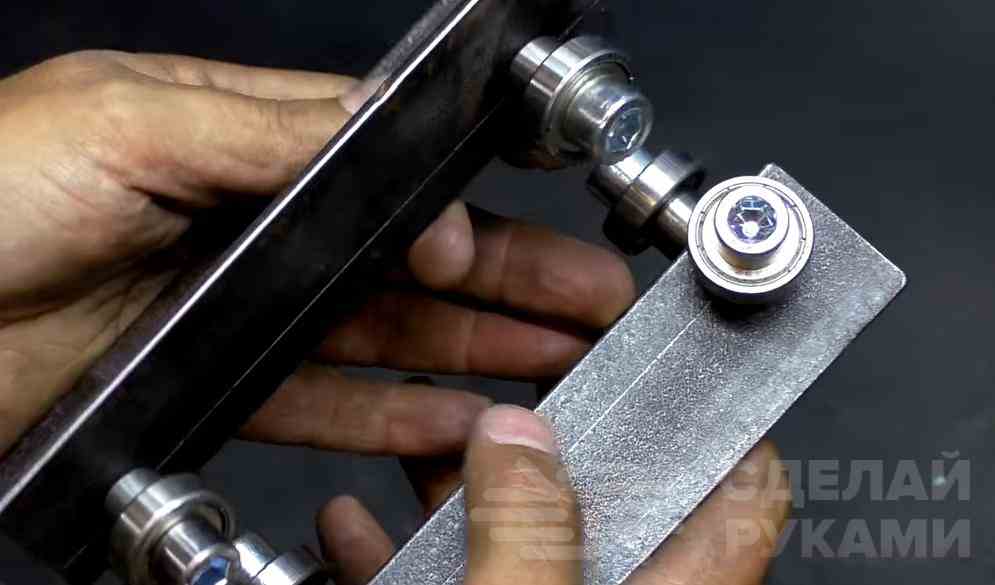

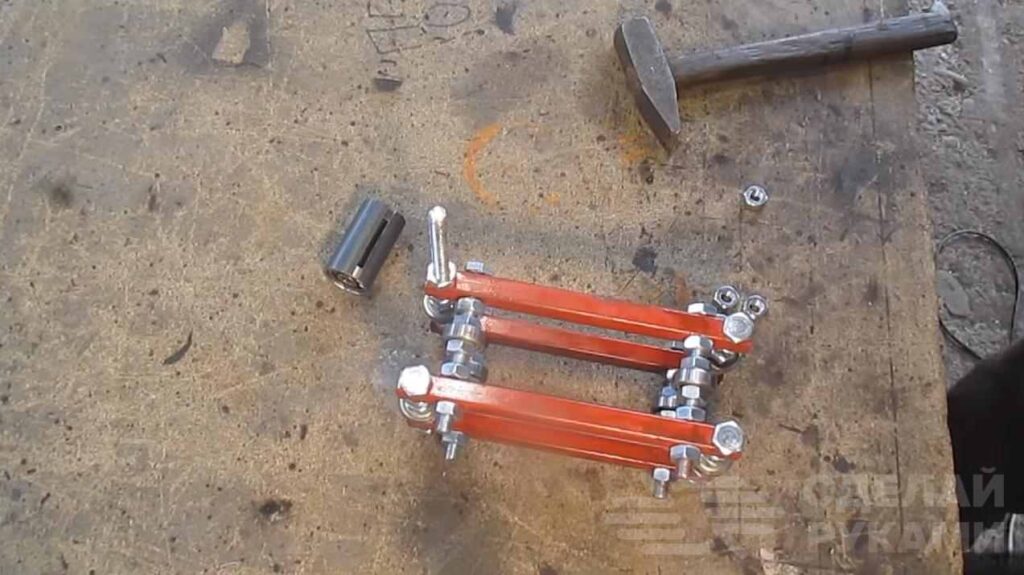

На следующем этапе необходимо из всех подготовленных деталей собрать каретку. Также надо будет отрезать кусок трубы, разрезать его вдоль и запрессовать подшипники по краям.

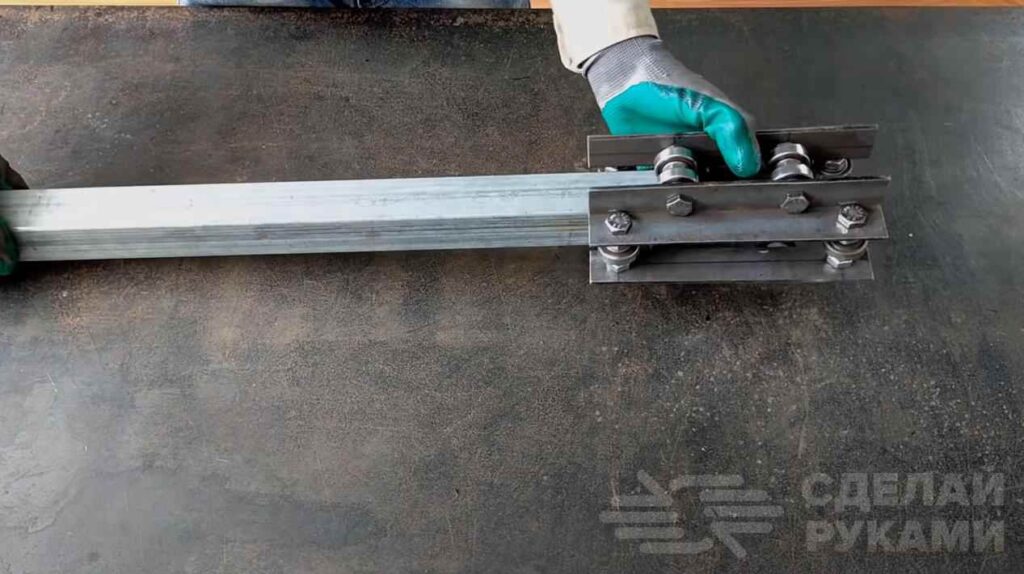

В качестве направляющей для самодельной каретки автор использует квадратную профильную трубу 40х40 мм. Саму каретку можно подрегулировать, чтобы не было никакого люфта.
После этого автор приступает к изготовлению крепления для болгарки. К нему нужно приварить кусок трубы с подшипниками, благодаря чему болгарку можно соединить с кареткой.
После примерки, если все работает нормально, сварные швы на креплении для УШМ нужно будет зачистить лепестковым кругом, а потом весь металл можно покрасить.
Подробно о том, как изготовить своими руками каретку для маленькой болгарки из профильной трубы, мы рекомендуем посмотреть в видеоролике на сайте.
Полезная самоделка: направляющая с кареткой для УШМ
Как говорят: у хорошего мастера инструмента много не бывает. Его всегда не хватает. И чтобы восполнить имеющиеся «пробелы», часто приходится колхозить что-то своими руками.
В сегодняшней статье расскажем, как сделать направляющую с кареткой для УШМ (болгарки). Нужна эта приспособа, чтобы ровно резать листовой металл.
Принцип работы самоделки довольно прост. Направляющая крепится к рабочему столу (верстаку) поверх заготовки из листового металла.
Фиксируется направляющая струбцинами, но можно и болтовое соединение сделать, если в этом есть необходимость. На направляющую устанавливается каретка с УШМ.
Включаем болгарку и, постепенно перемещая каретку вдоль направляющей, делаем прямолинейный рез. В целом, очень удобная штуковина.
Основные этапы работ

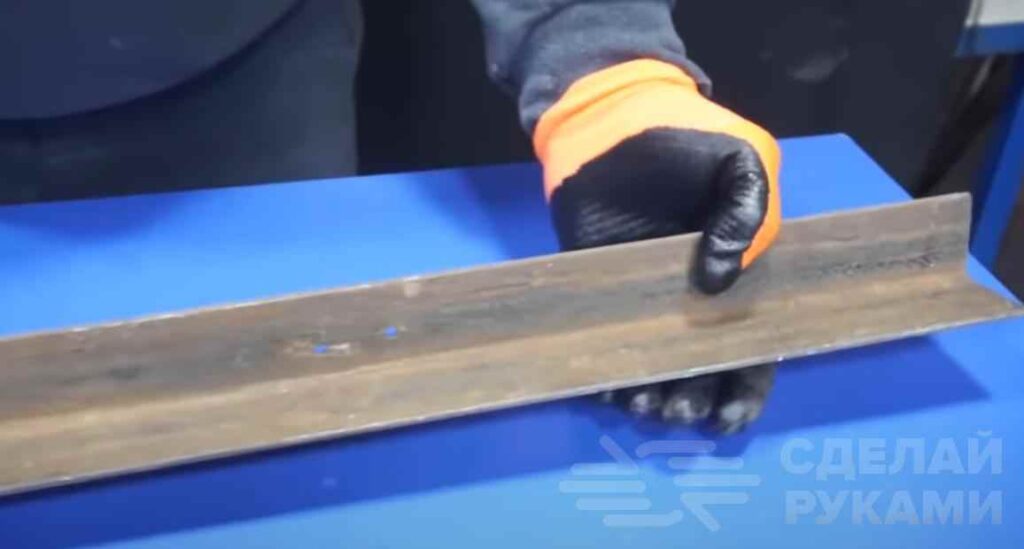

В качестве направляющей автор использует кусок металлического уголка. С помощью болгарки отрезаем заготовку нужной длины (ориентируемся по длине рабочего стола).

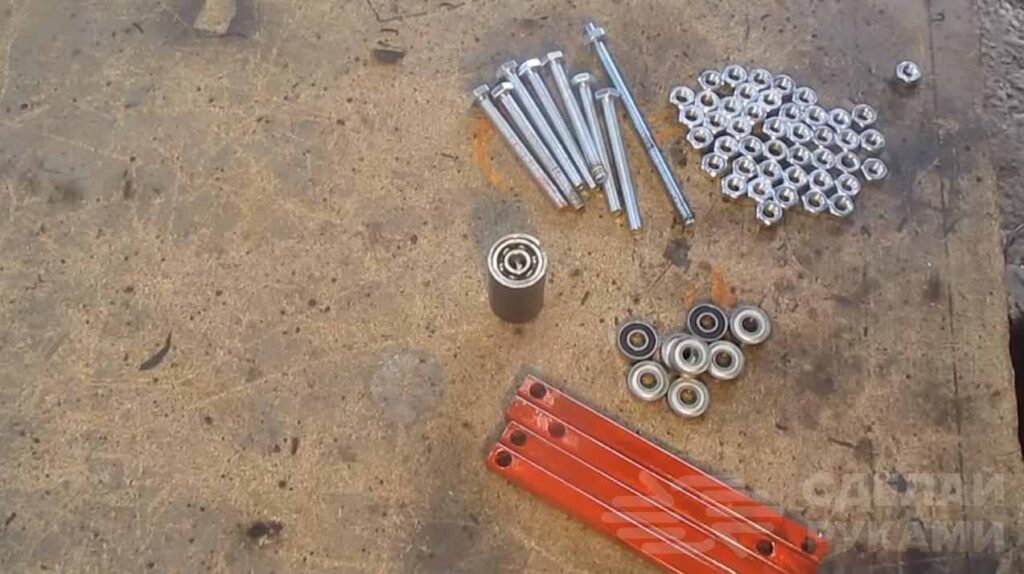

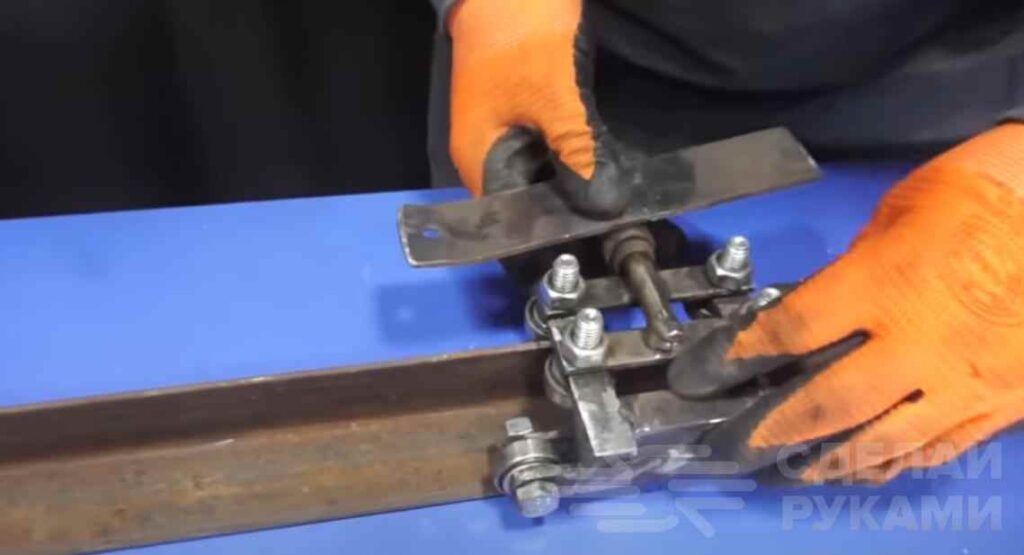

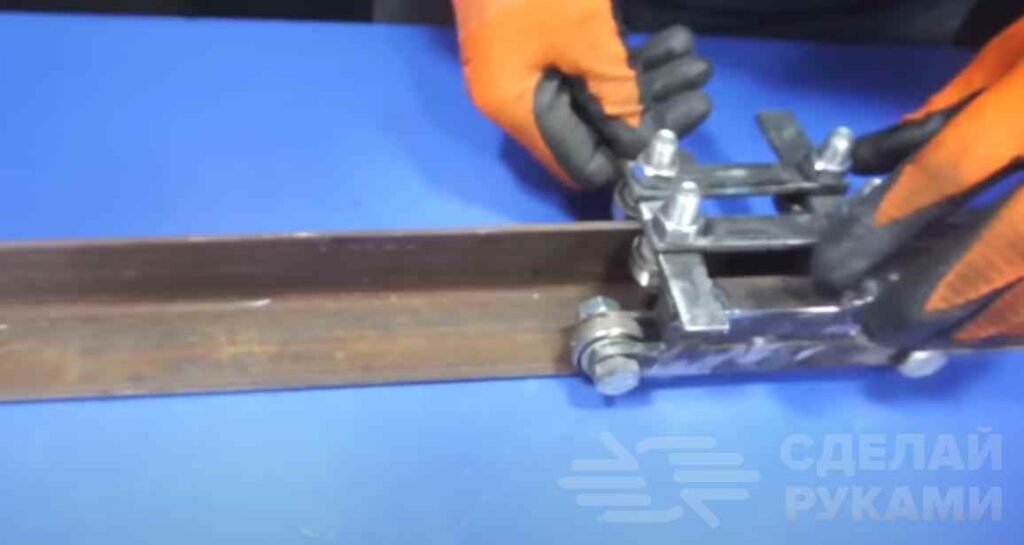

Далее, используя болты с гайками, подшипники и полосы металла, автор изготавливает каретку.
К верхней части каретки приваривается втулка с валом, к которому надо будет приварить металлическую пластину. К пластине привариваем два боковых крепления для болгарки.

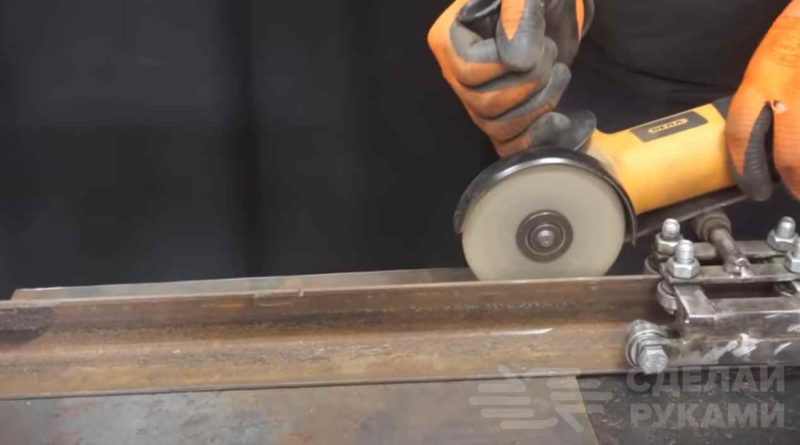

Устанавливаем болгарку, фиксируем ее, и самоделка готова. Затем крепим направляющую к рабочему столу, и можно резать листовой металл.
И самое главное — не забывайте о технике безопасности при работе с ручным электроинструментом — и особенно таким опасным, как болгарка.
Подробнее о том, как своими руками изготовить направляющую с кареткой для УШМ, можно посмотреть в авторском видеоролике. Источник видео — YouTube канал Mr Novruz.
Самодельный станок из УШМ: для резки заготовок из металла
В данном обзоре автор показывает процесс изготовления самодельного станка для резки заготовок из металла. Для этого потребуется болгарка.
Также нужны будут и другие материалы: профильная труба 40*40 мм, уголок 40*40 мм, подшипники, профильная труба 20*20 мм, листовой металл, шарнир.

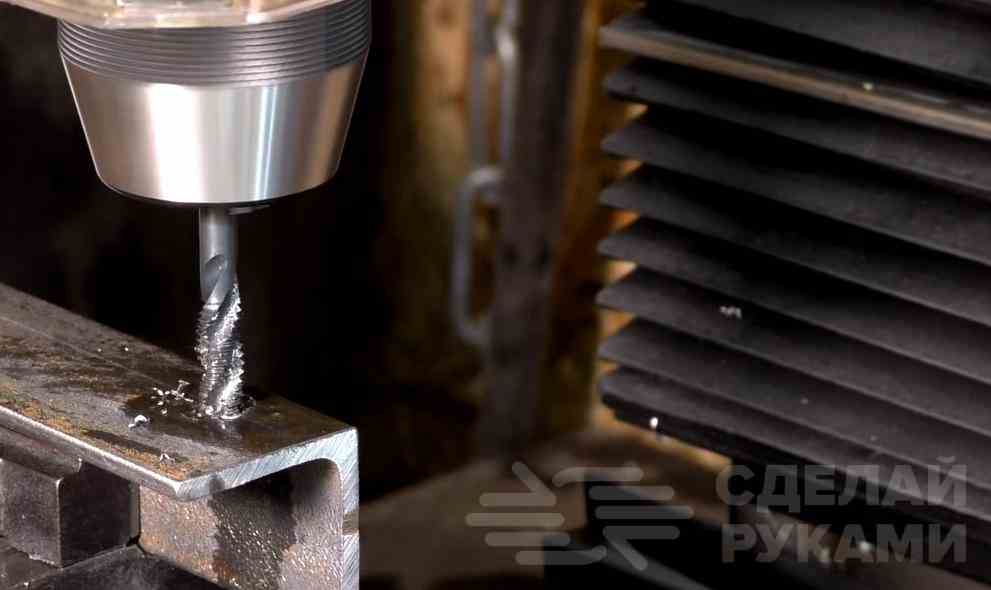

Первым делом нужно отрезать два куска уголка. По краям автор сверлит отверстия и нарезает в них резьбу.

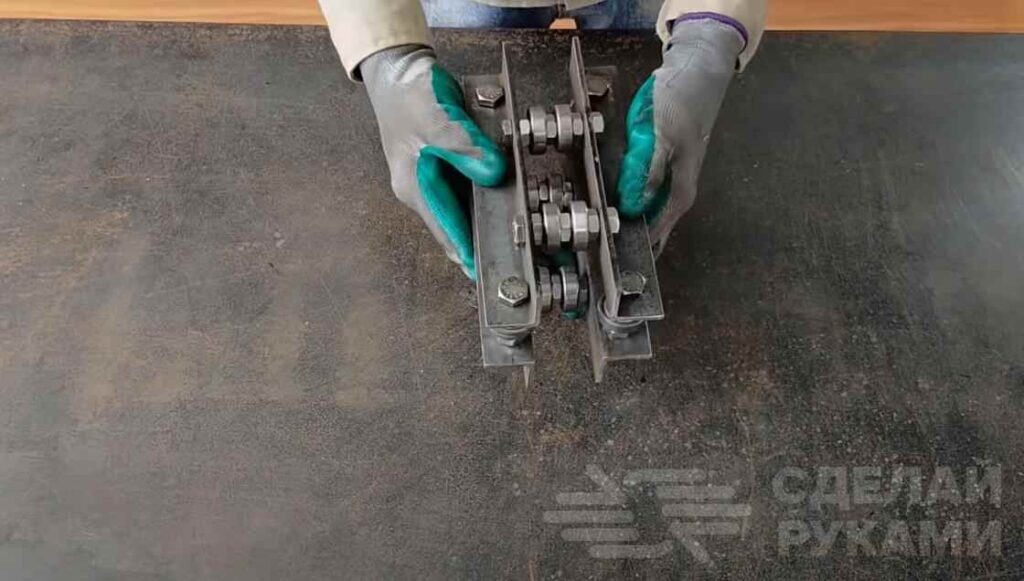

Далее в просверленные отверстия вставляем крепления, на которые надеваем подшипники. В итоге получили две части каретки.
Основные этапы работ

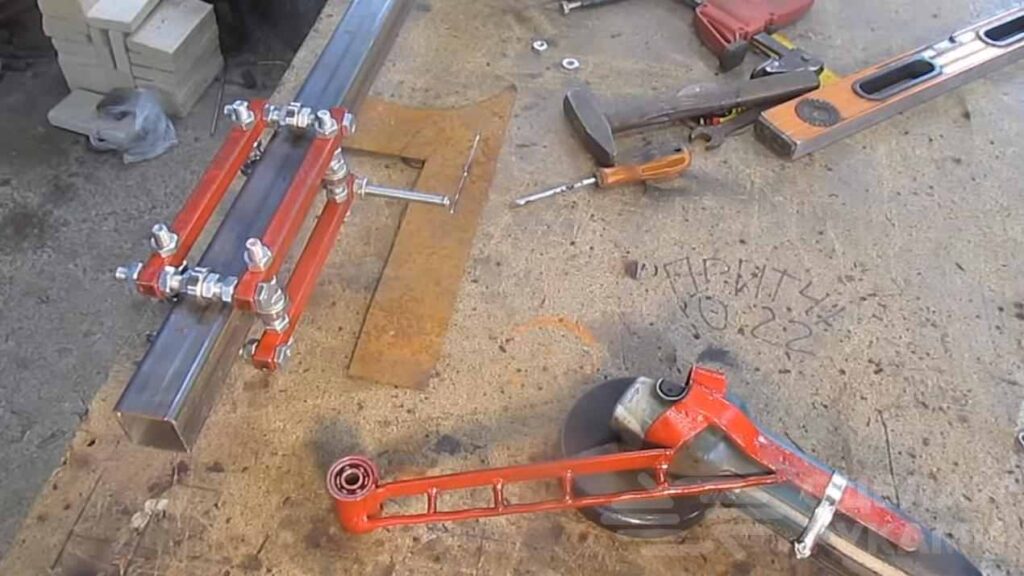

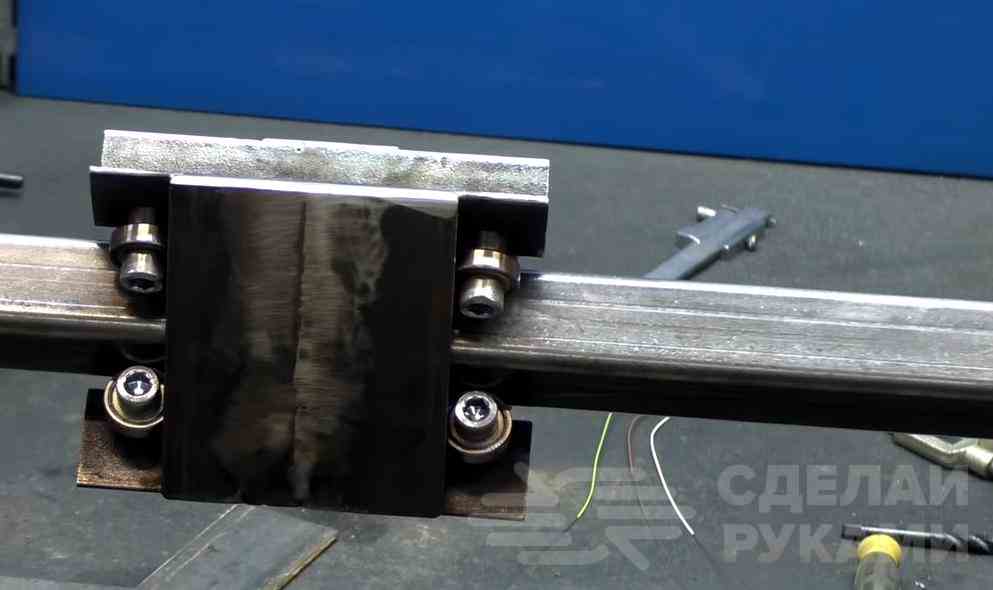

На следующем этапе соединяем две части каретки с помощью пластин, вырезанных из листового металла. Сама каретка перемещается по направляющей из профильной трубы 40*40 мм.

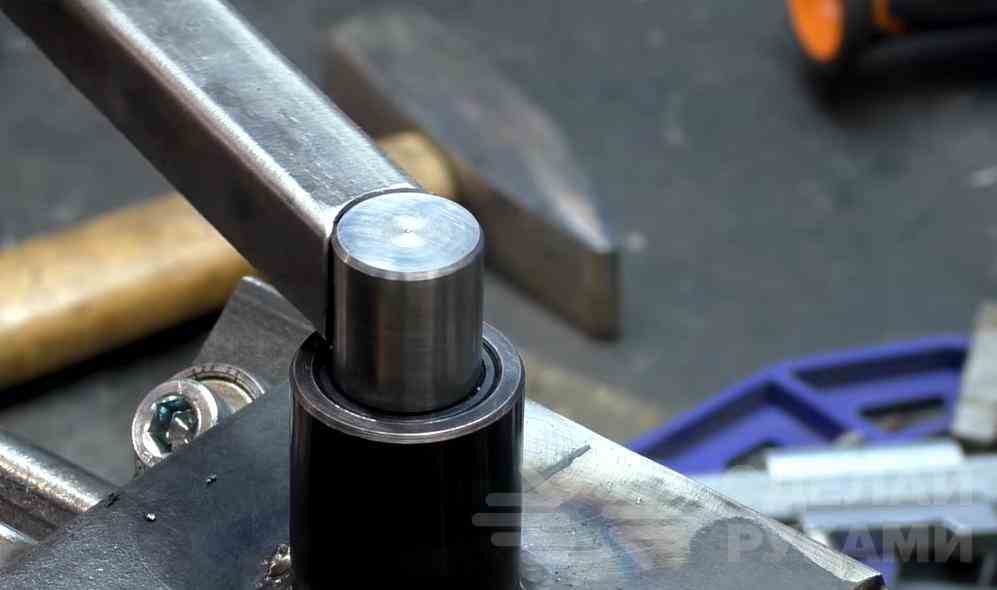

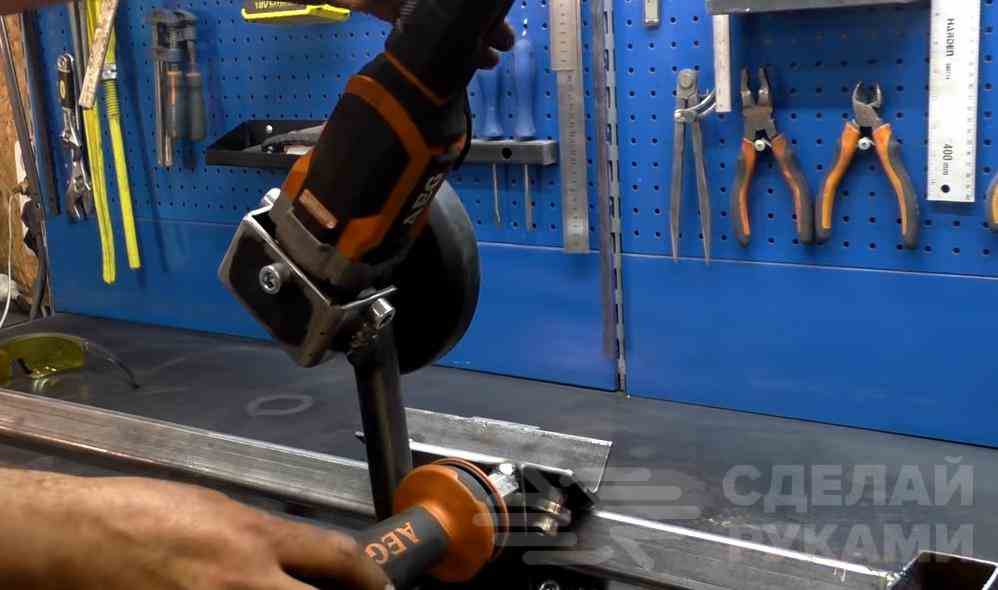

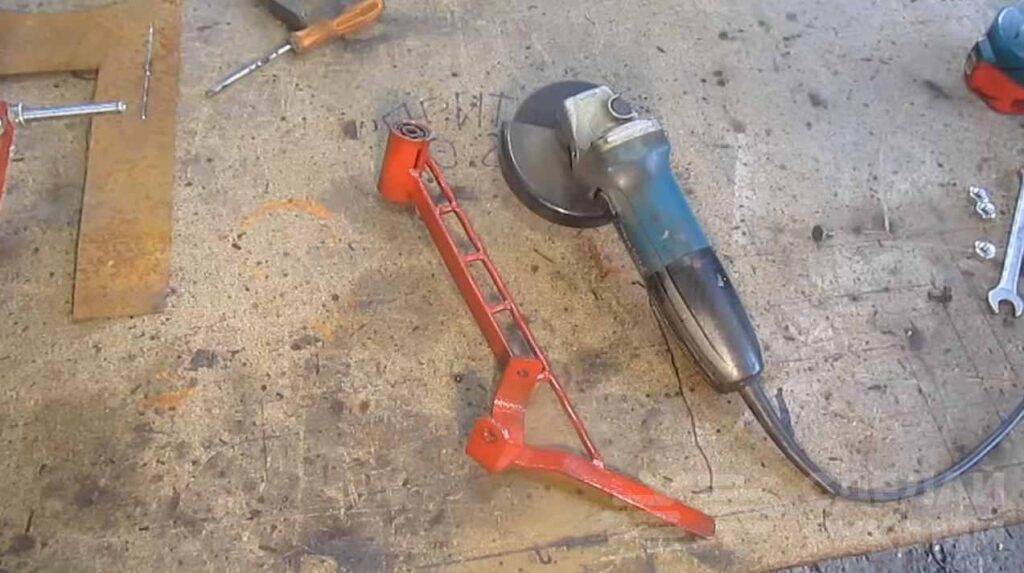

Из отрезка профильной трубы 20*20 мм автор делает рычаг, который приваривает к шарниру. Сам шарнир потом нужно приварить к каретке.

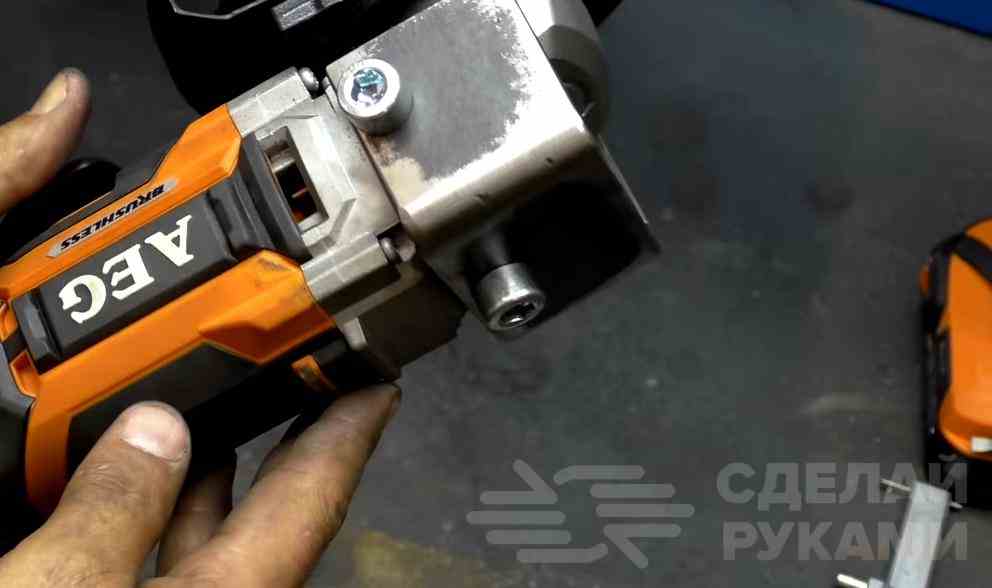

Далее из трех стальных пластин нужно сварить крепление для болгарки. Крепим его к корпусу редуктора при помощи болтов.

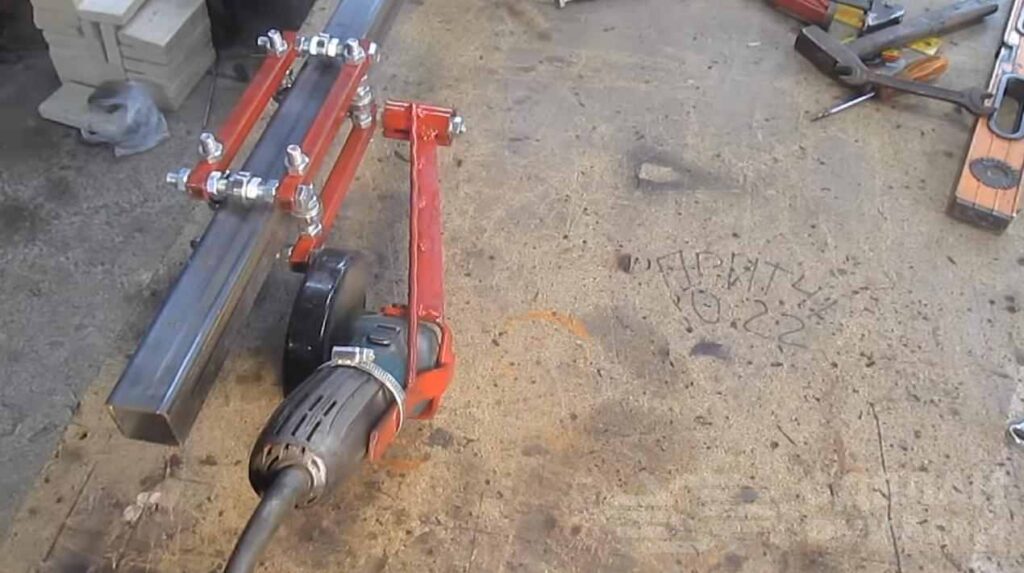

На последнем этапе необходимо сварить стойки для направляющей. После этого можно приступать к покраске деталей и сборке станка.
Подробно о том, как изготовить самодельный станок из УШМ для резки заготовок из металла, смотрите в видеоролике на сайте.
Направляющая для угловой шлифовальной машинки своими руками
В данном обзоре автор делает своими руками направляющую для угловой шлифовальной машинки (УШМ).
С помощью такой самодельной «насадки» болгарку можно использовать в качестве ручной циркулярки — для резки листов металла.

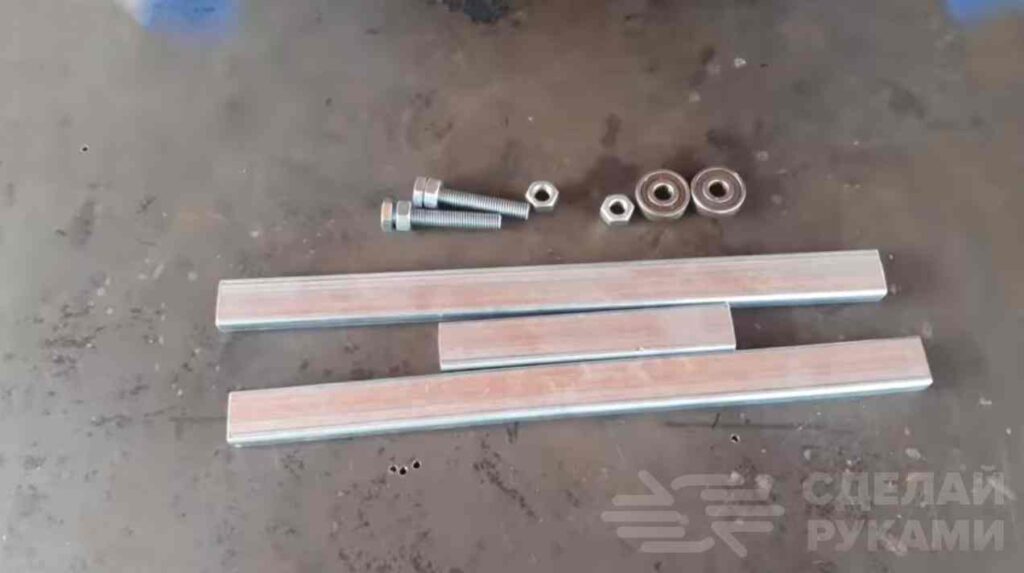

Для изготовления направляющей потребуются профильные трубы, стальная пластина, подшипники и болты с гайками.

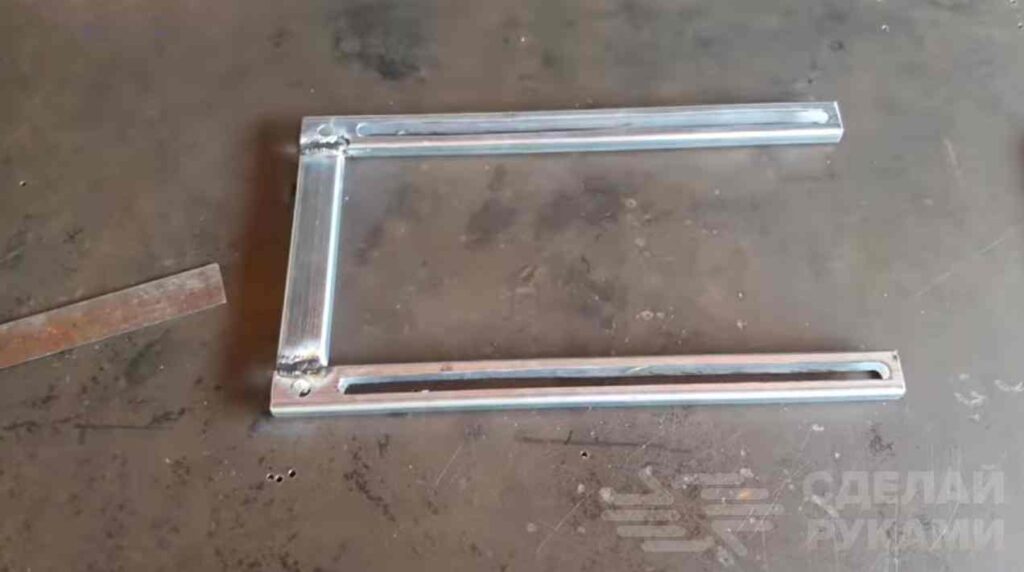

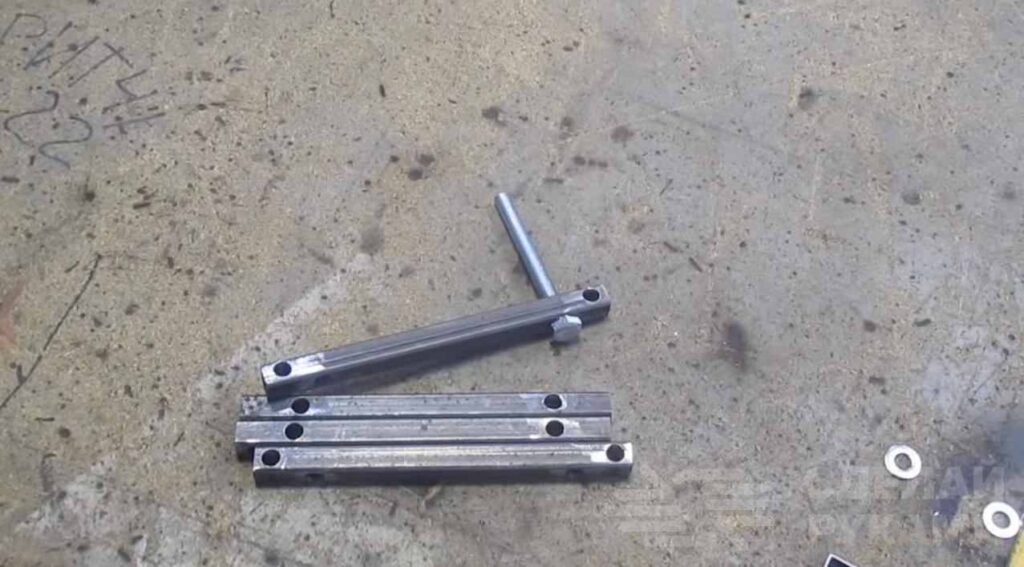

Первым делом в двух профильных трубах мастер сверлит отверстия и выбирает продольные пазы.

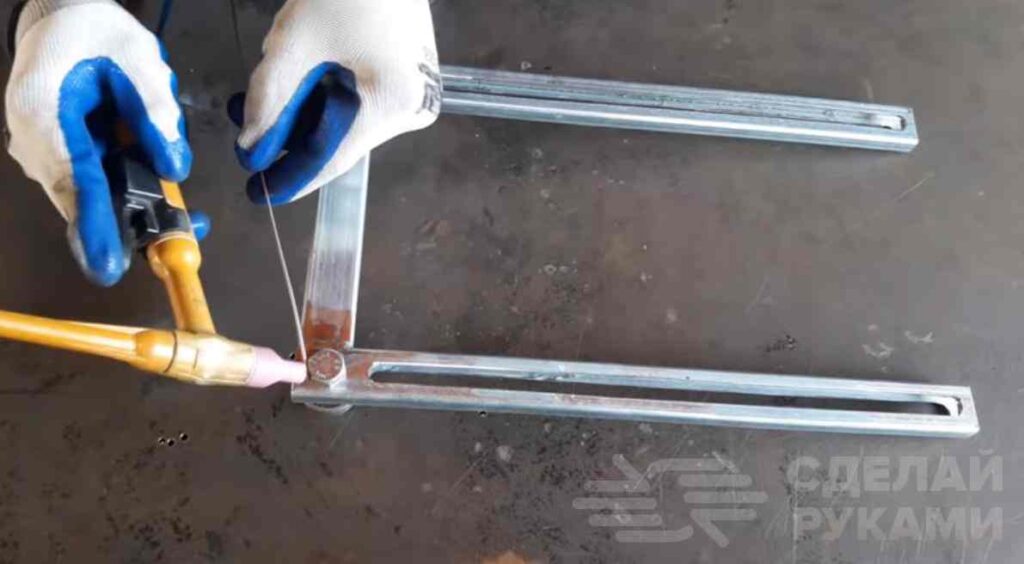

Потом нужно сварить эти две заготовки с третьим отрезком профильной трубы. Сварные швы зачищаем болгаркой.
Основные этапы работ
В просверленные отверстия автор вставляет два болта, на которые надевает подшипники.
Сами подшипники нужно зафиксировать с помощью гаек. Шляпки болтов автор приваривает к профилю.

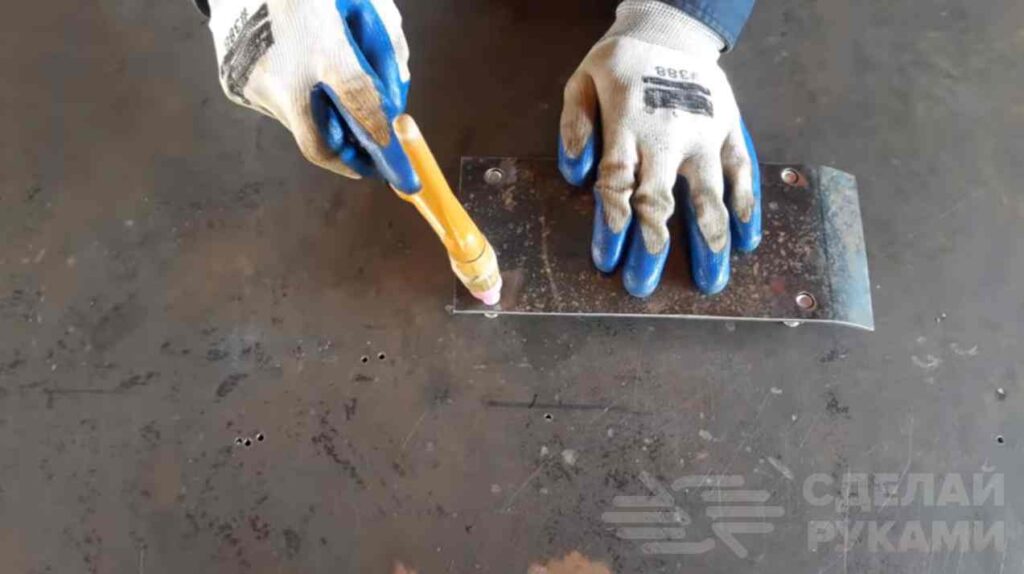

На следующем этапе необходимо будет вырезать прямоугольную металлическую пластину.
В ней надо просверлить четыре отверстия, к которым автор приваривает болты, предварительно обрезов их до нужной длины.
Этапы сборки приспособления

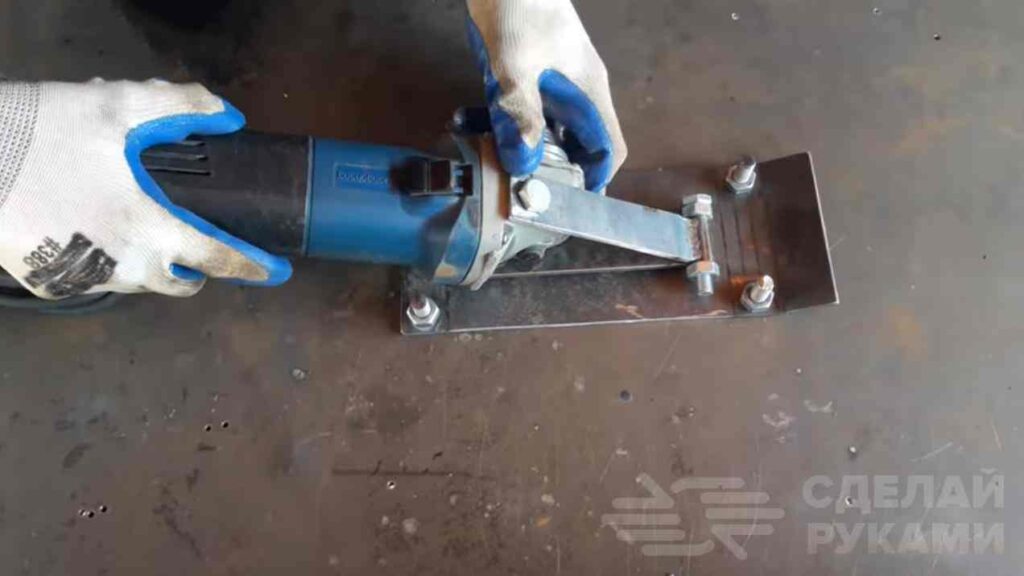

К корпусу редуктора УШМ автор прикручивает две стальные полосы. Перед этим в них нужно просверлить отверстия.

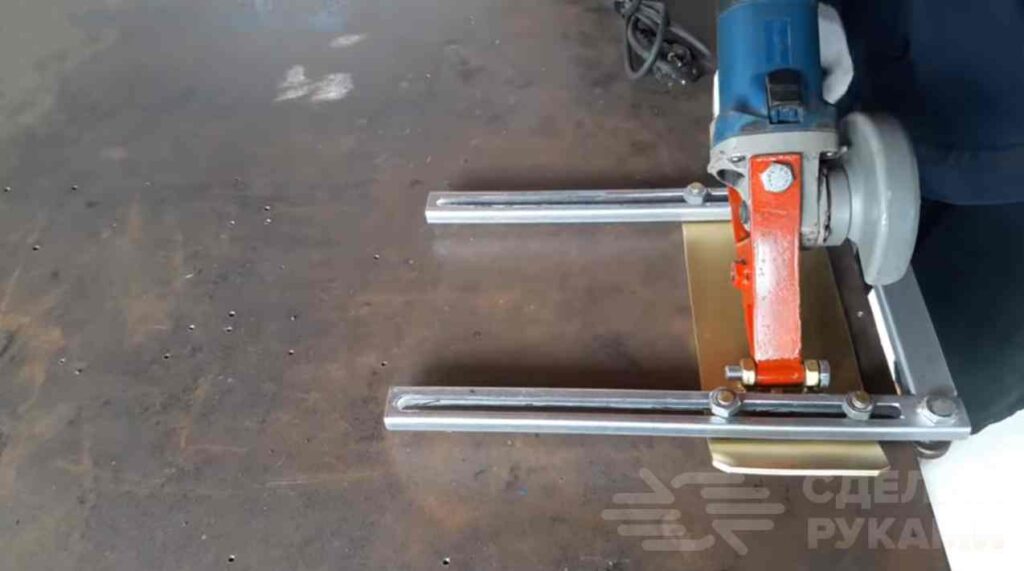

Свободные концы полос автор соединяет вместе, и приваривает к ним стальную втулку (кусок трубки). Затем привариваем крепление для УШМ к опорной площадке.
На последнем этапе останется только зачистить все детали болгаркой, и можно покрасить (при желании).
Подробно о том, как сделать направляющую для угловой шлифовальной машинки своими руками, можно посмотреть в видеоролике на нашем сайте.
Приспособа для резки листового металла болгаркой
Ровно порезать лист металла на заготовки требуемого размера от руки или «на глаз» — не получится.
Однако в данном случае можно воспользоваться приспособлением, которое несложно изготовить самостоятельно.
Первым делом, как обычно, надо будет подготовить необходимые детали и заготовки.

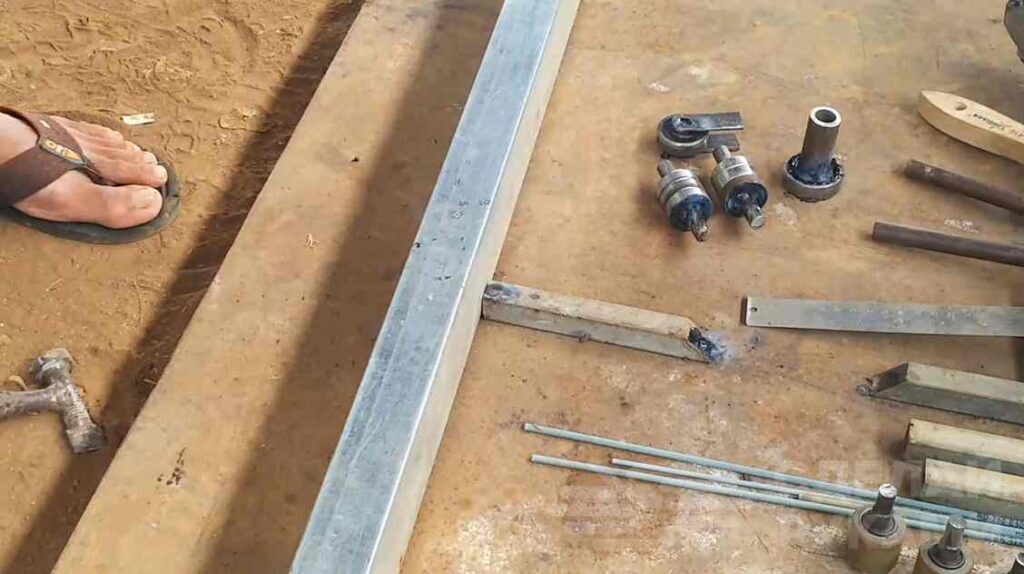

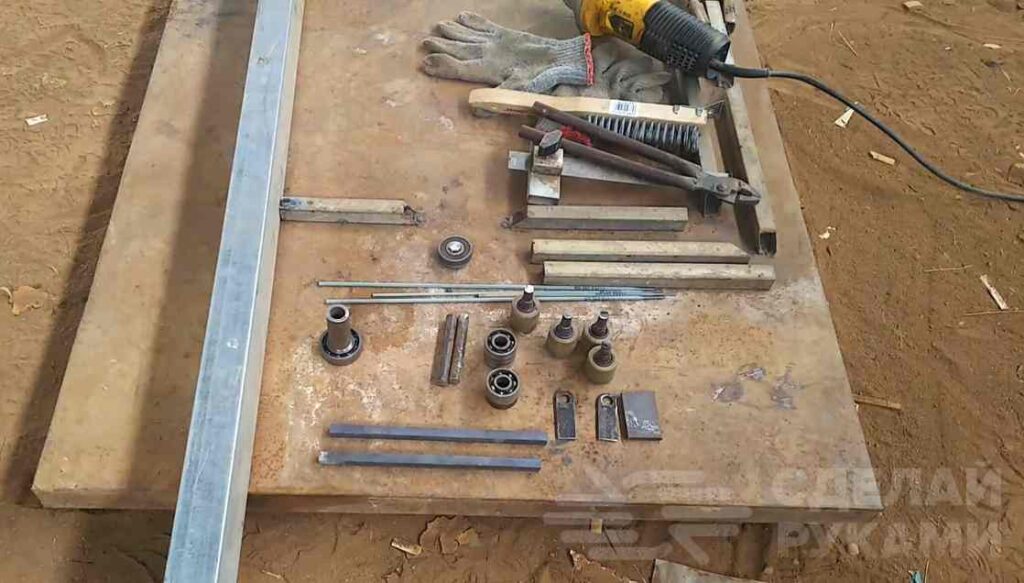

Для изготовления приспособления потребуется профильная труба (направляющая), подшипники, отрезки полосы, кусок круглой трубы, стальные прутки и ролики.
Из всего этого добра необходимо будет сделать каретку, которая будет перемещаться по направляющей. К каретке крепится болгарка.
Основные этапы работ
На следующем этапе автор сваривает два ролика из подшипников и отрезков стального прутка.
Также надо будет сварить ролики из подшипников и двух отрезков полосы, и из одного подшипника и куска круглой трубы.

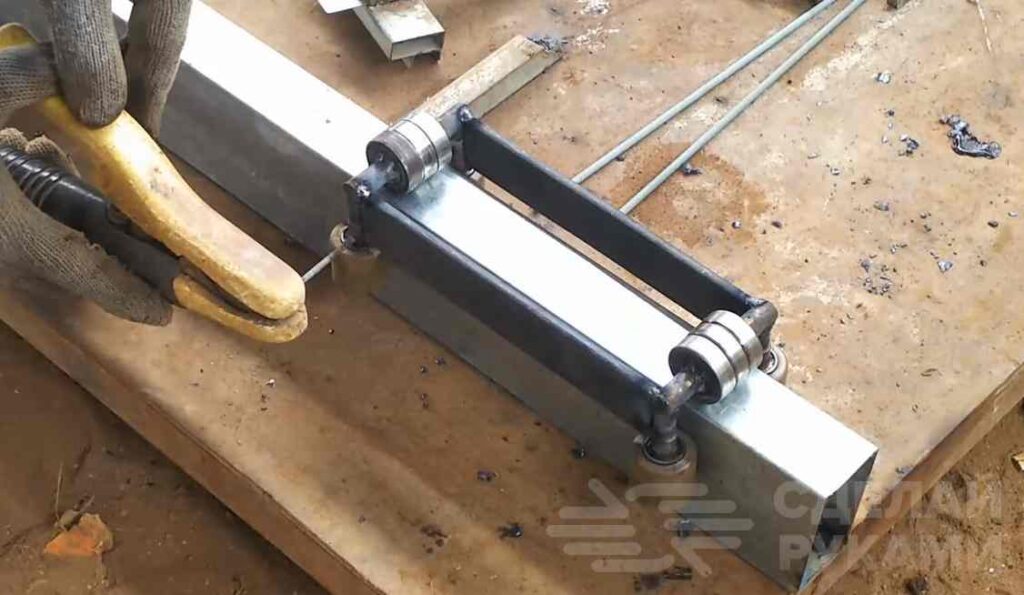

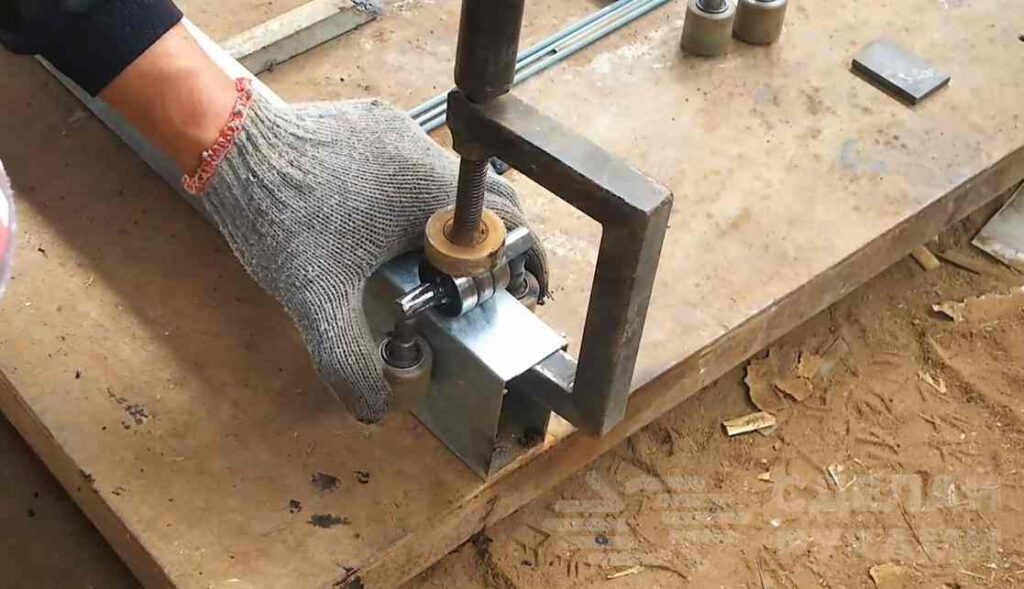

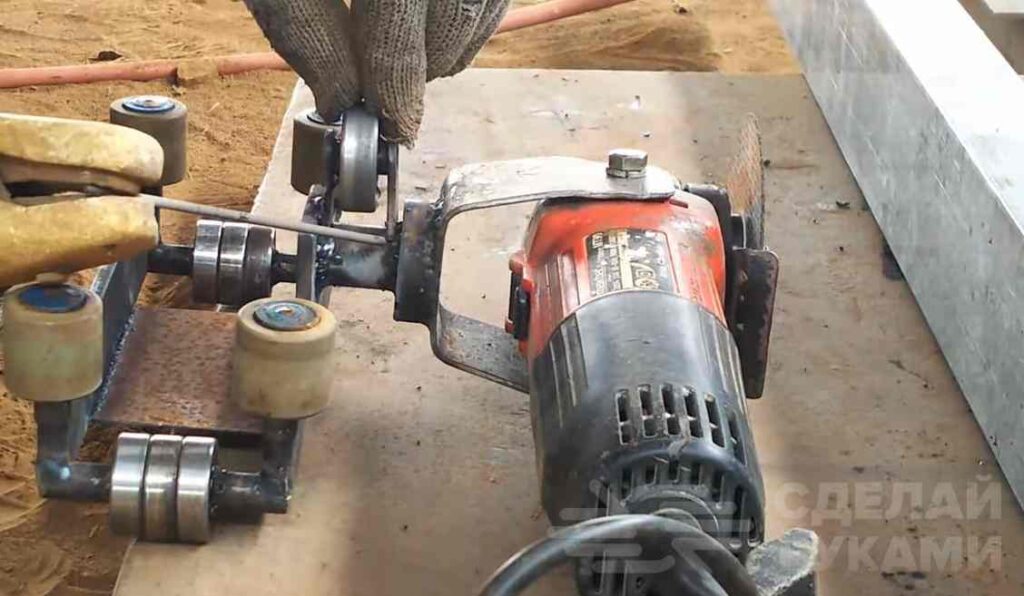

Затем, используя ролики из подшипников и ролики от скейтборда, а также другие детали, автор сваривает каретку.

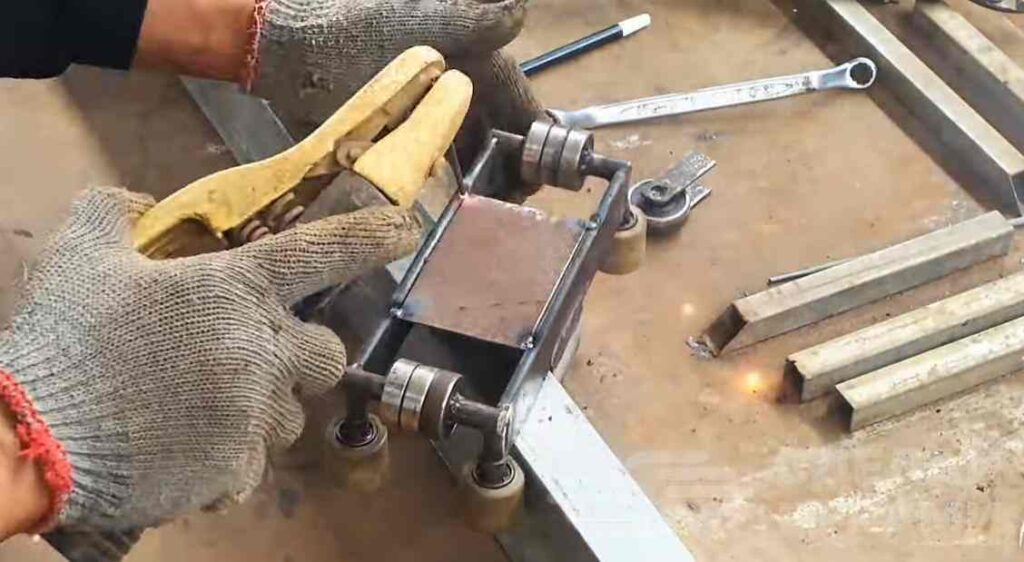

К верхней части каретки приваривается стальная пластина прямоугольной формы.

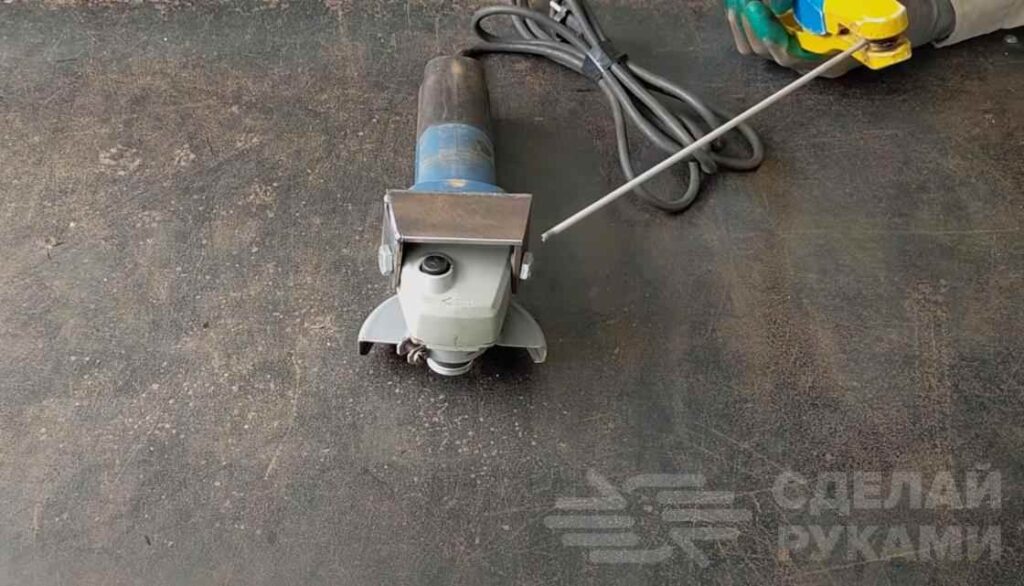

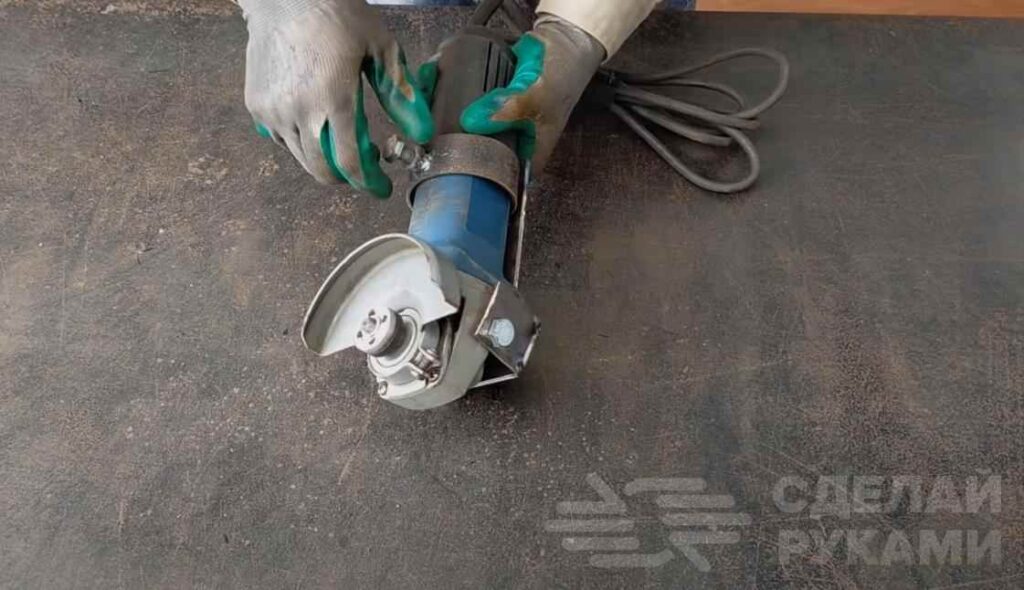

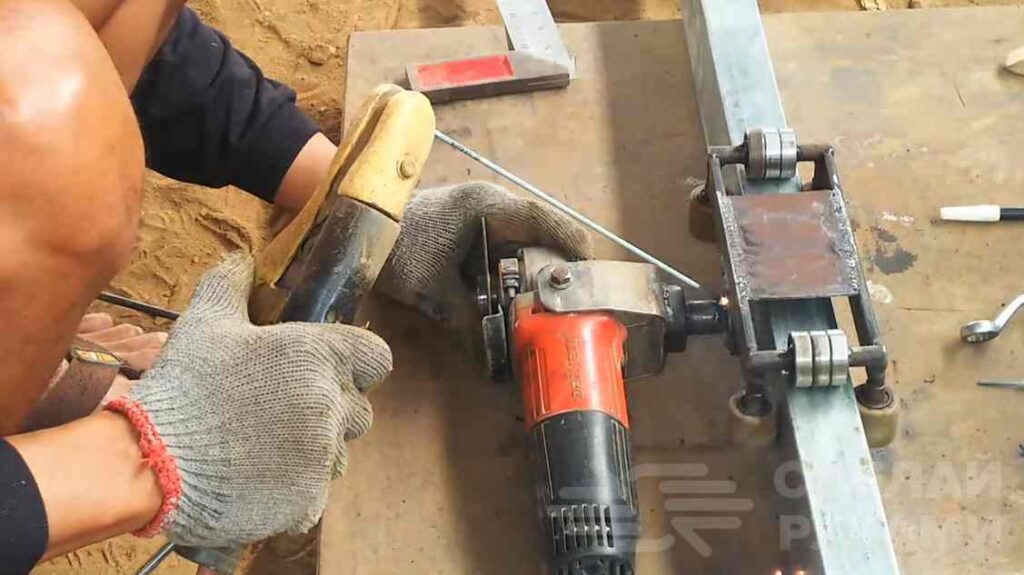

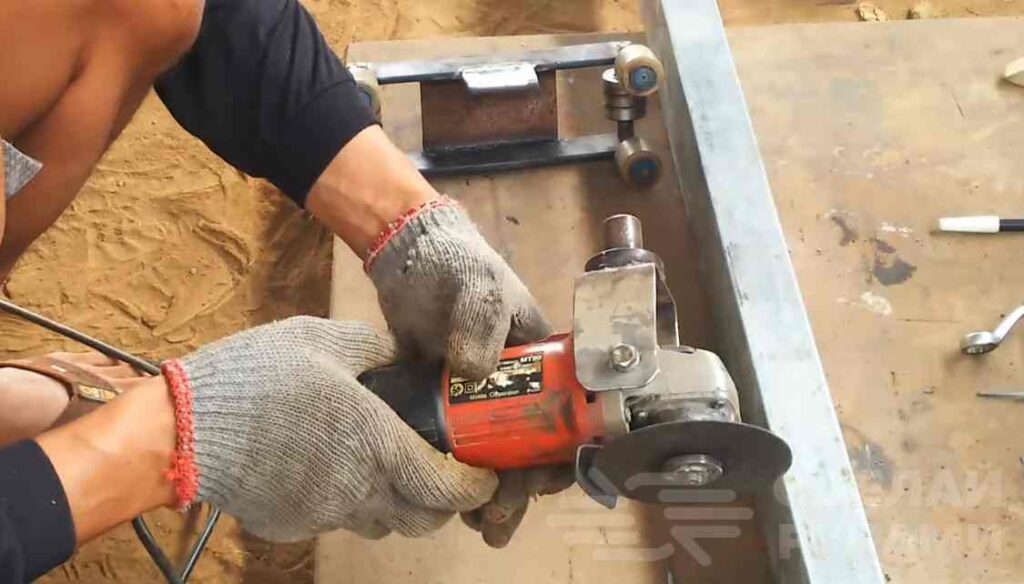

Далее автор делает крепление для болгарки и прикручивает его к корпусу редуктора УШМ. Само крепление привариваем к каретке.
В завершении между кареткой и креплением надо приварить еще один ролик из подшипника.

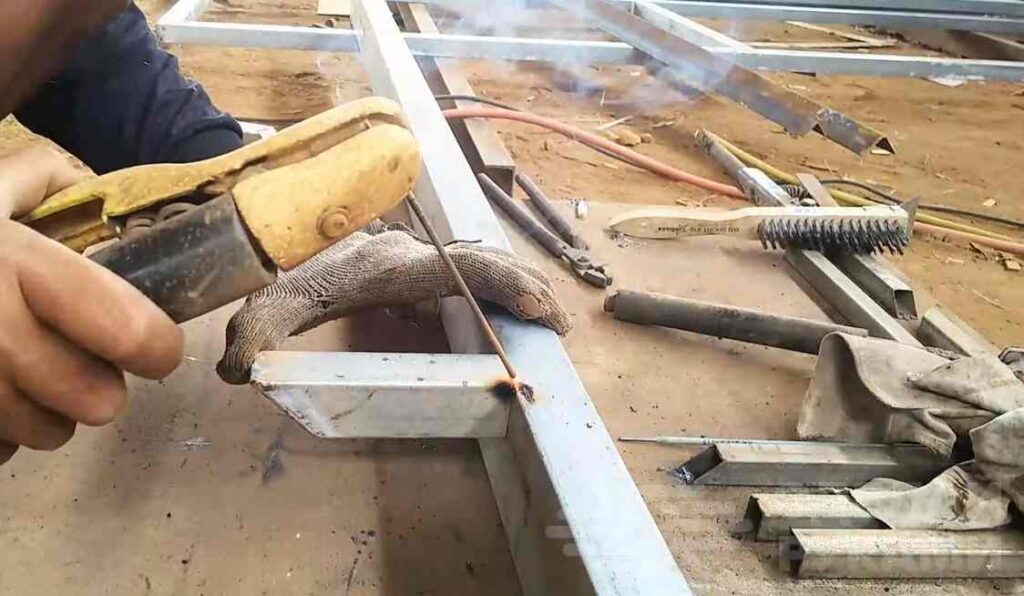

К направляющей автор приваривает отрезки профиля, чтобы можно было фиксировать ее на листе металла с помощью струбцин.

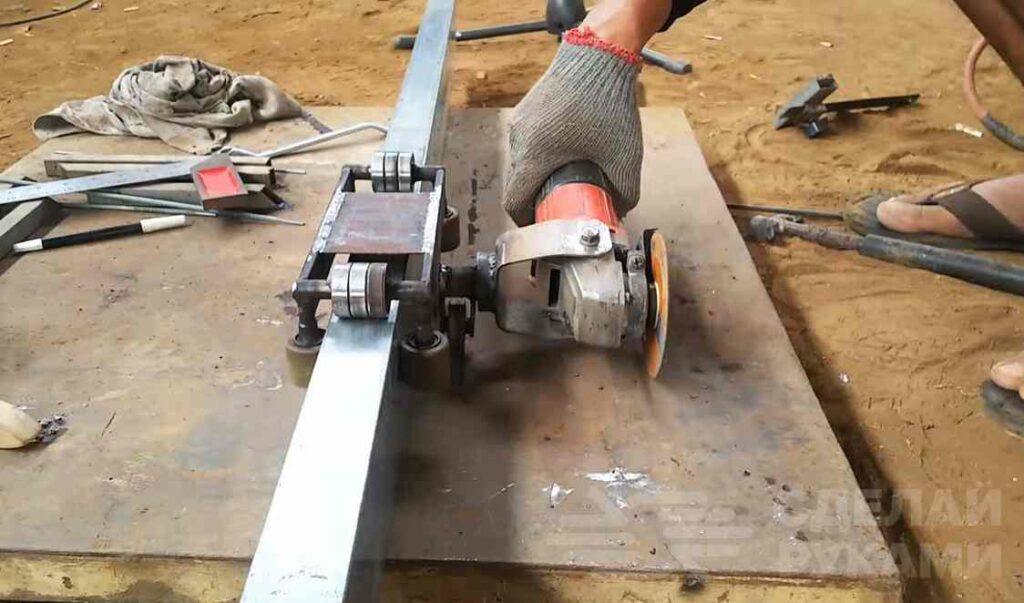

Подробно о том, как сделать приспособление для резки листового металла болгаркой, рекомендуем посмотреть на видео.
