Разметочный инструмент для столярных работ своими руками
При выполнении различных столярных работ в домашней мастерской часто используется разметочный инструмент. Он позволяет сделать разметку на деревянных заготовках максимально аккуратно и точно.

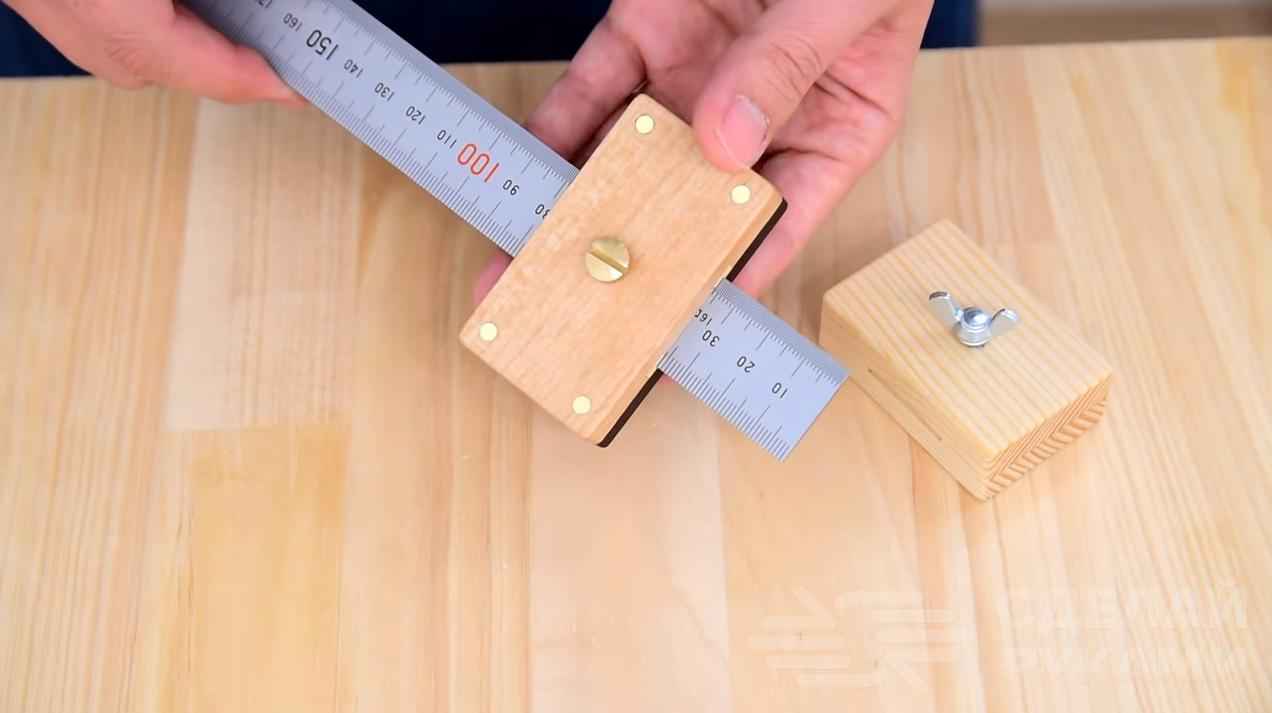

Простой и удобный в использовании разметочный инструмент для столярных работ можно сделать своими руками. Для этого нужна будет металлическая линейка. Также для изготовления самоделки потребуются детали из дерева (или фанеры) и крепежные элементы.
В первую очередь от деревянного бруска необходимо отпилить две одинаковые заготовки, из которых будет изготавливаться разметочный инструмент. В каждой детали надо выбрать паз (в одной заготовке должен быть узкий паз, в другой — немного шире).
Пошаговый процесс изготовления разметочного инструмента
На следующем этапе в одной из деталей (в которой выбран узкий паз) нужно просверлить отверстие по центру. Затем мастер вставляет в паз кусок тонкой металлической пластины, фиксируя ее клеем.
Далее в просверленное отверстие необходимо вкрутить резьбовую втулку под барашковый болт — он будет давить на пластину, которая, в свою очередь, будет прижимать линейку. Затем две деревянные детали склеиваются вместе.
На последнем этапе нужно будет обработать «коробочку» наждачной бумагой и пропитать воском или минеральным маслом. Потом мастер приступает к сборке — вставляет линейку и фиксирует ее барашковым болтом.
Подробно о том, как сделать разметочный инструмент для столярных работ своими руками, смотрите в видеоролике на сайте.
Два простых измерительных инструмента
В данном обзоре автор показывает процесс изготовления простых самодельных инструментов, при помощи которых можно выполнять разметку на деревянных заготовках.
Первым инструментом, о котором пойдет речь в этой статье, является угольник. Но это не обычный классический угольник, а комбинированный.
Его можно использовать, чтобы чертить прямые линии, откладывать углы под 45 градусов, а также в качестве глубиномера.
Вторым приспособлением будет циркуль. Но опять же, это не обычный циркуль, каким мы все пользовались в школе, а столярный.
С его помощью точно так же можно чертить окружности разного диаметра, но он имеет немного другую конструкцию. Информацию о том, как изготовить данный циркуль, вы найдете ниже.
Процесс изготовления угольника
Сначала необходимо отпилить полоску из фанеры подходящей длины и ширины. По центру заготовки выбираем продольный паз. Автор делает это на циркулярке.
Если нет возможности выбрать паз на циркулярной пиле или с помощью ручного фрезера, можно поступить проще.
К отпиленной полосе из фанеры приклеиваем параллельно друг другу две узкие полоски, оставив между ними небольшое расстояние. Потом автор приклеивает к заготовке металлическую линейку.
После этого из отрезков фанеры, отпиленных по шаблону, останется изготовить подвижный упор с двумя сторонами (под углом 90 и 45 градусов). Фиксируется с помощью болта.
Процесс изготовления циркуля
Отпиливаем два куска фанеры одинаковой длины. Придаем им необходимую форму с закруглениями на краях. Сверлим отверстия.
При помощи болта и барашковой гайки соединяем обе детали вместе. В отверстие в одной из деталей автор вклеивает декоративный гвоздик с широкой шляпкой.
В отверстие, просверленное в другой детали вставляется карандаш. Самодельный циркуль для столярных работ готов.
Подробнее о том, как своими руками изготовить самодельные инструменты для разметки по дереву, можно посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала Mr.V.
