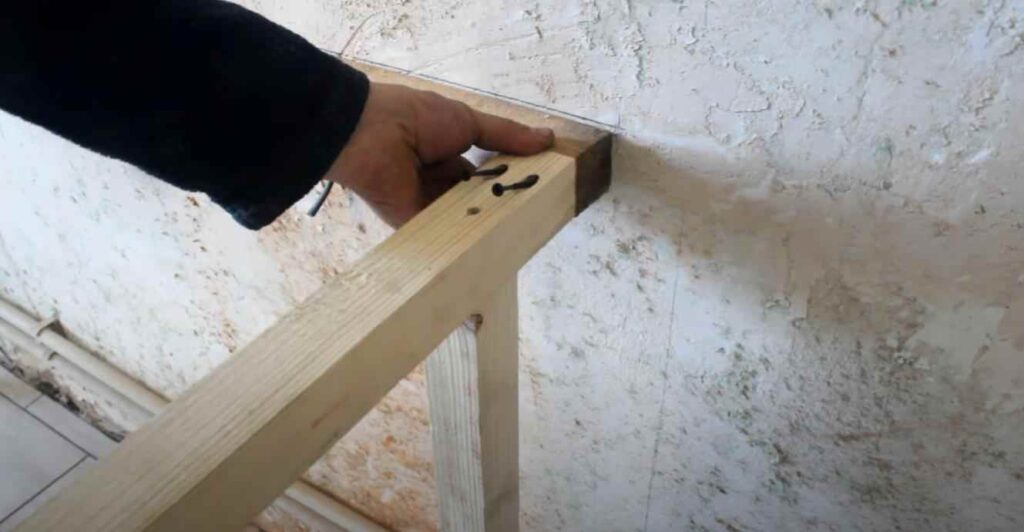

Соединение деревянных заготовок с помощью скрытого крепежа (косой шуруп) очень популярно при сборке мебели. Главное — правильно просверлить отверстия. Для этого потребуется специальные приспособления. Рассказываем, как сделать их своими руками.
Приспособление для соединения косой шуруп
В данном обзоре автор показывает, как изготовить простое самодельное приспособление для соединения заготовок на косой шуруп.
Сделать своими руками — намного дешевле, чем покупать в магазине. Поэтому если есть желание и свободное время, то обязательно сделайте себе такой кондуктор, в мастерской он всегда пригодится.

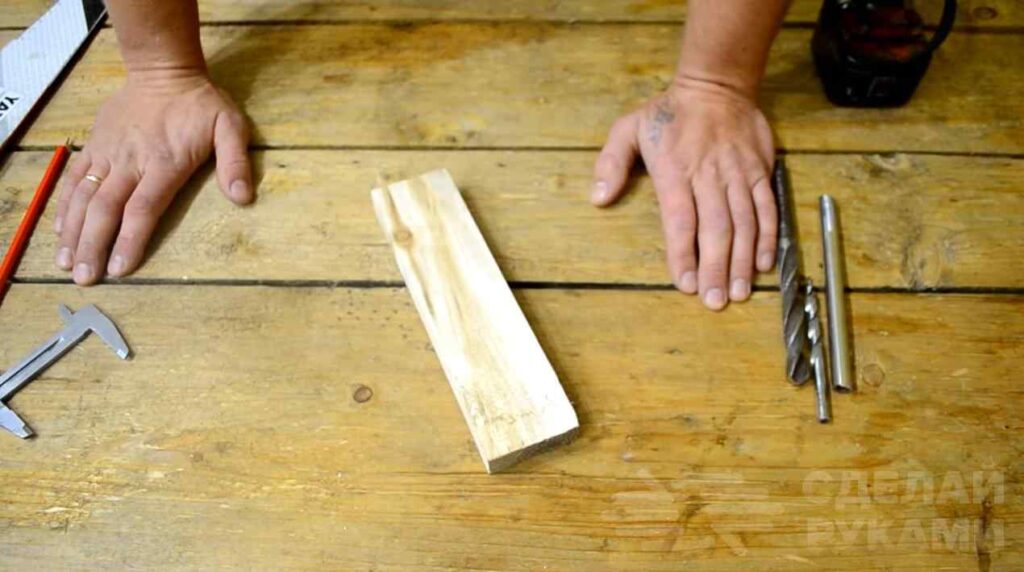

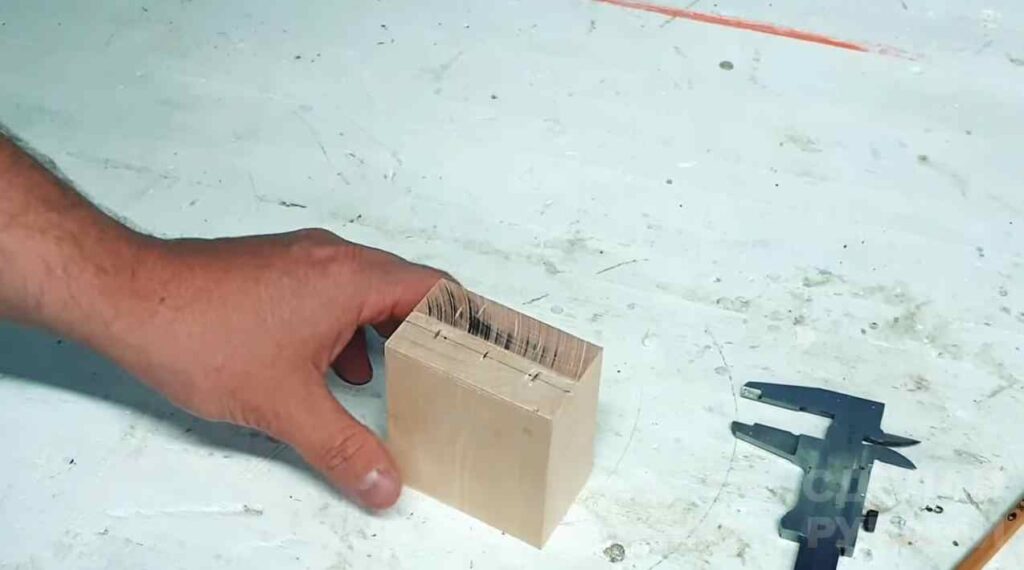

Для изготовления самодельного кондуктора потребуется деревянный брусок шириной 75 мм, длиной — 80 мм и толщиной 40 мм.

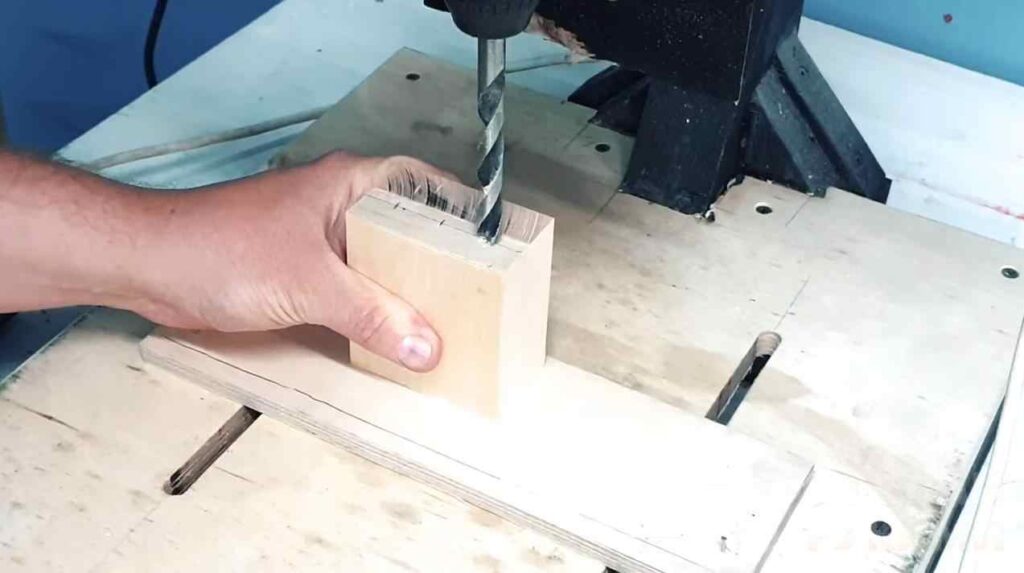

Предварительно нужно разметить места под три отверстия диаметром 10 мм. Для сверления отверстий в бруске под углом 90 градусов автор использует сверлильную стойку.
О том, как изготовить самодельную сверлильную стойку для дрели, можно прочитать в этом обзоре.
Основные этапы работ

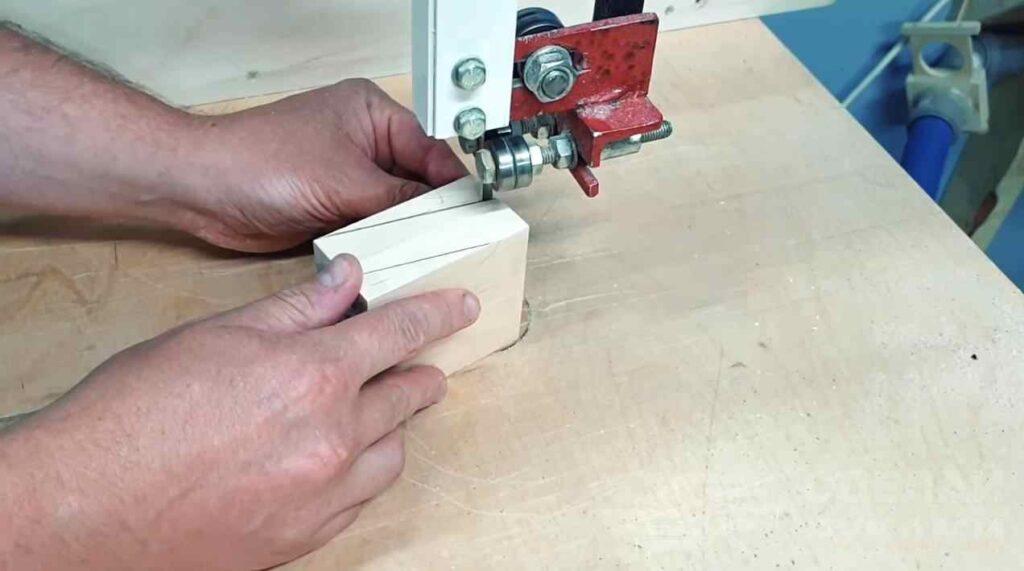

После того как все три отверстия просверлены, необходимо отрезать от деревянного бруска (под углом 15 градусов) ненужную часть. Это можно сделать на ленточной пиле.
Распилив брусок таким образом, мы получаем необходимый угол, под которым в заготовках обычно сверлятся отверстия под косой шуруп.

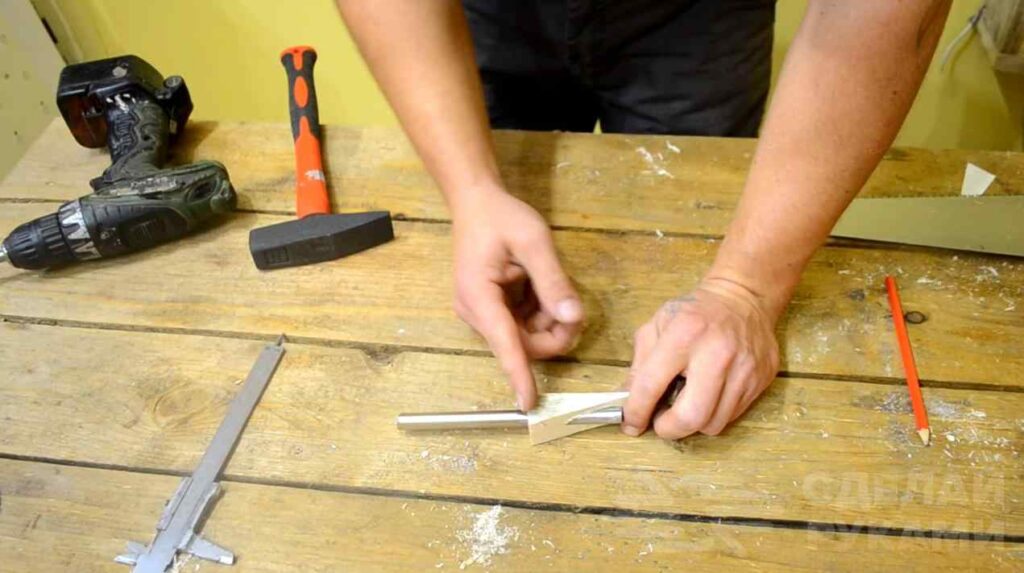

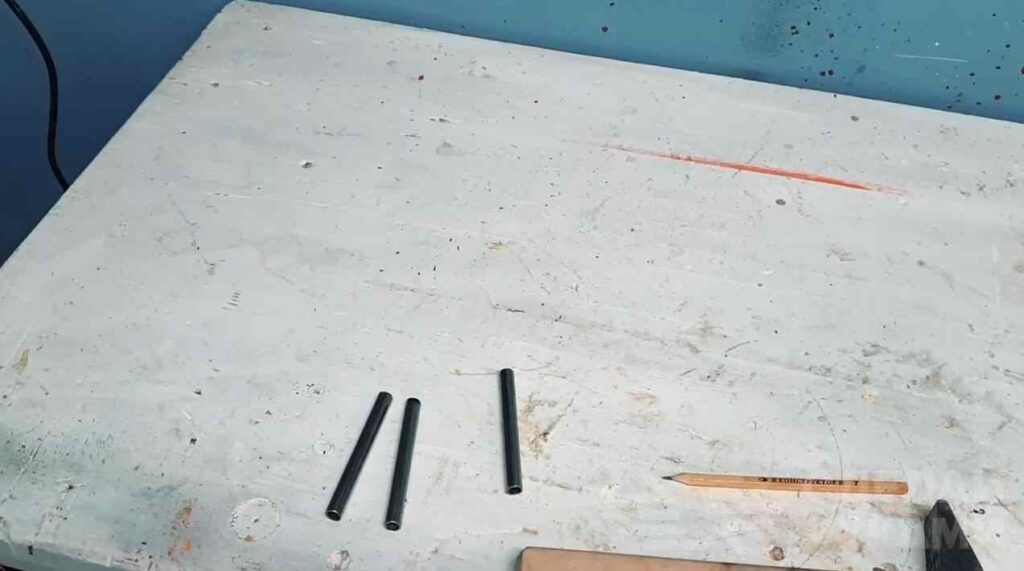

На следующем этапе от стальной трубки диаметром 10 мм и толщиной стенки 2 мм автор отрезает три заготовки длиной по 80 мм.
Затем необходимо будет с помощью молотка забить трубки в отверстия. Выпирающие части трубок мастер отрезает болгаркой заподлицо с плоскостью деревянного бруска.
Процесс изготовления станины

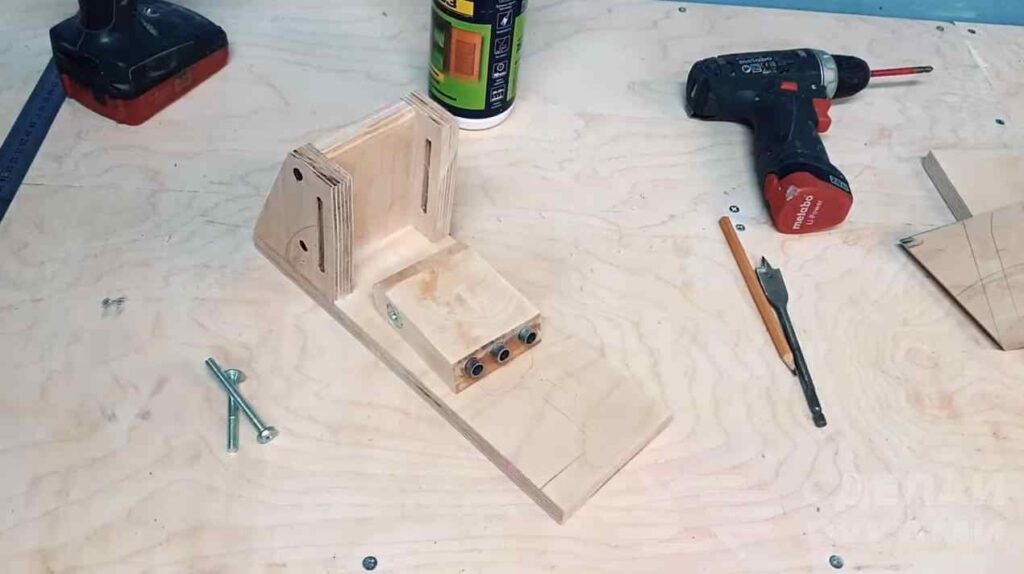

Далее автор приступает к изготовлению станины для данного кондуктора. Для этого используются куски фанеры.

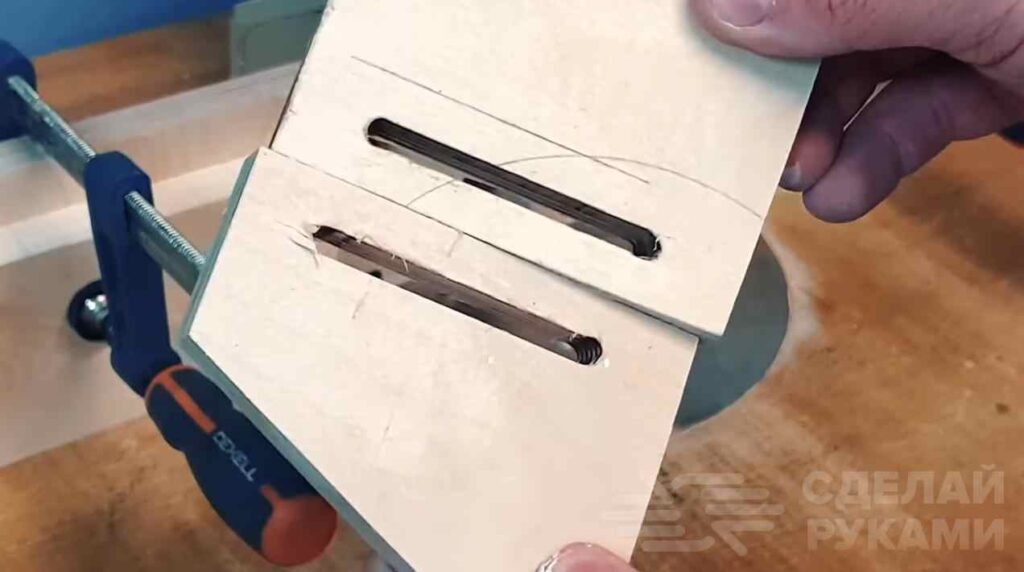

Чтобы менять глубину и высоту засверливания, необходимо пропилить в боковых стенках станины пазы. Мастер делает это с помощью фрезерного станка.

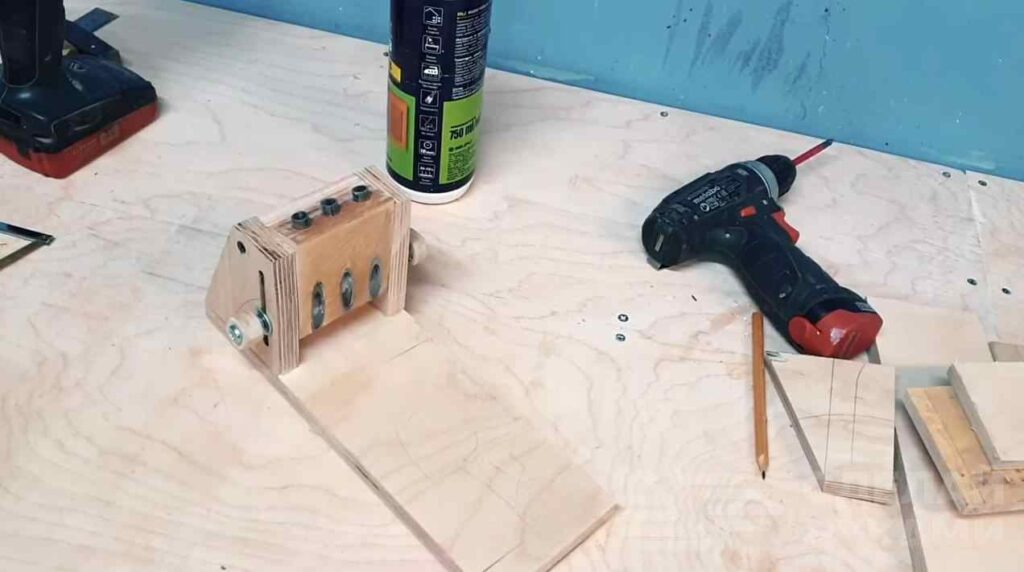

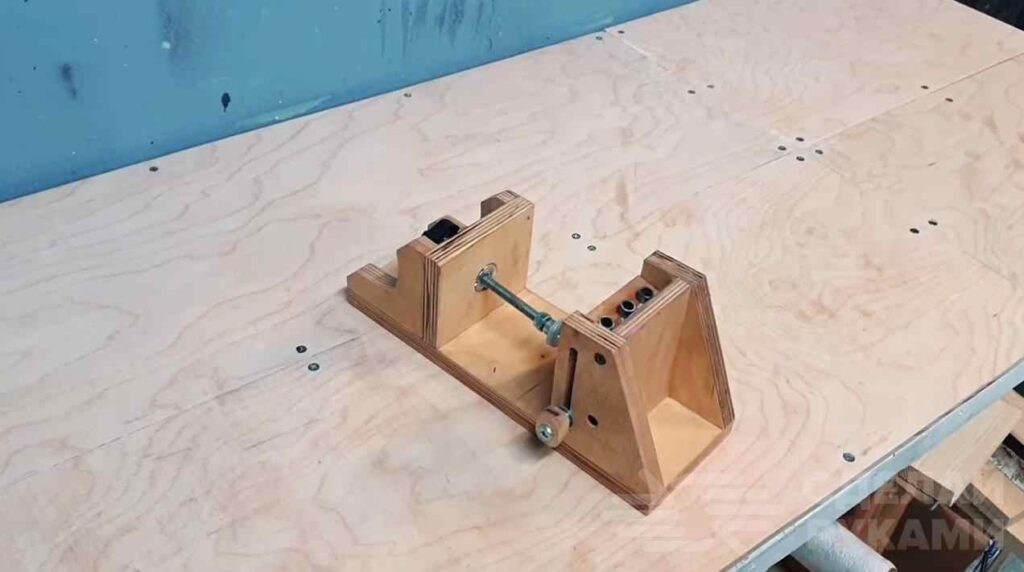

После этого собираем станину. В самом кондукторе по бокам автор сверлит отверстия, в которые запрессовывает столярные гайки. Это необходимо для фиксации кондуктора на требуемой высоте.
На последнем этапе останется сделать только упор с винтом для жесткой фиксации заготовок, в которых будут сверлиться отверстия.
Самоделка готова. Фиксируем кондуктор к столу с помощью струбцины, и можно приступать к работе.
Видео
Подробно о том, как изготовить самодельную приспособу для соединения деревянных заготовок на косой шуруп, вы можете посмотреть в видеоролике на нашем сайте. Пишите в комментариях, что вы думаете о данной самоделке.
Кондуктор с фиксатором для соединения косой шуруп
«Карманные» отверстия в заготовках (соединение «косой шуруп») — это один из самых популярных способов соединения деревянных деталей. Благодаря этому методу удается скрыть шляпки саморезов.
В данном обзоре автор показывает, как своими руками изготовить кондуктор с фиксатором (прижимом) для соединений «косой шуруп». Такая самоделка пригодится всем, кто часто работает с деревом.
Кроме того, данный кондуктор имеет «функцию» отвода пыли, которая образуется во время сверления отверстий. В корпусе предусмотрено отверстие, в которое вставляется патрубок со шлангом от пылесоса.
Процесс изготовления кондуктора

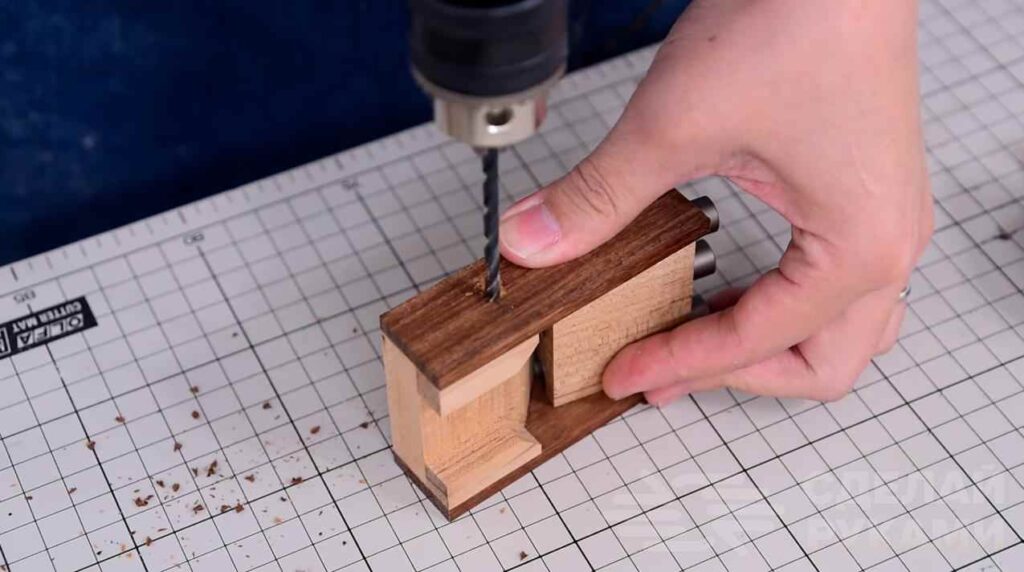

В первую очередь изготавливаем кондуктор для сверления отверстий под «косой шуруп». Для этого потребуются куски деревянных ламелей и отрезки трубок, которые выступают в качестве направляющих.

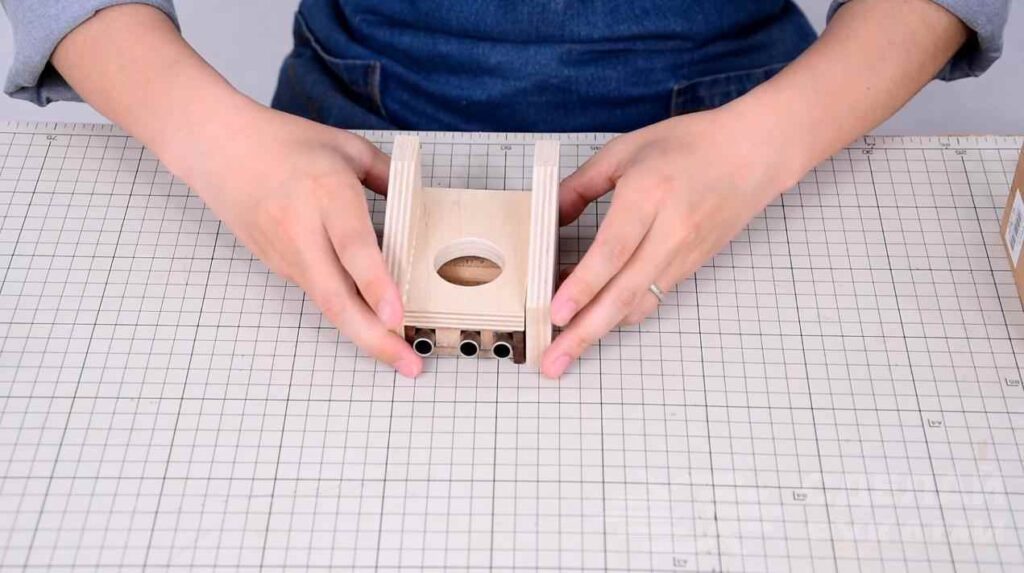

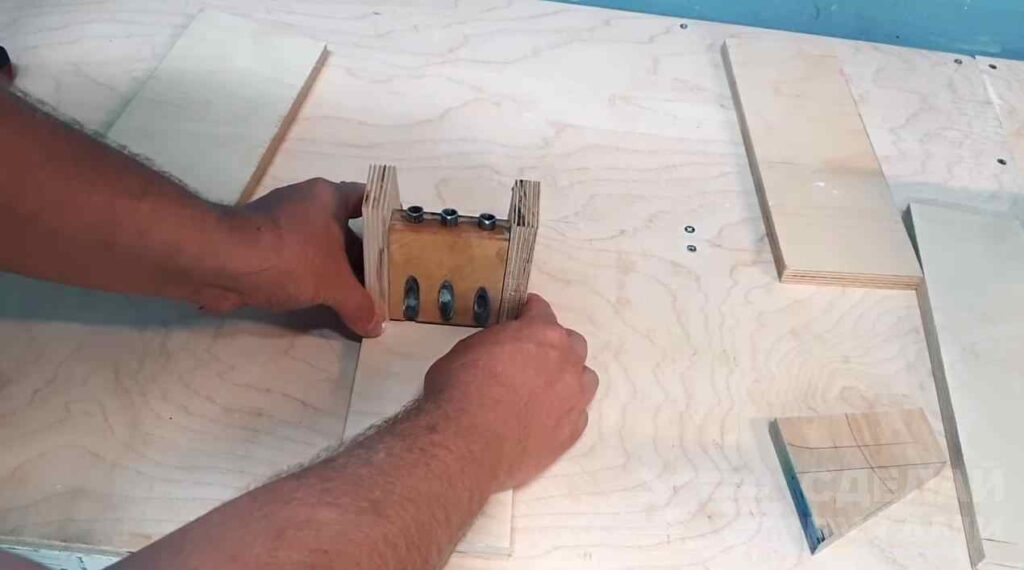

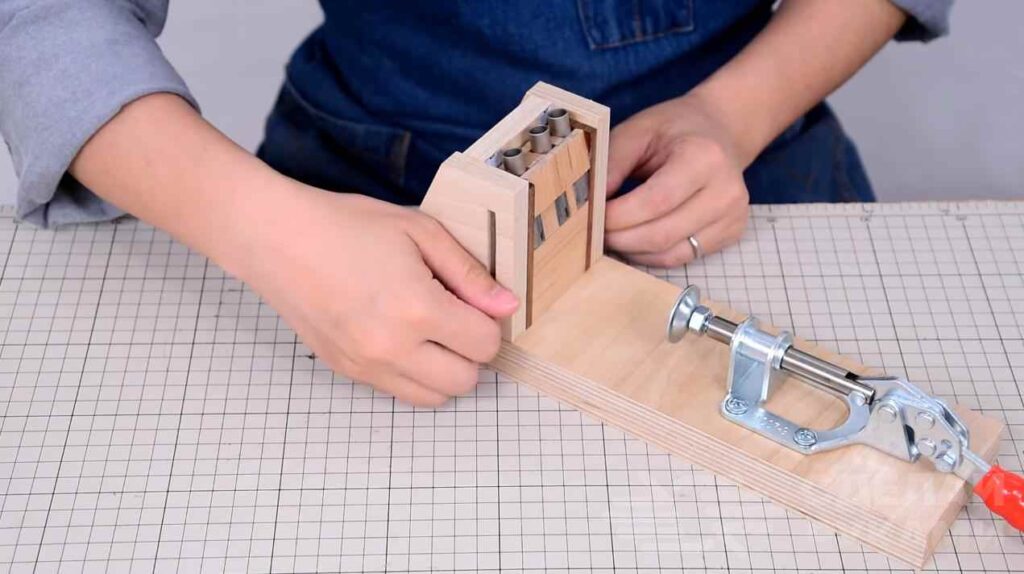

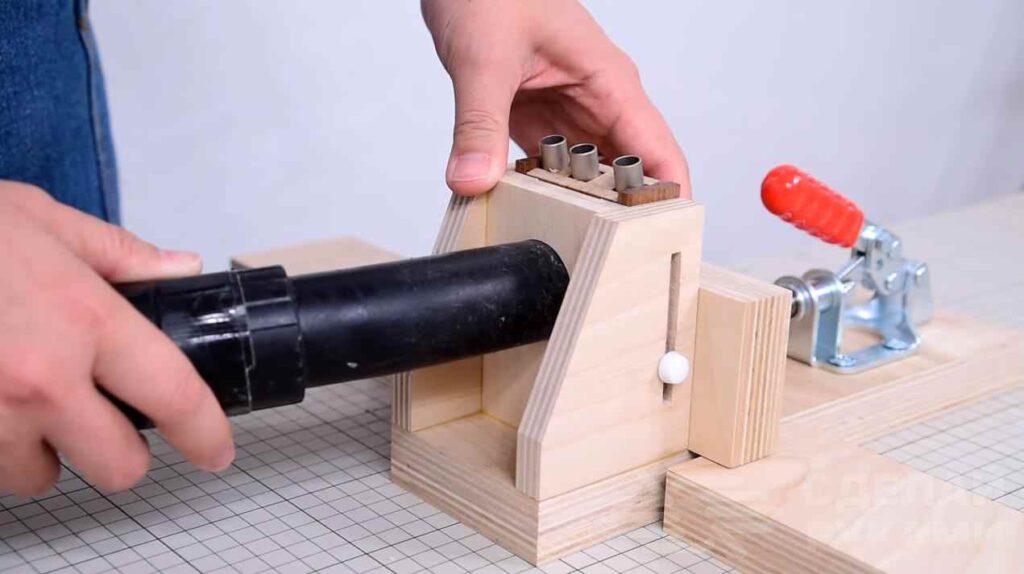

Кондуктор автор помещает в корпус, изготовленный из трех заготовки из фанеры. В одной из заготовок как раз и имеется отверстие для присоединения патрубка со шлангом от пылесоса.

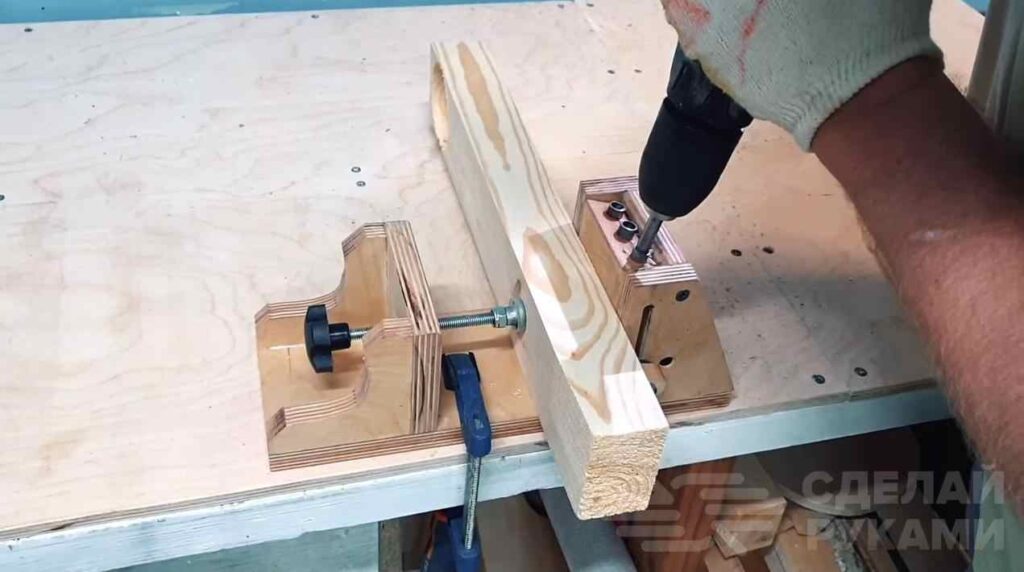

Корпус для кондуктора крепится к основанию из фанеры. На основание также крепится столярный прижим. Его задача — фиксировать заготовки во время сверления отверстий под «косой шуруп».
Видео
Подробно о том, как своими руками изготовить кондуктор с фиксатором для соединений «косой шуруп», рекомендуем посмотреть в данном видеоролике.
Кондуктор для соединения деревянных деталей на косой шуруп
Соединение «косой шуруп» все больше становится популярным среди мастеров (любителей и профессионалов), занимающихся столярными работами. Вот только заводские кондукторы стоят как-то неприлично дорого.
Можно, конечно, заказать это приспособление на Алиэкспрессе, где оно стоит почти в 3-4 раза дешевле.
Однако нет абсолютно никакой гарантии, что приобретенная вами вещи будет надлежащего качества. А просто выкидывать деньги на ветер не очень-то и хочется.
Поэтому самый оптимальный вариант — сделать такой кондуктор своими руками. Тем более, что это совсем несложно.
Для изготовления кондуктора потребуется шуруповерт или дрель, УШМ, ножовка по дереву и ручной рубанок. Что касается заготовки для кондуктора, то можно использовать кусок дерева (желательно из твердых пород) или фанера.
Основные этапы работ
Отрезаем кусок деревянной рейки длиной 100 мм. Сразу обращаем внимание, что размеры взяты «на глаз». Вы же можете сделать кондуктор больше или меньше, в зависимости от личных предпочтений и потребностей.

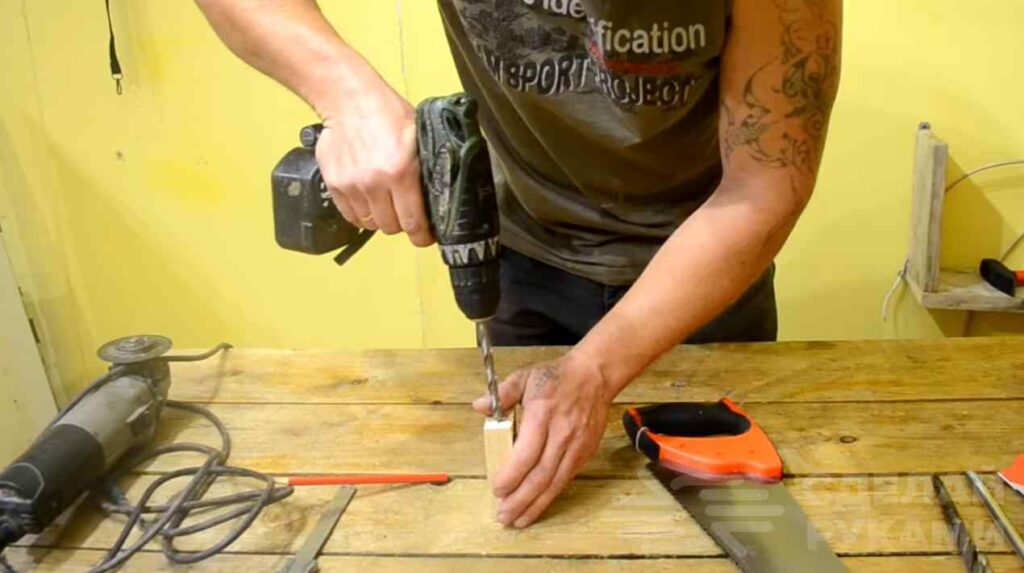

Далее в торце заготовки нужно будет просверлить отверстие. Диаметр сверла и диаметр металлической трубки должны совпадать. В данном случае — это 10 мм.

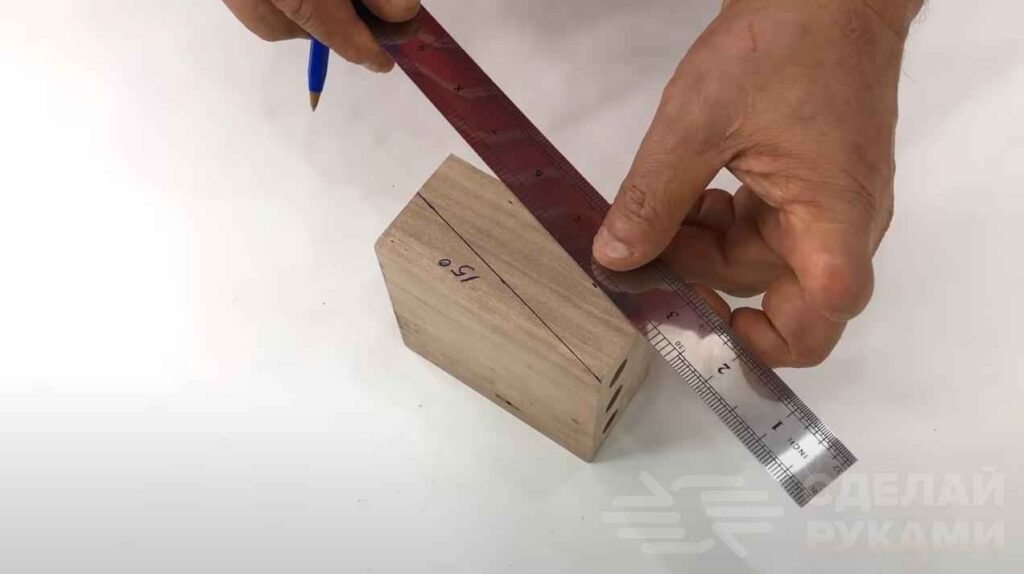

На следующем этапе отпиливаем от заготовки кусок под углом 15 градусов. Это можно сделать как с помощью ручной ножовки, так и на торцовке.

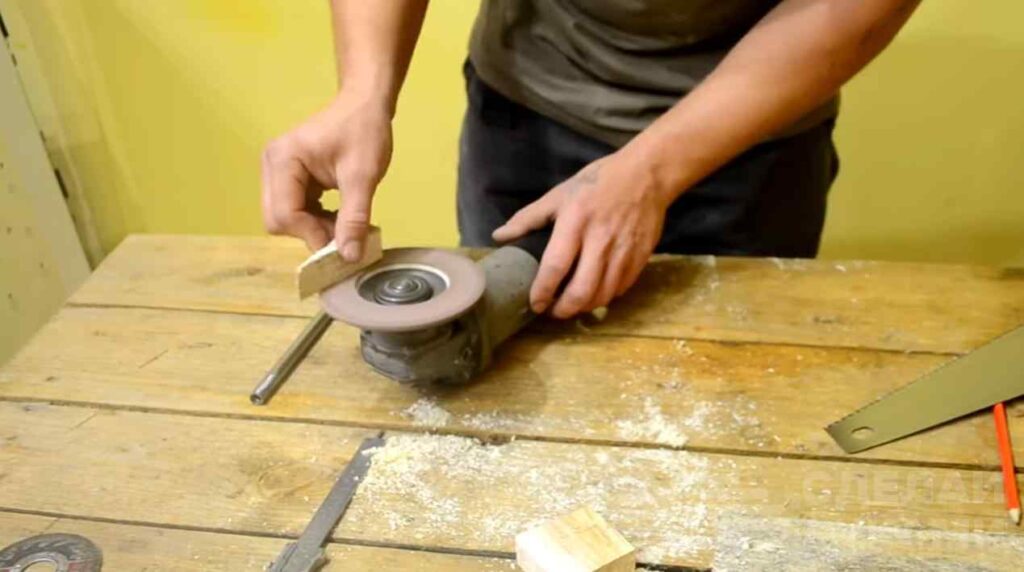

После этого необходимо немного укоротить заготовку и обработать ее при помощи болгарки с установленным лепестковым диском (на малых оборотах). Если в мастерской есть шлифовальный станок, то эту работу можно выполнить на нем.
В просверленное отверстие аккуратно забиваем металлическую трубку, после чего отрезаем все лишнее болгаркой. Кстати, желательно «посадить» трубку на суперклей, чтобы она не проворачивалась в процессе сверления.

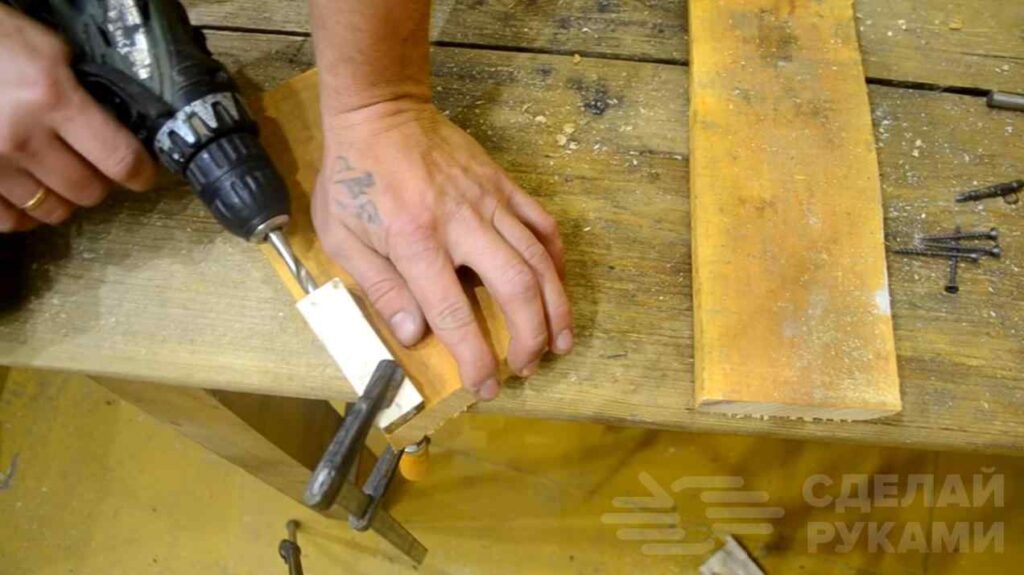

В завершении останется только приклеить к кондуктору часть отпиленного ранее куска, чтобы можно было зафиксировать его струбциной.
Видео
Подробно о том, как сделать кондуктор для соединения деревянных деталей на косой шуруп, можно посмотреть в видеоролике на сайте.
Зажим с кондуктором для сверления отверстий под косой шуруп
В данном обзоре автор YouTube канала WoodWorking DIY поделится идеей, как сделать самодельный зажим с кондуктором. Его основное назначение — фиксация заготовки и сверление в ней отверстий под «косой шуруп».
То есть автор объединил два приспособления в одну самоделку. При больших объемах работ — это очень удобно.
Первым делом необходимо будет изготовить зажимное устройство. В качестве основы автор использует заводской зажим, к которому нужно приварить кусок шпильки.
Советуем также прочитать: как сделать своими руками простой настольный станок для заточки сверл.
Отпиливаем три заготовки из дерева, и собираем из них короб. Внутри устанавливаем зажим, сделав для него площадку из квадратного кусочка дерева.
Основные этапы работ
На следующем этапе автор изготавливает сам кондуктор для сверления отверстия под косой шуруп. Как сделать это приспособление, можно прочитать на нашем сайте здесь.
Кондуктор крепим к деревянной рейке, которую прикручиваем к боковым стенкам станины.
После этого нужно будет сделать прижимную губку, которая будет фиксировать деталь или заготовку.
Станину прикручиваем к основанию, в качестве которого выступает кусок фанеры (или можно использовать ДСП).
В завершении останется только покрасить все изготовленные элементы конструкции, и после этого можно приступать к сборке приспособления.
Видео
Подробнее о том, как сделать зажим с кондуктором, смотрите в авторском видеоролике. Идея принадлежит автору YouTube канала WoodWorking DIY.
Приспособление для сверления отверстий под косой шуруп
В данном обзоре мы расскажем и покажем пошагово, как в условиях домашней мастерской изготовить самодельное приспособление для сверления отверстий под косой шуруп.
И чтобы не делать долгих лирических вступлений — сразу же приступим к работе.

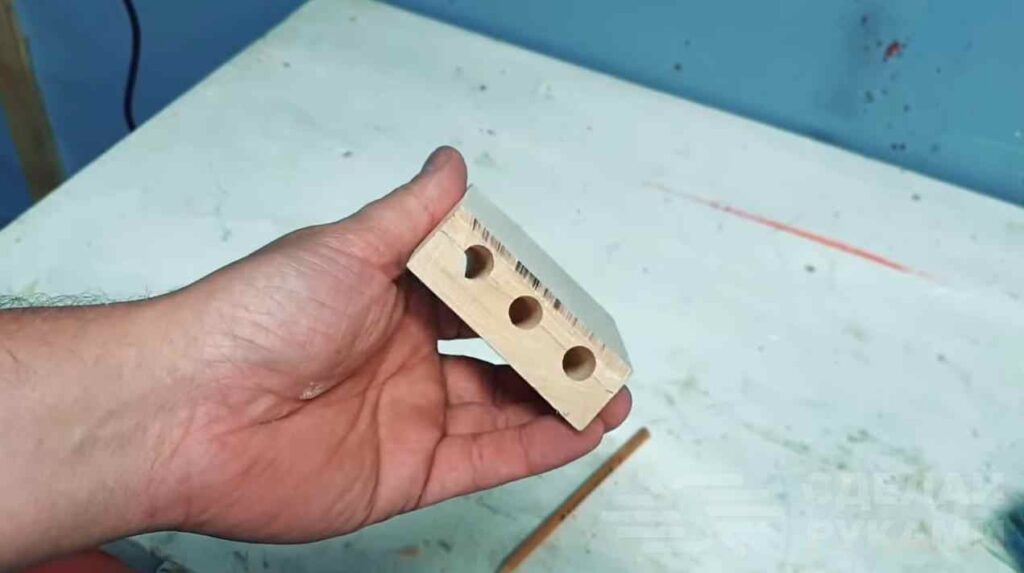

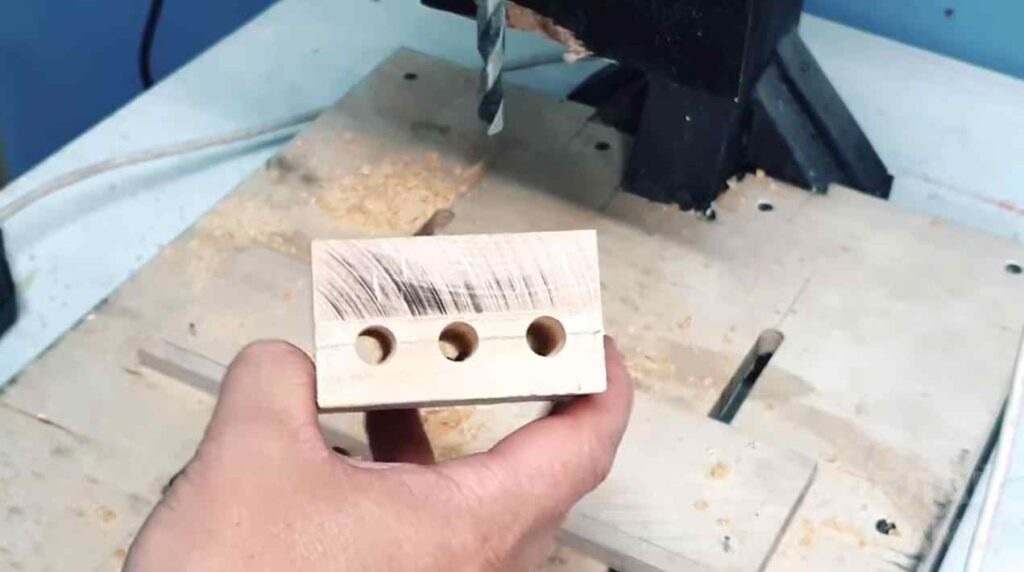

Сначала отпиливаем кусок деревянного бруска. Делаем разметку и сверлим в нем три отверстия на одинаковом расстоянии друг от друга.
Далее обрезаем у деревянного бруска две стороны под углом 15 градусов. Эту операцию удобнее всего сделать на ленточной пиле.
Теперь необходимо будет отрезать три металлических трубки одинаковой длины. Вклеиваем их в просверленные отверстия.
После этого лишнюю часть трубок обрезаем болгаркой, а место среза обрабатываем напильником по металлу (или можно это сделать на шлифовальном станке).
Основные этапы работ

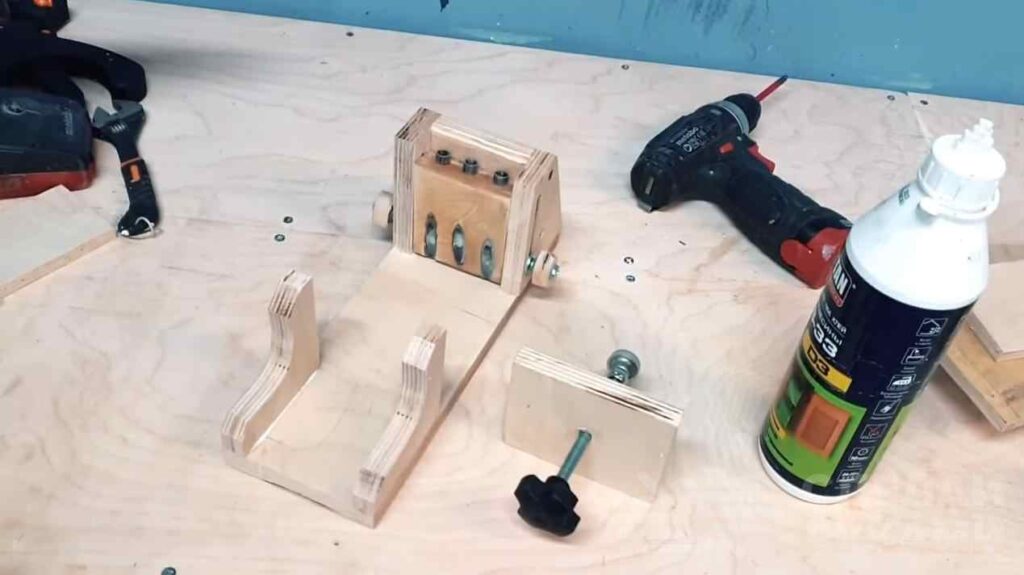

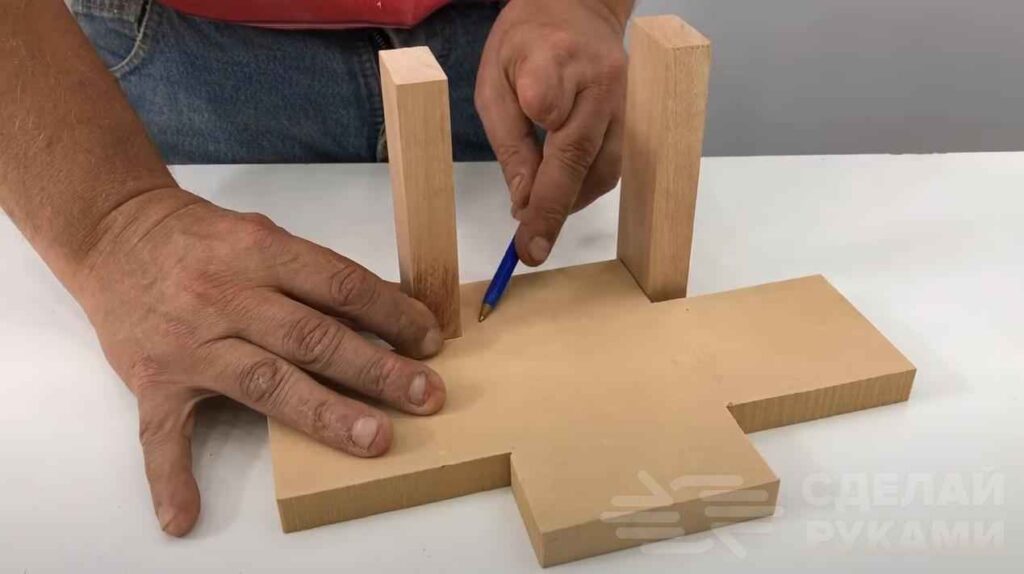

На следующем этапе из листа фанеры нужно вырезать крестовину (основание для нашего приспособления). Крепим к ней две боковые стенки.
Далее склеиваем два кусочка фанеры. Сверлим по центру отверстие и вклеиваем направляющую гайку для шпильки с прижимом. Крепим получившуюся деталь между боковыми стенками.

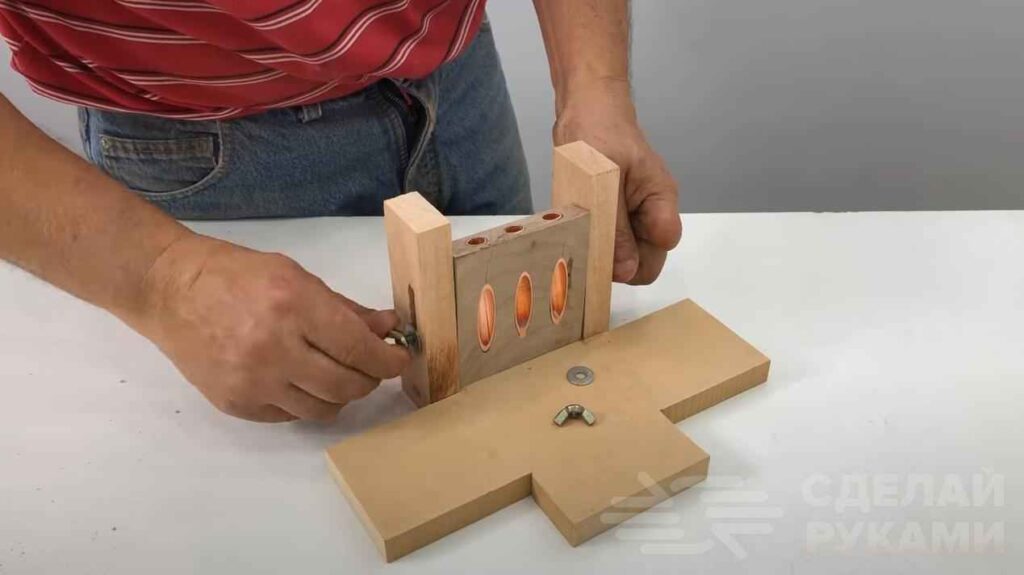

После этого прикручиваем к основанию два крепления для кондуктора. Устанавливаем сам кондуктор и шпильку с прижимом. На конце шпильки крепим барашек из фанеры.
Читайте также: как сделать своими руками удобные гайки-барашки из фанеры. Их можно использовать при изготовлении различных приспособлений.
На последнем этапе останется только обработать самоделку минеральным маслом или покрыть лаком. Если не хочется крутить прижим вручную, то можно убрать барашек и вставить конец шпильки в шуруповерт.
Видео
Подробно о том, как сделать приспособление для сверления отверстий под косой шуруп, можно посмотреть на видео ниже. Данной идеей поделился автор DENDEN TV.
Кондуктор для сверления отверстий под скрытый крепеж
В данном обзоре автор покажет, как изготовить самодельный кондуктор, с помощью которого можно будет просверлить отверстия под скрытый крепеж («косой шуруп»).
Самоделка довольно простая, но реально помогает в работе. Она пригодится тем, кто занимается сборкой мебели.
Для изготовления самодельного кондуктора можно использовать фанеру или дерево.
Возможно, вас также заинтересует идея: как сделать настенную полку, которая трансформируется в стол.
Приспособление состоит из нескольких частей: самого кондуктора с направляющими отверстиями, основания и прижима для заготовок.
Основные этапы работ
Первым делом необходимо изготовить кондуктор. Для этого вырезаем из доски или фанеры заготовку нужного размера и сверлим в ней отверстия.

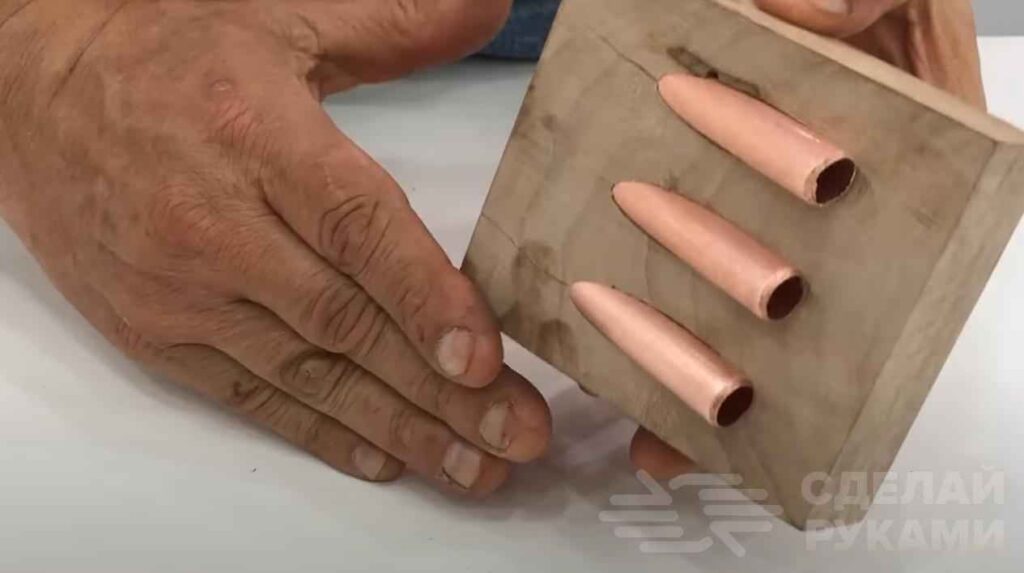

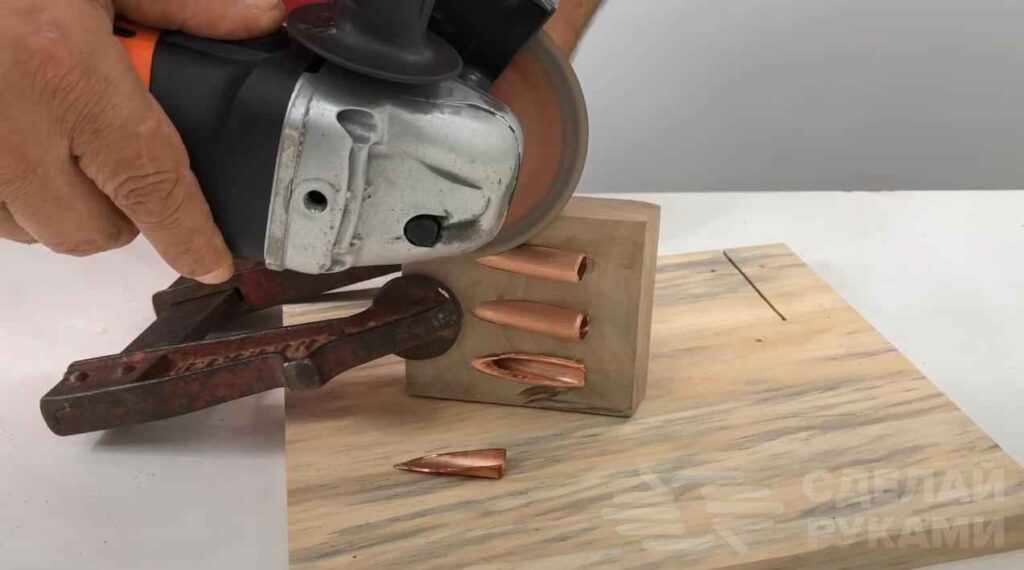

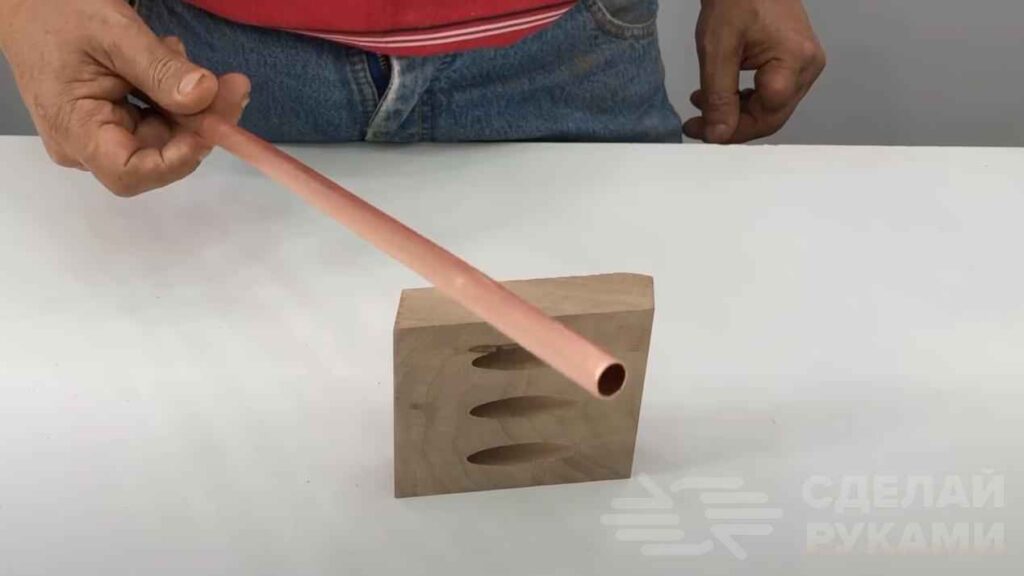

Затем распиливаем заготовку под углом 15 градусов, и вклеиваем в отверстия круглые трубки подходящего диаметра (они могут быть из стали, алюминия или меди).
Выступающую часть трубок срезаем заподлицо с корпусом кондуктора.
После этого изготавливаем основание со стойками, между которыми будет перемещаться кондуктор. В самих стойках нужно вырезать пазы.

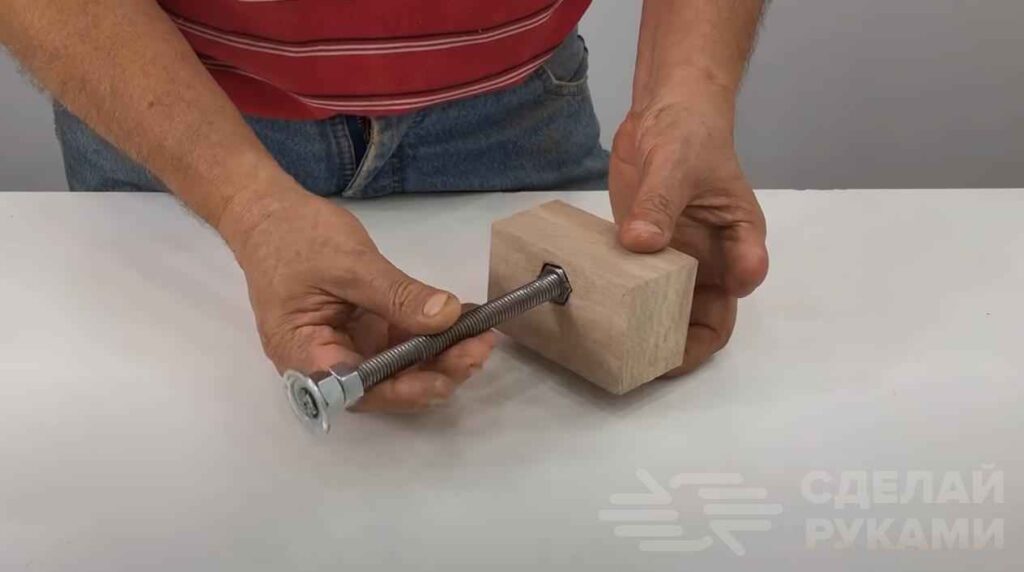

На последнем этапе останется только просверлить в деревянном бруске отверстие и запрессовать в него гайки с двух сторон. В гайки вкручиваем прижим. Сам деревянный брусок крепится к основанию.
Видео
Подробно о том, как сделать кондуктор для сверления отверстий под скрытый крепеж, смотрите в авторском видеоролике (источник — YouTube канал FACIL LH).
Приспособление для сверления отверстий под шурупы и саморезы
В этой статье расскажем, как сделать своими руками самодельный кондуктор, с помощью которого можно просверлить косые отверстия для соединения заготовок на саморезы.
Приспособление очень простое в изготовлении — сделать можно буквально за 10-15 минут. Идеей поделился автор YouTube канала «ІГОР АНДРЕЙЧУК».
Необходимые материалы:
- прямоугольная профильная труба;
- стальная круглая труба.
Возможно, вам также интересно будет прочитать статью: как изготовить струбцину для склейки небольших деревянных щитов.
Основные этапы работ
Первым делом отрезаем кусок профильной трубы, и вырезаем в нем два одинаковых отверстия.

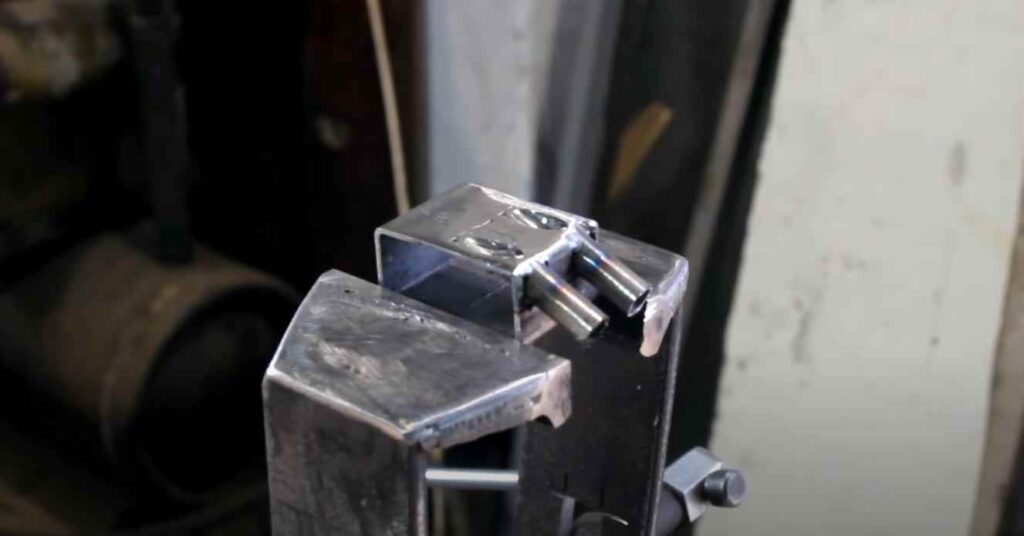

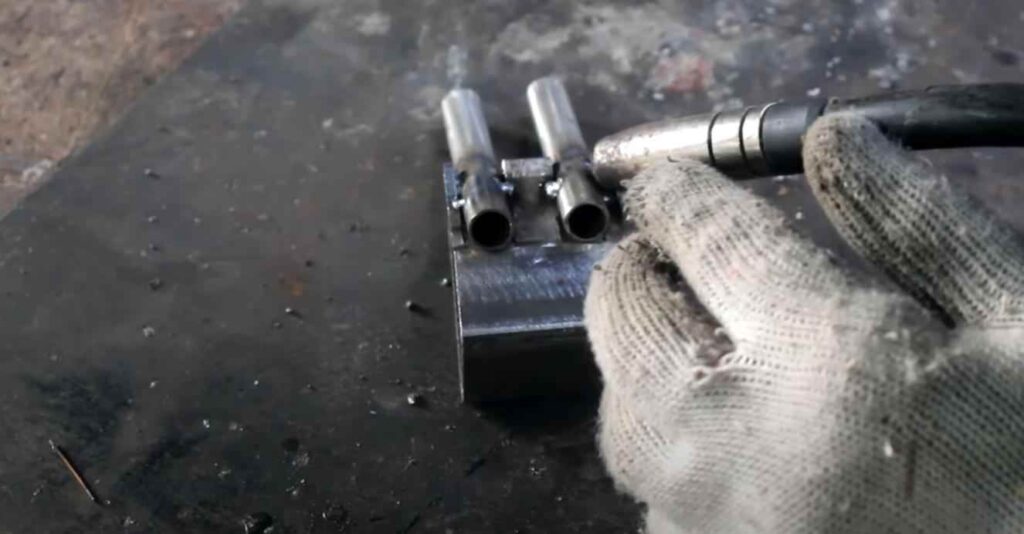

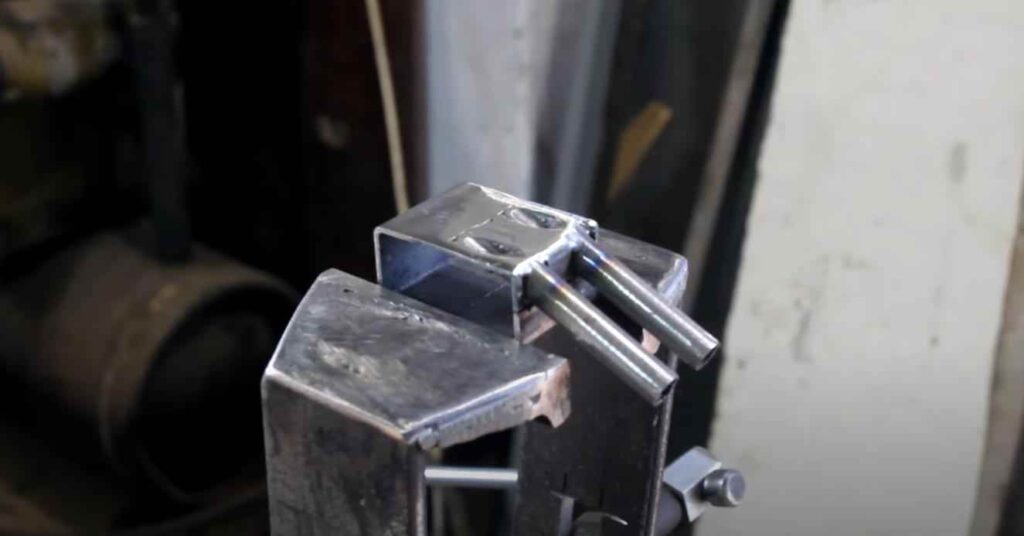

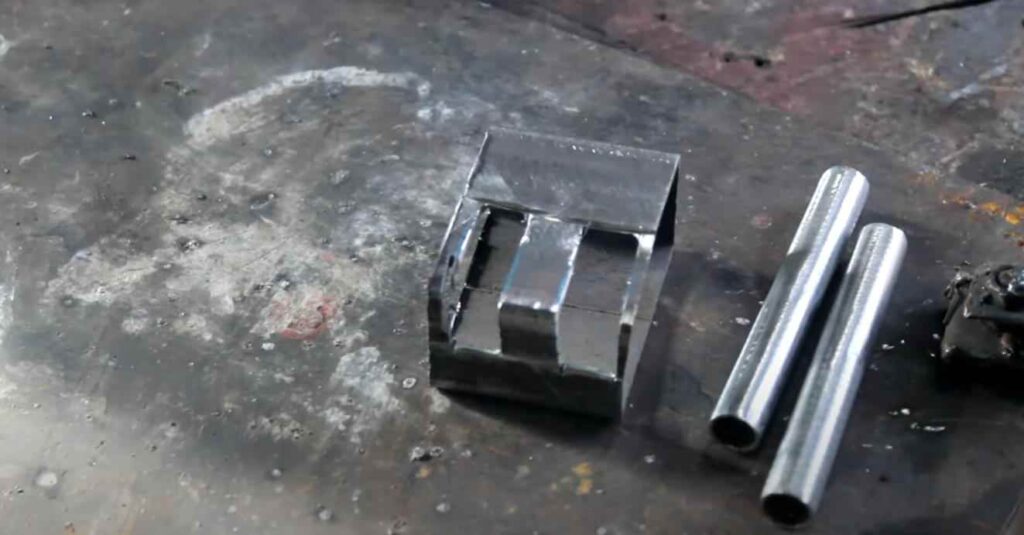

Также необходимо отрезать два куска круглой трубы с внутренним диаметром 9 мм. Привариваем трубки к профильной трубе, установив их под углом.
Болгаркой срезаем выступающие части металлических трубок, и укорачиваем их до необходимой длины.
Затем нужно будет зачистить лепестковым кругом сварные швы. Сверлом по металлу диаметром 9,5 мм рассверливаем отверстия в трубках.

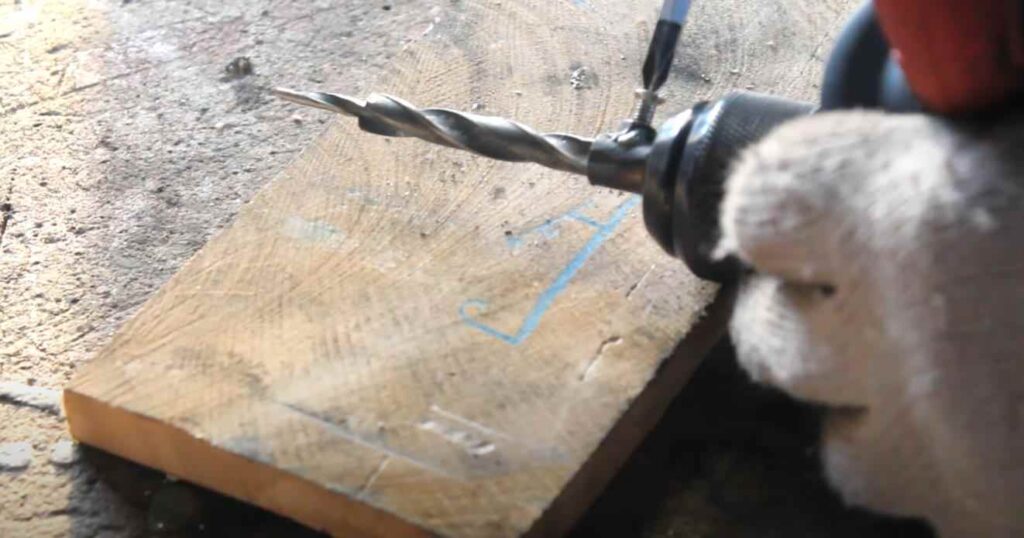

Если нет специального сверла для сверления отверстий под «косой шуруп», можно сделать его самостоятельно из обычного сверла по металлу. Дополнительно устанавливаем на него ограничитель глубины сверления.

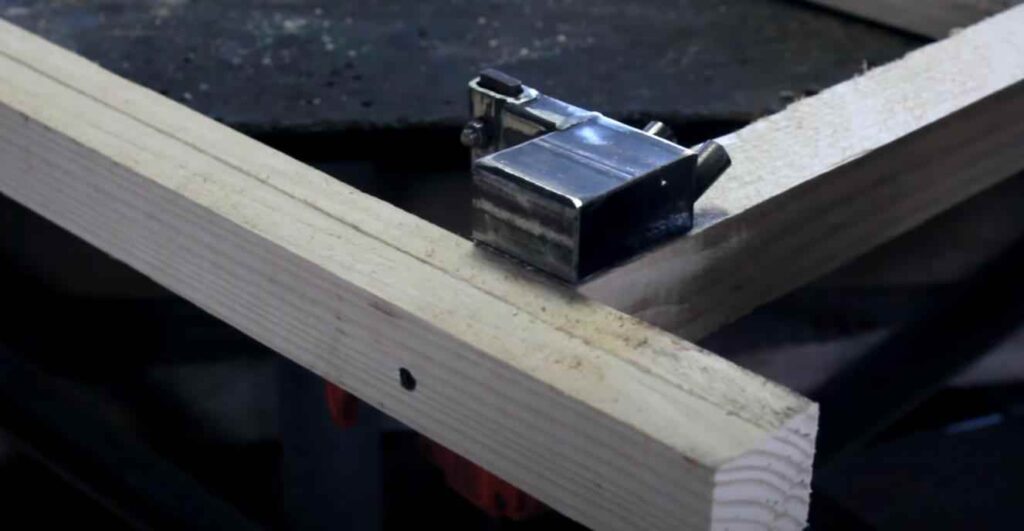

Самодельный кондуктор для сверления косых отверстий готов. Для удобства можно соединить кондуктор с быстрозажимной струбциной.
Видео
Пошаговый процесс изготовления кондуктора показан в авторском видеоролике ниже — советуем посмотреть. Спасибо за внимание.
