Для данной самоделки потребуется два стальных шкива разного диаметра (большой и маленький), кусок швеллера, две полосы металла, а также отрезки кругляка подходящего диаметра. Из основных инструментов для изготовления трубогиба понадобятся сверлильный станок, болгарка с отрезным диском и сварочный аппарат.
Пошаговый процесс изготовления

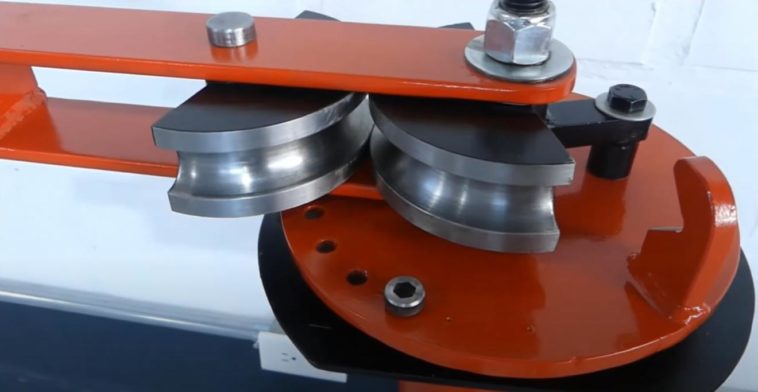

В качестве основания для самодельного трубогиба будем использовать кусок швеллера, в котором необходимо просверлить отверстие под стальной «палец», выточенный на токарном станке из кругляка. Вставляем «палец» в отверстие и обвариваем по кругу. На него надеваем большой шкив.
Далее отрезаем по размеру две стальных полосы и сверлим в них по два отверстия на сверлильном станке. Одна полоса крепится под большим шкивом, вторая — сверху. Во второе отверстие вставляем еще один стальной «палец», на который надевается маленький шкив. Также надо будет приварить ручку из кругляка.
На последнем этапе работ к швеллеру на некотором расстоянии от большого шкива привариваем под прямым углом кусок уголка или пластины толщиной 3–4 мм, который будет выступать в качестве упора. Основание трубогиба приваривается к пластине, которая крепится к поверхности стола или верстака.
Подводим итоги
Сама конструкция получилась достаточно простой и бюджетной, но для домашнего использования вполне сгодится. При помощи этого приспособления можно гнуть не только трубы, но также арматуру или стальные прутки круглого сечения. Подробный процесс изготовления трубогиба смотрите в видеоролике на сайте.
