При помощи ручного фрезера при необходимости можно вырезать круги разного диаметра из листов фанеры или мебельных щитов. Это намного удобнее, чем при помощи электролобзика. Но для этого потребуется изготовить самодельный циркуль-линейку. Делимся лучшими идеями.
Самодельный циркуль для ручного фрезера из куска фанеры
Сделать самоделку можно из куска фанеры. Также потребуется кусок металлической полосы, шпилька и барашковая гайка.
Рекомендуем также прочитать статью: как самому изготовить практичный кондуктор для шкантов.

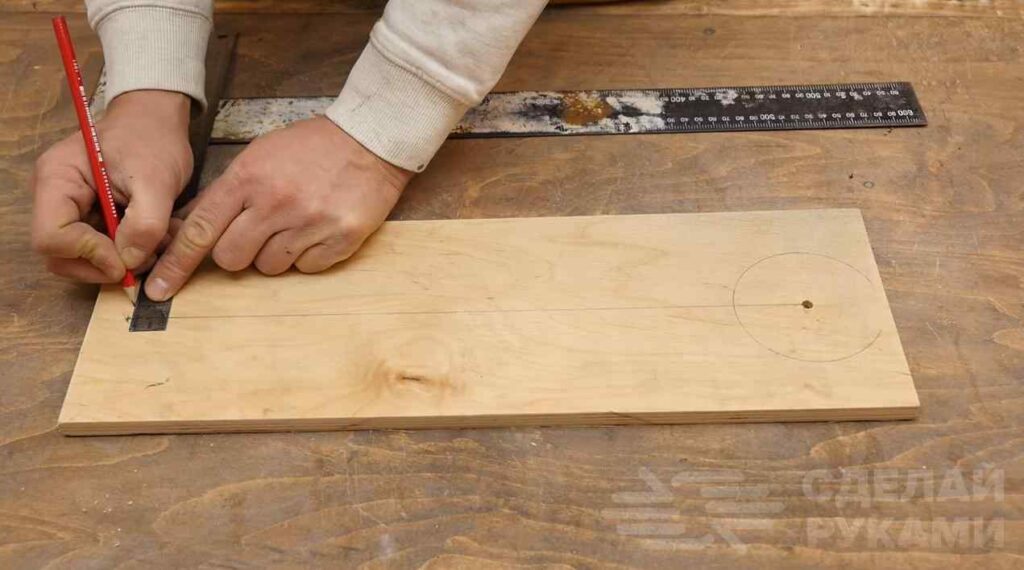

Первым делом отрезаем подходящий по размеру кусок фанеры и делаем на нем разметку. При помощи фрезера выбираем сквозной продольный паз.
Основные этапы работ

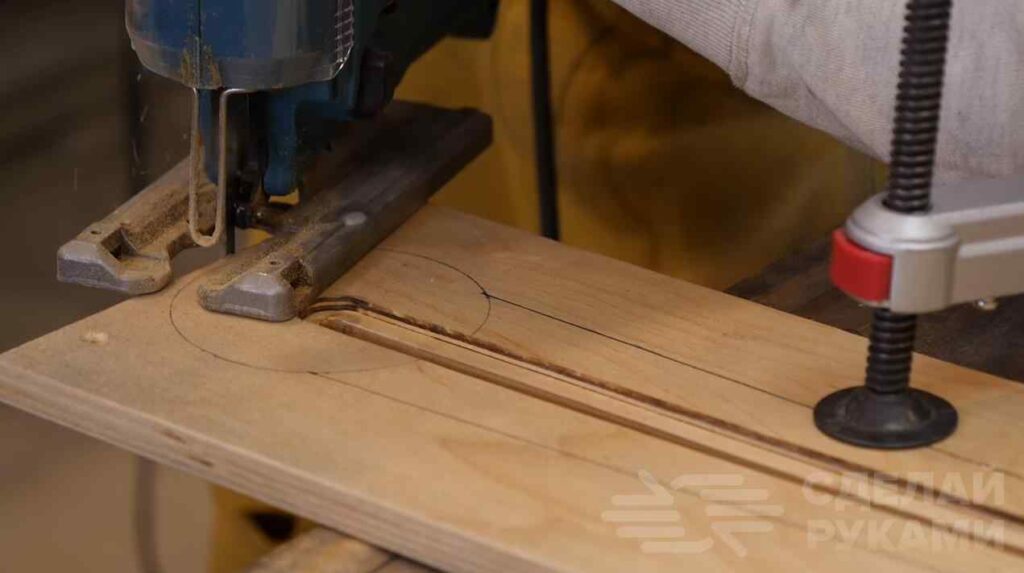

На следующем этапе при помощи электролобзика мастер придает заготовке необходимую форму. На одном конце вырезаем круглую площадку для крепления фрезера, другой конец срезаем на конус.
Полученную деталь обрабатываем наждачной бумагой. Вырезаем небольшой кусок из металлической полосы (по ширине паза). Получился своего рода бегунок.

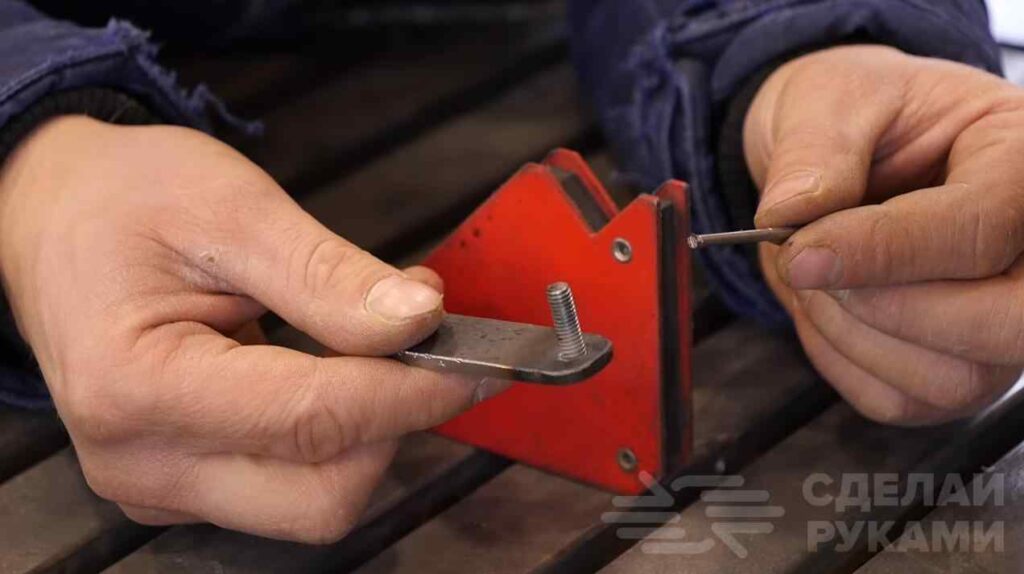

В полосе сверлим два отверстия. В одно отверстие ввариваем кусок шпильки с резьбой, в другое — кусок стальной проволоки.

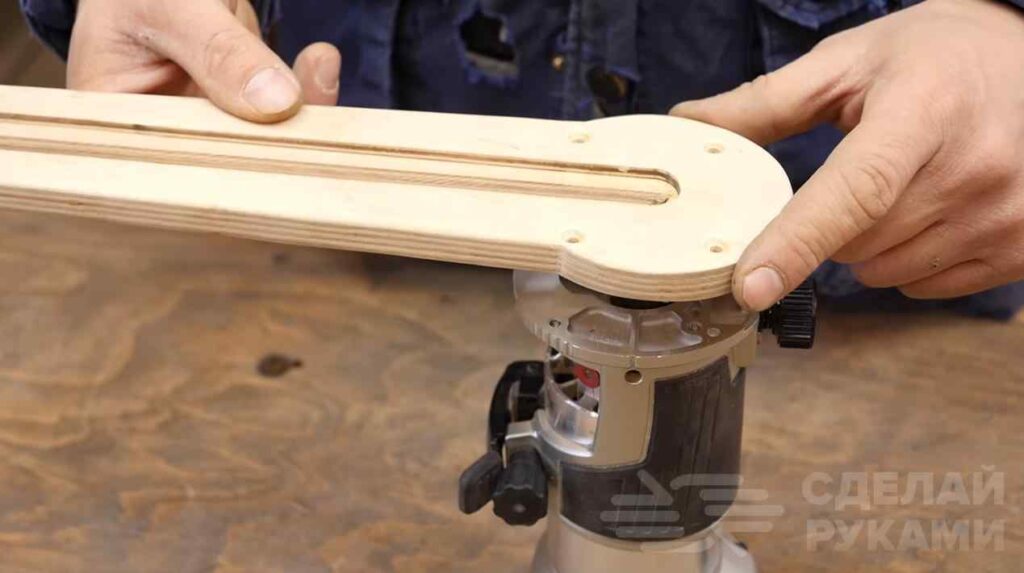

Далее в площадке для фрезера сверлим крепежные отверстия и устанавливаем сам фрезер. Бегунок фиксируем барашковой гайкой.
Видео
Подробнее о том, как сделать циркуль для ручного фрезера из куска фанеры, вы можете посмотреть на видео ниже. Данный обзор создан на основе видеоролика с YouTube канала Creates DIY.
Удобный циркуль для ручного фрезера своими руками
Ручной фрезер можно использовать для вырезания окружностей разного диаметра. Но для этого потребуется дополнительное приспособление — циркуль. Изготовить его можно своими руками.
Первым делом вырезаем из фанеры заготовку подходящего размера. Размечаем, отрезаем все лишнее, сверлим отверстие под фрезу и прорезаем продольный паз.

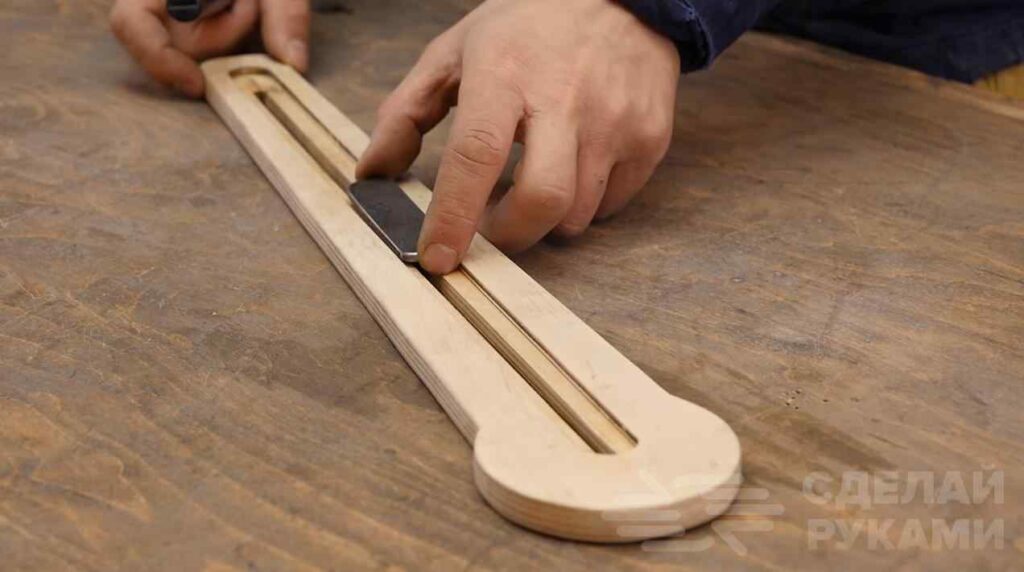

После этого вырезанную заготовку из фанеры автор обрабатывает на шлифовальном станке, закругляя края. Основа для самодельного циркуля готова.
Советуем вас также прочитать, как изготовить настенный откидной столик своими руками. Довольно интересное решение для дома.

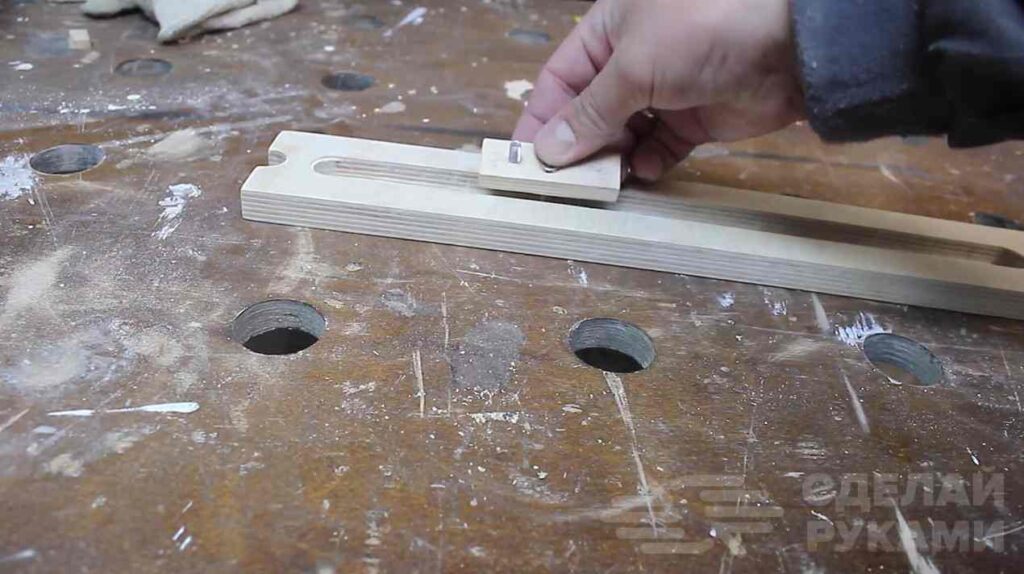

Далее из куска фанеры необходимо будет сделать ползун по ширине паза.
Сверлим в нем отверстие и вклеиваем болт. Сверлим второе отверстие, вставляем в него кусок сверла.
Процесс изготовления циркуля
На широком конце циркуля автор делает выборку под основание ручного фрезера. Если нужно, дорабатываем стамеской.
Примеряем основание фрезера — если все нормально, то тогда переходим к следующему этапу.
К верхней части циркуля автор приклеивает кусок тонкой фанеры, предварительно прорезав в ней паз и закруглив края. К ползуну крепим деревянную ручку, а к циркулю — измерительную шкалу.
Видео
Подробно о том, как сделать удобный циркуль для ручного фрезера своими руками, можно посмотреть на видео ниже. Идеей поделился автор YouTube канала Dekay’s Crafts.
Самодельный циркуль для фрезера. Делаем своими руками
Расширить функционал ручного фрезера в условиях домашней мастерской можно при помощи простых приспособлений, которые совсем несложно изготовить самостоятельно из того, что есть под рукой.
Например, одним из полезных самодельных приспособлений является циркуль для фрезера. Используя эту оснастку, можно быстро вырезать ровные круги нужного диаметра из фанеры или дерева.
Рекомендуем также прочитать статью: самодельная стойка для фрезера из профтрубы и мотора стеклоподъемника.
Для изготовления циркуля можно использовать фанеру или дереву (причем желательно, чтобы заготовка была из твердых пород древесины).

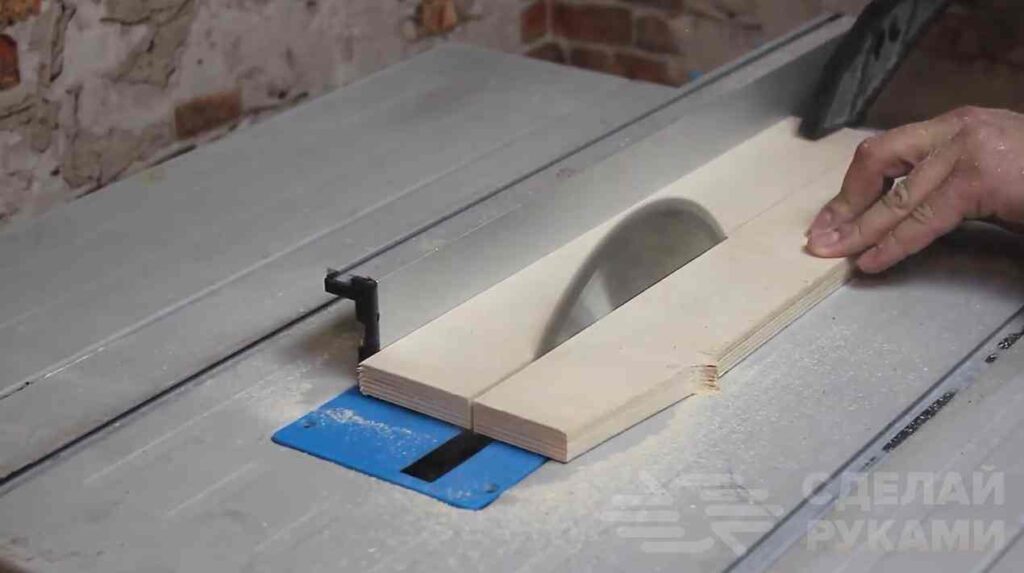

Первым делом необходимо будет отпилить планку нужной длины и ширины. Размеры в данном случае произвольные. Каждый может сделать это приспособление под себя.
Основные этапы работ
На следующем этапе автор делает в вырезанной заготовке два паза: один — широкий, второй — узкий и сквозной.
После этого из отрезка фанеры нужно изготовить ползун, который будет перемещаться внутри паза. Фиксируем его с помощью винта с гайкой.

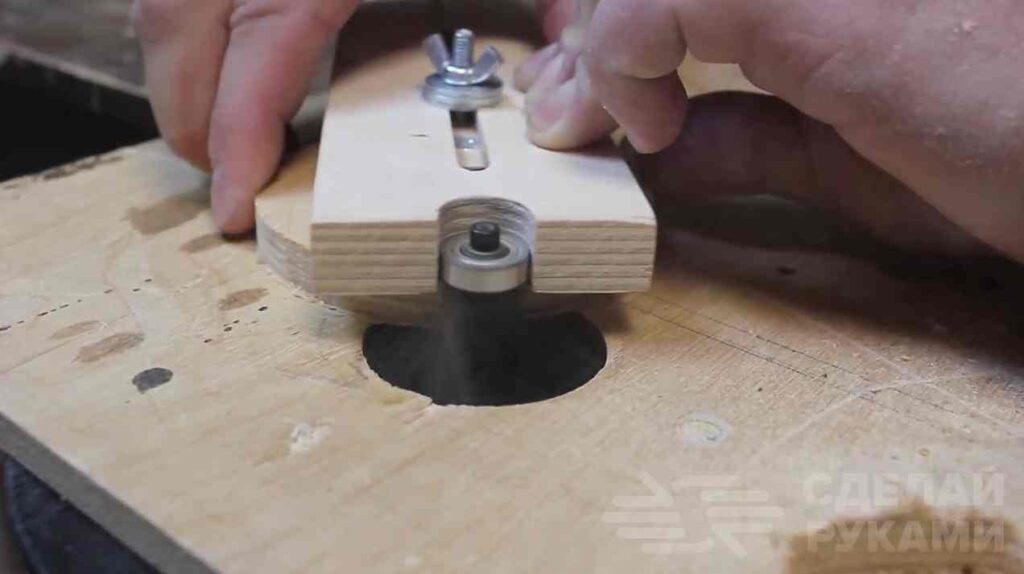

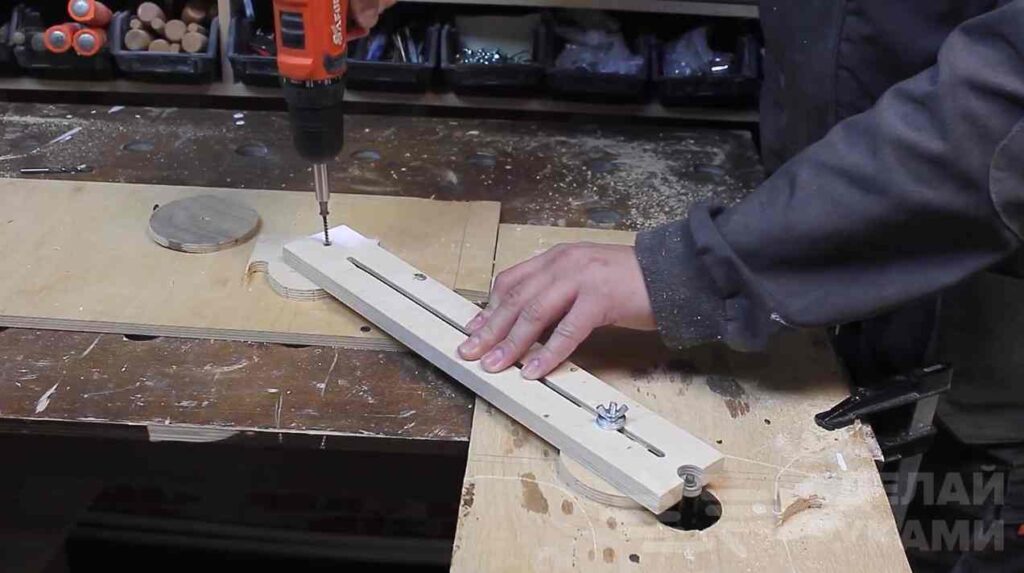

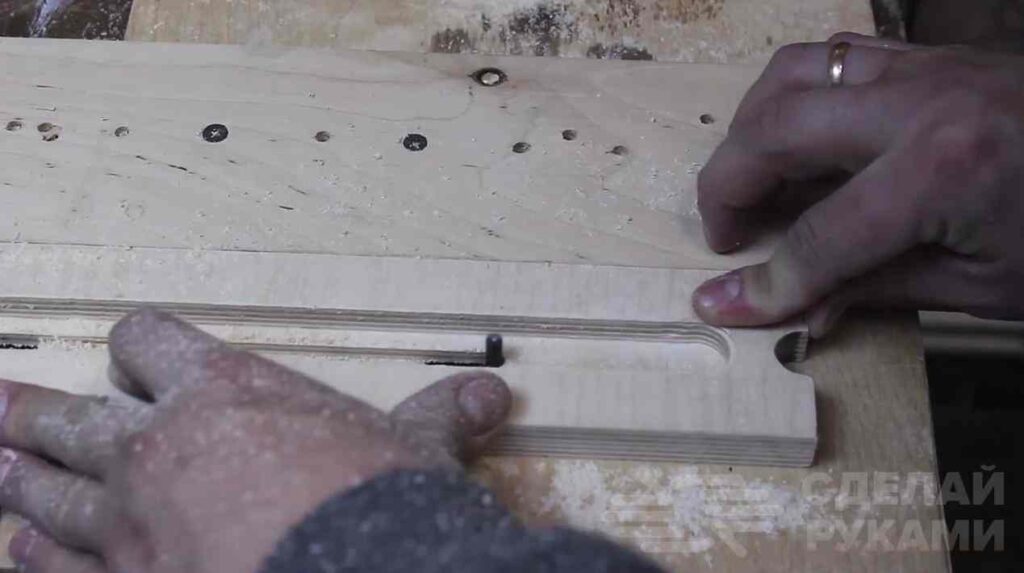

Далее на торце циркуля необходимо сделать полукруглый паз под подшипник фрезы. Одной стороной оснастка упирается в подшипник, другую — автор временно фиксирует с помощью самореза.
Видео
Подробный процесс изготовления самодельного циркуля для фрезера своими руками можно посмотреть в видеоролике на сайте. Свое мнение об этой самоделке пишите в комментариях.
Самодельное приспособление для ручного фрезера, которое поможет точно вырезать окружность
Если необходимо максимально точно вырезать окружность определенного диаметра в заготовке из дерева, ДСП или фанеры, удобно использовать для этого ручной фрезер.
Но для того чтобы все получилось идеально, потребуется еще и шаблон.
В сегодняшней статье мы расскажем, как изготовить самодельное приспособление для ручного фрезера, которое поможет точно вырезать окружность.
Идею изготовления данной самоделки мы подсмотрели у автора YouTube канала Gökmen ALTUNTAŞ. Берите себе на заметку — вдруг пригодится!
