9 рабочих хитростей, как идеально заточить сверло

При желании в интернете можно найти огромное количество чертежей для изготовления самодельных устройств, при помощи которых можно затачивать сверла.

Однако чаще всего все эти «зарисовки» технически очень сложные — простому обывателю в них не разобраться.

Можно, конечно, попробовать заточить сверла вручную на заточном станке, держа инструмент под углом 60 градусов. Однако и в этом случае очень трудно добиться идеальной заточки, чтобы не было смещения центра.

Впрочем, есть альтернативный вариант — использовать самодельное приспособление для заточки сверл. Сделать такое устройство под силу каждому мастеру.

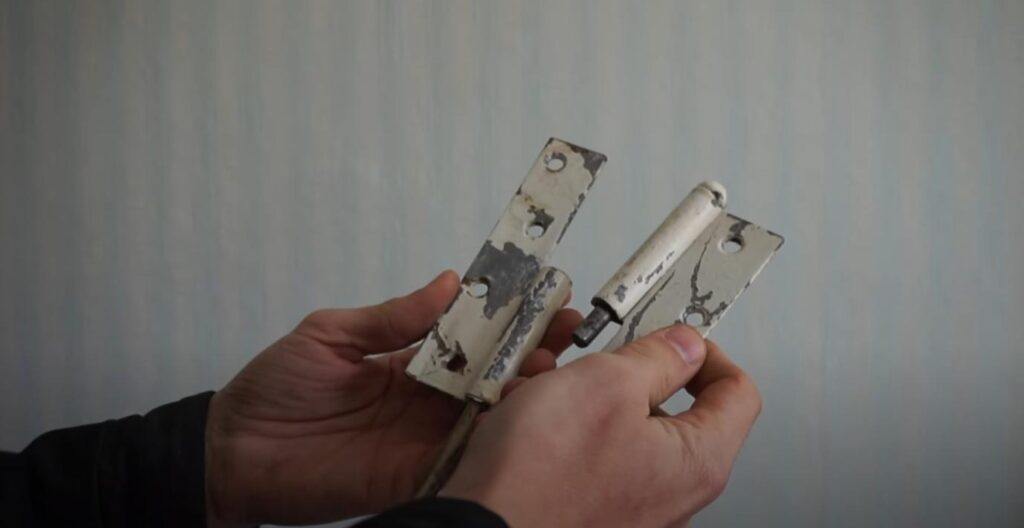

Заточное приспособление из дверной петли

Никогда ничего не выбрасывайте на свалку. Потому что даже старая дверная петля может пригодиться вам в домашней мастерской.

Например, из нее можно изготовить очень простое, но полезное приспособление, которое поможет вам заточить сверло на электроточиле.

Механизм работы самодельного заточного приспособления основан на поворотном движении дверной петли.

Обратите внимание: в данном случае на понадобится дверная петля с толщиной металла минимум 3 мм.

Нижняя часть петли будет фиксироваться на подручнике, а верхняя будет перемещать сверло. Для того, чтобы надежно зафиксировать нижнюю часть петли на подручнике, потребуется приварить металлический уголок 25х25 мм, после чего просверлить в нем отверстие и нарезать резьбу под болт М6.

На следующем этапе работ нужно выставить правильный угол заточки сверла, использую для этого отрезок стального уголка, который необходимо приварить к петле, и обычную школьную линейку с транспортиром.

Для проверки правильности выставленного угла используйте сверло с заводской заточкой — оно должно соприкасаться всей плоскостью кромки пера.

Далее потребуется приварить к конструкции шпильку М8 с заранее подготовленной прижимной гайкой из металла толщиной 4 мм. Самодельное устройство готово!

Используя данное самодельное приспособление, вы без труда сможете затачивать сверла по дереву и металлу разной длины и размеров.

Очень полезная и удобная в применении вещь. Пошаговый процесс изготовления заточного устройства показан на видео ниже.

Заточка сверла с помощью угловой шлифмашинки

При заточке сверл вручную на наждаке нет гарантии, что заточка получится качественной.

Поэтому лучше всего использовать самодельные приспособления и подручные средства, которые найдутся практически в каждой мастерской — например, угловую шлифовальную машину.

Основные этапы работ

В первую очередь необходимо сделать основание для монтажа болгарки, которое также будет выступать в качестве рабочего стола. Для этого можно использовать подходящий по размерам лист фанеры толщиной 20 мм.

После этого крепим УШМ к основанию при помощи специальных вертикальных кронштейнов с винтами, благодаря которым болгарка может устанавливаться под нужным углом относительно основания.

Используя транспортир с длинной линейкой, выставляем требуемый угол наклона корпуса инструмента (в данном случае 125 градусов).

В прямоугольной дощечке из фанеры при помощи ручного фрезера выбираем две «канавки» под сверла под углом 118 и 130 градусов.

С обратной стороны дощечки нужно выбрать продольный паз под направляющую рейку, которая крепится к основанию. Таким образом, шаблон из фанеры для заточки сверл получился подвижным.

Само основание крепим к верстаку при помощи струбцин или на саморезы.

Устанавливаем сверло по металлу в «гнездо» и выполняем его заточку. Делается это очень быстро и точно.

Подробный процесс изготовления и сборки приспособления для заточки сверл в домашних условиях смотрите в видеоролике на сайте.

Универсальное приспособление для заточки сверл

При помощи данного самодельного устройства можно быстро и самое главное — максимально точно затачивать сверла по металлу разного диаметра. Вручную добиться такого результата не получится.

В частности, в процессе заточки сверл руками часто бывает перекал металла, а также нарушается симметрия сторон.

Из основных материалов для работы потребуются:

• стальной лист толщиной 4 мм;
• отрезки труб;
• уголок 25х25 мм и 32х32 мм;
• обрезки квадратного прутка;
• болт или шпилька с гайками.

Лист металла в данном случае выступает в качестве основания конструкции, которая используется для заточки сверл.

Последовательность выполнения работ

От уголка со сторонами 32х32 мм отрезаем кусок длиной 12 см и стачиваем при помощи УШМ внутреннюю часть между стенками для более плотного прилегания с уголком меньшего размера.

От трехчетвертной трубы отрезаем кусок необходимой длины, после чего делаем вырез в верхней части под уголок с уклоном примерно на 7–12 градусов. Затем эти две заготовки свариваются вместе.

Разрезаем кусок дюймовой трубы вдоль и отрезаем полоску шириной около 5–7 мм.

По краям втулки надо приварить кусок пластины и две гайки, в которые потом будет вкручиваться болт М10. Таким образом, получился зажимной хомут.

Процесс сборки приспособления

От стальной пластины отрезаем кусок с размерами 75х65 мм (можно сделать основание чуть больше), на который крепим ранее сваренную конструкцию из уголка и отрезков труб.

Далее из уголка 25х25 мм надо сделать направляющую, к которой будет прижиматься сверло.

Потом останется только изготовить ограничитель длины, чтобы можно было более выполнять более качественную заточку сверл.

Подробный процесс сборки этого приспособления можно посмотреть в видеоролике.

Деревянная подставка для заточки сверл

При работе со сверлами по металлу, используя электродрель или сверлильный станок, существует определенная закономерность: чем больше сверлите отверстий, тем чаще приходится затачивать сверла.

Многие предпочитают точить режущую кромку вручную, но это не очень удобно, да и выдержать правильный угол заточки – проблематично, и далеко не всегда получается.

Поэтому для удобной заточки сверл по металлу можно сделать простую деревянную подставку.

Для ее изготовления лучше использовать твердые породы древесины. Но, в принципе, если ничего подходящего под рукой нет, подойдет все, что найдется в мастерской.

Процесс изготовления деревянной подставки

Приспособление состоит из двух основных деталей: деревянного бруска с «канавками» для сверл и квадратной дощечки (можно использовать фанеру), к которой будет крепиться брусок.

А вообще эта площадка будет служить для фиксации приспособления к столу с помощью струбцины.

Первым делом необходимо начертить на бруске линию под нужным углом (в данном случае – это угол 116 градусов). По этой линии нужно будет сделать пропил ножовкой по металлу.

После этого получившийся пропил необходимо дополнительно прорезать напильником.

Мастер использует самый обычный напильник по металлу квадратной формы. Причем, чем крупнее будет насечка, тем лучше.

На последнем этапе останется только доработать «канавку» наждачкой, а потом прикрутить сам брусок к основанию.

Подробнее о том, как сделать деревянную подставку для удобной заточки сверл по металлу, смотрите на видео ниже.

Как заточить сверло с помощью болгарки

Сейчас мы рассмотрим один из рабочих способов, как быстро заточить сверло по металлу с помощью болгарки.

Проще всего зафиксировать болгарку с лепестковым диском и заточить сверло, удерживая его в руках.

Однако это не совсем правильно. Чтобы выдержать необходимый угол заточки, нужно будет изготовить небольшое приспособление.

Основные этапы работ

Первым делом необходимо будет сделать опорную площадку, по которой будет перемещаться вперед-назад блок с фиксатором для сверла.

Выпиливаем из отрезка фанеры две заготовки нужного размера, склеиваем их вместе и дополнительно фиксируем на два самореза.

На следующем этапе надо будет изготовить основание со стойкой. Отпиливаем две заготовки от доски, и скрепляем их вместе.

К стойке с помощью болта крепится опорная площадка.

Выставляем ее под нужным углом, после чего сверлим отверстия в самой площадке и стойке, чтобы можно было вставить гвоздь (или кусок стальной проволоки).

В данном случае автор предусмотрел возможность выставлять опорную площадку в двух положениях: под углом 11 и 30 градусов.

Из куска деревянного бруска изготавливаем блок с фиксатором.

Болгарку закрепляем на стойке. Затем устанавливаем рядом самодельное приспособление, и можно приступать к заточке сверла.

Процесс изготовления и использования самоделки можно посмотреть на видео ниже. Идея принадлежит автору YouTube канала Mazay DIY.

Самодельная насадка для заточки свёрл

Идея точить или править свёрла с помощью гравера уже появлялась на нашем сайте.

Чтобы не создавать насадку из стали и усовершенствовать приспособление, можно воспользоваться 3D принтером.

В отличие от железной, в пластиковой насадке реализованы несколько направляющих для заточки свёрл разного диаметра.

Деталь оказалась сложной даже для 3D принтера, поэтому её пришлось самостоятельно доработать.

Расчёт приспособления выполняется на бесплатных программах, на освоение которых понадобится некоторое время, но видя результат можно с уверенностью заявить: оно того стоило. Подробности на видео ниже.

Шаблон для проверки заточки сверл

Режущая кромка сверл, которые используются для сверления отверстий по металлу, чаще всего подвержена износу в процессе эксплуатации.

Однако каждый раз покупать новый наконечник – нецелесообразно.

Намного проще и дешевле «освежить» заточку сверла на наждачном станке или при помощи болгарки.

Одни мастера используют для этого специальные приспособления, сделанные своими руками, другие — восстанавливают режущую кромку сверла на глаз.

Однако в обоих случаях необходимо проверить правильность углов заточки.

Для этого потребуется шаблон. «Комплектующие» для его изготовления найдутся в любой мастерской или гараже.

Материалы и основные этапы работ

Чтобы изготовить самодельный шаблон для проверки правильности углов заточки понадобятся две гайки одинакового размера.

Их нужно прихватить сваркой с двух сторон, чтобы получилась «восьмерка». При помощи шлифовального диска для болгарки тщательно зачищаем места сварочных швов.

Теперь у вас есть под рукой простой шаблон, при помощи которого можно проверять углы заточки сверл по металлу.

Данное приспособление пригодится тем мастерам, которые привыкли затачивать сверла от руки. Но и тем, кто использует различные приспособления, оно тоже не помешает.

Используя шаблон, вы можете в любой момент проверить правильность заточки — особенно это важно, когда необходимо просверлить точные отверстия в разных металлических заготовках. Как пользоваться этим шаблоном, смотрите в видеоролике ниже.

Один из самых простых способов заточки сверла

Заточка сверла требует опыта и прямых рук. Но в некоторых ситуациях можно профессионально заточить сверла, даже не имея опыта. Правда, без прямых рук, увы, не обойтись.

Чтобы качественно заточить сверло, нам потребуется изготовить простое самодельное приспособление из подручных материалов.

Для этого нам потребуются:

• кусок доски;
• 2 пластиковых бутылки.

Своим личным опытом изготовления приспособления (кондуктора) для легкой заточки сверла поделился с нами автор YouTube канала «ФЕКРА».

Если у вас возникают сложности с заточкой сверла, то обязательно возьмите эту идею себе на вооружение — пригодится!

Изготовления кондуктора

Первым делом из куска доски нам потребуется отпилить заготовку треугольной формы. Одна из сторон заготовки должна иметь угол, равный углу заточки сверла.

На следующем этапе нам потребуются две пластиковых бутылки. Отрезаем от них горлышки с крышками.

Обратите внимание: нижнюю часть горлышек надо отрезать так, чтобы они были заподлицо с крышками. После этого склеиваем горлышки вместе с помощью термоклея.

Далее нам понадобится газовая горелка. Нагреваем рабочую часть сверла и этой нагретой частью нужно проплавить отверстие в крышке. Затем аккуратно прокручиваем крышку по спиральным канавкам сверла.

Во второй крышке нужно сделать обычное отверстие круглой формы.

Устанавливаем сверло, которое необходимо будет заточить. Проверяем, все ли нормально: при вращении сверла оно должно проворачиваться в соответствии со своими спиральными канавками. Наглядно можно увидеть это на видео.

В завершении останется только приклеить крышки к деревянной треугольной заготовке, которую нужно закрепить на деревянном бруске.

Заточку сверла выполняем на заточном станке путем поворота сверла вправо-влево.

С такой приспособой заточка выполняется очень быстро и качественно. Попробуйте.

Видео по теме

Подробно о том, как сделать данное приспособление и как с его помощью заточить сверло, можно увидеть в авторском видеоролике ниже. Спасибо за внимание.

Самодельное приспособление для заточки сверла по металлу маленького диаметра (до 3 мм)

В данном обзоре расскажем, как изготовить своими руками самодельное приспособление для заточки сверла по металлу маленького диаметра (от 0,5 до 3 мм).

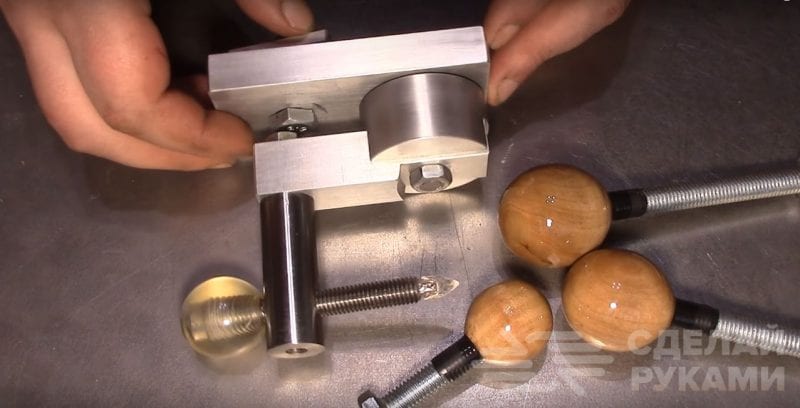

Конструкция самоделки довольно простая. Основная часть приспособления — металлический корпус, в котором фиксируется сверло.

По краям корпуса находятся два ролика. В процессе заточки между роликами и самим сверлом образуется угол в 120 градусов.

Заточка режущих кромок сверла производится на ровной опорной поверхности, на которой закреплена наждачная бумага.

Возможно, вам также интересно будет прочитать статью: как изготовить поворотную направляющую для ручной ножовки.

Процесс изготовления самоделки

Сначала необходимо сделать корпус самодельного приспособления. Состоит из двух частей: нижней и верхней. Материал для изготовления корпуса — листовой металл толщиной 3-4 мм.

Обе части металлического корпуса должны иметь угол 120 градусов с одной из сторон. По центру делается проточка для позиционирования сверла, которая является биссектрисой этого угла.

В нижней части корпуса имеются 5 отверстий с резьбой М3 и два отверстия с резьбой М6. В верхней части просверлено такое же количество отверстий, но без резьбы и с зенковкой. Также дополнительно прорезан паз.

Из листового металла толщиной 3 мм необходимо вырезать две дистанционные прокладки.

Далее можно приступать к сборке. Между нижней и верхней частями корпуса устанавливаются дистанционные прокладки. Части корпуса скрепляются на винты. По краям корпуса крепятся ролики из стальных шайб.

Фиксация сверла в корпусе осуществляется с помощью шпонки из четырехмиллиметрового куска металла, которая вставляется в паз, прорезанный в верхней части корпуса.

Шпонка дополнительно фиксируется прижимным винтом, который прижимает ее плоскостью своей пластиковой головки.

Пошаговый процесс изготовления приспособления для заточки сверла, а также принцип его работы можно увидеть в авторском видеоролике. Обзор подготовлен на основе видео с YouTube канала «Всё Могём».
