Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Обычно, когда на дачном участке собирается большое количество веток, их просто сжигают на костре. Ну не солить же их.

Впрочем, есть и другие варианты утилизации. Например, можно «перемолоть» ветки на щепу и получить полезное сырье для овощных грядок.

В сегодняшней статье мы расскажем, как самостоятельно изготовить и собрать измельчитель веток. Такая вещь пригодится любому дачнику!

Содержание

Измельчитель веток из вала с ножами от фуговального станка

Первым делом нужно будет изготовить раму, на которой будут располагаться основные элементы конструкции. Отрезаем заготовки из профильной трубы или металлического уголка. Свариваем их.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Далее нам потребуется вал с барабаном и режущими ножами (можно снять со старого фуговального станка).

Устанавливаем вал на раму, предварительно разметив и просверлив крепежные отверстия, и потом прикручиваем на болты.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

На следующем этапе отрезаем кусок швеллера и два уголка. Привариваем уголки по краям швеллера, как показано на фото ниже.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

В раме высверливаем отверстия, а в уголках прорезаем пазы. Крепим получившуюся площадку к раме. Она служит для подачи веток.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Под валом внутри рамы устанавливаем электродвигатель. С помощью ремня соединяем шкив двигателя с рабочим валом.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Вырезаем лоток из листового металла и привариваем его внутри рамы с небольшим выпуском. Он служит для отвода щепы и одновременно — защитным кожухом для электродвигателя.

Над валом с ножами тоже нужно сделать кожух.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

В завершении останется только изготовить из листового металла приемный бункер для веток. Привариваем его к основной конструкции.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Видео по теме

Подробно о том, как сделать измельчитель веток, можно посмотреть в авторском видеоролике ниже. Идея принадлежит автору YouTube канала Mr Novruz.

Измельчитель веток своими руками различные конструкции

Иногда для изготовления собственной самоделки нужно пересмотреть множество готовых вариантов. Оптимальная конструкция измельчителя может быть у каждого своя. Размеры могут зависеть от запасов материала в мастерской, так же от мощности электродвигателя или иного привода. Что касается удобства использования, то и здесь можно проявить изобретательность и внести свою изюминку в конструкцию.

Как сделать дробилку веток своими руками

Что делать с ветками, которые неизбежно собираются в кучки после каждого дачного сезона?

Раньше с этим проблем не было: развели костер побольше и от веток только одна зола оставалась, которая служила удобрением. Двойная польза получалась.

С недавних пор костры на участках разводить нельзя, поэтому единственно правильное решение — «перемолоть» ветки на мульчу.

Для этого вам пригодится измельчитель. Также можно назвать данный аппарат дробилкой. Они бывают разными — в нашем случае для дерева.

В сегодняшней статье мы расскажем, как самостоятельно изготовить измельчитель для веток. За основу самоделки возьмем идею, которой поделился автор YouTube канала Diamleon Diy Builds.

Необходимые материалы:

  • листовой металл толщиной не менее 10 мм;
  • строительный уголок;
  • шестигранник;
  • корпусные подшипники.

При желании конструкцию можно сделать мобильной. Для этого в список материалов необходимо будет добавить колесики.

Основные этапы работ

Из листового металла вырезаем две квадратных пластины. Высверливаем в них отверстия: в центре и по краям — для крепления корпусных подшипников.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Далее из того же листового металла нужно вырезать основание. Привариваем к нему две боковых стенки, установив их параллельно друг другу.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Обратите внимание: сделать это нужно максимально точно, иначе потом придется все переделывать.

Сверху привариваем крышку.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Из шестигранника вытачиваем вал. Сверлим в нем отверстия для крепления ножей.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Прикручиваем к боковым стенкам корпусные подшипники и устанавливаем вал.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

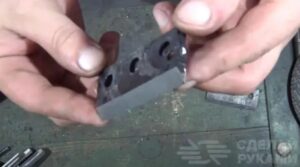

На следующем этапе приступаем к изготовлению ножей. Их мастер также решил сделать из толстого листового металла.

Вырезаем три одинаковых пластины. С одной стороны вырезаем пазы, с другой — выполняем заточку режущей кромки под углом 45 градусов. Крепим ножи к валу.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Из строительного уголка свариваем станину. К нижней части крепим колесики (все-таки мобильная конструкция всегда практичнее).

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

На вал с ножами надеваем шкив. В нижней части станины привариваем опорную площадку для электродвигателя. Устанавливаем мотор, и соединяем ремнем приводной и ведомый шкивы. Самодельный измельчитель веток готов.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Чертёж измельчителя веток

Для понимания устройства предлагаем чертёж основного элемента данной дробилки. Ваш измельчитель может быть абсолютно других размеров.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Видео по теме

Процесс изготовления данного агрегата, а также его испытания можно посмотреть в авторском видеоролике ниже.

Как сделать измельчитель веток: 12 вариантов самодельной дробилкиMaking Wood Chipper

Измельчитель веток из бензинового двигателя

В данном обзоре автор поделится своим опытом изготовления самодельного измельчителя веток.

Для этого потребуются различные обрезки металлолома и бензиновый двигатель. Также надо будет сделать (или приобрести на металлоприемке) бак для топлива.

Первым делом нужно изготовить диск с тремя режущими ножами (они и будут измельчать ветки).

Для чего вообще измельчать?

Во-первых, ветки, которые остаются после обрезки деревьев, занимают место на участке. В печку их не засунешь, а сжигать — можно и штраф получить.

Во-вторых, измельченное сырье можно использовать в качестве мульчи.

Советуем вам также прочитать: как сделать строительную тележку для дачи или частного дома.

Изготовление режущих ножей

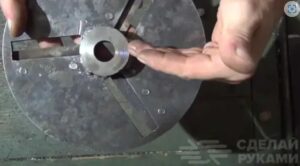

Из листа металла автор вырезает диск нужного диаметра. В нем надо вырезать болгаркой прорези под ножи, а также просверлить отверстия для крепления ножей.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Далее автор вырезает сами ножи. Их надо будет закалить и заточить. После этого сверлим в них отверстия, и крепим к диску.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

С обратной стороны диска мастер приваривает выточенную на токарном станке шайбу.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Основные этапы работ

На следующем этапе автор вырезает из листового металла две стенки корпуса — переднюю и заднюю. В передней стенке надо вырезать квадратное отверстие для загрузки веток.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

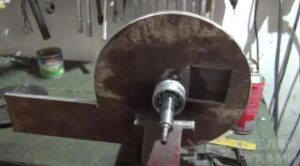

По центру заготовок сверлим отверстия под вал. Привариваем посадочные места под подшипники.

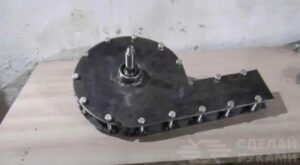

Вырезаем полосу металла, привариваем ее к одной из стенок, после чего сверлим отверстия, и стягиваем корпус станка болтами М8.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Потом нужно будет изготовить станину с ручкой из круглой трубы.

Крепим к станине ось с колесами, чтобы эту бандуру было удобно перемещать с одного места на другое.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Изготавливаем и крепим к станине загрузочный бункер (автор использует для этого куски листового металла).

На последнем этапе останется только покрасить металлоконструкцию, после чего можно приступать к финальной сборке станка.

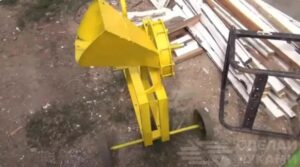

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

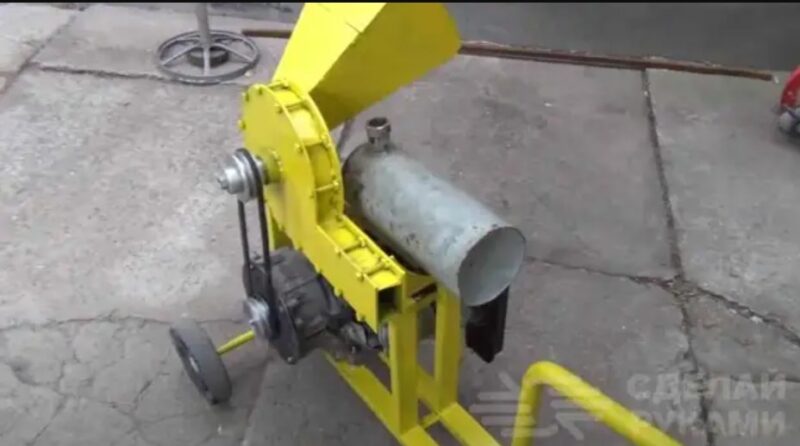

Собираем измельчитель веток

Устанавливаем диск с режущими ножами внутрь корпуса, крепим бензиновый двигатель и бензобак.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

На вал с режущими ножами надеваем шкив. При помощи ремня соединяем его с ведущим шкивом, установленным на двигателе.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

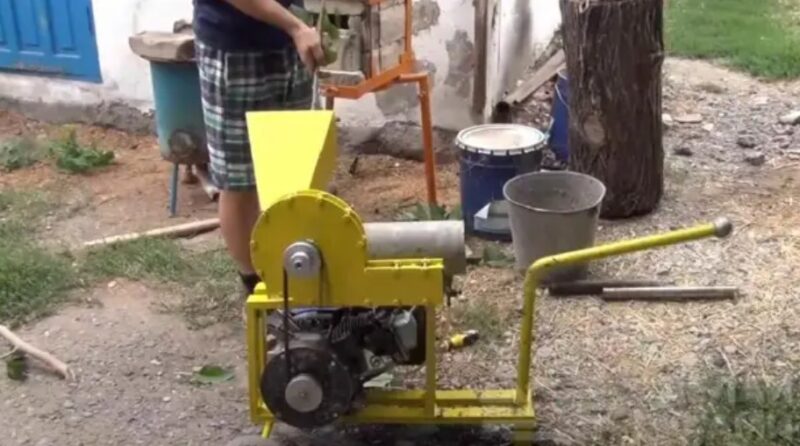

Наша самоделка готова, и можно испытать ее в работе. Не забывайте о технике безопасности — работайте в перчатках и защитных очках.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Читайте также: быстрый способ удаления старого пня на дачном участке. Берите на заметку.

Видео по теме

Подробно о том, как сделать измельчитель веток на базе бензинового двигателя, смотрите на видео ниже. Идеей поделился автор YouTube канала DIY WAI WAI.

Как сделать измельчитель веток: 12 вариантов самодельной дробилкиХРЕНОРЕЗКА измельчитель веток ЗАРАБОТАЛА!!! У меня получилось!!

Самодельный измельчитель веток из бензопилы

В данном обзоре автор покажет, как сделать мощный измельчитель веток для дачи и частного дома. Собирать агрегат будем на основе цепной бензопилы.

Для чего нужен измельчитель?

Как понятно из названия, самоделка нужна для измельчения веток, которые в большом количестве остаются после обрезки деревьев.

Почему просто не сжечь ветки? Теоретически можно. Но есть пара нюансов.

Чтобы сжечь ветки в дровяной печи, их нужно сначала порубить топором или распилить на куски подходящей длины — целыми же их в печь не запихаешь. А на это требуется тратить время.

Можно сжечь на участке, но далеко не всегда есть место, где это можно сделать, к примеру, если там посажены овощи. Да и за разведения костра на участке можно схлопотать приличный штраф.

Как вариант, для безопасного сжигания веток, травы и прочего мусора, можно использовать металлическую бочку с колосником.

Но в измельчении веток есть свои плюсы. Например, полученную в итоге щепу можно использовать в качестве топлива для твердотопливного дровяного котла.

Кроме того, щепу можно использовать для мульчирования овощных грядок или в качестве сырья для копчения мяса и рыбы.

Приступаем к изготовлению самоделки

Первым делом отрезаем кусок листового металла подходящего размера. Сверлим в нем отверстия, после чего прикручиваем к корпусу бензопилы.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Отрезаем кусок кругляка, и привариваем к нему тарелку сцепления от бензопилы.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

После этого надо будет вырезать квадратную пластину из металла. Сверлим в ней отверстия и прикручиваем корпусный подшипник. Надеваем на вал.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Из куска стальной круглой трубы и двух заглушек с отверстием по центру мастер изготавливает барабан. Его тоже надеваем на вал.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Далее подготавливаем цепи для бензопилы. Привариваем их к барабану из трубы.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

На последнем этапе останется только прикрепить к пластине второй корпусный подшипник. Затем надеваем его на вал.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Затем получившийся пильный барабан, который и будет измельчать ветки, автор соединяем со сцеплением бензопилы.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Нижнюю часть корпусных подшипников необходимо будет приварить к пластине (основанию), прикрученной к корпусу бензопилы.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Повышаем безопасность конструкции

Дополнительно автор отрезает два кусочка металла, которые приваривает сверху корпусных подшипников.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

К ним привариваем кусок металлической пластины, которая будет выступать в качестве защитного кожуха.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Затем еще одну пластину толщиной 6-8 мм автор приваривает к основанию всей конструкции. Самоделка готова к использованию.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Подробно о том, как сделать измельчитель веток из бензопилы, можно увидеть в видеоролике ниже. Идеей поделился автор YouTube канала Diamleon Diy Builds.

Как сделать измельчитель веток: 12 вариантов самодельной дробилкиChain Saw HACK — Make A Wood Chipper | DIY

Садовый измельчитель для травы и мелких веток

Садовый измельчитель пригодится в саду или на дачном участке — с помощью этого агрегата можно измельчить скошенную траву и мелкие «мясистые» ветки молодых растений.

Основным материалом для изготовления измельчителя является металлический уголок. Также потребуются заготовки из листового металла.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Первым делом из уголков и листового металла необходимо изготовить корпус, внутри которого будет находиться режущий нож. Корпус состоит из двух частей, соединенных друг с другом с помощью петель.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Советуем также прочитать, как изготовить мощный электронасос, который можно использовать для перекачивания воды из искусственного или природного водоема.
Далее из уголков свариваем станину измельчителя.

Привариваем к ней корпус, и потом зачищаем сварные швы болгаркой. В корпусе вырезаем круглое отверстие.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Основные этапы работ

На следующем этапе к нижней части станины (с одной из ее сторон) привариваем ось с колесами — для удобства перемещения. Также привариваем основание для электродвигателя.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

К верхней части станины крепим два корпусных подшипника. Затем из листового металла делаем лоток для травы и веток.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Устанавливаем двигатель на подготовленное для него основание. На вал надеваем шкив и соединяем его ремнем с шкивом на валу электромотора.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

На основной вал крепим режущий нож. Чтобы задняя дверца корпуса случайно не открылась во время работы измельчителя, крепим к ней защелку.

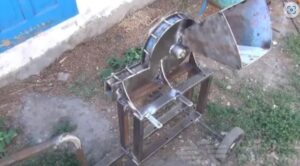

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Видео по теме

Подробнее о том, как своими руками изготовить садовый измельчитель для травы и мелких веток, смотрите в видеоролике ниже. Идеей поделился автор YouTube канала khám phá và sáng tạo.

Как сделать измельчитель веток: 12 вариантов самодельной дробилкиHướng dẫn làm máy xay cỏ, xay chuối đơn giản mà hiệu quả

Измельчитель для веток на основе маленькой болгарки

В данном обзоре мастер поделится с нами простой и бюджетной идеей, как сделать измельчитель для веток на основе УШМ (болгарки).

Первым делом из листового металла необходимо будет вырезать диск подходящего диаметра. Делаем разметку и сверлим в нем отверстия.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Еще одно отверстие вырезаем уже с помощью болгарки. Внутреннюю часть обрабатываем напильником, чтобы не было заусенцев.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Советуем также прочитать обзорную статью на тему: как сделать универсальную тележку для заточки стамесок в условиях домашней мастерской.

Далее отрезаем кусок круглой трубы и привариваем его к металлическому диску. Сварные швы зачищаем болгаркой.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Основные этапы работ

На следующем этапе отрезаем от листового металла кусок полосы, сгибаем его и привариваем к ранее вырезанному диску.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Отрезаем второй диск и вырезаем в нем круглое отверстие. Привариваем его к первому диску.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Во втором диске сверлим отверстия и привариваем к ним гайки (они нужны для того, чтобы можно было прикрепить третий диск).

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Далее вырезаем третий диск, сверлим по центру отверстие и привариваем кусок круглой трубы.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

На последнем этапе останется только изготовить режущий нож. После этого можно приступать к сборке. Третий диск крепим ко второму при помощи болтов.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Видео по теме

Подробнее о том, как сделать измельчитель для веток на основе маленькой болгарки, смотрите на видео ниже. Этой идеей поделился автор YouTube канала ideas corner.

Как сделать измельчитель веток: 12 вариантов самодельной дробилкиAMAZING IDEA! UNIQUE & ANGLE GRINDER HACKS

Измельчитель мелких веток из старого двигателя и УШМ

Для измельчения мелких веток на даче можно использовать измельчитель. Его несложно сделать своими руками из УШМ и старого (нерабочего) двигателя.

Первым делом разбираем старый двигатель. Корпус откладываем пока в сторону, а сейчас нам потребуется ротор.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

С помощью болгарки обрезаем и затачиваем металлические пластины ротора. В результате у нас получились режущие ножи.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Читайте также статью-обзор: как своими руками изготовить каретку с направляющей для болгарки.

В корпусе электродвигателя необходимо будет вырезать два прямоугольных отверстия: для подачи веток и для вылета опилок.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Основные этапы работ

На следующем этапе из отрезков уголка автор делает станину для электродвигателя. Собираем мотор и крепим его к станине.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Из кусков листового металла необходимо сделать крепления для болгарки. Прикручиваем крепления к корпусу редуктора УШМ.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Далее соединяем вал болгарки с валом электродвигателя. К корпусу мотора автор приваривает кусок уголка. Приварить его нужно таким образом, чтобы он не касался своей полкой режущих ножей.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

На последнем этапе останется только покрасить все детали, и можно приступать к сборке нашей самоделки.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Подробно о том, как изготовить измельчитель для веток, вы можете посмотреть в авторском видеоролике. Идея от автора YouTube канала Rough Hands and Unusual Ideas.

Как сделать измельчитель веток: 12 вариантов самодельной дробилкиAMAZING HOME MADE INVENTIONS YOU NEED TO SEE 2020

Станок для измельчения веток из УШМ и пильных дисков

В данном обзоре автор демонстрирует процесс изготовления простого самодельного мини станка для измельчения небольших веток. Такая приспособа пригодится в домашнем хозяйстве.

Получившиеся после измельчения веток опилки можно использовать для мульчирования грядок или в качестве удобрения.

Основой для этого приспособления послужат пильные диски и болгарка. Также потребуются различные куски металла, которые можно найти под ногами прямо в мастерской или в гараже.

Рекомендуем также прочитать обзорную статью на тему: как изготовить своими руками самодельный садовый измельчитель для веток.

Первым делом отрезаем кусок швеллера и срезаем часть полок (уменьшаем их высоту). После этого делаем разметку на заготовке и сверлим четыре отверстия на сверлильном станке или с помощью дрели.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

На получившуюся площадку устанавливаем два корпусных подшипника и фиксируем их с помощью болтов. В данном случае (для удобства обслуживания) мастер решил использовать болты с головкой под шестигранный ключ.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Основные этапы работ

На следующем этапе площадку с подшипниками привариваем к куску листового металла. Вырезаем пластину, сверлим в ней отверстие и тоже привариваем к основанию под углом 90 градусов.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Из стального кругляка вытачиваем вал. Надеваем на него металлическую шайбу и обвариваем. Вставляем вал в подшипники. Шайба служит дополнительным упором. На вал надеваем пильные диски по дереву.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Между дисками вставляем по две шайбы, чтобы был небольшой зазор. Вырезаем еще одну пластину с отверстием под вал, и привариваем ее к основанию.

Далее к верхней части двух боковых пластин автор приваривает третью пластину. Сварные швы зачищаем болгаркой.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

На последнем этапе останется только приварить к основанию опорный столик, по которому будут подаваться ветки, и сделать крепления для УШМ. Устанавливаем болгарку, и самоделка готова.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Видео по теме

Подробно о том, как изготовить мини станок для измельчения веток, можно посмотреть на видео ниже. Этот обзор создан на основе видеоролика с YouTube канала Diamleon Diy Builds.

Как сделать измельчитель веток: 12 вариантов самодельной дробилкиAngle Grinder HACK — Make A Wood Chipper | DIY

Самодельная мини дробилка для измельчения веток

В данном обзоре автор показывает процесс изготовления самодельной мини дробилки для измельчения веток деревьев и кустарников. Полученную щепу можно использовать в качестве мульчи.

В качестве привода автор использует электродвигатель (желательно мощностью не менее 1 кВт). Остальные детали можно сделать из обрезков металла.

Первым делом необходимо вырезать две металлические пластины квадратной формы (они должны быть одинакового размера).

Рекомендуем также прочитать статью-обзор: как изготовить компактный садовый измельчитель для веток. Возможно, кому-то больше понравится именно этот вариант дробилки.

В первой пластине мастер сверлит крепежные отверстия под болты, а также одно центральное отверстие под вал двигателя. Крепим пластину к корпусу двигателя.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Основные этапы работ

Из пильного полотна для пилорамы автор вырезает прямоугольную пластину, из которой делает режущий нож.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

После этого прикручиваем вторую квадратную пластину. Зазор между пластинами автор закрывает при помощи металлической полосы. Внизу нужно будет оставить небольшой зазор для щепы.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

На следующем этапе мастер вырезает квадратное окно во второй пластине, чтобы приварить приемный бункер. Можно сварить его из кусков металла или использовать квадратную профильную трубу.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Из уголков необходимо сварить раму, на которой будет стоять электродвигатель. К ней автор приваривает ножки из круглой трубы.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Потом останется только зачистить сварные швы болгаркой с лепестковым диском и покрасить изготовленные детали. Садовый измельчитель готов. Как видите, нет ничего сложного – при желании подобную конструкцию сможет сделать каждый.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Подробнее о том, как своими руками изготовить самодельную мини дробилку для измельчения веток, можно посмотреть в авторском видеоролике.

Электрический станок для рубки веток с цепным приводом

На дачном участке часто собирается много толстых веток, которые необходимо переработать.

Варианта три: спалить все одной кучей (но за такое можно и штраф получить), перемолоть в щепу или нарубить на дрова. Сегодня нас интересует третий вариант.

Рубить ветки топором — ну такое себе занятие. Пилить — долго. А почему бы не сделать электрический станок для рубки веток?

Отличная приспособа, которая пригодится как на даче, так и в частном доме. Материала много не нужно, а толку будет много.

Основные этапы работ

Для начала необходимо изготовить станину, на которой будут располагаться все основные элементы конструкции. Можно сделать ее из чего угодно. В данном случае станина сварена из металлического уголка.

Далее нам потребуются две полосы металла.

Одну из них надо приварить сбоку станины в верхней ее части, а из второй изготавливаем режущий нож. Затачиваем болгаркой.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

К станине привариваем крепление и устанавливаем режущий нож, как показано на фото ниже. Главное условие — нож должен свободно двигаться вверх-вниз.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

На следующем этапе отрезаем кусок стального кругляка (это будет вал) и привариваем к нему стальной диск (эксцентрик). На вал надеваем корпусные подшипники и крепим их к станине.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

С другой стороны вала надеваем звездочку. Потом устанавливаем электродвигатель и соединяем его с валом с помощью цепи.

В завершении останется только соединить передний край режущего ножа с эксцентриком. Для этого мы будем использовать кусок металлической полосы.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Вот такое приспособление у нас получилось. Отлично справляется с ветками малой и средней толщины, и экономит ваше время.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Видео

Подробнее о том, как своими руками сделать электрический станок для рубки веток, можно посмотреть ниже — в авторском видеоролике. Своим личным опытом поделился автор YouTube канала WEAREX Toys.

Как сделать измельчитель веток: 12 вариантов самодельной дробилкиMaking a Firewood Cutting Machine | Best DIY Firewood Processing Machine

Самодельный измельчитель веток на базе бензинового двигателя

Рассказываем, как сделать своими руками компактный садовый измельчитель веток без использования подшипников, шкивов и клиновых ремней.

Передняя и задняя часть корпуса изготовлены из листового металла толщиной 6 мм. Боковые стенки корпуса и вход для веток имеют толщину 2 мм. Режущий диск сделан из металла толщиной 10 мм и имеет окружность 260 мм.

Обратите внимание: максимальная толщина веток, которые можно измельчить в измельчителе, составляет около 50 мм.

Самодельное приспособление работает хорошо, само втягивает ветки, а дополнительно установленный отвод позволяет собирать щепу и разбрасывать ее на участке. В качестве привода используется бензиновый двигатель мощностью 6,5 л.с.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Своим личным опытом изготовления и сборки самодельного измельчителя веток поделился с нами автор YouTube канала Made in Poland.

Основные этапы работ

Первым делом из листового металла толщиной 6 мм вырезаем заднюю стенку корпуса-улитки. Крепим ее к двигателю.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

На вал двигателя дополнительно устанавливаем насадку-переходник для крепления режущего диска с ножами. Фиксируем ее с помощью болтов.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Далее вырезаем режущий диск и делаем в нем две технологических прорези, как показано ниже. Высверливаем четыре отверстия для крепления насадки-переходника. Устанавливаем режущий диск на вал двигателя. Пока только временно.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

На следующем этапе из толстого металла изготавливаем ножи для измельчения веток. Вырезаем прямоугольные бруски, делаем скос с одной из сторон и затачиваем на заточном станке. Крепим ножи спереди режущего диска.

С задней стороны крепятся два уголка, которые будут направлять щепки к выходному отверстию.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Отрезаем заготовки нужного размера из листового металла толщиной 2 мм и 6 мм, после чего приступаем к сборке кожуха в форме улитки.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

В передней части собранного корпуса вырезаем отверстие для подачи веток и привариваем кусок профильной трубы, как показано на фото ниже.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

В завершении останется только изготовить и закрепить загрузочную воронку для веток и установить всю конструкцию на опорную площадку с колесиками (для удобства транспортировки).

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Разбираем измельчитель, хорошо зачищаем все сварные швы и красим металлические элементы.

Затем снова собираем и можно приступать к работе.

Дополнительно к выходному отверстию подсоединяется труба с отводом на конце, из которой будут вылетать щепки.

Как сделать измельчитель веток: 12 вариантов самодельной дробилки

Также можно снять трубу с отводом и надеть на выходное отверстие мешок, тогда измельченный материал будет попадать сразу в него. Очень удобно.

Видео: как сделать лучший измельчитель веток

Как сделать измельчитель веток: 12 вариантов самодельной дробилкиBranches will Never be a Problem again — Wood Chipper build

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Как быстро приклеить гипсокартон на стену
Дизайн интерьера: как сделать панно из керамической плитки
